Как снять торпеду на ниве 21213

  • автор:

Как снять руль торпеду Нива и ручку подсоса

1.Отковыриваем эмблему Лада
2.Засовываем туда головку на 24, с удлинителем
3.Крутим руками, держим коленом или как удобно. (Лично я снял сначала подушку сигнала)
4.Недооткручиваем гайку на 3 оборота ( во избежание травм лица)
5. Расшатываем руль во все стороны, стучим по нему.
6. Сильным рывком тянем на себя.

После этого подковырнуть приборку, опустив шкалами вниз, отключить все провода и тросы.

Снять торпеду Нива 2121:

1. В дырке из под приборки вверху чуть левее и чуть правее две гайки на 10.
2.Снять бардачек (2 гайки на 6).
3. В дырке бардачка аналогичная ситуация, две гайки на 10.
ВАЖНО!
4. Перед тем, как вытаскивать ручку подсоса, открутить на карбе трос, сам не сделал этого, час дергал не мог вытащить.

Еще должна крепится снизу по идее, саморезами, но у меня там только дырки были.

Все это для укладки шумоизоляции, и возможно перетяжки панели.
Купил 4 пока что листа 70х50. Посмотрим как будет идти расход.

ВАЗ-21213 (Нива). Панель приборов, сиденья

1. Отсоедините массовый провод от аккумуляторной батареи.
2. Снимите обивку стоек ветрового окна, облицовочный кожух рулевой колонки, щиток 14 (см. рис. Панель приборов и ее принадлежности) панели приборов, комбинацию приборов (см. подраздел 7.12.1) и отсоедините колодки и штекеры пучка проводов электрооборудования автомобиля.
3. Сняв рукоятку выключателя освещения приборов, отверните гайку крепления и утопите выключатель за панель приборов.
4. Выверните винты крепления, снимите вещевую полку 9 и панель 13 крепления радиоприемника; отсоедините провода от радиоприемника, прикуривателя, выключателя стеклоочистителей и омывателя фар, выключателя аварийной сигнализации.
5. Выверните винты крепления и снимите корпус 4 вещевого ящика.
6. Снимите рукоятки с рычагов управления отопителем, для чего в месте соединения рукоятки с рычагом отогните плоским острым инструментом у верхней рукоятки нижнюю часть, а у средней и нижней – верхнюю часть.
7. Выверните четыре винта (на рис. Точки крепления панели приборов места расположения винтов показаны стрелками) нижнего крепления панели 3 приборов к поперечине передка, а через проемы вещевого ящика и щитка панели приборов отверните четыре гайки верхнего крепления панели к передку, затем снимите панель приборов.
8. При необходимости снимите с панели приборов центральное и боковые сопла с воздухопроводами вентиляции салона.
9. Устанавливайте панель в обратной последовательности. ВАЗ-21213 (Нива). Снятие и установка сидений

1 – спинка;
2 – подголовник;
3 – каркас подголовника;
4 – направляющая подголовника;
5 – шплинт;
6 – каркас спинки переднего сиденья;
7 – обивка спинки заднего сиденья;
8 – подложка обивки;
9 – фиксатор спинки;
10 – скоба спинки;
11 – основание спинки;
12 – основание подушки;
13 – коврик;
14 – набивка подушки заднего сиденья;
15 – ручка механизма регулирования наклона спинки;
16 – болт крепления держателя;
17 – держатель ручки механизма регулирования наклона спинки;
18 – облицовка механизма регулирования наклона спинки;
19 – ручка механизма передвижения сиденья;
20 – каркас подушки переднего сиденья;
21 – подушка переднего сиденья
1 – крючок;
2 – пружина крючка;
3 – рычаг нижнего звена механизма регулирования наклона спинки;
4 – верхнее звено механизма регулирования наклона спинки;
5 – тяга механизма откидывания спинки;
6 – оболочки тяг;
7 – ручка механизма откидывания спинки;
8 – кронштейн;
9 – синхронизатор

ПОРЯДОК ВЫПОЛНЕНИЯ

Передние сиденья

1. Для снятия сиденья передвиньте его в крайнее переднее положение, выверните задние болты крепления направляющих к полу кузова.
2. Передвиньте сиденье до отказа назад, выверните передние болты крепления направляющих и снимите сиденье в сборе с механизмами регулировок.
3. Установку сиденья выполняйте в обратном порядке.

Заднее сиденье

4. Отожмите фиксаторы 9 (см. рис. Сиденья), удерживающие спинку, отверните болты крепления петель подушки к поперечине пола и снимите сиденье.
5. Устанавливайте сиденье в обратном порядке ВАЗ-21213 (Нива). Разборка и сборка салазок передних сидений

Как снять торпеду на ВАЗ 21213: пошаговая инструкция

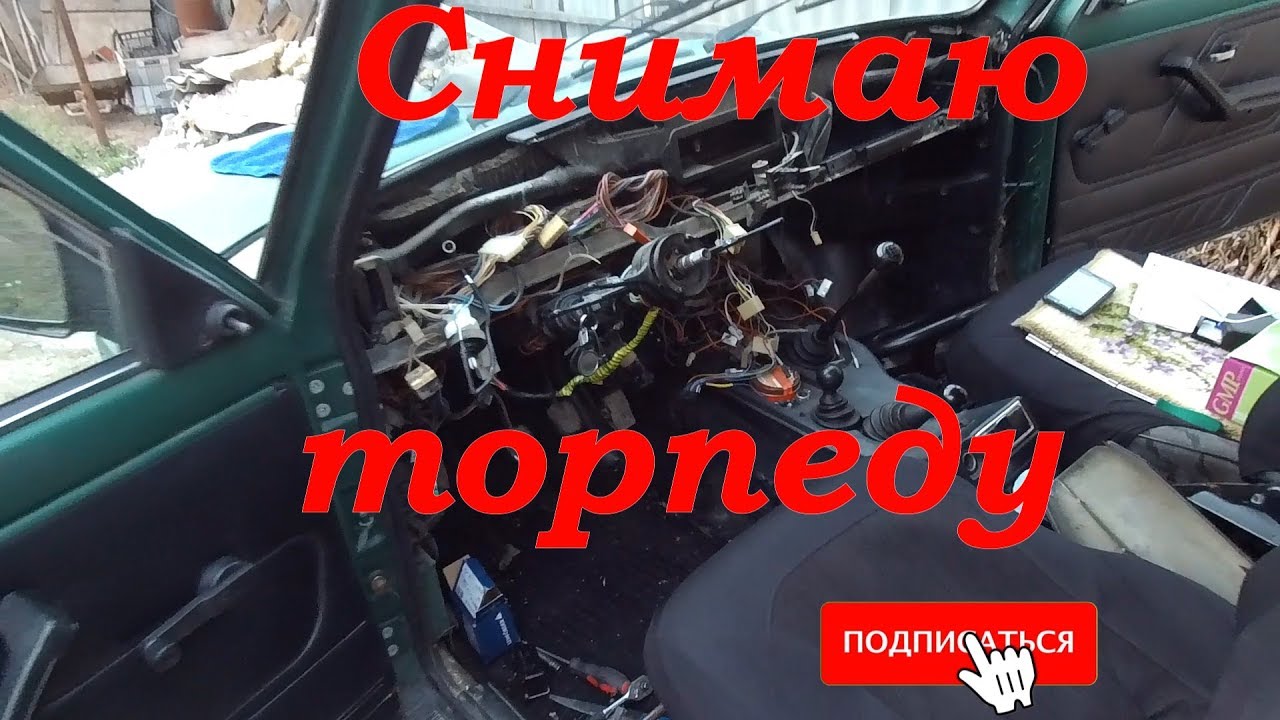

Как снять торпеду на ВАЗ 21213 - пошаговая инструкция

Только опытный автомеханик может справиться со сложными процедурами по ремонту и обслуживанию автомобилей. В этой статье, я расскажу вам, как правильно снять торпеду на ВАЗ 21213.

Подготовка к снятию торпеды

Перед тем как приступить к самой процедуре снятия торпеды, необходимо выполнить ряд подготовительных действий:

  • Отключите аккумулятор автомобиля, чтобы избежать короткого замыкания или других непредвиденных ситуаций.
  • Снимите рулевое колесо, открутив центральную гайку на рулевой колонке.
  • Отсоедините электрические соединения, включая провода от сигнализации и других устройств, расположенных на торпеде.
  • Удалите элементы отделки, такие как панели или напольные коврики, которые могут мешать процедуре снятия торпеды.

Снятие торпеды на ВАЗ 21213

Когда вы завершили подготовительные действия, можете приступить к самому процессу снятия торпеды на ВАЗ 21213. Для этого выполните следующие действия:

  1. Открутите все крепежные болты и винты, которые держат торпеду на месте. Перечень болтов и винтов может быть разным в разных моделях ВАЗ 21213, поэтому руководствуйтесь инструкцией, предоставленной в сервисном руководстве.
  2. Осторожно поднимите торпеду и аккуратно выньте ее из салона автомобиля. При этом обратите внимание на соединения и кабели, чтобы ничего не повредить.

Обратите внимание, что процедура снятия торпеды на ВАЗ 21213 может быть сложной и требовать определенных навыков и инструментов. Если вы не уверены в своих способностях, лучше обратиться к опытному механику или автосервису.

Снятие и установка панели приборов

Отсоедините «массовый» провод от аккумуляторной батареи.

Снимите обивку стоек ветрового окна, облицовочный кожух рулевой колонки, щиток 14 (рис. 8-28) панели приборов, комбинацию приборов (см. раздел «Электрооборудование») и отсоедините колодки и штекеры пучка проводов электрооборудования автомобиля.

Рис. 8-28. Панель приборов и ее принадлежности:
1 — кронштейн крепления; 2 — усилитель; 3 — панель приборов; 4 — корпус вещевого ящика; 5 — фиксатор замка крышки; 6 — крышка вещевого ящика; 7 — пружина замка; 8 — замок крышки; 9 — полка; 10 — звено петли крышки; 11 — коробка для мелких вещей; 12 — скобы крепления; 13 — панель крепления радиоприемника; 14 — щиток панели приборов.

Сняв рукоятку выключателя освещения приборов, отверните гайку крепления и утопите выключатель за панель приборов.

Выверните винты крепления, снимите вещевую полку 9 и панель 13 крепления радиоприемника; отсоедините провода от радиоприемника, прикуривателя, выключателя стеклоочистителей и омывателя фар, выключателя аварийной сигнализации.

Выверните винты крепления и снимите корпус 4 вещевого ящика.

Снимите рукоятки с рычагов управления отопителем, для чего в месте соединения рукоятки с рычагом отогните плоским острым инструментом у верхней рукоятки нижнюю часть, а у средней и нижней — верхнюю часть.

Выверните четыре винта (на рис. 8-29 места расположения винтов показаны стрелками) нижнего крепления панели 3 приборов к поперечине передка, а через проемы вещевого ящика и щитка панели приборов отверните четыре гайки верхнего крепления панели к передку, затем снимите панель приборов.

При необходимости снимите с панели приборов центральное и боковые сопла с воздухопроводами вентиляции салона.
