Замена датчика положения коленвала: теория и практика

В этом материале поговорим о датчике положения коленчатого вала, а именно — о сложностях, которые могут возникнуть при его замене. В мануале процедура выглядит очень простой. И действительно, в некоторых моторах для демонтажа достаточно открутить один винтик. Но в других случаях требуется намного больше усилий.
Сложности при замене датчика коленвала
В распоряжении технических специалистов ЕвроАвто оказался дизельный мотор от Volkswagen. В нем датчик прикручен к заднему сальнику коленчатого вала и считывает с него показания.

Он крепится с помощью одного винта, для доступа предусмотрено специальное окошко. В теории достаточно воспользоваться ключом, достать датчик, вставить новый и затянуть.

На практике все сложнее.

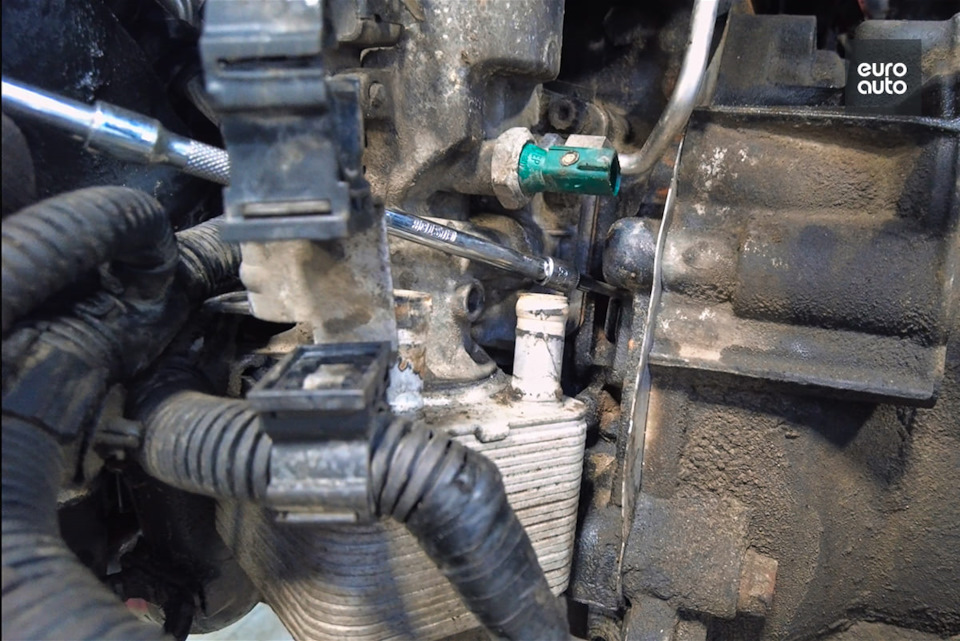

Основная трудность состоит в том, чтобы открутить винт, которым закреплен датчик. Шестигранник должен иметь на конце шарик, так как нет возможности войти в головку болта под прямым углом. Из-за наклона возможность открутить винт есть не всегда.

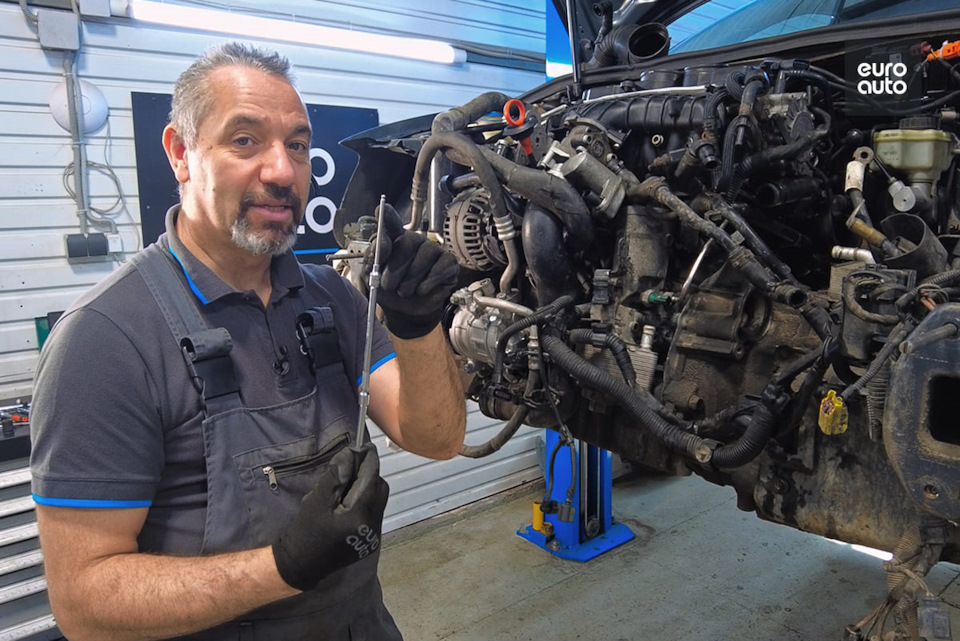

Технический специалист ЕвроАвто Яков Финогенов собрал инструмент, чтобы обойтись без снятия масляного фильтра.

Но столкнулся с тем, что грани проворачиваются, а процесс не идет — слишком крепко прикручено. При этом по болту нельзя стучать, так как он вставлен в пластиковый корпус. Единственный выход — снять коробку передач.

Ставим новый датчик положения коленвала
Примечательно, что инструкцией Volkswagen такие манипуляции не предусмотрены. В соответствии с ней достаточно снять кронштейн масляного фильтра, что обеспечивает доступ к головке винта. Но фактически этот доступ ограничен и не уменьшает объем работ. Поэтому рекомендуем снять КПП.

После демонтажа коробки винт возможно открутить простым шестигранником под правильным углом.

Обратите внимание: в каталоге запчастей Vokswagen, который называется ETKA, не указан единственно верный номер датчика. Иногда предлагается несколько враиантов. Чтобы купить подходящую замену, нужно снять старый датчик и посмотреть, какой на нем указан оригинальный номер.

Если вы не смогли самостоятельно заменить датчик коленчатого вала, обратитесь в СТО. В автосервисе квалифицированные механики проведут работы грамотно и безопасно, чтобы вам не пришлось переплачивать впоследствии за более дорогой ремонт и исправление ошибок. Своевременное и качественное обслуживание — залог того, что автомобиль проедет не одну сотню тысяч километров.

Как проверить датчик коленвала

Датчик положения коленчатого вала двигателя или сокращенно ДПКВ отслеживает состояние его шкива по двум отсутствующим зубьям. Их специально не разместили, чтобы прибор «чувствовал», как вращается вал. В других случаях используются магниты для меток на валу. Далее информация передается по кабелю в электронный блок управления двигателем для обработки. Это помогает ЭБУ синхронизировать работу коленвала и системы зажигания, обеспечив своевременную подачу искры и впрыск топлива в двигателе. Какие бывают признаки неисправности датчика коленвала и как его проверить, рассмотрим ниже.

Устройство и где находится датчик положения коленвала

Электродатчик играет важную роль в исправной работе силовой установки, поэтому все производители авто размещают его в легкой доступности для проверки и ремонта. ДПКВ расположен с правой стороны двигателя сбоку от маховика в районе блока цилиндров. Искать нужно выше поддона, ближе к стартеру и патрубкам выхода охлаждающей жидкости.

Расположение датчика положения коленчатого вала

Обычно он крепится одним или двумя болтами (в зависимости от модификации) и имеет небольшой провод с фишкой контакта. Элемент покрыт эластичным полимером, устойчивым к маслам и высоким температурам

Положение ДПКВ относительно метки

Определение положения вала фиксируется по двум отсутствующим зубьям или выделенному контрольному (зависит от вида маховика). ДПКВ «замечает» это визуально и при помощи электромеханических процессов. Различают три разновидности контроллера.

С датчиком Холла

Работает с магнитом, установленным на маховике. Всякий раз, когда он проходит мимо сенсора, в ДПКВ возбуждается постоянный ток. Это фиксируется синхронизирующим диском, и информация передается в блок управления двигателем.

ДПКВ с датчиклм Холла

Оптический

Имеет в устройстве светодиод. Работает в паре с приемником. Луч всегда уходит и отражается. Когда свечение прерывается, это означает, что мимо контроллера прошел контрольный зуб. По нему и определяется положение коленчатого вала.

Оптический ДПКВ

Индуктивный

Содержит внутри намагниченную катушку, реагирующую на электромагнитное поле. При изменениях показателей регистрируется отметка, означающая конкретное положение шкива на валу.

Индуктивный ДПКВ

Последний тип распространен больше всего и устанавливается на все современные автомобили с инжекторной системой впрыска топлива в двигатель. Кроме положения коленвала он способен определять скорость вращения, поэтому более функционален.

Признаки неисправности

Чтобы понять, какие признаки неисправности могут относиться к ДПКВ, рассмотрим коротко его участие в работе двигателя. Несимметричные выступы на коленчатом валу последовательно воздействуют на шатуны, толкая поршни в цилиндрах. Последние сжимают воздух и нагнетаю компрессию. Параллельно ГРМ через ГБЦ подает нужное количество воздуха в цилиндры.

Система управления двигателем «понимает» положение всех участников, исходя из данных ДПКВ (при условии правильной установки привода ГРМ), и открывает форсунки для выпуска бензина. От катушек зажигания подается искра на свечи, и воздушно‐топливная смесь воспламеняется. Двигатель работает ровно и не дергается.

Найти причину поломки поможет диагностика, но об этом чуть ниже.

Среди признаков неисправности, указывающих на возможную поломку ДПКВ встречаются:

• загорание на приборной панели значка Check Engine;
• потеря динамики автомобиля;
• нестабильные обороты двигателя;
• мотор глохнет самопроизвольно;
• детонация в момент нажатия педали акселератора;
• двигатель дергается и троит.

При окончательной неисправности датчика коленвала двигатель невозможно завести совсем. Но установить это можно только путем проверки, где диагностика покажет состояние других участников системы зажигания.

Способы проверки

Вышеописанные симптомы могут быть признаками неисправности не только датчика коленвала. Такие симптомы относятся также к свечам зажигания, смещенным меткам в узле ГРМ, высоковольтным проводам, катушке зажигания. Здесь важно знать, как проверить контроллер.

Существует несколько способов диагностики. Поскольку большинство ДПКВ индуктивные, мы рассмотрим проверку именно такого контроллера на валу.

Гаечным ключом

Если двигатель не заводится, а поблизости нет измерительных приборов и СТО, проверку датчика положения можно выполнить гаечным ключом. Для этого способа хорошо иметь второго человека в помощники:

1. Откройте капот и открутите фиксирующий болт датчика.
2. Достаньте ДПКВ наружу и очистите его от грязи.
3. Включите зажигание.
4. Снимите подушку на втором ряду сидений, чтобы лучше было слышно работу бензонасоса в баке.
5. Не извлекая фишку контакта, приложите к торцевой части датчика гаечный ключ.
6. Второй человек должен в этот момент услышать включение бензонасоса.

Такая проверка ключом провоцирует срабатывание индукционной катушки и имитирует прохождение шкива. Если бензонасос включается каждый раз при прикладывании металлического предмета, значит контроллер реагирует на положение вала. Если насос не слышно, то симптом точно укажет на поломку.

Осциллографом

Проверка датчика коленвала осциллографом выполняется двумя способами и дает более точное представление о реакции контроллера на положение вала. В первом случае действие происходит на заглушенном моторе, но при включенном зажигании.

Датчик вынимается со своего места, а к его контактам прикладываются щупы осциллографа. Полярность здесь значения не имеет. Далее перед торцевой частью сенсора проводят металлическим предметом (можно тем же гаечным ключом). Катушка должна сработать на металл, но вместо того, чтобы снимать заднее сиденье и прислушиваться к звуку бензонасоса, реакция будет видна на экране осциллографа.

Проверка ДПКВ осцилографом

Более точно выполнить проверку можно на работающем двигателе, подключив осциллограф параллельно выводам ДПКВ. Тогда программа покажет не только реакцию, но и полную картину работы контроллера. На экране отобразится амплитуда электромагнитного поля. Она должна быть с ровными верхними и нижними границами, а также равными разделительными интервалами, указывающими на прохождение контрольного участка. Если таких пауз больше или края осциллограммы не ровные, значит у маховика обломаны или сильно стерты некоторые зубья. Это ведет к некорректной реакции сенсора. Тогда дело не в неисправности датчика коленвала, а в механической части. Потребуется замена венца маховика.

Мультиметром

Проверка датчика коленвала мультиметром выполняется в режиме измерения сопротивления. Для этого ступенчатый переключатель устанавливается в соответствующее положение. ДПКВ извлекается наружу, а щупы мультиметра вставляются в контакты.

Проверка датчика мультиметром

Большинство датчиков имеет диапазон сопротивления катушки в пределах 500-700 Ом (точнее можно узнать из характеристик конкретной модели и данных производителя). Поэтому прибор нужно установить на верхнее значение в 2000 Ом. Если тестер показывает меньшие значения, значит нарушена изоляция обмотки катушки. Такая неисправность требует замены датчика. Отсутствие показаний на тестере означает, что цепь оборвана и ДПКВ непригоден для эксплуатации.

Кроме сопротивления некоторые мультиметры способны проверять индуктивность. У датчика положения коленчатого вала этот показатель должен быть 200–400 мГн. Сильное отклонение от указанного диапазона доказывает неисправность контроллера.

Диагностическим сканером

Те, кто более профессионально подходят к ремонту своего автомобиля имеют в наборе инструментов диагностический сканер. Он помогает проверить не только датчик, но и другие параметры работы бензинового двигателя. Среди товаров корейского происхождения большой популярностью пользуются сканеры OBD–2 Scan Tool Pro.

Диагностический сканер

Прибор вставляется в штатный разъем авто и связывается с ЭБУ. При помощи ноутбука, телефона или ПК происходит сопряжение по Bluetooth или сети Wi‐Fi. Потребуется специальная программа. На экран выводятся собранные ошибки. Среди кодов неисправностей, относящихся к датчику положения коленвала: Р0336 и Р0335. Проверка сканером заключается в наличие сигнала с датчика положения и способности определять задающую метку для синхронизации последующей работы двигателя.

Проверка омметром

Если под рукой нет мультиметра, но есть омметр, то он тоже подойдет. Потребуется на заглушенном моторе снять электродатчик коленвала и прикоснуться выводами прибора к контактам в разъеме. Рабочие параметры ДПКВ должны находиться в пределах 500–700 Ом. Если сопротивление сильно высокое, значит где‐то есть помехи для прохода электрического тока. В случае слишком низкого показателя нарушена целостность обмотки.

Устранение неисправностей

Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.

Чистка от грязи

Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.

Грязный датчик ПКВ

Обрыв контакта

Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.

Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.

Загрязнение контактов

Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из‐за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.

Грязь на контактах ДПКВ

Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.

Связанные проблемы

Если ДПКВ «прозванивается» и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто «запутывает» ЭБУ, срабатывая на дополнительные образовавшиеся «метки». Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.

ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.

Изгиб маховика «восьмёркой» способен ввести электродатчик коленвала «в заблуждение», и здесь потребуется снятие коробки и замена деформированной детали.

Что такое датчик положения коленчатого вала: самостоятельная диагностика и замена ДПКВ

Датчик коленвала обеспечивает контроль со стороны ЭБУ мотора за положением механической детали, отвечающей за работу системы топливного впрыска. Если ДПКВ выходит из строя, его диагностику проводят при помощи специальных тестеров, функционирующих по принципу омметра. В том случае, когда показатель сопротивления тока будет ниже номинального, контроллер придется заменить.

За что отвечает и как работает датчик коленвала?

Измеритель положения коленчатого вала точно определяет момент, когда нужно направить топливо в цилиндры двигателя внутреннего сгорания (ДВС). В разных конструкциях ДПКВ отвечает за контроль регулировки равномерности подачи топлива форсунками.

Функции датчика коленвала заключаются в фиксировании и передаче в ЭБУ следующих данных:

• замер положения коленвала;
• момента прохождения поршнями НМТ и ВМТ в первом и последнем цилиндрах.

Датчик ПКВ корректирует такие показатели:

• объем поступающего топлива;
• момент подачи бензина;
• угол поворота распредвала;
• угол опережения зажигания;
• момент и продолжительность функционирования клапана адсорбера.

Принцип работы датчика синхронизации:

1. Коленчатый вал оснащен диском с зубьями (стартовый и нулевой сточены). При вращении узла на зубцы направляется магнитное поле от датчика ПКВ, они влияют на него. Изменения фиксируются в виде импульсов и в ЭБУ передается информация: замер положения коленного вала и регистрация момента прохождения поршнями верхней и нижней мертвой точки (ВМТ и НМТ).
2. Когда зубчатое колесо проходит мимо датчика частоты оборотов коленвала, тип импульсных показателей изменяется. По этой причине ЭБУ старается восстановить нормальный порядок функционирования коленчатого вала.
3. Основываясь на полученные импульсы, бортовой компьютер подает сигнал нужным системам автомобиля.

Фото: как устроен датчик синхронизации

Устройство ДПКВ

Конструкция датчика коленного вала:

• алюминиевый или пластиковый корпус цилиндрической формы с чувствительным элементом, при помощи которого подается сигнал в ЭБУ;
• кабель связи (магнитопровод);
• привод;
• уплотнитель;
• обмотка;
• кронштейн для крепления к мотору.

Таблица: типы датчиков

Название	Описание
Магнитный датчик

• интегральную схему Холла;
• постоянный магнит;
• маркерный диск;
• разъем.

Где находится датчик?

Расположение измерительного устройства положения коленвала: рядом с диском между шкивом генератора и маховиком. Чтобы свободно подключить его к бортовой сети, предусмотрен провод длиной 50–70 см, который имеет разъемы для ключей. На посадочном месте есть регулировочные прокладки для выставления зазора 1-1,5 мм.

Фото: где расположен датчик положения коленвала

Признаки и причины неисправностей

Симптомы поломки ДПКВ:

• двигатель невозможно завести или он самопроизвольно глохнет через некоторое время;
• отсутствует искрообразование;
• периодически возникает детонация ДВС при динамических нагрузках;
• неустойчивые обороты на холостом ходу;
• снижается мощность двигателя и динамика автомобиля;
• при переключении режимов происходит самопроизвольное изменение числа оборотов;
• на приборной панели загорелся Check Engine.

Симптомы указывают на следующие причины, почему может быть неисправен датчик ПКВ:

• замыкание между витками в обмотке, может искажаться сигнал о положении поршня в НМТ и ВМТ;
• поврежден провод, связывающий ДПКВ с ЭБУ – должное оповещение не поступает в бортовой компьютер;
• дефект зубьев (потертости, сколы, трещины), может не заводиться двигатель;
• попадание посторонних предметов между зубчатым шкивом и измерителем или повреждение во время осуществления работ в подкапотном пространстве нередко становится причиной неисправности ДПКВ.

Проблемы с запуском двигателя

Варианты неисправности датчика коленного вала, влияющие на ДВС:

1. Двигатель не запускается. При повороте ключа в замке зажигания стартер крутит ДВС и гудит бензонасос. Причина в том, что ЭБУ мотора, не получая сигнал датчика положения коленвала, не может правильно направить команду: в котором из цилиндров давать искру, а в каком открывать форсунку.
2. Мотор прогревается до определенной температуры и глохнет или не заводится при сильном морозе. Причина одна – микротрещина в обмотке датчика ПКВ.

Неустойчивая работа двигателя в различных режимах

Происходит это при загрязнении ДПКВ, особенно при попадании на него металлической стружки либо масла. Даже незначительное воздействие на датчик синхронизации магнитной микростружки меняет его эксплуатационные характеристики, потому как измеритель отличается высокой чувствительностью.

Наличие детонации мотора с увеличением нагрузки

Наиболее частая причина – отказ измерительного прибора, а также микротрещина в обмотке, расходящаяся при вибрации, или раскол корпуса, в который попадает влага.

Признаки детонации ДВС:

• нарушение плавного процесса сгорания топливно-воздушной смеси в цилиндрах ДВС;
• хлопки в ресивер или выхлопную систему;
• пропуски зажигания;
• явное снижение мощности мотора.

Снижение мощности двигателя

Сила мотора падает при несвоевременной команде на подачу топливовоздушной смеси. Причина неисправности – расслоение демпфера и сдвиг зубчатой звезды по отношению к шкиву. Мощность мотора снижается еще из-за повреждения обмотки либо корпуса измерителя положения коленного вала.

Как проверить датчик коленвала самостоятельно?

Самостоятельно исследовать исправность ДПКВ можно при помощи:

• оммометра;
• осциллографа;
• комплексно, при помощи мультиметра, мегомметра, сетевого трансформатора.

Прежде чем заменять измерительный прибор, рекомендуется также выполнить комплексную компьютерную диагностику ДВС. Затем, провести внешний осмотр, исключив загрязнение или механические повреждения. И только после этого приступают к диагностике специальными приборами.

Проверка омметром

Прежде чем приступить к диагностике, глушат мотор и снимают датчик синхронизации.

Пошаговая инструкция исследования ДПКВ омметром в домашних условиях:

1. Поставить омметр в положение измерения сопротивления.
2. Определить степень сопротивления катушки индуктивности (дотронуться щупами тестера до выводов и прозвонить их).
3. Приемлемое значение от 500 до 700 Ом.

Использование осциллографа

Проверка датчика положения коленвала проводится при работающем двигателе.

Алгоритм действий с применением осциллографа:

1. Присоединить тестер к датчику синхронизации.
2. Запустить на бортовом компьютере программу, отслеживающую показания электронного устройства.
3. Провести металлическим предметом перед датчиком коленвала несколько раз.
4. Измерительный прибор исправен, если осциллограф реагирует на перемещение. Когда на экране ПК отсутствуют сигналы, то рекомендуется выполнить полномасштабную диагностику.

Комплексная проверка

Для ее проведения нужно иметь:

• мегаомметр;
• сетевой трансформатор;
• измеритель индуктивности;
• вольтметр (желательно цифровой).

1. Перед началом комплексного обследования датчик нужно снять с двигателя, тщательно промыть, просушить, после чего начать измерение. Оно проводится только при комнатной температуре, чтобы показатели были наиболее точными.
2. В первую очередь производят измерение индуктивности датчика (индуктивной катушки). Его рабочий числовой диапазон измерения должен находиться в пределах от 200 до 400 мГц. Если значение сильно отличается от указанного, то велика вероятность того, что датчик неисправен.
3. Далее нужно измерить сопротивление изоляции между провода катушки. Для этого используют мегаомметр, установив на нем выдаваемое напряжение, равное 500 В. Процедуру замера лучше проводить 2-3 раза для получения более точных данных. Измеренное значение сопротивления изоляции не должно быть ниже 0,5 МОм. В противном случае можно констатировать нарушение изоляции в катушке (в том числе возможность появления межвиткового короткого замыкания). Это указывает на неисправность прибора.
4. Затем при помощи сетевого трансформатора производят размагничивание синхронизирующего диска.

Видео: как проверить датчик коленвала тестером (мультиметром)

Снято Николаем Вагановым

Устранение неисправностей

Осуществлять ремонт датчика имеет смысл при таких неисправностях как:

• проникновение внутрь датчика ПКВ загрязнений;
• наличие воды в соединителе датчика;
• обрыв экранирующей оболочки проводов датчика или жгута;
• смена полярности сигнальных проводов;
• отсутствие подключения к жгуту проводов;
• замыкание на массу сигнальных проводов датчика;
• пониженный или повышенный монтажный зазор датчика и диска синхронизации.

Таблица: работа с мелкими дефектами

1. Необходимо побрызгать в обе части колодки жгута проводов WD, удаляя тем самым оттуда влагу, и протереть контроллер тряпкой.
2. Тоже самое производим с магнитом датчика — брызгаем на него WD, и тряпкой очищаем магнит от стружки и грязи.

1. Если подключение датчика к розетке жгута проводов нормальное, то отсоедините от датчика розетку жгута проводов и проверьте наличие воды в его соединителе. При необходимости вытряхните воду из вилки и розетки соединителя датчика.
2. После устранения неисправности включите зажигание, запустите двигатель.

1. Для проверки вероятной неисправности отсоедините датчик и блок от жгута проводов и при отключенном зажигании проверьте омметром целостность экранирующей оплетки “витой пары” кабеля: от контакта “3” розетки датчика до контакта “19” розетки блока.
2. При необходимости дополнительно осмотрите качество опрессовки и соединения оболочек экранов проводов в теле жгута.
3. После устранения неисправности включите зажигание, запустите двигатель и проконтролируйте отсутствие кода неисправности “053”.

1. Отсоедините датчик и блок управления от жгута проводов.
2. Проверьте омметром ошибочную установку контактных гнезд в колодку розетки датчика при двух услоиях. Если контакт “1” (“ДПКВ-“) розетки датчика соединен с контактом “49” розетки блока. При этом контакт “2” (“ДПКВ+”) розетки датчика соединен с контактом “48” розетки блока.
3. При необходимости переустановите провода в колодке датчика в соответствии с электрической схемой.
4. После устранения неисправности включите зажигание, запустите двигатель и проконтролируйте отсутствие кода неисправности “053”.

1. Проверьте подключение датчика к жгуту проводов.
2. Если вилка кабеля датчика подключена к розетке жгута проводов, то проверьте правильность ее подключения в соответствии с монтажной схемой жгута.
3. После устранения неисправности включите зажигание, запустите двигатель.

1. Внимательно осмотрите целостность кабеля датчика и его оболочки. Возможно повреждение кабеля вентилятором охлаждения или горячими приемными трубами двигателя.
2. Для проверки исправности цепей отсоедините датчик и блок от жгута проводов. При отключенном зажигании проверьте омметром соединение цепей “49” и “48” жгута с массой двигателя: от контактов “2” и “1” розетки датчика до металлических деталей двигателя.
3. При необходимости устраните неисправность указанных цепей.
4. После устранения неисправности включите зажигание, запустите двигатель.

1. Для начала пpоконтpолиpуйте с помощью наборного щупа монтажный зазоp между торцом датчика положения коленвала и торцом зуба синхродиска. Показания должны быть в пpеделах 0,5..1,2 мм.
2. Если монтажный зазоp ниже или выше ноpмы снимите датчик и осмотрите его на предмет возможного повреждения корпуса, очистите датчик от грязи.
3. Проверьте штангенциркулем размер от плоскости датчика до торца его чувствительного элемента – он должен быть в пределах 24 ± 0,1 мм. Датчик не удовлетворяющий данному требованию должен быть заменен.
4. Если датчик исправен, то при его установке подложите под фланец датчика прокладку соответствующей толщины. Она обеспечивает ноpмальный монтажный зазоp пpи установке датчика.
5. После устранения неисправности включите зажигание, запустите двигатель.

Как поменять датчик положения коленчатого вала?

Важные нюансы, которые нужно соблюдать при замене ДПКВ:

1. Перед выполнением демонтажных работ необходимо нанести метки, указывающие положение болта по отношению к датчику, самого ДПКВ, а также маркировку электрических кабелей и контактов.
2. При демонтаже и установке нового датчика ПКВ рекомендуется удостовериться в правильности работы синхродиска.
3. Заменяют измерительный прибор вместе со жгутом и прошивкой.

Для смены датчика ПКВ потребуется:

• новый измерительный прибор;
• автотестер;
• штангенциркуль;
• гаечный ключ на 10.

Алгоритм действий

Чтобы поменять датчик положения коленчатого вала своими руками нужно:

1. Отключить зажигание.
2. Обесточить электронное устройство, отсоединив от контроллера клемную колодку.
3. При помощи гаечного ключа, открутив винт, фиксирующий датчик, снять неисправный ДПКВ.
4. Очистить ветошью посадочный участок от маслянистых отложений и загрязнений.
5. Установить новый измерительный прибор при помощи старых крепежных деталей.
6. Провести контрольные замеры зазора между зубьями шкива привода генератора и сердечником датчика при помощи штангенциркуля. Величина зазора должна соответствовать следующим значениям: 1,0 + 0,41 миллиметра. Если при контрольном замере величина зазора меньше (больше) указанного значения, необходимо провести корректировку положения датчика.
7. Проверить сопротивление датчика положения коленчатого вала автотестером. У исправного датчика оно должно быть в пределах 550–750 Ом.
8. Сбросить показания бортового компьютера, чтобы отключить сигнал Cheсk engine.
9. Подключить датчик положения коленвала к сети (для этого устанавливается разъем).
10. Проверить работоспособность электроприбора на разных режимах: на холостом ходу и при динамичной нагрузке.

Фотогалерея

Откручивание болта гаечным ключом Замеры штангенциркулем Установка нового ДПКВ

Устройство и принцип работы датчика положения коленвала

Все современные двигатели работают под контролем электронного блока управления (ЭБУ), куда поступает информация о работе разных систем от множества сенсоров. За корректную работу системы зажигания и мотора в целом во многом отвечает датчик положения коленчатого вала (ДПКВ). О его назначении и работе пойдет речь далее в статье.

Что такое ДПКВ

Как уже было сказано выше, ДПКВ расшифровывается как датчик положения коленчатого вала. Он определяет положение коленвала в каждый момент времени, тем самым отслеживая частоту его вращения, и обеспечивает правильное функционирование системы зажигания.

ДПКВ передает в блок управления следующие показатели:

• момент достижения поршней в первом и последнем цилиндрах ВМТ и НМТ;
• положение и частоту вращения коленвала.

На основе этих данных ЭБУ автомобиля может регулировать следующие процессы:

• угол опережения зажигания для каждого цилиндра;
• управление впрыском топлива через форсунки, необходимый объем топлива;
• угол поворота распредвала (изменение фаз газораспределения);
• работу системы улавливания паров топлива (управление клапаном продувки адсорбера).

Ни один инжекторный двигатель с электронным блоком управления не сможет работать без ДПКВ. В карбюраторных двигателях в нем нет необходимости, так как в мотор поступает насыщенная топливовоздушная смесь в равном количестве вне зависимости от потребностей. Инжектор позволяет регулировать подачу топлива и экономить его расход. И именно на основе данных от ДПКВ система регулирует свою работу.

Многие водители путают ДПКВ с датчиком положения распределительного вала (ДПРВ). Хотя их устройство и назначение во многом схожи, отличия есть. ДПРВ определяет угловое положение распредвала и отвечает за впрыск топлива в цилиндры и зажигание в нужный момент времени. В ДПРВ применяется постоянный магнит, и его работа основана на эффекте Холла. Можно сказать, что ДПКВ и ДПРВ работают в паре друг с другом, но первый более важен для работы двигателя.

Устройство и где находится датчик положения коленвала

Датчик имеет простое устройство. Внутри находится намагниченный стальной стержень с медной проволочной обмоткой. Стержень с обмоткой помещены в пластиковый корпус и залиты компаундной смолой для изоляции проводов. От него идет стандартный электрический разъем, который подключается к электросети автомобиля. Фиксируется ДПКВ на блоке цилиндров или картере коробки передач. Также он может быть установлен на кронштейне возле приводного шкива.

Датчик располагается напротив зубьев задающего диска. Иногда его могут называть синхронизирующий или реперный. Он представляет собой диск с зубцами по внешнему кругу. Может быть закреплен на шкиве коленчатого вала или маховике и вращаться с ним с одинаковой частотой.

Принцип работы

Принцип работы ДПКВ будет зависеть от его типа. Наиболее распространенными являются индуктивные или магнитные. Рассмотрим их работу поэтапно:

• На задающем (реперном) диске всего имеется 60 зубцов, но в одном месте пропущено два зубца (в итоге 58). Пропуск обеспечивает синхронизацию датчика и является началом отсчета оборота коленвала.
• Датчик создает магнитное поле. При вращении задающего диска его зубцы проходят через магнитное поле, создавая импульсы.
• Когда через магнитное поле проходит участок с отсутствующими зубцами, то прибор фиксирует начальное положение коленчатого вала. Все данные передаются в блок управления.
• На основе данных о частоте импульсов блок управления определяет положение коленвала и количество оборотов.
• В соответствии с этим происходит корректировка работы системы зажигания и в целом двигателя.

Также существуют задающие диски с двумя пропусками зубцов под углом 180° типа 60-2-2, которые нашли применение на некоторых видах дизельных моторов.

Важно! Индуктивный датчик не использует напряжение питания, а электрический сигнал образуется за счет магнитного поля, проходящего через обмотку.

Виды датчиков

Существует три вида ДПКВ, которые отличаются по принципу действия.

1. Индуктивный (магнитный). Его принцип действия мы уже рассмотрели выше. Он основан на электромагнитной индукции. Данный вид датчиков нашел наибольшее распространение ввиду своей эффективности и надежности. Стоит отметить, что для его работы и формирования стабильного сигнала необходимы высокие обороты задающего диска и отсутствие препятствий между ним и датчиком (загрязнений).
2. Датчик Холла. Данный тип ДПКВ работает на основе эффекта Холла. Когда зубцы диска проходят через датчик, он вырабатывает небольшое сигнальное напряжение. Данные фиксируются и передаются в блок управления в виде дискретного сигнала. Такие сенсоры используют опорное напряжение, отличаются высокой точностью, но довольно редко применяются в качестве ДПКВ.
3. Оптические. Работа основана на источнике и приемнике света (светодиод и фотодиод). Между ними в зазоре проходят зубцы диска. При разной частоте вращения зубцы диска затмевают светодиод, в результате на фотодиоде образуются импульсные сигналы, которые и подаются на блок управления. Ввиду своей непрактичности такие датчики сейчас почти не встречаются в автомобилях.

Признаки неисправности

На поломку датчика положения коленвала могут указывать следующие признаки:

• потеря мощности двигателя;
• двигатель работает нестабильно на разных оборотах и режимах, в том числе на холостом ходу;
• повысился расход топлива;
• на высоких оборотах в двигателе наблюдается детонация;
• пропуски искрообразования;
• ошибка Р0336;
• при полном выходе из строя датчика или его отсутствии невозможно запустить двигатель.

Однако, стоит иметь ввиду, что данные признаки являются самыми распространенными и могут указывать на поломку других датчиков автомобиля, которые также желательно проверить. Поэтому не лишним будет провести комплексную диагностику с помощью автосканера. К примеру, для большинства отечественных и импортных автомобилей подойдет Rokodil ScanX Pro.

Эти признаки могут указывать и на другие неисправности, но в любом случае необходимо провести диагностику и выявить причину. Сам по себе датчик редко ломается, а в случае поломки его просто меняют на новый.

Как проверить

На глаз неисправность увидеть довольно сложно. Может повредиться обмотка внутри или окислиться контакты разъема, также причиной нестабильной работы может стать неправильный зазор между зубцами и датчиком. Расстояние от зубца до сердечника должно быть в пределах 0,5-1,5 мм. Более точные данные указываются в руководстве по ремонту. Для замены всегда стоит выбирать оригинальные детали.

Наверное, самой простой и действенной диагностикой будет замена на новый. Если после замены неисправности исчезли, то датчик был сломан.

Между тем, есть три способа проверки ДПКВ:

• с помощью мультиметра;
• проверка осциллографом.

Самым доступным способом является проверка мультиметром (“прозвонка”). Прибор нужно переключить в режим измерения сопротивления. Так можно определить сопротивление катушки индуктивности. Сделать измерения просто. Нужно поочередно коснуться щупами выводов катушки. Сопротивление большего числа катушек находится в пределах от 500 Ом до 1100 Ом. Соответственно, на мультиметре нужно задать верхний предел 2 кОм.

Самым совершенным и точным методом проверки ДПКВ является проверка осциллографом. В рабочем режиме прибор подключается к контактам датчика и снимается осциллограмма.

Датчик положения коленвала – это простое устройство, имеющее большое значение для правильной работы двигателя. Для проверки индуктивного датчика иногда достаточно измерения сопротивления, в других случаях понадобится дополнительное оборудование.
