Подсветка приборов — замена лампочек. Калина.
За полтора года все лампочки в приборке поперегорали.
Открутил 2 самореза на кожухе приборки
Залез под руль и открутил все саморезы кожуха рулевой колонки.
Снял кожух рулевой колонки чтобы добраться до данного самореза.
Взял кожух приборки за нижнюю часть и вытянул на себя.
Крепеж приборки справа
Крепеж приборки слева

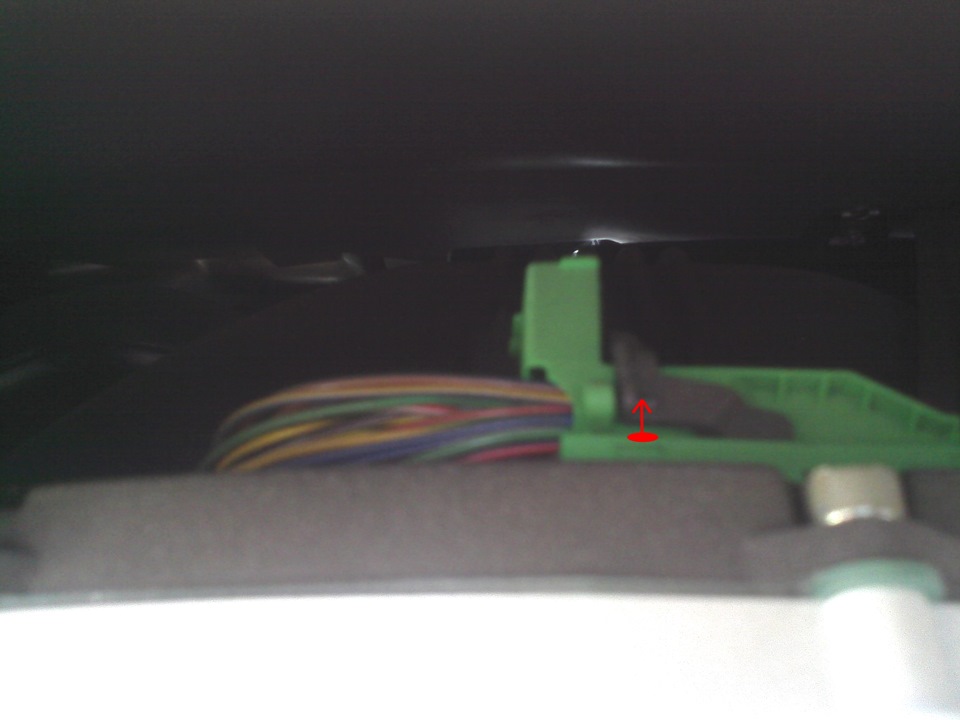

Отщелкнул защелку шлейфа приборки плоской отвёрткой.
Вот она, приборка.
Это лампочки
Раз уж я вынул приборку — решил не ограничиваться заменой лампочек подсветки.
Решил заодно затушить надоевшие постоянно светить "АБС" и "Беременный мужик" (подушки безопасности).

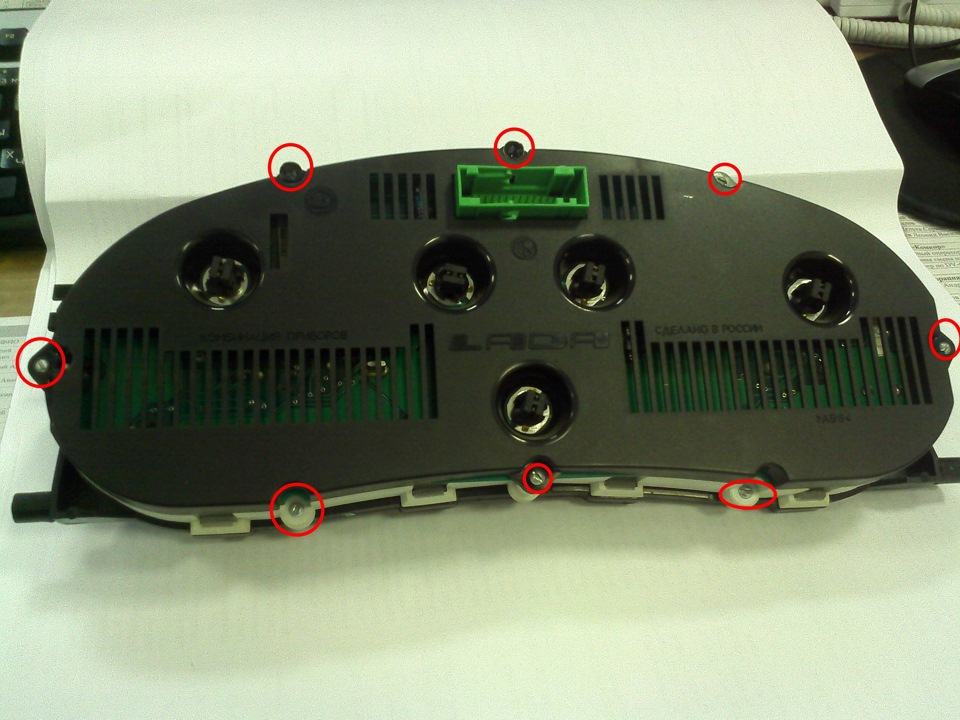

Открутил данные саморезы
Результат
Проворачиваем стрелки в данных направлениях и одновременно тянем вверх

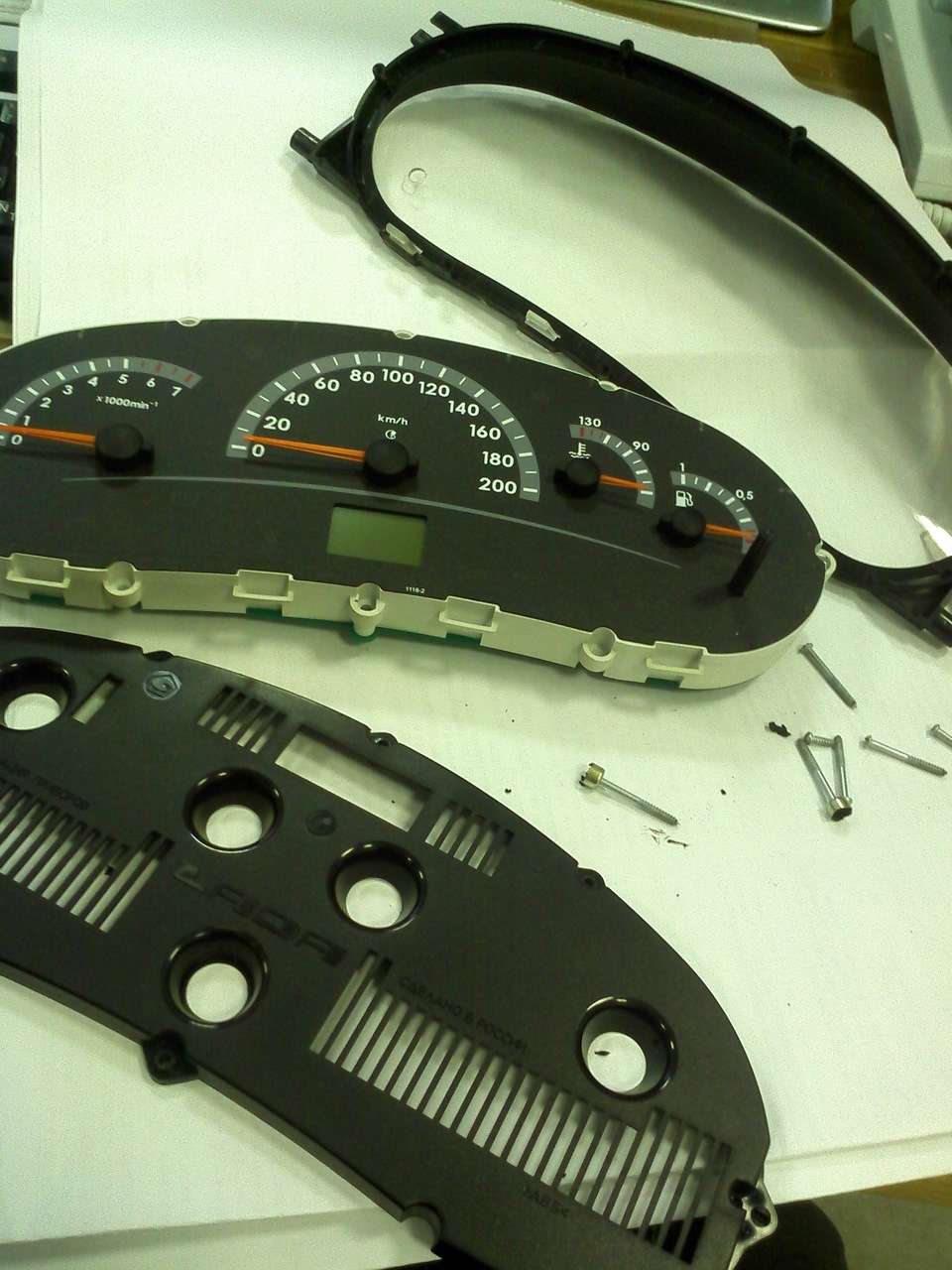

Результат
Подковыриваем облицовку — она приклеена на мягкий клей и отлипает нормально
Заклеил кусочками изоленты колодец с АБСным светодиодом
Аналогично заклеил лампочку подушек
Лампочки подсветки в "авто49" были только диодные по 40р. штука.
Вставил.
Результат
Теперь подсветка яркая и голубая).
Всякие посторонние "АБС"ы и "беременные мужики" не надоедают.
Замена лампочек в приборной панели Лада Калина
Щиток приборов всегда должен быть в исправном состоянии. На нем выводиться информация о состоянии важных систем и узлов автомобиля. От исправности приборов зависит точность информации, которую получает водитель во время движения. Скачки напряжения в сети, вибрации, температурные перепады значительно уменьшают ресурс ламп подсветки. Поэтому замена ламп в щитке приборов – проблема, которая частенько повторяется.
Диагностика
- Проверьте ползунок регулировки яркости подсветки панели. Часто бывает, что регулировка яркости стоит на минимуме и подсветка горит очень тускло или не горит вовсе;
- Проверьте предохранитель на подвеску панели. На Калине предохранители располагаются под крышкой блока переключателя света. В блоке нужно проверить предохранитель F7, он отвечает за подсветку панели. Схема расположения предохранителей есть на крышке блока переключателя света;
Выбор ламп
При выборе ламп можно пойти двумя путями:
- Установить обычные лампы накаливания, такие как были установлены заводом изготовителем.
- Установить светодиодные лампы.
Рекомендуем устанавливать светодиодные лампы, так как ресурс их выше по сравнению со стандартными и еще можно немного снизить нагрузку на генератор. Еще учтите, что у светодиодных ламп есть плюс и минус. Если вы поставили светодиодную лампу, а она не светит, переверните патрон с лампой на 180 градусов.
В панели приборов на Калине применяется тип ламп с цоколем W1,2W. В любом авто магазине можно купить патрон с лампой или лампочку отдельно.
Инструменты для работы:
- Рожковый ключ на десять;
- Плоскогубцы;
- Большая и маленькая крестовые отвертки.
Пошаговая инструкция
- Перед началом работ рожковым ключом на десять ослабьте гайку крепления минусовой клеммы аккумуляторной батареи и снимите ее. Стоит отметить, что при снятии панели приборов все показания кроме пробега скидываются.
- Для удобства работы поставьте руль как при движении прямо.
Посмотреть порядок работ по замене лампочек в приборной панели Лада Калина можно в этом видео :
Резюмируем
Как видно из вышесказанного, процесс замены ламп в приборной панели на Калине – не сложен. На станциях технического обслуживания за замену ламп в приборке берут от 300 до 600 рублей. Чтобы сэкономить эти деньги, нужно работать по выше представленной инструкции и иметь небольшой набор инструмента. Заменить лампочки сможет человек без опыта в обслуживании автомобилей за 20-30 минут.
Ремонт и обслуживание
Замена лампочек комбинации приборов Лада Калина [фото]
Сегодня мы расскажем, как заменить лампочки, если не горит подсветка панели приборов на автомобиле Лада Калина.
В один прекрасный день на редакционной Калине погасла подсветка правой части комбинации приборов (в районе указателей температуры и уровня топлива). Пришлось устранять данную неисправность. Мы подготовили фотоотчёт и подробную инструкцию по самостоятельной замене для тех, кто столкнётся с этим в первый раз.
Замена лампочек в приборке Калины – достаточно простой процесс, но есть свои нюансы. Расскажем обо всём пошагово. Для работы нам понадобится только короткая отвёртка.
Чтобы поменять лампочки, комбинацию приборов нужно снять. Для этого нужно опустить рулевую колонку в самое нижнее положение.
После этого откручиваем два винта, которые удерживают накладку комбинации приборов.
Далее вытягиваем пластиковую накладку на себя. Она гибкая, поэтому можно её немного согнуть, чтобы было удобнее провести её над рулевым колесом и извлечь.
После этого комбинация приборов остаётся на виду.
Нужно открутить два винта её крепления. Места для этого очень мало, поэтому нужна короткая отвёртка. Главное при откручивании не уронить винт или шайбу внутрь панели приборов.
После этого нужно отсоединить разъём комбинации приборов. Для этого при помощи отвёртки нужно отстегнуть чёрный замок от зелёной колодки и вытянуть её из комбинации приборов.
Далее аккуратно вынимаем комбинацию приборов из панели.
Перевернув приборку, можно увидеть 5 патронов подсветки. Их можно вынуть, повернув против часовой стрелки. Сами лампочки в патронах сидят просто за счёт силы трения – для замены их нужно выдернуть. Иногда они закисают, и вынуть их можно только при помощи пассатижей.
Ещё одна особенность – 4 верхних патрона одинаковые, лампочки оттуда можно извлечь и заменить. Пятый патрон, расположенный внизу, имеет припаянную лампочку, поэтому удобнее всего поменять её в сборе, вместе с патроном.
Если Вы будете менять стандартные лампочки на светодиодные, не забудьте про полярность – если установить светодиод не той стороной, он не будет гореть.
В нашем случае одна лампочка была сгоревшей, остальные – потемневшие, поэтому было принято решение заменить сразу все. После замены и установки патронов сборка производится в обратной последовательности.
После присоединения разъёма приборки не спешите крепить её на место – нужно включить габаритные огни и проверить, что все лампочки работают. В дневное время подсветку видно плохо, поэтому комбинацию приборов можно накрыть пакетом или курткой, чтобы создать темноту.
Если все лампочки работают, ставим на место комбинацию приборов и её накладку.
Лада калина приборная панель сколько лампочек
Замена лампочек в приборной панели Лада Калина, Приора
В ходе эксплуатации автомобиля подсветка панели приборов автомобиля может перегореть, из-за чего часть показаний теряют подсветку. Разбирать для этого «приборку» не нужно. В этой инструкции рассказывается о том, как поменять лампочки на панели приборов «Приоры» или «Калины». Процесс на обоих автомобилях выглядит аналогично.
Потребуется: снять комбинацию приборов, купить новые лампы подсветки комбинации приборов (А12-1,2 W1,2W мощностью 1,2 Вт).
Порядок действий:
- Развернуть панель тыльной стороной к себе.
- Снять лампу подсветки, поворачивая патрон против часовой стрелки.
Установка лампы с патроном производим в обратной последовательности.
В панели могут использоваться различные патроны, некоторые из них для установки лампы предполагают использовать паяльник. В этом случае для экономии времени рекомендуется купить лампу вместе с патроном в сборе. Кстати, вместо обычных ламп можно использовать светодиоды. При их установке соблюдайте полярность, иначе он гореть не будет.
Весь процесс замены ламп в комбинации приборов также показан на видео:
Напомним, подсветку можно доработать так, чтобы она включалась вместе с зажиганием.
Замена лампочек в приборной панели Лада Калина
Щиток приборов всегда должен быть в исправном состоянии. На нем выводиться информация о состоянии важных систем и узлов автомобиля. От исправности приборов зависит точность информации, которую получает водитель во время движения. Скачки напряжения в сети, вибрации, температурные перепады значительно уменьшают ресурс ламп подсветки. Поэтому замена ламп в щитке приборов – проблема, которая частенько повторяется.
Диагностика
- Проверьте ползунок регулировки яркости подсветки панели. Часто бывает, что регулировка яркости стоит на минимуме и подсветка горит очень тускло или не горит вовсе;
- Проверьте предохранитель на подвеску панели. На Калине предохранители располагаются под крышкой блока переключателя света. В блоке нужно проверить предохранитель F7, он отвечает за подсветку панели. Схема расположения предохранителей есть на крышке блока переключателя света;
Выбор ламп
При выборе ламп можно пойти двумя путями:
- Установить обычные лампы накаливания, такие как были установлены заводом изготовителем.
- Установить светодиодные лампы.
Рекомендуем устанавливать светодиодные лампы, так как ресурс их выше по сравнению со стандартными и еще можно немного снизить нагрузку на генератор. Еще учтите, что у светодиодных ламп есть плюс и минус. Если вы поставили светодиодную лампу, а она не светит, переверните патрон с лампой на 180 градусов.
В панели приборов на Калине применяется тип ламп с цоколем W1,2W. В любом авто магазине можно купить патрон с лампой или лампочку отдельно.
Инструменты для работы:
Пошаговая инструкция
- Перед началом работ рожковым ключом на десять ослабьте гайку крепления минусовой клеммы аккумуляторной батареи и снимите ее. Стоит отметить, что при снятии панели приборов все показания кроме пробега скидываются.
- Для удобства работы поставьте руль как при движении прямо.
Маленькой крестовой отверткой открутите два винта крепления пластиковой накладки щитка.
Снимите пластиковую накладку щитка приборов, выведя из зацепления два пружинных фиксатора снизу.
Маленькой крестовой отверткой отверните два винта крепления щитка приборов.
Снимите щиток приборов и перейдите в хорошо освещаемое место для замены лампочек. Стоит отметить, что нижняя часть щитка проборов вставляется в углубление и держится на валиках, которые по бокам.
Для замены лампы возьмитесь плоскогубцами за патрон и поверните против часовой стрелки. После поворота извлеките патрон вместе с лампой.
Возьмите новый патрон с лампой, установите в посадочное место и поверните за часовой стрелкой до упора. Стоит отметить, если у вас плафон в хорошем состоянии лампу можно заменить отдельно. Лампу извлекаете, просто потянув на себя.
Посмотреть порядок работ по замене лампочек в приборной панели Лада Калина можно в этом видео :
