Замена выжимного подшипника газель 402 двигатель
Произвести замену диска или всего комплекта можно своими руками. Для примера возьмем Газель с двигателем ЗМЗ 40524 (он из семейства двигателей ЗМЗ 406).
Ставим автомобиль на яму и в первую очередь снимаем рычаг КПП. Перед тем, как вынуть рычаг, его необходимо установить в нейтральное положение. Поднимаем резиновый кожух.
Находим конусную гайку, отворачиваем ее и выдергиваем рычаг.
Делаем метки на карданном вале и хвостовике заднего моста.
Метки делаются для того, чтобы поставить вал при сборке в это же положение. Если «кардан» поставить не по меткам, возможно появление вибрации.
Затем отворачиваем траверсу КПП (8 болтов по краям) и выдергиваем вал. Перед снятием карданного вала желательно слить масло из КПП.
- Разъединяем провода, идущие к КПП;
- Отсоединяем крепление кронштейна КПП к приемной трубе глушителя;
- Снимаем полностью траверс коробки передач, делаем это аккуратно, так как двигатель с коробкой опустятся вниз;
- Затем откручиваем гайки крепления самой КПП и демонтируем ее.
Отворачиваем крепление рабочего цилиндра сцепления, убираем цилиндр в сторону, вынимаем вилку.
Демонтируем картер сцепления («колокол»), сначала нижний алюминиевый усилитель картера,затем сам картер.
Отворачиваем шесть болтов на корзине. Все разобрано.
Берем новый комплект – корзину, диск, выжимной подшипник, и начинаем сборку. Для того чтобы без проблем установить КПП, ведомый диск необходимо отцентровать, а потом уже заворачивать болты «корзины». Заворачивать болты нужно равномерно по кругу, а не сразу с одной стороны. Для центровки можно воспользоваться специальной оправкой или любым первичным валом «Газелевской» или «Волговской» КПП. Вал подойдет даже от 4-х ступенчатой коробки.
Затем все собираем дальше в обратном порядке. Выжимной подшипник удобно сразу надеть на фланец первичного вала коробки, предварительно проложив под него губку, пропитанную густой смазкой. Губку можно пропитать трансмиссионным маслом.
Чтобы прикрутить траверс КПП одному, потребуется поддомкрачивать коробку передач, удобнее такую операцию делать вдвоем. После сборки следует залить масло в коробку переключения передач, проверив уровень масла по контрольной пробке сбоку. Вот и все — замена диска сцепления произведена.
Особенности конструкции сцепления ГАЗ 3302 УМЗ-4215, ЗМЗ-402, ЗМЗ-406
На автомобиле автомобиля ГАЗель 3302 размещено однодисковое, сухое, постоянно включенное сцепление с гидравлическим приводом механизма выключения.
Состоит из дюралевого картера, муфты выключения с выжимным подшипником № по каталогу53-11-1601185 и вилкой, основного диска в сборе (корзины), главного и рабочего цилиндров, ведомого, объединенных между собой трубопроводом и шлангами. На автомобилях, оборудованных силовыми агрегатами УМЗ-4215 и ЗМЗ-406, устанавливается только с диафрагменной пружиной.
На автомобилях ГАЗ 3302 с двигателем ЗМЗ-402 допустима установка как пружинно-рычажного, так и диафрагменного типа. Ведущий диск (корзина) состоит из кожуха, в котором размещены диафрагменная пружина, опорные кольца и нажимной диск. Пружина, зафиксированная на кожухе, краями прижимает нажимной. Ведомый диск состоит из ступицы со шлицами в центре отверстия и 2-х дисков, к одному из них прикреплены пружины в виде пластин. К ним с двух сторон прикрепляются с помощью заклепок фрикционные накладки.
Пластинчатые пружины, имеющие изгибы, содействуют лучшему прижиманию диска и добавочно сглаживают рывки в трансмиссии при включении. Для более плавной передачи усилия при начале движения автомобиля или переключении передач в окнах дисков размещены демпферные пружины.
Ведомый придавливается к маховику двигателя нажимным диском корзины. Через фрикционные накладки, усиливающие трение, крутящий момент передается на ведомый диск и, дальше на первичный вал коробки передач, с которым ведомый диск объединен шлицевым соединением.
Для кратковременного отсоединения двигателя автомобиля Газ 3302 от коробки передач служит привод выключения сцепления. При надавливании на педаль, поршень главного гидравлического цилиндра сцепления передвигается вперед. Вытесняемая жидкость по шлангу и трубке подается в рабочий гидравлический цилиндр, выдавливая из него поршень со штоком.
Шток передает движение на хвостовик вилки, которая прокручивается на шаровой опоре, другим концом сдвигает выжимной подшипник по первичному валу коробки передач. Подшипник муфты упирается в концы лепестков диафрагменной пружины. Деформируясь, пружина перестает влиять на нажимной, который в свою очередь «отпускает» ведомый, и передача крутящего момента прекращается.
Снаружи механизм сцеп-я газель 3302 прикрыт картером из алюминиевого сплава со штампованным поддоном из стали (нижней частью картера) (УМЗ-4215, ЗМЗ-402). Картер двумя направляющими и шестью болтами прикрепляется к блоку цилиндров двигателя. С другой стороны, в картер вкручены четыре шпильки для крепления коробки передач.
Картер имеет посадочное место для рабочего цилиндра № по каталогу6283000131 и окно для установки вилки 3302-1601200. Для усиления упругости на нижней части картера сцепления двигателя ЗМЗ-406 устанавливается усилитель.
Замена вилки сцепления
Замену вилки сцепления на модели Газель бизнес сделать очень легко, для этого КПП снимать не потребуется. Такой ремонт тоже можно выполнить своими руками.
Для замены вилки отворачиваем два болта рабочего цилиндра сцепления (РЦС), цилиндр на шланге отводится в сторону. Старую вилку вынимаем и устанавливаем новую. Нужно следить, чтобы вилка попала на специальные отливы муфты выжимного подшипника, в противном случае нормального выжима педали сцепления не будет.
Регулировка и замена сцепления на Газели
Предупредить выход авто из строя позволяет замена рабочего или главного цилиндра сцепления на Газели, а также других деталей. Важно своевременно проводить диагностику и ремонт транспортного средства, заменять при необходимости комплект сцепления и прочих узлов. В дальнейшем это позволит избежать поломок на трассе и ДТП.
Схема устройства сцепления на Газели
Принцип действия системы сцепления
Для передачи крутящего момента ведущим колесам транспортного средства от коленвала мотора предусмотрена трансмиссия, так как прямая передача момента от мотора колесам невыгодна. Автомобиль не сможет поехать без сцепления, а сама работа силового агрегата будет неэффективной.
Для удобной работы силовой установки крутящий момент, снятый с коленвала, предварительно должен измениться в коробке переключения передач (КПП). После этого он переходит на ведущую ось. Поскольку переключение передачи заставляет вращаться шестерни КПП, которые с силой ударяются друг о друга, то сменить передачу можно с трудом. При постоянном подключении коробки к силовому агрегату для полной остановки транспортного средства потребуется остановить и мотор.
Работа сцепления в автомобиле Газель
Принцип его работы для любой марки автомобиля одинаков. Оно исключает возможность быстрого износа узлов и деталей, которые соединяют силовую установку и трансмиссию.
Нажимной диск сцепления, присоединенный к корпусу, прижимает ведомый диск к маховику. Ступица диска, присоединенная к первичному валу, должна иметь возможность осуществлять по нему свободное движение. Корпус ступицы оснащен демпферными пружинами, играющими роль гасителей колебаний и обеспечивающими плавность хода.
Чтобы создать требуемое усилие при нажатии, предусмотрена пружина с лепестками, которые подвергаются воздействию выжимного подшипника. Он представляет собой связующее звено между приводом и сцеплением, на которое крепится вилка с рычагом. На его конце закрепляется другой рычаг либо трос, ведущий к педали сцепления.
Возможные неисправности сцепления ГАЗ-2705 и способы их устранения
Неполное выключение сцепления — сцепление «ведет» (не включаются или включаются с трудом передачи):
— При работе двигателя на холостых оборотах, включенный прямой передаче и выключенном сцеплении вторичный вал коробки передач не должен вращаться
Для проведения проверки необходимо снять карданную передачу и вставить в задний картер коробки передач отдельную скользящую вилку карданной передачи для предотвращения течи масла
— Наличие воздуха в гидравлическом приводе сцепления
Прокачать гидравлическую систему привода сцепления, убедиться, что перемещение конца вилки — не менее 14 мм
— Заедание ступицы ведомого диска на шлицах первичного вала
Устранить заедание на шлицах (зачистить шлицы)
— Коробление ведомого диска
Заменить ведомый диск или выправить его
— Неодновременное нажатие подшипника выключения сцепления на рычаги выключения сцепления
Отрегулировать взаимное расположение концов рычагов выключения сцепления
Неполное включение сцепления — сцепление буксует (ощущается специфический запах, ухудшается разгон автомобиля, падает скорость движения, с трудом преодолевается подъем):
— Ослабление нажимных пружин
Заменить пружины новыми
— Замасливание фрикционных накладок ведомого диска
Заменить ведомый диск или фрикционные накладки.
В случае небольшого замасливания промыть поверхность накладок керосином и зачистить мелкой шкуркой
— Чрезмерный износ фрикционных накладок (до заклепок), рабочих поверхностей маховика и нажимного диска
Заменить фрикционные накладки или ведомый диск
Заменить маховик или нажимной диск или устранить на них задиры и кольцевые риски механической обработкой с учетом рекомендаций
— Засорено или перекрыто кромкой манжеты компенсационное отверстие главного цилиндра из-за набухания манжеты
Как сделать качественную замену
Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.
Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д.
В комплекте сцепления должна быть предусмотрена вилка, диск, шланг гидропривода, РЦС, ГЦС, корзина сцепления, выжимной подшипник, цена которых от производителя ниже стоимости деталей, предлагаемых сетевыми магазинами. После проведения диагностики может потребоваться заменить только рабочий цилиндр сцепления, действующий при достаточно высоких нагрузках.
В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.
Иногда может потребоваться проведение проверки трубопровода полностью, а также прокачка системы. Причиной нарушения может оказаться повреждение бачка, входящего в комплект сцепления на Газель.
Причины поломки сцепления
Замена сцепления может потребоваться в результате интенсивной эксплуатации автомобиля Газель и при возникновении следующих ошибок:
Вилка сцепления газель, волга, патриот
вилки сцепления волга-газель и патриот Почти всегда водители данных транспортных средств делают одну ошибку. Купив комплект сцепления, считают, что задача уже решена, и забывают о запчастях второго плана, которые надо поменять совместно. Больше всего это касается газелистов. Скажем прямо, если речь идет о фургоне, маршрутке или скорой помощи, вилка сцепления газель находится в «адском режиме эксплуатации», как, впрочем, и весь комплект сцепления. Режим движения старт-стоп и постоянно выжатое сцепление на перекрестках, приводит к тому, что иногда старая вилка сцепления выглядит как коромысло или бумеранг. Даже если она не разваливается, то выгибается точно. Усталость металла от переменных нагрузок еще никто не отменял. Поэтому, вилка сцепления газель, меняется при замене сцепления почти в 100% случаев. На Волгах таких проблем почти не существует, если не было поставлено какое-то супержесткое сцепление. Еще хочу напомнить, что вилка сцепления газель с змз 405 и вилка для Волги с змз 406, это одно и тоже лицо.
А вот у уазоводов есть другая проблема. Это качество заводских частей, которые называются «доделай сам». Если вилка сцепления газель идет покрытая порошковой краской, то вилка для патриота идет из «голой» стали. С чем это связано, я объяснить не могу, наверное, вся краска ушла на «качественную» покраску кузовов. Поэтому, все просто, или покрасить вилку какой ни будь краской «по ржавчине», или отдать «в порошок».
Замена (установка, снятие) сцепления на Газели
При разборке сцепления необходимо отсоединить трубопроводы, при этом в отверстия необходимо установить заглушки, что бы избежать попадания грязи. При сборке заглушки снимаются перед тем как присоединять трубопроводы.
Снятие сцепления производится в следующей последовательности:
— отключить и отсоединить колодки проводов заднего хода и датчика скорости;
— отсоединить от картера сцепления рабочий цилиндр вместе с кронштейном, не отсоединяя цилиндр от трубопровода приподнять его вверх и зафиксировать в этом положении;
— открутить болт который крепит рамку чехла вилки сцепления и снять вилку;
— отсоединить и снять кардан;
— на задний картер коробки поставить заглушку, что бы масло из коробки не выливалось;
— вынуть рычаг переключения передать и снять коробку вместе с муфтой выключения сцепления;
— от картера сцепления отсоединить кронштейн выпуска газов.
— снять сам картер сцепления;
— отсоединить нажимной и ведомый диски и снять их.
Для установки сцепления на газель необходимо:
ВНИМАНИЕ
Сторона ведомого диска с надписью «GEARBOX — SIDE» при установке должна смотреть к нажимному диску.
Произвести установку ведомого и нажимного дисков, для этого нужно частично ввернуть болты крепления с их шайбами и отцентрировать ведомый диск с помощью оправки, после произвести затяжку болты крепления, при этом нужно учитывать следующее:
— затяжка болтов крепления производится в два приема крест-накрест, начиная затяжку нужно с нижней точки. Первый раз необходимо закрутить болты до упора, второй раз уже необходимо протянуть их моментом усилия в 20-29 Н·м (2,0-2,9 кгс·м).
— произвести установку вилки, болт рамки чехла необходимо затягивать с моментом усилия в 4-8 Н·м (0,4-0,8 кгс·м). Перед тем как устанавливать на опорные поверхности вилки под муфту и сферическую опору необходимо нанести оригинальную смазку«Olista Longtime 3EP».
Как поменять выжимной на газели 402 двигатель
Керном помечаем взаимное положение кожуха и маховика.
Удерживая маховик от проворачивания отверткой или монтажной лопаткой, ключом или головкой на 12 выворачиваем 6 болтов
Снимаем ведущий диск в сборе (корзину) и ведомый диск
После разборки детали сцепления следует промыть в керосине и осмотреть.
На поверхности ведущих дисков не допускаются трещины, задиры и глубокие борозды.
При их наличии заменяем маховик и корзину в сборе.
Ведомый диск с изношенными до заклепок, покоробленными, имеющими трещины, замасливание и прижоги накладками заменяем.
Выступание концов лепестков диафрагменной пружины контролируем с использованием проставки.
При перемещении концов лепестков на 8,5 мм вниз, отход нажимного диска должен быть не менее 1,3 мм, в противном случае меняем ведущий диск (корзину) в сборе
На картере не допускаются любые трещины и обломы.
При сборке покрываем трущиеся поверхности вилки, муфты, толкателей и шлицы вала смазкой ШРУС-4.
Устанавливаем диски в следующей последовательности
Вставляем центровочную оправку в подшипник маховика двигателя
Надеваем на нее ведомый диск
3. С одной стороны ступица диска выступает меньше чем с другой.
Этой стороной он должен быть обращен к маховику
4. Прикладываем к маховику корзину и крепим ее 6 болтами (отверстия совпадают только в одном положении)
После затяжки болтов вынимаем оправку.
Снятие ведущего и ведомого дисков сцепления автомобиля с двигателем модели ЗМЗ-405, ЗМЗ-406
Керном помечаем взаимное положение кожуха и маховика.
1. Удерживая маховик от проворачивания отверткой или монтажной лопаткой, ключом или головкой на 12 выворачиваем 6 болтов
2. Снимаем ведущий диск в сборе (корзину) и ведомый диск
После разборки детали сцепления следует промыть в керосине и осмотреть.
На поверхности ведущих дисков не допускаются трещины, задиры и глубокие борозды.
При их наличии заменяем маховик и корзину в сборе.
Ведомый диск с изношенными до заклепок, покоробленными, имеющими трещины, замасливание и прижоги накладками заменяем.
Выступание концов лепестков диафрагменной пружины контролируем с использованием проставки.
При перемещении концов лепестков на 8,5 мм вниз, отход нажимного диска должен быть не менее 1,3 мм, в противном случае меняем ведущий диск (корзину) в сборе.
На картере не допускаются любые трещины и обломы.
При сборке покрываем трущиеся поверхности вилки, муфты, толкателей и шлицы вала смазкой ШРУС-4.
Устанавливаем диски в следующей последовательности
Вставляем центровочную оправку в подшипник маховика двигателя.
Надеваем на нее ведомый диск.
С одной стороны ступица диска выступает меньше чем с другой. Этой стороной он должен быть обращен к маховику.
Прикладываем к маховику корзину и крепим ее 6 болтами (отверстия совпадают только в одном положении).
После затяжки болтов вынимаем оправку
Разборка сцепления автомобиля с двигателем модели ЗМЗ-402
Работу проводим на смотровой канаве.
Снимаем коробку передач.
Снимаем рабочий цилиндр гидропривода сцепления (смотрите статью – Замена главного и рабочего цилиндров сцепления автомобиля Газель
1. Ключом «на 10» отворачиваем болт крепления
2. Вынимаем вилку выключения сцепления вместе с защитным чехлом.
3. Вынимаем подшипник выключения сцепления (выжимной).
4. Ключом «на 12» отворачиваем два нижних болта
5. Ключом «на 14» ослабляем затяжку двух верхних болтов крепления усилителя картера сцепления.
Аналогично ослабляем крепление усилителя с другой стороны двигателя.
6. Ключом «на 12» отворачиваем четыре болта крепления нижней части картера сцепления
7. Отжав монтажной лопаткой, снимаем нижнюю часть.
Между поддоном и картером установлена картонная прокладка.
Чтобы при сборке узла не нарушить совместную балансировку маховика и ведущего диска сцепления, помечаем зубилом или кернером их взаимное положение
9. Удерживая маховик от проворачивания монтажной лопаткой, ключом «на 12» отворачиваем шесть болтов крепления «корзины» к маховику.
Между ними установлены полукруглые пластины.
Для облегчения доступа к болтам периодически проворачиваем маховик.
11. Снимаем «корзину» и ведомый диск сцепления
Устанавливаем детали сцепления в обратной последовательности, центрируя ведомый диск сцепления специальной оправкой
При отсутствии оправки отцентровать ведомый диск сцепления можно первичным валом коробки передач.
Для этого при установке «корзины» сцепления только наживляем болты ее крепления, оставляя ведомому диску свободу перемещения.
Установив коробку и затянув гайки ее крепления, проворачиваем маховик, равномерно затягивая болты крепления «корзины».

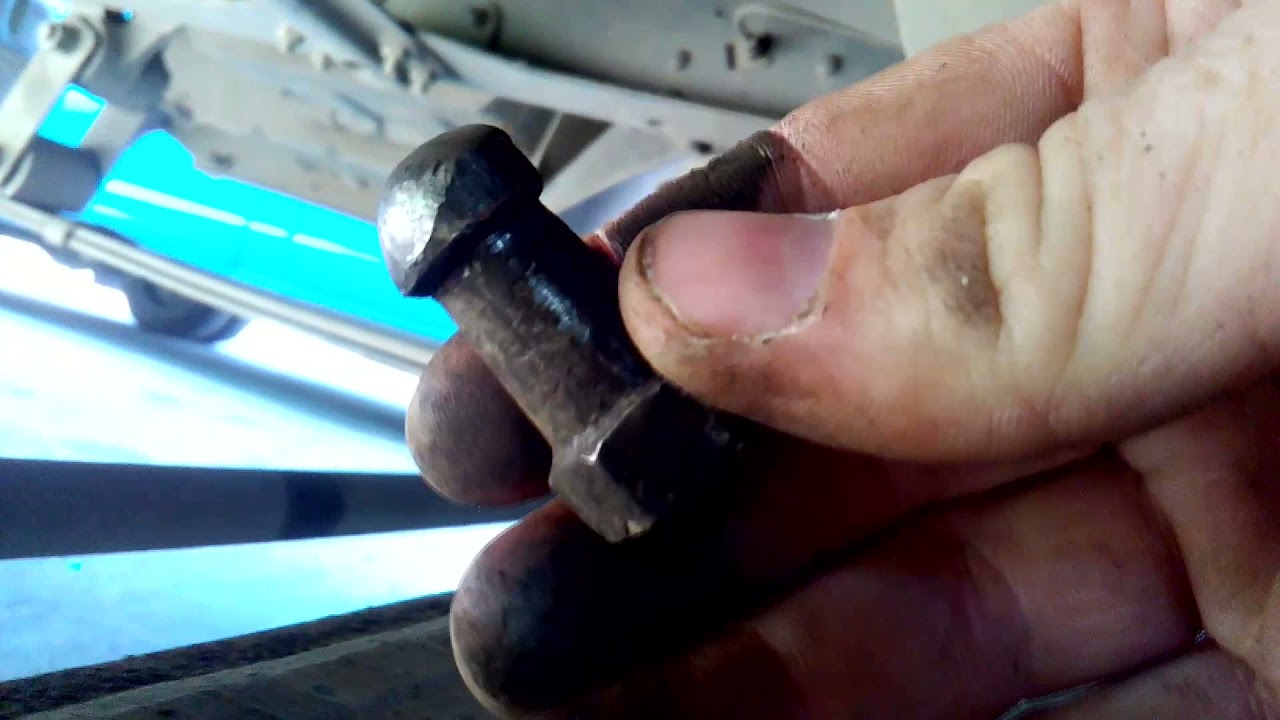

Замена вилки сцепления Газель Бизнес 4216 — качественный ремонт и замена деталей
Для замены вилки сцепления на ГАЗель Бизнес 4216 необходимо выполнить следующие шаги:
1. Поднимите переднюю часть автомобиля и установите его на подставки.
2. Снимите защиту картера сцепления.
3. Ослабьте натяжение механизма сцепления, отсоединив тягу от шарнира и убрав петлю.
4. Отсоедините вилку от цилиндра сцепления и снимите ее.
5. Установите новую вилку на место и зафиксируйте цилиндр.
6. Соберите все элементы обратно, следуя обратной последовательности.
2. Как определить, когда требуется замена вилки сцепления на ГАЗель Бизнес 4216?
Замена вилки сцепления на ГАЗель Бизнес 4216 может потребоваться, если вы заметили следующие признаки:
— Затрудненное переключение передач;
— Невозможность выжима сцепления;
— Повышенный уровень шума при работе механизма сцепления;
— Рывки или проскальзывание сцепления при переключении передач;
— Повышенный износ сцепления, выявленный при осмотре.
3. Какие материалы и инструменты потребуются для замены вилки сцепления?
Для замены вилки сцепления на ГАЗель Бизнес 4216 вам понадобятся следующие материалы и инструменты:
Замена сцепления и вилки на автомобиле Газель своими руками
Замена сцепления у автомобиля марки Газель требуется довольно часто, так как является уязвимым местом. Машина в основном предназначена для бизнеса, узлы и агрегаты которой всегда работают в нагруженном режиме. Поэтому срок службы деталей ограничен, в среднем сцепление требует замены через каждые 50–70 тысяч километров. Как правило, оно меняется в комплекте (нажимной диск, ведомый диск, выжимной подшипник).
Замена сцепления Газель бизнес
Замену сцепления автомобилей модели Газель бизнес сделать несложно. Для этого только необходим соответствующий инструмент. Работы нужно выполнять на автомобильном подъемнике или на яме.
Произвести замену диска или всего комплекта можно своими руками. Для примера возьмем Газель с двигателем ЗМЗ 40524 (он из семейства двигателей ЗМЗ 406).
Ставим автомобиль на яму и в первую очередь снимаем рычаг КПП. Перед тем, как вынуть рычаг, его необходимо установить в нейтральное положение. Поднимаем резиновый кожух.
Находим конусную гайку, отворачиваем ее и выдергиваем рычаг.
Делаем метки на карданном вале и хвостовике заднего моста.
Метки делаются для того, чтобы поставить вал при сборке в это же положение. Если «кардан» поставить не по меткам, возможно появление вибрации.
Затем отворачиваем траверсу КПП (8 болтов по краям) и выдергиваем вал. Перед снятием карданного вала желательно слить масло из КПП.
- Разъединяем провода, идущие к КПП;
- Отсоединяем крепление кронштейна КПП к приемной трубе глушителя;
- Снимаем полностью траверс коробки передач, делаем это аккуратно, так как двигатель с коробкой опустятся вниз;
- Затем откручиваем гайки крепления самой КПП и демонтируем ее.
Отворачиваем крепление рабочего цилиндра сцепления, убираем цилиндр в сторону, вынимаем вилку.
Демонтируем картер сцепления («колокол»), сначала нижний алюминиевый усилитель картера,затем сам картер.
Отворачиваем шесть болтов на корзине. Все разобрано.
Берем новый комплект – корзину, диск, выжимной подшипник, и начинаем сборку. Для того чтобы без проблем установить КПП, ведомый диск необходимо отцентровать, а потом уже заворачивать болты «корзины». Заворачивать болты нужно равномерно по кругу, а не сразу с одной стороны. Для центровки можно воспользоваться специальной оправкой или любым первичным валом «Газелевской» или «Волговской» КПП. Вал подойдет даже от 4-х ступенчатой коробки.
Затем все собираем дальше в обратном порядке. Выжимной подшипник удобно сразу надеть на фланец первичного вала коробки, предварительно проложив под него губку, пропитанную густой смазкой. Губку можно пропитать трансмиссионным маслом.
Чтобы прикрутить траверс КПП одному, потребуется поддомкрачивать коробку передач, удобнее такую операцию делать вдвоем. После сборки следует залить масло в коробку переключения передач, проверив уровень масла по контрольной пробке сбоку. Вот и все — замена диска сцепления произведена.
Замена вилки сцепления
Замену вилки сцепления на модели Газель бизнес сделать очень легко, для этого КПП снимать не потребуется. Такой ремонт тоже можно выполнить своими руками.
Для замены вилки отворачиваем два болта рабочего цилиндра сцепления (РЦС), цилиндр на шланге отводится в сторону. Старую вилку вынимаем и устанавливаем новую. Нужно следить, чтобы вилка попала на специальные отливы муфты выжимного подшипника, в противном случае нормального выжима педали сцепления не будет.
Установив новую вилку, через шток прожимаем руками РЦС, подводим его к местам крепления, фиксируем цилиндр болтами. Конечно, шланг сцепления можно открутить и устанавливать РЦС будет легче, но тогда придется прокачивать сцепление. У нас же описана замена вилки самым простым и оптимальным способом.
Замена вилки сцепления газель бизнес 4216 без снятия коробки
Замена сцепления и вилки на автомобиле Газель своими руками
Замена сцепления у автомобиля марки Газель требуется довольно часто, так как является уязвимым местом. Машина в основном предназначена для бизнеса, узлы и агрегаты которой всегда работают в нагруженном режиме. Поэтому срок службы деталей ограничен, в среднем сцепление требует замены через каждые 50–70 тысяч километров. Как правило, оно меняется в комплекте (нажимной диск, ведомый диск, выжимной подшипник).
Замена сцепления Газель бизнес
Замену сцепления автомобилей модели Газель бизнес сделать несложно. Для этого только необходим соответствующий инструмент. Работы нужно выполнять на автомобильном подъемнике или на яме.
Произвести замену диска или всего комплекта можно своими руками. Для примера возьмем Газель с двигателем ЗМЗ 40524 (он из семейства двигателей ЗМЗ 406).
Ставим автомобиль на яму и в первую очередь снимаем рычаг КПП. Перед тем, как вынуть рычаг, его необходимо установить в нейтральное положение. Поднимаем резиновый кожух.
Находим конусную гайку, отворачиваем ее и выдергиваем рычаг.
Делаем метки на карданном вале и хвостовике заднего моста.
Метки делаются для того, чтобы поставить вал при сборке в это же положение. Если «кардан» поставить не по меткам, возможно появление вибрации.
Затем отворачиваем траверсу КПП (8 болтов по краям) и выдергиваем вал. Перед снятием карданного вала желательно слить масло из КПП.
- Разъединяем провода, идущие к КПП;
- Отсоединяем крепление кронштейна КПП к приемной трубе глушителя;
- Снимаем полностью траверс коробки передач, делаем это аккуратно, так как двигатель с коробкой опустятся вниз;
- Затем откручиваем гайки крепления самой КПП и демонтируем ее.
Отворачиваем крепление рабочего цилиндра сцепления, убираем цилиндр в сторону, вынимаем вилку.
Демонтируем картер сцепления («колокол»), сначала нижний алюминиевый усилитель картера,затем сам картер.
Отворачиваем шесть болтов на корзине. Все разобрано.
Берем новый комплект – корзину, диск, выжимной подшипник, и начинаем сборку. Для того чтобы без проблем установить КПП, ведомый диск необходимо отцентровать, а потом уже заворачивать болты «корзины». Заворачивать болты нужно равномерно по кругу, а не сразу с одной стороны. Для центровки можно воспользоваться специальной оправкой или любым первичным валом «Газелевской» или «Волговской» КПП. Вал подойдет даже от 4-х ступенчатой коробки.
Затем все собираем дальше в обратном порядке. Выжимной подшипник удобно сразу надеть на фланец первичного вала коробки, предварительно проложив под него губку, пропитанную густой смазкой. Губку можно пропитать трансмиссионным маслом.
Чтобы прикрутить траверс КПП одному, потребуется поддомкрачивать коробку передач, удобнее такую операцию делать вдвоем. После сборки следует залить масло в коробку переключения передач, проверив уровень масла по контрольной пробке сбоку. Вот и все — замена диска сцепления произведена.
Замена вилки сцепления
Замену вилки сцепления на модели Газель бизнес сделать очень легко, для этого КПП снимать не потребуется. Такой ремонт тоже можно выполнить своими руками.
Для замены вилки отворачиваем два болта рабочего цилиндра сцепления (РЦС), цилиндр на шланге отводится в сторону. Старую вилку вынимаем и устанавливаем новую. Нужно следить, чтобы вилка попала на специальные отливы муфты выжимного подшипника, в противном случае нормального выжима педали сцепления не будет.
Установив новую вилку, через шток прожимаем руками РЦС, подводим его к местам крепления, фиксируем цилиндр болтами. Конечно, шланг сцепления можно открутить и устанавливать РЦС будет легче, но тогда придется прокачивать сцепление. У нас же описана замена вилки самым простым и оптимальным способом.
» alt=»»>
» alt=»»>
Как поставить вилку сцепления не снимая коробки
Сцепление на автомобиле с МКПП является важным и ответственным узлом. При этом большие нагрузки на сцепление и естественный износ приводят к тому, что в процессе эксплуатации отдельные элементы выходят из строя.
Не часто, но кроме корзины, диска сцеления и выжмного подшипника также может потребоваться замена вилки сцепления. Далее мы рассмотрим, что такое вилка сцепления, почему она выходит из строя, а также как поменять вилку сцепления и как поставить вилку сцепления не снимая коробки передач.
Когда нужна и как выполняется замена вилки сцепления
Прежде всего, если вилка сцепления выходит из строя, нормально ездить на автомобиле не получится, так как сцепление попросту не будет работать. Добраться до места ремонта конечно можно, зная, как ехать без сцепления. Однако о нормальной эксплуатации ТС с подобной поломкой речь не идет.
Сцепление фактически связывает двигатель и КПП, причем указанная связь может быть прервана путем нажатия на педаль сцепления в салоне. Прерывать передачу крутящего момента от мотора на коробку необходимо для переключения передач. Также сцепление снижает ударные, вибрационные и другие нагрузки, защищая двигатель и КПП.
Однодисковое сцепление состоит из таких основных элементов:
- нажимного и ведомого диска;
- выжимного подшипника и его муфты;
- диафрагменной пружины;
- вилки сцепления;
Если просто, одна сторона сцепления в сборе крепится к маховику двигателя, а с другой стороны через шлицевое соединение подсоединен вал КПП. Такое сцепление всегда замкнуто (диски прижаты друг к другу). При этом для размыкания сцепления (фактически, разводки нажимного и ведомого диска) используется привод выключения сцепления.
Так вот, после нажатия на педаль сцепления в салоне, усилие передается на привод сцепления, в результате чего происходит перемещение вилки сцепления. Указанная вилка, в свою очередь, передает усилие на выжимной подшипник, который смещается, оказывая воздействие на лепестки диафрагменной пружины нажимного диска (корзины сцепления).
Лепестки пружины прожимаются, наружный край корзины отодвигается от нажимного диска, также отжаться ему помогают тангенциальные пружины. В результате диски размыкаются, крутящий момент от мотора не передается на коробку. После того, как водитель отпускает педаль сцепления, диафрагменная пружина оказывает усилие, нажимной и ведомый диски смыкаются, момент снова передается от маховика и передача крутящего момента на коробку возобновляется.
В случае, когда сцепление автомобиля плохо отзывается на нажатие педали, не следует исключать проблемы с вилкой. На начальном этапе можно выполнить регулировку свободного хода вилки сцепления, однако нужно помнить, что это временная мера. Через небольшой промежуток времени сбои в работе механизма включения/выключения сцепления снова проявятся.
Если сцепление не изношено, а также нет шума и вибраций при его работе, а также никаких других нареканий не вызывает привод сцепления, тогда источником проблем часто оказывается именно вилка. Как правило, на вилке появляется трещина, после чего элемент активно повреждается.
- Для проверки того, что причиной проблем является вилка, рекомендуется осмотреть механизм. Для этого машину загоняют на яму или поднимают на подъемнике, далее сдвигается грязезащитный пыльник, который закрывает вилку сцепления. Наладив освещение (контрольная лампа, фонарик и т.п.), удается осмотреть вилку.
- Если видны трещины и явные дефекты, тогда они будут заметны. Часто трескается вилка в той части, где на детали реализован переход в ровную плоскую поверхность части детали, где она переходит в ровную плоскость. При этом даже если трещин нет, вилка все равно может оказаться сильно изношенной в других местах.
- Также вилка сцепления в некоторых случаях ломается (при езде педаль сцепления проваливается резко). Еще вилка гнется от механического воздействия, то есть возникает физическая деформация вилки сцепления. Это происходит в результате поломок самого сцепления, так как чтобы погнуть деталь, усилие требуется достаточно большое.
- Часто изнашиваются и сами лапки вилки сцепления. Зачастую это происходит на машинах с большим пробегом, где вилка сцепления давно не менялась. Лапки вилки напрямую воздействуют на другие элементы сцепления, а дефекты в месте их контакта с муфтой неизбежно приводят к нарушениям в работе.
- Еще отметим, что даже новая вилка может быть с дефектами, то есть при покупке запчастей (особенно неоригинальных) нужно сразу осматривать изделие на предмет возможного брака.
Замена вилки сцепления своими руками
Как правило, во многих автосервисах могут отдельно указывать на то, что для замены вилки сцепления нужно снимать коробку передач. На самом деле, часто это не так, а сервис просто намерен получить дополнительный заработок с учетом сложности и трудоемкости работ по демонтажу КПП.
Более того, если знать, как заменить вилку сцепления без демонтажа коробки передач, все работы можно выполнить самостоятельно в условиях обычного гаража. Естественно, приведенное ниже руководство является общим, то есть возможность такой замены вилки нужно уточнять в зависимости от конкретной модели автомобиля.
Обточка позволит установить новую вилку под прижимную пружину, расположенную на ступице выжимного подшипника. Также для простоты установки под пружину нужно завести особый крючок, которым можно приподнять пружину и вставить новую вилку.
Для снятия старой вилки потребуется:
- осуществить демонтаж рабочего цилиндра сцепления. Снимается цилиндр вместе со штоком. После снятия цилиндр отводят в сторону вместе со шлангом, к которому он прикреплен;
- снять защитный чехол со старой вилки, извлечь вилку из кожуха сцепления. Затем нужно провести осмотр кожуха, очистить его от грязи;
- выполнить подготовку к установке новой вилки. Замена вилки сцепления без снятия коробки своими руками не представляется сложной. Для этого в кожухе сцепления нужно найти шарообразный палец, под который просовываются лепестки фиксатора вилки;
Читайте также: Лучший диск сцепления калина
Что в итоге
Как видно, в процессе эксплуатации автомобиля вилка сцепления подвержена износу. Хотя качественная деталь служит достаточно долго, уже к 100 тыс. км возможен выход вилки из строя. Если даже во время осмотра не удалось найти трещин или других дефектов, высока вероятность износа лапок. В любом случае, деталь требует замены.
Напоследок отметим, что достаточно часто вместе с вилкой сцепления замены потребует и муфта. В месте, где вилка контактирует с поверхностью, также возникает износ. По этой причине следует заранее убедиться, что проблему со сцеплением целесообразно решать только заменой одной вилки. В противном случае потребуется повторная разборка механизма сцепления, установка выжимного подшипника и т.д.
Педаль сцепления тугая, сцепление жестко нажимается: основные причины неисправности. Диагностика неполадок сцепления и ремонт. Советы и рекомендации.
Упала педаль сцепления: почему так происходит. Основные причины, по которым проваливается педаль сцепления, что делать водителю, если пропало сцепление.
Виды привода сцепления. Если падает педаль сцепления, сцепление стало мягким, возникли проблемы со сцеплением: причины и ремонт основных неисправностей.
Как отрегулировать педаль сцепления, для чего нужна регулировка: функции сцепления, регулировка педали сцепления (свободный ход и общий ход).
Сцепление автомобиля и обзор конструкции: нажимной диск сцепления, ведомый диск, выжимной подшипник. Виды приводов сцепления на МКПП и коробках-робот РКПП.
Сцепление автомобиля: назначение, виды, устройство, принцип работы. Частые неисправности сцепления в устройстве трансмиссии автомобиля, признаки неполадок.
Замена сцепления и вилки на автомобиле газель своими руками
Замена сцепления Газель бизнес
Замену сцепления автомобилей модели Газель бизнес сделать несложно. Для этого только необходим соответствующий инструмент. Работы нужно выполнять на автомобильном подъемнике или на яме.
Произвести замену диска или всего комплекта можно своими руками. Для примера возьмем Газель с двигателем ЗМЗ 40524 (он из семейства двигателей ЗМЗ 406).
Ставим автомобиль на яму и в первую очередь снимаем рычаг КПП. Перед тем, как вынуть рычаг, его необходимо установить в нейтральное положение. Поднимаем резиновый кожух.
Находим конусную гайку, отворачиваем ее и выдергиваем рычаг.
Делаем метки на карданном вале и хвостовике заднего моста.
Метки делаются для того, чтобы поставить вал при сборке в это же положение. Если «кардан» поставить не по меткам, возможно появление вибрации.
Затем отворачиваем траверсу КПП (8 болтов по краям) и выдергиваем вал. Перед снятием карданного вала желательно слить масло из КПП.
- Разъединяем провода, идущие к КПП;
- Отсоединяем крепление кронштейна КПП к приемной трубе глушителя;
- Снимаем полностью траверс коробки передач, делаем это аккуратно, так как двигатель с коробкой опустятся вниз;
- Затем откручиваем гайки крепления самой КПП и демонтируем ее.
Отворачиваем крепление рабочего цилиндра сцепления, убираем цилиндр в сторону, вынимаем вилку.
Демонтируем картер сцепления («колокол»), сначала нижний алюминиевый усилитель картера,затем сам картер.
Отворачиваем шесть болтов на корзине. Все разобрано.
Берем новый комплект – корзину, диск, выжимной подшипник, и начинаем сборку. Для того чтобы без проблем установить КПП, ведомый диск необходимо отцентровать, а потом уже заворачивать болты «корзины». Заворачивать болты нужно равномерно по кругу, а не сразу с одной стороны. Для центровки можно воспользоваться специальной оправкой или любым первичным валом «Газелевской» или «Волговской» КПП. Вал подойдет даже от 4-х ступенчатой коробки.
Затем все собираем дальше в обратном порядке. Выжимной подшипник удобно сразу надеть на фланец первичного вала коробки, предварительно проложив под него губку, пропитанную густой смазкой. Губку можно пропитать трансмиссионным маслом.
Замена вилки сцепления
Замену вилки сцепления на модели Газель бизнес сделать очень легко, для этого КПП снимать не потребуется. Такой ремонт тоже можно выполнить своими руками.
Для замены вилки отворачиваем два болта рабочего цилиндра сцепления (РЦС), цилиндр на шланге отводится в сторону. Старую вилку вынимаем и устанавливаем новую. Нужно следить, чтобы вилка попала на специальные отливы муфты выжимного подшипника, в противном случае нормального выжима педали сцепления не будет.
Установив новую вилку, через шток прожимаем руками РЦС, подводим его к местам крепления, фиксируем цилиндр болтами. Конечно, шланг сцепления можно открутить и устанавливать РЦС будет легче, но тогда придется прокачивать сцепление. У нас же описана замена вилки самым простым и оптимальным способом. ” alt=””> ” alt=””>
Когда нужна и как выполняется замена вилки сцепления
Прежде всего, если вилка сцепления выходит из строя, нормально ездить на автомобиле не получится, так как сцепление попросту не будет работать. Добраться до места ремонта конечно можно, зная, как ехать без сцепления. Однако о нормальной эксплуатации ТС с подобной поломкой речь не идет.
Сцепление фактически связывает двигатель и КПП, причем указанная связь может быть прервана путем нажатия на педаль сцепления в салоне. Прерывать передачу крутящего момента от мотора на коробку необходимо для переключения передач. Также сцепление снижает ударные, вибрационные и другие нагрузки, защищая двигатель и КПП.
Хотя существует несколько типов сцепления, самым распространенным остается фрикционное сцепление, где момент от двигателя передается благодаря трению. Такое сцепление бывает однодисковым, двухдисковым и многодисковым фрикционным сцеплением. При этом самым простым и широко распространенным остается однодисковый вариант.
Однодисковое сцепление состоит из таких основных элементов:
- нажимного и ведомого диска;
- выжимного подшипника и его муфты;
- диафрагменной пружины;
- вилки сцепления;
Если просто, одна сторона сцепления в сборе крепится к маховику двигателя, а с другой стороны через шлицевое соединение подсоединен вал КПП. Такое сцепление всегда замкнуто (диски прижаты друг к другу). При этом для размыкания сцепления (фактически, разводки нажимного и ведомого диска) используется привод выключения сцепления.
Так вот, после нажатия на педаль сцепления в салоне, усилие передается на привод сцепления, в результате чего происходит перемещение вилки сцепления. Указанная вилка, в свою очередь, передает усилие на выжимной подшипник, который смещается, оказывая воздействие на лепестки диафрагменной пружины нажимного диска (корзины сцепления).
Лепестки пружины прожимаются, наружный край корзины отодвигается от нажимного диска, также отжаться ему помогают тангенциальные пружины. В результате диски размыкаются, крутящий момент от мотора не передается на коробку. После того, как водитель отпускает педаль сцепления, диафрагменная пружина оказывает усилие, нажимной и ведомый диски смыкаются, момент снова передается от маховика и передача крутящего момента на коробку возобновляется.
Как видно, вилка отвечает за включение и выключение сцепления, то есть от ее исправности зависит возможность разъединить
и КПП. Также на МКПП при условии исправной вилки и самого сцепления можно плавно дозировать тягу, не полностью отпуская педаль сцепления, позволять работать мотору на холостых оборотах без включения нейтральной передачи и т.д.
В случае, когда сцепление автомобиля плохо отзывается на нажатие педали, не следует исключать проблемы с вилкой. На начальном этапе можно выполнить регулировку свободного хода вилки сцепления, однако нужно помнить, что это временная мера. Через небольшой промежуток времени сбои в работе механизма включения/выключения сцепления снова проявятся.
Если сцепление не изношено, а также нет шума и вибраций при его работе, а также никаких других нареканий не вызывает привод сцепления, тогда источником проблем часто оказывается именно вилка. Как правило, на вилке появляется трещина, после чего элемент активно повреждается.
Основными признаками является увеличение свободного хода педали сцепления, трудности при переключении передач при выжатой педали сцепления, а также явный провал педали сцепления, причем выключения сцепления не происходит.
- Для проверки того, что причиной проблем является вилка, рекомендуется осмотреть механизм. Для этого машину загоняют на яму или поднимают на подъемнике, далее сдвигается грязезащитный пыльник, который закрывает вилку сцепления. Наладив освещение (контрольная лампа, фонарик и т.п.), удается осмотреть вилку.
- Если видны трещины и явные дефекты, тогда они будут заметны. Часто трескается вилка в той части, где на детали реализован переход в ровную плоскую поверхность части детали, где она переходит в ровную плоскость. При этом даже если трещин нет, вилка все равно может оказаться сильно изношенной в других местах.
- Также вилка сцепления в некоторых случаях ломается (при езде педаль сцепления проваливается резко). Еще вилка гнется от механического воздействия, то есть возникает физическая деформация вилки сцепления. Это происходит в результате поломок самого сцепления, так как чтобы погнуть деталь, усилие требуется достаточно большое.
- Часто изнашиваются и сами лапки вилки сцепления. Зачастую это происходит на машинах с большим пробегом, где вилка сцепления давно не менялась. Лапки вилки напрямую воздействуют на другие элементы сцепления, а дефекты в месте их контакта с муфтой неизбежно приводят к нарушениям в работе.
- Еще отметим, что даже новая вилка может быть с дефектами, то есть при покупке запчастей (особенно неоригинальных) нужно сразу осматривать изделие на предмет возможного брака.
Читайте также: Ваз 21214 сцепление в самом конце
Замена вилки сцепления своими руками
Как правило, во многих автосервисах могут отдельно указывать на то, что для замены вилки сцепления нужно снимать коробку передач. На самом деле, часто это не так, а сервис просто намерен получить дополнительный заработок с учетом сложности и трудоемкости работ по демонтажу КПП.
Более того, если знать, как заменить вилку сцепления без демонтажа коробки передач, все работы можно выполнить самостоятельно в условиях обычного гаража. Естественно, приведенное ниже руководство является общим, то есть возможность такой замены вилки нужно уточнять в зависимости от конкретной модели автомобиля.
Итак, убедившись в том, что необходима замена вилки, потребуется подготовить работоспособную или новую деталь. Если приобретена новая вилка, ее концы (лапки) специалисты рекомендуют предварительно выполнить обточку на точильном камне, придерживая вилку под углом (угол около 45 градусов).
Обточка позволит установить новую вилку под прижимную пружину, расположенную на ступице выжимного подшипника. Также для простоты установки под пружину нужно завести особый крючок, которым можно приподнять пружину и вставить новую вилку.
Для снятия старой вилки потребуется:
- осуществить демонтаж рабочего цилиндра сцепления. Снимается цилиндр вместе со штоком. После снятия цилиндр отводят в сторону вместе со шлангом, к которому он прикреплен;
- снять защитный чехол со старой вилки, извлечь вилку из кожуха сцепления. Затем нужно провести осмотр кожуха, очистить его от грязи;
- выполнить подготовку к установке новой вилки. Замена вилки сцепления без снятия коробки своими руками не представляется сложной. Для этого в кожухе сцепления нужно найти шарообразный палец, под который просовываются лепестки фиксатора вилки;
Рекомендуем также прочитать статью о том,
Регулировка и замена сцепления на Газели
Предупредить выход авто из строя позволяет замена рабочего или главного цилиндра сцепления на Газели, а также других деталей. Важно своевременно проводить диагностику и ремонт транспортного средства, заменять при необходимости комплект сцепления и прочих узлов. В дальнейшем это позволит избежать поломок на трассе и ДТП.
Схема устройства сцепления на Газели
Как правильно установить вилку сцепления на газель
Что делать, если вилка сцепления Вашего автомобиля Газель вышла из строя? Это может произойти внезапно и застать автолюбителя врасплох. В первую очередь, постарайтесь не паниковать. Вы легко сможете провести самостоятельный ремонт даже с минимальными знаниями. Достаточно лишь быть в курсе кое-каких нюансов.
Как понять, что вилка сцепления сломана? Об этом «подскажет» поведение самой Газели. Если Вы заметили, что педаль отзывается не сразу, а двигатель работает слабо, это может быть одним из признаков неисправности элемента. Вилка может износиться или изогнуться. Кроме того, на ее лапках могут появиться дефекты.
Если Вы уже приобрели качественную новую комплектующую, ее необходимо обработать перед установкой. Концы обтачиваются на камне, чтобы деталь вошла под пружину. Кстати, для нее изготавливают крючок, с помощью которого удобно приподнимать и просовывать вилку сцепления.
Итак, алгоритм представляет собой следующие действия.
1. Вначале демонтируется старый элемент. Снимите цилиндр сцепления и отведите его и шланг, с которым он закреплен. Уберите чехол, защищающий вилку. Еще раз осмотрите элемент, и, если починить его невозможно, извлеките из кожуха.
2. Кожух осматривают на предмет загрязнений и посторонних предметов.
3. Найдите шарообразный палец кожуха. Под него просовываются лепестки, при помощи которых крепится фиксатор.
4. Под пружину, находящуюся на ступице выжимного подшипника, просуньте предварительно заточенные лапки элемента. Вилка сцепления должна быть расположена между ступицей и пружиной.
5. Соберите элементы в обратном порядке и удостоверьтесь, что сцепление верно работает. Совершите небольшую поездку на Газели, чтобы убедиться, что вилка сцепления установлена верно.
Замена такого элемента автомобиля Газель, как вилка сцепления – совсем несложный процесс, если разобраться в его тонкостях. Помочь с этим смогут специалисты . У нас Вы также сможете приобрести проверенные комплектующие для Вашего автомобиля – отечественного или иномарки. Вас приятно удивят наши низкие цены и широкий ассортимент, а также порадует внимательное обслуживание.
Принцип действия системы сцепления
Для передачи крутящего момента ведущим колесам транспортного средства от коленвала мотора предусмотрена трансмиссия, так как прямая передача момента от мотора колесам невыгодна. Автомобиль не сможет поехать без сцепления, а сама работа силового агрегата будет неэффективной.
Для удобной работы силовой установки крутящий момент, снятый с коленвала, предварительно должен измениться в коробке переключения передач (КПП). После этого он переходит на ведущую ось. Поскольку переключение передачи заставляет вращаться шестерни КПП, которые с силой ударяются друг о друга, то сменить передачу можно с трудом. При постоянном подключении коробки к силовому агрегату для полной остановки транспортного средства потребуется остановить и мотор.
Работа сцепления в автомобиле Газель
Принцип его работы для любой марки автомобиля одинаков. Оно исключает возможность быстрого износа узлов и деталей, которые соединяют силовую установку и трансмиссию.
Нажимной диск сцепления, присоединенный к корпусу, прижимает ведомый диск к маховику. Ступица диска, присоединенная к первичному валу, должна иметь возможность осуществлять по нему свободное движение. Корпус ступицы оснащен демпферными пружинами, играющими роль гасителей колебаний и обеспечивающими плавность хода.
Чтобы создать требуемое усилие при нажатии, предусмотрена пружина с лепестками, которые подвергаются воздействию выжимного подшипника. Он представляет собой связующее звено между приводом и сцеплением, на которое крепится вилка с рычагом. На его конце закрепляется другой рычаг либо трос, ведущий к педали сцепления.
Понятие и принцип работы работы сцепления и его составных
Сцепление – это специальное системное устройство, связующее звено между двигателем и трансмиссией. Оно выполняет важные функции в автомобиле. В первую очередь передает крутящийся момент. Однако, помимо этого он защищает двигатель и трансмиссию от любых повреждений или нагрузок. Таким образом, продлевает их работоспособность.
Существует несколько видов механизма сцепления. Самый распространенный вид – фрикционный. Его конструкция довольна проста, а принцип состоит в том, что он работает за счет силы трения. Также существует гидравлический механизм, в основе которой лежит специальная гидравлическая жидкость которая приводит в действие механизм.
Механизм устройства состоит из таких деталей как нажимной и выжимной диск. Его другое название корзина, который размещается между специальным маховиком и пружинами. В центре находится упорный подшипник. Помимо этого, есть ведомый диск, который крепится с муфтой, пружинами и фрикционными накладками. Это самые основные элементы системы. Также в её состав входят педали сцепления, рычаги и наконец вилка сцепления.
Весь принцип работы механизма состоит в том, что при отпущенной педали происходит трение ведомого диска вследствие чего передается крутящийся момент в трансмиссию. В обратном положении на диск перестает действовать сила трения и начинает работать вилка сцепления, благодаря чему переходит обратно на маховик.
Для передачи вращающего момента ведущим колесам тс от коленвала мотора предусмотрена коробка, потому что ровная передача момента от мотора колесам нерентабельна. Автомобиль не сумеет поехать без сцепления, а сама работа силового агрегата будет неэффективной.
Читайте также: Как правильно отрегулировать сцепление ваз 2101
Для комфортной работы силовой установки вращающий момент, снятый с коленвала, за ранее должен поменяться в коробке переключения передач (КПП). После чего он перебегает на ведомую ось. Так как переключение передачи принуждает крутиться шестерни КПП, которые с силой ударяются друг о друга, то поменять передачу можно с трудом. При неизменном подключении коробки к агрегату для полной остановки тс будет нужно приостановить и мотор.
Работа сцепления в автомобиле Газель
Чтоб решить эти задачи, в автомобиле предвидено сцепление, представляющее собой особый узел коробки. Он содействует временному разобщению мотора и КПП, что приводит к прерыванию вращающего момента. При нажатии педали сцепления можно переключать передачи либо создавать остановку машины. Сцепление позволяет автомобилю плавненько трогаться с места и производить разгон.
Принцип его работы для хоть какой марки автомобиля схож. Оно исключает возможность резвого износа узлов и деталей, которые соединяют силовую установку и коробку.
Нажимной диск сцепления, присоединенный к корпусу, придавливает ведомый диск к маховику. Ступица диска, присоединенная к первичному валу, обязана иметь возможность производить по нему свободное движение. Корпус ступицы обустроен демпферными пружинами, играющими роль гасителей колебаний и обеспечивающими плавность хода.
Чтоб сделать требуемое усилие при нажатии, предусмотрена пружина с лепестками, которые подвергаются воздействию выжимного подшипника. Он представляет собой связывающее звено меж приводом и сцеплением, на которое крепится вилка с рычагом. На его конце закрепляется другой рычаг или трос, ведущий к педали сцепления.
Рано днем в выходной заменил я вилку сцепления.
как заменить вилку сцепления автомобилей ВАЗ-2101-2107 без снятия коробки передач . группы ВКонтакте по ремонту…
Как сделать качественную замену
Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.
Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д.
В комплекте сцепления должна быть предусмотрена вилка, диск, шланг гидропривода, РЦС, ГЦС, корзина сцепления, выжимной подшипник, цена которых от производителя ниже стоимости деталей, предлагаемых сетевыми магазинами. После проведения диагностики может потребоваться заменить только рабочий цилиндр сцепления, действующий при достаточно высоких нагрузках. В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.
Иногда может потребоваться проведение проверки трубопровода полностью, а также прокачка системы. Причиной нарушения может оказаться повреждение бачка, входящего в комплект сцепления на Газель.
Замена сцепления и вилки на автомобиле Газель своими руками
- Замена сцепления Газель
- Замена вилки сцепления
- Видео по замене
Замена сцепления у автомобиля марки Газель требуется довольно часто, так как является уязвимым местом. Машина в основном предназначена для бизнеса, узлы и агрегаты которой всегда работают в нагруженном режиме. Поэтому срок службы деталей ограничен, в среднем сцепление требует замены через каждые 50–70 тысяч километров. Как правило, оно меняется в комплекте (нажимной диск, ведомый диск, выжимной подшипник).
Замена сцепления Газель бизнес
Замену сцепления автомобилей модели Газель бизнес сделать несложно. Для этого только необходим соответствующий инструмент. Работы нужно выполнять на автомобильном подъемнике или на яме.
Произвести замену диска или всего комплекта можно своими руками. Для примера возьмем Газель с двигателем ЗМЗ 40524 (он из семейства двигателей ЗМЗ 406).
Ставим автомобиль на яму и в первую очередь снимаем рычаг КПП. Перед тем, как вынуть рычаг, его необходимо установить в нейтральное положение. Поднимаем резиновый кожух.
Находим конусную гайку, отворачиваем ее и выдергиваем рычаг.
Делаем метки на карданном вале и хвостовике заднего моста.
Метки делаются для того, чтобы поставить вал при сборке в это же положение. Если «кардан» поставить не по меткам, возможно появление вибрации.
Затем отворачиваем траверсу КПП (8 болтов по краям) и выдергиваем вал. Перед снятием карданного вала желательно слить масло из КПП.
Отсоединяем крепление кронштейна КПП к приемной трубе глушителя;
Замена вилки сцепления
Замену вилки сцепления на модели Газель бизнес сделать очень легко, для этого КПП снимать не потребуется. Такой ремонт тоже можно выполнить своими руками. Для замены вилки отворачиваем два болта рабочего цилиндра сцепления (РЦС), цилиндр на шланге отводится в сторону. Старую вилку вынимаем и устанавливаем новую. Нужно следить, чтобы вилка попала на специальные отливы муфты выжимного подшипника, в противном случае нормального выжима педали сцепления не будет. Установив новую вилку, через шток прожимаем руками РЦС, подводим его к местам крепления, фиксируем цилиндр болтами. Конечно, шланг сцепления можно открутить и устанавливать РЦС будет легче, но тогда придется прокачивать сцепление. У нас же описана замена вилки самым простым и оптимальным способом.
Стоимость ремонта вилки сцепления
В автосервисах специалисты могут предоставить вам услуги по замене вилки сцепления. Данная процедура будет стоить от 4000 до 6000 рублей. Не обязательно покупать детали отдельно если проделываете ремонт самостоятельно. Весь комплект сцепления обойдётся в сумму от 3000 рублей. Стоимость самой вилки сцепления достигает около 500 рублей. Видео замены вилки сцепления автомобиля: Регулировка и подмена сцепления на Газели Предупредить выход авто из строя позволяет подмена рабочего либо головного цилиндра сцепления на Газели, также других деталей. Принципиально вовремя проводить диагностику и ремонт тс, подменять по мере надобности набор сцепления и иных узлов. В предстоящем это дозволит избежать поломок на трассе и ДТП. Схема устройства сцепления на Газели
Как поставить вилку сцепления не снимая коробки
Сцепление на автомобиле с МКПП является важным и ответственным узлом. При этом большие нагрузки на сцепление и естественный износ приводят к тому, что в процессе эксплуатации отдельные элементы выходят из строя. Не часто, но кроме корзины, диска сцеления и выжмного подшипника также может потребоваться замена вилки сцепления. Далее мы рассмотрим, что такое вилка сцепления, почему она выходит из строя, а также как поменять вилку сцепления и как поставить вилку сцепления не снимая коробки передач.
Обнаружение неполадок вилки сцепления
В таком случае, заменяют поврежденные детали. Если в работе сцепления заметна буксировка, это свидетельствует о том, что неправильно работают цилиндры или имеется утечка гидравлической жидкости. Как и в предыдущем случае, детали заменяют. Еще одним из признаков неполадок является плохая работа педали. Здесь скорей всего проблема кроется в подшипнике или рычагах, и решается она с помощью замены.
Что в итоге
Как видно, в процессе эксплуатации автомобиля вилка сцепления подвержена износу. Хотя качественная деталь служит достаточно долго, уже к 100 тыс. км возможен выход вилки из строя. Если даже во время осмотра не удалось найти трещин или других дефектов, высока вероятность износа лапок. В любом случае, деталь требует замены. Напоследок отметим, что достаточно часто вместе с вилкой сцепления замены потребует и муфта. В месте, где вилка контактирует с поверхностью, также возникает износ. По этой причине следует заранее убедиться, что проблему со сцеплением целесообразно решать только заменой одной вилки. В противном случае потребуется повторная разборка механизма сцепления, установка выжимного подшипника и т.д. Источник
