Как подключить ПТФ на ВАЗ 2112: легкий и понятный гайд

Здравствуйте! Меня зовут Андрей Смирнов, и я опытный автомеханик со специализацией на автомобилях ВАЗ. В данной статье я подробно расскажу о том, как правильно подключить передние туманки (ПТФ) на ВАЗ 2112.

Необходимые инструменты и материалы

• Передние туманки с комплектующими (лампы, провода и переключатель)
• Отвертки (крестовая и плоская)
• Осциллограф или тестер
• Диагностический кабель
• Инструкция по установке ПТФ

Шаги по установке ПТФ на ВАЗ 2112

1. Первым шагом является подготовка места установки ПТФ. На передней бампере находятся специальные отверстия под туманки. Используя отвертку, необходимо снять заглушки, чтобы получить доступ к отверстиям.

2. После этого следует установить переключатель внутри салона автомобиля. Выберите удобное место для переключателя на панели приборов и с помощью отвертки зафиксируйте его.

3. Теперь необходимо подключить провода от передних туманок к переключателю в салоне. Для этого требуется снять крышку под рулем, чтобы получить доступ к электрическим проводам автомобиля.

4. Подключите провода к соответствующим контактам переключателя. Обязательно проверьте правильность подключения, используя описанную в инструкции схему.

5. После подключения проводов следует установить лампы в передние туманки. Обычно они продаются в комплекте с туманками, и их установка производится без особых сложностей.

6. Затем следует проверить правильность работы ПТФ. Для этого можно использовать осциллограф или тестер, подключив их к проводам ПТФ. Убедитесь, что туманки светятся корректно и отключаются при переключении переключателя.

7. На последнем этапе необходимо закрепить туманки на переднем бампере. Обычно это делается с помощью специальных крепежных элементов, которые идут в комплекте с туманками.

Важно помнить, что для подключения ПТФ требуется уверенное знание электросхемы автомобиля и принципов работы электрической системы. Если у вас нет достаточного опыта, лучше обратиться к специалисту.

ПТФ ВАЗ 2110, 2111, 2112

Решил добавить фото инструкции по подключению туманок, может кому пригодится.

комплектация (не у всех в комплект входит индикатор включения ПТФ, смотрите на упаковке пометку)

Подключение ПТФ на ВАЗ 2110, 2112, 2111 со старой панелью

Кнопка ПТФ. 7 — масса, 9 и 10 на Ш1-5, 58R

Сегодня разобрался с подключением ПТФ.
(Вчера они заработали, но потом потухли). Дело было вот в чём: в интернете полно схем с реле ПТФ. Я делал с ним. Сегодня я понял, что реле не нужно ВООБЩЕ. Оно греется и отключается. Нужно оно для короткого запуска. Работает по принципу магнита (проводится ток, примагничивается пластина, замыкает контакты, подаёт «+»). Короче говоря, нужно оно для коротких запусков (например, стартер). А здесь горящие ПТФ нужны нам постоянно. Поэтому убираем его из схемы. (Туманки идут ч/з предохранители 4 и 14, поэтому не стоит бояться, что вся проводка замкнёт).
Сегодня я составил схему подключения противотуманок, надеюсь, что кому-то она поможет. Цвета условные, чтобы было лучше видно, поэтому смотрите по факту. Представляю вашему вниманию схему подключения противотуманных фар.
Ну и мой двинчик :3

2. Установка и подключение ПТФ в ВАЗ 2110

На днях наконец то руки дошли до установки и подключения ПТФ.

Для начала приобрел в магазине:

1. Фара противотуманная ВАЗ-2110 (под лампу H1) Киржач (Автосвет) 2110-3743010-03 — 800 руб;
2. Проводка ВАЗ-2110-12 противотуманных фар СБ комплект АЭНК — 350 руб
3. Рамка противотуманных фар ВАЗ-2110-2112 правая + левая 2111-2803192\2803193 — 100 руб;
4. Лампы МАЯК H1 12V 55W ULTRA Super Light+90%;
5. Болты М6х45 — 4 шт;
6. Барашки М6 — 4 шт.

Шаг 1: Установка ПТФ

1. Затянул фары броне пленка желтая ORACAL 8300 №21;

2. Установил лампы Автолампа МАЯК H1 12V 55W ULTRA Super Light+90%;
3. Замазал силиконовым герметиком все возможные места проникновения влаги внутрь фары;

4. Снял заглушки для противотуманных фар на бампере, чтобы добраться до них, пришлось попотеть, так как крепление их находится с внутренней стороны бампера, заглушка крепится на два винта. Я подлезал к ним через капот, больше всего проблем доставила правая, очень трудно к ней подобраться;

5. Взял ПТФ, приставил к ним рамки и вкрутил болты в отверстия для крепления (болты идут туго, нарезая резьбу в пластике). Использовал для вкручивания головку, так как провернуть их вручную не реально (аккуратней болты очень нагреваются!).

ну и бонус: крепления болтами теперь без спец инструмента с внешней стороны хулиганы точно не снимут!( Шутка конечно — кому они нужны, чтобы их снимать))))

6. После установил противотуманные фары используя для крепления барашки, в дальнейшем можно очень удобно и быстро произвести их монтаж (демонтаж)!

в будущем буду менять колодки подключения ПТФ на колодки датчика коленчатого вала ВАЗ-2108-2110, так как они имеют резинку и герметичное соединение для защиты от попадания влаги на контакты!

Фары на месте. И надо было шляпки болтов закрасить в черный

Шаг 2: Подключение ПТФ:

1. Для монтажа проводки ПТФ использовал комплект подключения ПТФ, единственный минус в этом комплекте это отсутствие индикатора включения ПТФ, и поиски его потом для меня стало проблемой, поэтому берите полный комплект;

2. Первым делом уложил (+) провода в гофру, провода оказались длинными (укорачивал);

3. Прокладывал их через отверстие где проложены трубки гидрокорректора (но этот способ сложный, так как придется снимать жабо и мотор привода дворников), видел, что многие прокладывают их, через отверстие троса сцепления. (Думаю, это не безопасно, может со временем протереться провод, и не далеко до КЗ) или сверлят новое (сверлить тоже не мой вариант).

снял жабо, моторчик дворников

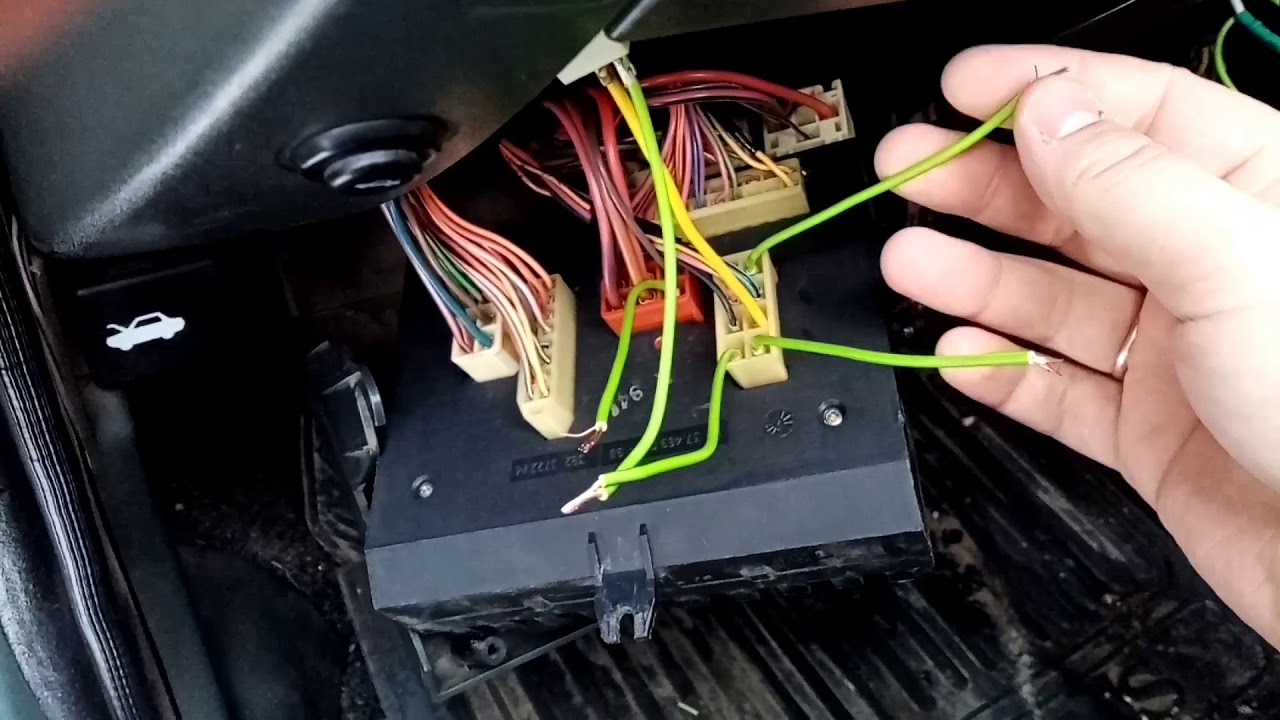

4. После уже работаем с монтажным блоком (использовал инструкцию, приложенную в комплекте подключения ПТФ в ней все подробно и понятно расписано.

Единственный затруднительный момент — пришлось из колодок вынимать клеммы и так как провода толстые, а обжимки не было – паял провода между собой и к клеммам, затем уже обжимал пассатижами, закрывал термоусадкой и устанавливал обратно в колодку (зато теперь все крепко держится).

5. Проверяем фары, все работает!

Шаг 3: Регулируем положение фар с помощью регулировочного винта.

3. Подключение ПТФ ВАЗ 2112 (европанель)

под капотом должна быть заводская проводка пот ПТФ, находим эти фишки в районе заглушек противотуманок под основными фарами

провода под капотом выходят в эту фишку к блоку управления

далее я купил готовый комплект подключения ПТФ на европанель с кнопкой, реле и проводами, черный провод от реле прикрутил на массу под панелью

нам нужно подключить 5 проводов, 2 синих провода одной стороной одеваются на фишку готовой проводки около блока, другими концами вставляются в колодку Ш1 в ячейки 1 (желто-черный провод) и 6 (желтый провод (у меня они изображены стрелочками с цифрами 5 и 4,. далее оранжевый провод в колодку Ш1 в ячейку 8 ( у меня это стрелочка 2), остается 2 красных провода от реле, так вот красный провод от (реле 87) вставляем к колодку Ш1 в 5 ячейку( у меня это стрелочка 3), и второй красный провод от реле 30 вставляем в колодку Ш3 в ячейку 6 ( у меня стрелочка с цифрой 1 и все, бабота закончена

4. Установка ксенона Il Trade в ПТФ ВАЗ 2112

Покупал комплект корейского ксенона в компании avtosvet.pro, отличные ребята там работают, отличные цены.

В машине стояли «недосветодиодные дневные ходовые огни», которые были повреждены и явно давным-давно не работали.

Купил в Автотраке за 600 рублей новые туманки (корпус + стекла), без проводки.

Пластиковые держателя позаимствовал с «недоДХО».

Новые ксеноновые лампы не подходили в гнездо, оно почему-то было прямоугольным, пришлось чуть доработать пластмасску на лампах. Крепко их зажал скобами и залил всё это дело силиконовым герметиком.

+ также промазал силиконом и по контуру стекла к корпусу фары.

Примерям готовую проводку с блоками розжига

Блоки брал SLIM, что означает тонкие, чтобы их было удобно крепить

Дальше ставим всё на свои штатные места, подключаем проводку, крепим блоки и наслаждаемся видом.

+ В темноте ночной фонари чуть-чуть отрегулировал, повернул их максимально вниз, чтобы не слепить водителей.

https://www.drive2.ru/l/5766990/, https://www.drive2.ru/l/4696923, https://www.drive2.ru/l/6583984/

Изготовление ДХО своими руками и схема подключения ДХО с поворотниками для ВАЗ 2110, 2111, 2112

Содержание статьи:
1. Изготовление ДХО своими руками ВАЗ 2110, 2111, 2112
2. Схема подключения ДХО с поворотником для

Противотуманные фары на ВАЗ 2110: схема подключения своими руками, нюансы

Само название «противотуманные» фары уже говорит об их сути. Их свет проникает через туман, стену дождя, способствует более эффективному освещению дороги.

Наличие ПТФ дает три важных плюса.

1. ПТФ или противотуманки, характеризуются более плоским световым потоком, который буквально стелится над землей, распространяется в большей степени в ширину, нежели в высоту. Это сделано специально, поскольку температура дорожного полотна выше температуры воздуха, тумана, потому он не опускается на саму землю. Следовательно, противотуманки обеспечивают определенную дальность свечения по сравнению с обычными фарами. Вы будете видеть примерно на 10 метров дальше, чем при работе ближнего света.
2. Ширина светового луча ПТФ позволяет видеть разметку, обочину, что позволит вовремя совершить манёвр, не оказаться за пределами дорожного полотна. Увы, в условиях тумана это распространенное явление. Причем намного чаще страдают те, у кого противотуманок нет. Это факт.
3. ПТФ не слепят встречные машины, но позволяет им видеть вас. Только при условии грамотно выполненной регулировки фар, конечно же. Следовательно, противотуманные фары на машине оказывают большое влияние на безопасность, сигнализируя встречным машинам о вашем приближении.

Инструкция по установке и подключению противотуманных фар на ВАЗ 2110, 2111, 2112 своими руками

Для самостоятельного монтажа и подключения потребуются слесарные навыки, умение читать и понимать электрические схемы, готовность понести определённые материальные расходы.

Инструменты и материалы

Для установки ПТФ необходимо иметь под рукой:

• мультиметр (мультитестер);
• контрольную лампочку;
• комбинированную отвёртку со шлицевым и крестообразным рабочим органом;
• плоскогубцы;
• кусачки;
• гаечные ключи 8х10, 12х14;
• лёгкий молоток;
• изоленту;
• упаковку термоусадочных трубок.

Можно приобрести готовый комплект противотуманных фар для ВАЗ 2110 или купить всё по отдельности (более дешёвый вариант):

• ПТФ — 2 шт.;
• рамки правая и левая из пластика для противотуманок ВАЗ 2110 — 2 шт.;
• клавишу с жёлтым индикатором-подсветкой;
• реле;
• провод с 2 медными жилами разных цветов диаметром 0,5 мм (для более мощных ламп предпочтительнее диаметр 0,75 мм) — 5 м;
• соединительные клеммы «мама» узкие (одинарные) — 8 шт.;
• колодку «мама/папа» широкую (двойную) для подсоединения к каждой противотуманной фаре — 2 шт.;
• болты М8х45 — 4 шт.;
• «барашки» к болтам М8 — 4 шт.

Самостоятельный монтаж и подключение

Перед установкой ПТФ нужно снять заглушки на переднем бампере и закрепить с помощью рамок противотуманные фары. Лучший вариант: использовать не саморезы, а болты М8х45 с «барашками», которые обеспечивают более прочное крепление и быстрый демонтаж.

Противотуманная фара вставляется в специальную рамку, с помощью которой крепится в отверстии переднего бампера

Установка ПТФ займёт минимум времени, если действовать по такому алгоритму:

1. Подключение к электросети следует начинать с протягивания проводов из-под торпеды в подкапотное пространство. Предварительно их нужно поместить в защитную гофру.
2. Описанная выше операция может потребовать частичной разборки торпеды. На ВАЗ 2112 в заводской электропроводке предусмотрен такой вариант подключения ПТФ, поэтому нужно лишь найти колодки для подключения, которые находятся вблизи заглушек гнёзд в переднем бампере.
3. Снять плюсовую клемму с аккумулятора.
4. Открыть монтажный блок-реле и предохранителей (находится слева внизу от рулевой колонки возле педали муфты сцепления).
5. Открутить отвёрткой саморез и извлечь блок.

Монтажный блок с предохранителями находится с левой стороны вблизи левой ноги водителя

После этого нужно найти выводы предохранителей F4 (служит для защиты правой ПТФ) и F14 (защищает левую противотуманную фару).

Расположение и предназначение плавких предохранителей в монтажном блоке ВАЗ 2110, 2111, 2112 указано на внутренней стороне защитной крышки

Предохранитель F20 обеспечивает защиту задних ПТФ, которые изначально встроены в задние фонари модельного ряда ВАЗ 2110 в виде ламп габаритных огней с двумя нитями. При неблагоприятных погодных условиях вторая нить включается специальной кнопкой, которая расположена на приборной панели.

На заключительном этапе нужно надеть на концы проводов медные разъёмы типа «мама» и вставить их в штеккер согласно прилагаемым электрической и монтажной схемам.

Электрическая схема подключения противотуманных фар ВАЗ 2110, 2111 и 2112 с помощью клавиши с подсветкой и реле

Выбор места для установки кнопки включения противотуманных фар зависит от вида передней панели. Есть определённые нюансы в подключении ПТФ старой и европанели.

Простое подключение своими руками противотуманных фар на ВАЗ 2110 и ВАЗ 2111 со старой передней панелью без подключения реле включения ПТФ

На моделях ВАЗ 2112 с европанелью в автомобильной проводке заводом заложены провода для подсоединения противотуманных фар.

Монтажная схема подключения проводов ПТФ ВАЗ 2112 к заводской проводке, подсоединённой к гнёздам ПТФ, монтажного блока, реле и к кнопке включения с подсветкой (подключается самостоятельно)

Общий алгоритм подсоединения и подключения противотуманных фар

Монтаж противотуманок займёт примерно 1–1,5 часа, если действовать в такой последовательности:

1. Проводка ПТФ прокладывается поверх основной проводки, которая идёт по левому переднему крылу.
2. Питание на кнопку включения ПТФ, вставляемую в гнездо на приборной панели, по рекомендации завода следует брать от предохранителя правых габаритных огней. При этом варианте ПТФ останутся включёнными при выключенном зажигании. Если их не отключить своей кнопкой, аккумулятор быстро разрядится. А вот если ПТФ запитать от кнопки включения основных фар или напрямую от замка зажигания, то они загорятся при повороте ключа зажигания.
3. Подсоединить штеккеры к противотуманным фарам и включить их. Если ПТФ на ВАЗ 2110 и его модификациях не загораются, значит, в монтажную схему вкралась ошибка. В этом случае следует проверить заново каждый элемент цепи.

Вопрос цвета стекла для противотуманных фар

На старых автомобилях стекло противотуманных фар имело желтый цвет, потому многие считают, что так должно быть и сейчас, это правильнее и эффективнее.

На самом деле все обстоит иначе. Сегодня лидеры автопроизводства используют исключительно прозрачные стекла для противотуманных фар, которые во многих компонентах лучше желтых.

Нынешние противотуманки на ВАЗ 2110 доступны в двух исполнениях — прозрачные и рифленые. Большинство выбирает прозрачные стекла, хотя по факту рифленые лучше. Они обеспечивают четкий направленный луч, способный с самой лучшей стороны себя показать во время тумана или дождя.

Готовые комплекты ПТФ

На сегодняшний день в продаже можно встретить 2 вида противотуманок, у которых световое пятно формируется:

1. За счет рисок на стекле (классическая фара с отражателем);
2. За счет линзы (т.н. линзованные).

Полный комплект линзованных фар – проводка, реле и ПТФ с регулировочной системой и заглушками

Совет: Изготовление наклеек на фары позволит защитить линзы от повреждений.

Какие из них выбрать – зависит не только от вашего желания, но и от комплектации набора.

В частности, для установки ПТФ потребуется:

• Полное соответствие комплекта вашей модели автомобиля (в данном случае ВАЗ 2110);
• Система регулировки удобная в обращении (имеется ввиду – без снятия бампера или частичной разборки самой фары);
• Наглядная инструкция о том, как подключить противотуманные фары на ВАЗ 2110.

В каждом «правильном» комплекте есть схема подключения противотуманных фар ВАЗ 2110

Обратите внимание! Только специально сконструированные для ВАЗ 2110 протовотуманки можно установить на автомобиль без каких-либо кузовных работ. К числу производителей, чьи изделия максимально просты в установке, относятся немецкая Bosch и отечественный «Завод Автосвет», цена изделий которого существенно дешевле.

Знаменитые «Киржачи» производятся на предприятии «Завод Автосвет»

Итак, мы с вами выяснили, что автомобили семейства 2110 могут отличаться способом установки ПТФ из-за технических особенностей панели приборов и переднего бампера.

Все остальное (монтаж фар и их интеграция в электросхему) не создадут проблем, поскольку:

1. Автопроизводитель максимально подготовил транспортное средство для установки ПТФ;
2. Самостоятельная работа займет всего 1,5-2 часа чистого времени.

Второй вариант подключения противотуманок

Сначала выберите область для установки приборов – для этого внизу под бампером предусмотрен небольшой отсек. Кстати, фары бывают разными, одни из них рифленые, созданы для рассеивания света, а прозрачные освещают пятнами. Хотя прозрачные агрегаты сегодня пользуются у собственников ВАЗ-2110 большим спросом, специалисты считают их не такими уж полезными.

Монтаж начинается с отсоединения проводов, идущих к датчику уровня жидкости и бачку омывателя. Отсоедините гайку, находящуюся на бачке смывателя, и извлеките целый пучок кабелей, находящихся слева под лонжероном.

Рассматривая разъем Ш1, следует брать во внимание 3 провода: желтого цвета и 2 желто-черных. Отрежьте 2 куска кабеля желтого оттенка, протяните внутрь салона ВАЗ-2110. Далее зачистите кабель, обожмите клеммами достаточной ширины по типу «папа» и определите внутри колодки так, чтобы провод был присоединен к окрашенному в черный с желтым.

Соедините вместе колодку с 2-мя проводами желтого цвета, прижмите их к жгуту, после этого можно монтировать на прежнее место омывающий бачок.

Теперь вам понадобится провод (2 штуки) с длиной до 0,5 м. Добавьте клеммы под массу и закрепите к шпильке, захватите также провод массы, идущий от фары. Когда кабель от противотуманной фары уже находится в переднем лонжероне, протяните кабель там, где планируется фиксация фар. Не забудьте обработать каждый кабель клеммой массы.

Осталось надеть скобы на бампер, а колодки под клемму типа «мама» – на провода. Подготовка фар предполагает вставить в приборы лампочки, специалисты не рекомендуют прикасаться к осветительным лампочкам руками, когда они нагреются, увеличивается риск накала, приспособления могут лопнуть.

Если вы сомневаетесь, что не коснулись лампочек, или точно знаете, что касание было, нужно обезжирить поверхность, воспользовавшись спиртом. Далее подсоедините черный кабель к корпусному основанию, а желтый подведите непосредственно к лампочке. Даже новичок, воспользовавшись этим вариантом монтажа противотуманных фар, сможет разобраться, как правильно подключить противотуманки на ВАЗ-2110, и справится всего за пару часов.

ТОП производителей и моделей ПТФ

Не все фонари могут встать в бампер 2110. Чтобы не ошибиться, мы составили ТОП моделей противотуманок разных производителей:

Вид излучателя и линзы

противотуманные фары ваз 2110 установка снаружи

1) Снимаем заглушки в бампере, чтобы вставить фары.

Снимаем заглушки в бампере.

2) Устанавливаем облицовку противотуманки.

3)Прикручиваем крепления двумя саморезами.

Прикручиваем крепления ПТФ саморезами.

4) Осталось подключить противотуманки на ваз 2110, соединив разъемы.

Подключаем провода соединив разъемы “папа”-“мама”.

• Если ПТФ с ксеноном, то вам необходим корректор фар, для регулировки светового потока.

1) выбираем место для установки — обычно небольшой отсек находящийся под бампером. Для ваз2110 существует два вида ПТФ: рифленые (рассеивающие свет) и прозрачные (свет идет пятнами). Прозрачные – более модный вариант, но наименее полезный.

2) необходимо приобрести клавишу с желтым индикатором, провода, реле, клемму для массы, узкую широкую клеммы типа «папа»и соответствующие им клеммы типа «мама», а также колодки и рамки для фар.

3) Под капотом отсоединяем провода, идущие к датчику уровня жидкости и омывательному бачку. Для откручиваем гайку бачка омывателя и вытягиваем пучок проводов, находящийся под левым лонжероном.

4) В разъеме Ш-1 нам нужны три провода: два желто-черных и один желтый.

5) Затем отрезаем два куска от желтого провода и протягиваем их внутрь салона машины. Зачищаем провода, крепим к ним широкие клеммы типа «папа», после этого вставляем их в колодку, чтобы помеченный провод соединился с желто-черным. Соединяем колодку и прижимаем к жгуту два желтых провода, ставим бачок омывателя на место.

6) Далее берем еще два куска провода длиной 50см каждый. Крепим к ним клемму под массу и прикручиваем к шпильке вместе с проводом массы от фар.

7) протягиваем провод противотуманки из переднего лонжерона, вытаскиваем оба провода там, где будет крепиться сама фара. На каждый провод цепляем широкую клемму массы.

8) Далее надеваем скобы на бампер, а колодки широкой клеммы типа «мама» — на провода

9) Вставляем лампочки в фары.

Совет: вставляем лампочки в фары, не прикасаясь пальцами к самим лампочкам. Иначе после нагрева лампочки лопнут. Если вдруг вы коснулись лампочек, обезжирьте их поверхность.

10) Присоединяем желтый провод к лампочке, а черный к корпусу.

• На всю процедуру установки ПТФ уходит около двух часов.

2) Берем колодку ПТФ, и протягиваем красный провод до черного ящика (ЧЯ), подсоединяем его к колодке реле №85.

Вот этот самый провод.

3) Контакт №3 в колодке Ш-1 запитываем из клеммы №30, находящейся на колодке реле.

4) Контакт №5 из колодки Ш-1 соединяем с клеммой №87 в колодке реле.

Контакт номер пять.

5) Соединяем при помощи коннектора черные провода, на колодке реле №86 и на контакте №4 из колодки Ш-2.

6) Затем подключаем к контакту №1 колодки Ш-1 желтый провод, и ведем его к левой фаре.

Подключаем к контакту №1 колодки Ш-1.

7) К контакту №6 колодки Ш-1 подключаем при помощи желто-черного провода правую фару.

Подключаем правую фару.

8) Вставляем колодку Ш-1 в разъем.

Подключенная колодка Ш-1.

9) Колодку реле размещаем на задней стенке черного ящика.

10) Переходим к приборной панели. Зеленый провод от колодки ПТФ, находящийся на контакте №10 подключаем к контакту №58R (на фото он сверху).

Сверху мы видим тот самый провод.

11) Соединяем два белых провода. Один от колодки ПТФ, а другой – от переключателя освещения с помощью коннектора. Черный провод с черным соответственно. Возвращаем соединения приборов, кнопки и козырек на свои места.

Соединяем белые и черные провода коннекторами.

12) Возвращаем кнопку с проводами ПТФ назад в корпус приборной панели.

Возвращаем провода и кнопку в корпус.

13) Оставшиеся два провода: черный идущий от контакта №7 и розовый исходящий от контакта №9 подключаем к индикатору включения противотуманных фар через колодку.

Подключаем провода через колодку.

14) Вставляем кнопку в панель.

Внимание: Обязательно проверьте, работает ли у вас подсветка кнопки и индикатор включения ПТФ.

Проверяем работу подсветки.

Проверяем работу индикатора.

Подключение противотуманок завершено, дополнительно рекомендуем посмотреть обучающее видео.

Устанавливаем ксенон в противотуманки ваз 2110 своими руками

• Сначала лампочки H1 устанавливаем в крышку от пластиковой бутылки. Затем, при помощи герметика, в фару.

Лампочка установленная в крышку от бутылки.

• Часто встречаются автомобили с ксеноном, установленным в фары главного света. Если пучок света при этом имеет ровные границы возможно даже узаконить ксенон при оформлении документов на авто.

Устанавливаем лампочку при помощи герметика в фару.

• Когда отсутствуют линзы в фарах (имеется лишь отражатель), ваша машина демонстрирует засвет за допустимые границы и приводит к ослеплению остальных участников движения.

Ксеноновые противотуманки с линзами.

• Все достоинства ксенонового света появляются с фокусирующей линзой, которая обеспечивает корректное распределение пучка света. ПТФ с ксеноновым светом — не слепят, если имеют фокусирующую линзу, и делают функцию противотуманки лучше.

Требования к установке ПТФ

Насколько самостоятельная установка противотуманных фонарей законна и не вызовет ли проблем при встрече с сотрудниками ГИБДД? Рассмотрим выдержки из стандартов, по которым ПТФ устанавливает производитель (ГОСТ 8769–75 и ГОСТ 41.48–2004):

1. Количество фонарей – 2 шт.
2. Установка по высоте – не ниже 25 см от дорожного полотна, но ниже фонарей ближнего света.
3. Установка по ширине – не дальше 40 см от габаритных огней.
4. Угол покрытия вертикальный – 5-10 градусов.
5. Угол освещения дорожного покрытия (горизонтальный) – 45-55 градусов.
6. Включаются ПТФ только вместе с габаритными огнями.

Виды приборных панелей и расположение кнопки противотуманных фонарей

Как я уже отмечал выше, в зависимости от модификации автомобили ВАЗ 2110 комплектуются двумя типами панелей: так называемой старой и европанелью. Если у тебя установлена европанель, то место для установки кнопки включения противотуманных фонарей расположено слева от руля, причем эта кнопка размещается в непосредственной близости от кнопки включения габаритных огней.

Выбор противотуманных фар на ВАЗ 2110

Ассортимент ПТФ на ВАЗ 2110 сегодня довольно широк: большие и маленькие, круглые и квадратные, желтые и белые. Какие выбрать? Тут все будет зависеть от твоего вкуса и финансовых возможностей, но несколько советов я все же осмелюсь дать.

1. Желтый свет меньше поглощается водой (а туман и дождь – это вода). Значит, желтые ПТФ будут давать более высокое качество светового пятна, чем белые той же мощности, и при этом они не будут слепить встречных водителей.
2. Форма фар значения не имеет, главное, они должны как можно лучше подходить к посадочным местам твоего бампера.
3. Не стоит брать очень дорогие фары именитых брендов. Чаще всего такие компании берут огромные деньги только за то, что они известны (так называемая доплата за бренд).
4. Перед покупкой возьми фару в руки и внимательно осмотри качество изготовления корпуса и стекол. Даже по весу и внешнему виду ты почувствуешь, стоящая это вещь или барахло, которое развалится после 100 км пробега.

Ниже я приведу некоторые распространенные и доступные модели ПТФ для ВАЗ 2110, которые действительно заслуживают внимания.

Неожиданные причины нерабочих ПТФ на ВАЗ-2110

Самая банальная причина — это перегоревший предохранитель. Но к ней мы вернёмся позже. В конструкции противотуманок, реле, выключателей и ламп существует ещё много до сих пор неизведанного. К примеру, возможной причиной отказа противотуманок может стать совершенно неожиданная поломка.

В первую очередь проверяем сами лампочки, добраться до левой можно через капот. На некоторых версиях ВАЗ-2110 устанавливали ПТФ завода Автосвет (Киржач) с цоколем под лампу Н1. Стоковые лампы не самого лучшего качества и они не любят резких перепадов температуры.

Подобраться через капот к правой противотуманке довольно сложно, проще снять саму фару, вывернув саморезы.

Во время резкого охлаждения, при выезде из гаража зимой, к примеру, или после выключения фар, контактная ножка колбы лампы попросту отваливалась от проводника. При этом визуально галогенка выглядела абсолютно целой. Достаточно было подать плюс непосредственно на саму ножку, как лампа загоралась. Виной всему была некачественная контактная сварка, а обнаружить причину без детального осмотра самой лампы и её демонтажа практически невозможно.

Конечно, предусмотреть все варианты отказа невозможно, но самые распространённые мы рассмотрим.

Правильный монтаж и подключение противотуманных фар ВАЗ 2110 и его модификаций

Не все модели десятого ряда ВАЗ оснащены заводскими противотуманными фарами. Если водитель самостоятельно проводит тюнинг дополнительного освещения, у него есть три варианта решения этой проблемы:

1. Купить передний бампер с уже установленными противотуманными фарами. Их лишь остаётся подключить к автомобильной сети.
2. Купить передний бампер с готовыми штампованными гнёздами под установку ПТФ. В этом случае нужно правильно подобрать комплект противотуманных фар и самостоятельно смонтировать их.
3. Проделать самому в пластике отверстия под ПТФ, закрепить противотуманки и подключить их в сеть автомобиля. Этот вариант позволяет опытному водителю устанавливать на модельный ряд ВАЗ 2110 противотуманки от иностранных авто.

На модельный ряд «десятки» ставятся ПТФ с рифлёными (дают узконаправленный световой поток) или прозрачными (светят пятнами) стёклами.

Требования Правил дорожного движения не содержат обязательного условия установки ПТФ на автомобилях, поэтому отечественные производители не всегда ставят противотуманки на сборочном конвейере. Но есть ГОСТ 8769–75 и ГОСТ 41.48–2004, которые регламентируют количество, расположение и порядок включения всех осветительных приборов, в том числе противотуманных фар.

Требования к монтажу ПТФ

Противотуманные фары устанавливаются согласно определённым правилам:

• количество — 2 штуки;
• не ближе 25 см к поверхности дорожного покрытия;
• не больше 40 см от внешнего контура фар;
• гнёзда для противотуманок должны располагаться ниже верхней точки гнезда фары ближнего света;
• углы прямой видимости ПТФ должны составлять: в вертикальной плоскости 5 о +5 о , в горизонтальной — 45 о +10 о .

Расположение двух ПТФ в передней нижней части автомобиля должно отвечать требованиям ГОСТ 41.48–2004 (пункт 6.3)

Включаются противотуманные фары освещения только одновременно с габаритными фонарями.

Современные марки транспортных средств, как правило, оснащены ПТФ, которые устанавливают сами производители. Для этого на переднем бампере предусматриваются специальные гнёзда. Если противотуманки там не стоят, то отверстия закрыты заглушками, которые легко снимаются.

Если монтаж ПТФ не предусмотрен комплектацией автомобиля, заводские штампованные отверстия для установки противотуманных фар закрываются заглушками на двух винтах

Первые выпуски ВАЗ 2110, 2111 и 2112 не были оснащены отверстиями для установки противотуманных фар, поэтому гнёзда нужно размечать и вырезать собственноручно, с учётом вышеизложенных требований.

Подготовка к установке

Самостоятельное подключение ПТФ на ВАЗ 2110, 2111 и 2112 подразумевает наименьшую разборку передней части автомобиля (желательно без снятия переднего бампера) и передней панели (торпеды). Поэтому прежде чем покупать готовый комплект противотуманок, следует выяснить:

• какая торпеда стоит на вашем автомобиле;
• есть ли штампованные отверстия под них в переднем бампере, какова их форма, а также способ крепления ПТФ.

Действовать нужно внимательно, чтобы не создать себе лишних трудностей. Если гнёзд под противотуманки в пластмассовом бампере нет, то их легко проделать с помощью дрели, нагретой пластинки из металла или выпилить ручным лобзиком. Главное, правильно разметить под размер готового комплекта ПТФ с креплениями, учесть криволинейность бампера, структуру материала (хрупкий, мягкий, твёрдый).

Сделать самостоятельно гнездо в бампере можно с помощью дрели и тонкого сверла диаметром 2–3 мм, часто располагая отверстия по контуру

Нужно запомнить простое правило. Если есть штампованные гнёзда для противотуманных фар, то форму и размер фар подбираем под них. Если отверстий нет, то сначала покупаем ПТФ, а затем по их форме размечаем и проделываем места для крепления противотуманок

Материалы и инструменты

Вы легко можете купить готовый комплект ПТФ со всеми проводами, и тогда не придется разбираться, где находится реле противотуманных фар на ВАЗ 2110. Однако если приобрести запчасти отдельно, это разнообразит варианты установки, плюс позволит финансово сэкономить.

Комплект для подключения

Потому закупить нужно следующее:

• Два комплекта фар;
• Колодки из пластика;
• Рамки для фар;
• Клавишу с желтым индикатором для нее;
• Реле;
• Проводку. Выбирайте вариант с двумя медными жилами и двойной изоляцией, к примеру ШВВП2. Подойдет сечение 0,5 мм, но если лампы будут мощными, лучше 0,75мм;
• Клеммы на массу;
• Клеммы мама/папа — широкие и узкие клеммы.

Маму-папу брать в комплекте с проводами не стоит. Их лучше обжать с помощью пассатижей, когда проводка уже будет соединена.

Обратите внимание на то, какая у вас торпедо. Если она старого образца, покупайте комплект противотуманок для ВАЗ 2110, а если евро торпедо, тогда лучше использовать ПТФ для ВАЗ 2115.

Что касается лампочки, то мощности в 55В более чем достаточно. Брать дешевые противотуманки настоятельно не рекомендуем, поскольку срок их службы очень непродолжительный.

Установка

К приобретенному комплекту предлагается всегда схема подключения противотуманных фар на ВАЗ 2110, потому особых проблем возникнуть не должно. Но учтите, возможно что-то придется подкорректировать, отрегулировать для обеспечения эффективной работы.

Перед тем как установить противотуманные фары на ВАЗ 2110, нужно определиться с местом их расположения. Если конструкцией авто не предусмотрено место для них, тогда монтировать будет под передний бампер.

Схема подключения ПТФ выглядит следующим образом.

1. Прокладываем проводку противотуманных фар на ваш автомобиль. Делается это через левую часть под капотом по крылу. Примерно так же проходит основная проводка.
2. Теперь нужно подключить питание на кнопку, которая расположится на приборной панели. Согласно заводской схеме, питание устанавливается от предохранителя на правых габаритах. Но можете воспользоваться кнопкой включения света или выводом от замка зажигания к включению головной оптики. То есть в такой ситуации противотуманки будут включаться при включенном зажигании. Некоторые берут питание от вывода на габариты. Это делать можно, но не рекомендуется. Если вы забудете отключить ПТФ, аккумулятор вскоре сядет.
3. Соединяем штекеры с фарами. Если после этого не горят противотуманки на ВАЗ 2110, в схеме была допущена ошибка. Проверьте каждый элемент цепи. Определить где находится реле противотуманных фар на ВАЗ 2110 не сложно, потому убедитесь в наличии щелчка реле. Если он присутствует, тогда катушка его активирует. Не редко приходится менять реле.

Последний этап установки начинается уже после того, как все провода были подключены, питание заведено, и свет противотуманок пролился наружу. Речь идет о регулировке.

Проверить, правильно ли светят ПТФ, достаточно просто. Выезжайте на дорогу и смотрите, как работают противотуманные фары. Если свет направлен немного вниз, световой поток задевает как дорожное полотно, так и обочину, значит все работает идеально, и можно не опасаться гнева встречных водителей, которых вы будете слепить.

Если же имеются отклонения от нормы, обязательно выполните регулировку. Эту работу можно выполнить самостоятельно, но потребуются идеальные условия помещения. Потому лучше доверьтесь специалистам с автосервиса, у которых имеется специальный стенд, ровная площадка, оборудование для регулировки.

Виды приборных панелей и расположение кнопки противотуманных фонарей

Как я уже отмечал выше, в зависимости от модификации автомобили ВАЗ 2110 комплектуются двумя типами панелей: так называемой старой и европанелью. Если у тебя установлена европанель, то место для установки кнопки включения противотуманных фонарей расположено слева от руля, причем эта кнопка размещается в непосредственной близости от кнопки включения габаритных огней.

На некоторых модификациях европанели кнопки габаритов и противотуманных фонарей могут располагаться одна над другой:

На обычной, старой панели специального места для установки переключателя ПТФ нет, но есть места для установки дополнительных кнопок любого назначения, в том числе и для подключения ПТФ. Они закрыты заглушками и располагаются на панели переключателей между водителем и пассажиром.

На автомобилях со старой панелью места для дополнительных кнопок располагаются справа от водителя

Указанные места установки выключателя противотуманных фар на ВАЗ рекомендованы, но не обязательны. Ты можешь установить кнопку ПТФ в любом удобном для тебя месте.

Самостоятельное подключение противотуманных фар на ВАЗ 2110: изучаем особенности установки

Постоянно вносимые изменения АвтоВАЗом в свои конвейерные модели приводят к тому, что при детальном ознакомлении одинаковые по документации авто имеют существенные отличия. Например, не все заводские ВАЗ 2110 имеют противотуманные фары (ПТФ).

На фото – «десятка» с противотуманками

Как собирается электрическая схема

Начнём с того, что согласно ГОСТа, противотуманные фары должны включаться одновременно с габаритными огнями. Но это вовсе не означает того, что последние не могут включаться без ПТФ. То есть, при выключенных габаритных огнях противотуманные фары зажигаться не будут.

схема
схемаДля начала устанавливаем реле. Место для этого можно выбрать где угодно, например, за приборной панелью. Провод с 86 контакта подключаем к ближайшему минусовому проводу, подходящему ко всем приборам на панели, либо сажаем его на корпус. После этого тот провод, который будет подключён на 85 – протянем к месту установки кнопки отключения и включения ПТФ и произведём подключение к её контактам. Со второго контакта этого переключателя провод идёт на контакт +12 В на замке зажигания.

Провод с 87 контакта реле протягивается через заглушку на контакт предохранителя, тогда как второй его контакт подключается к плюсовой клемме аккумуляторной батареи. Предохранитель лучше всего располагать как можно ближе к АКБ. К 30 контакту реле подключаются провода, идущие на клемму противотманок, включённых по параллельной схеме. Вторая клемма ПТФ подключается к массе или минусовому проводу расположенных рядом фар основного света.

После этого производится тщательная проверка всех элементов собранной схемы на предмет качества произведённых подключений и отсутствие даже теоретической возможности возникновения короткого замыкания. После этого следует проверить работоспособность схемы, подключив к ней ещё не установленные фары. Только после этого можно приступать к следующему этапу — к подключению противотуманных фар.

ВАЗ 2110 установка противотуманных фар своими руками

Как провести установку и подключить противотуманные фары своими руками
Тюнинг автомобиля понятие модное и каждый автолюбитель желает преобразить свой автомобиль хоть каким бы то ни было образом. Не исключение составляют и отечественные автомобили. Если вы решили провести внешний тюнинг ваз 2110, то, для начала, для вашего автомобиля ваз 2110 установка противотуманных фар будет отличным решением.

Противотуманные фары вещь полезная, но отечественные производители редко оснащают ими автомобили. В разных фирмах стоимость установки противотуманных фар различна и колеблется от 1.5 тыс. руб. до 4 тыс. руб. Если вы хотите сэкономить, то можно установить противотуманные фары самому.

На автомобиль ваз 2110 установка противотуманных фар не отличается сложностью и, в данной статье, мы рассмотрим, как можно ее сделать своими силами. Расположением для противотуманных фар выберем место под бампером.

Для моделей 10 типа существует два вида противотуманных фар: рифленые, которые рассеивают свет и прозрачные, которые светят пятнами и считаются более модными, хотя в использовании хуже. Для установки фар приобретите дополнительно рамки для фар, клавишу, индикатор клавиши (желтый), провода, реле, клемма масса, клемма широкий и узкий папа, клемма широкая и узкая мама, пластиковые колодки.

В разъеме Ш1 находим желтый и желтый с черным провода. В пучке от разъема Ш1 берем 3 провода: желтый, желто-черный и тоненький желто-черный. Под капом отсоединяем провода от бочка омывателя и датчика уровня жидкости. Откручиваем гайку, на которой крепится бочек омывателя. Вытягиваем пучок проводов из под левого лонжерона. Отрезаем от желтого провода 2 куска провода и протягиваем их в салон автомобиля. Провода зачищаем, обжимаем клеммами широкий папа и вставляем в колодку, чтобы желто-черный провод присоединился к помеченному проводу. Колодку соединяем. Прижимаем 2 желтых проводка к жгуту и бочек омывателя ставим на место.

Отрезаем 2 куска провода по 50см, обжимаем клеммы под массу у каждого проводка и все это крепим на шпильке вместе с массой от фары. Провод противотуманной фары протягиваем в переднем лонжероне. Оба провода вытягиваем в месте крепления противотуманной фары. На каждый провод нужно обжать широкую массу. Одеваем на бампер скобы, колодку под широкую маму одеваем на провода. Теперь можно приготовить сами фары. В них вставляем лампочки, но так, чтобы лампочки не касаться пальцами, иначе при нагреве они сразу же лопнут. Поэтому если вы уже дотронулись до лампочки, то нужно ее обезжирить. Присоединяем желтый провод к лампочке, а черный к корпусу. Устанавливаем фары. На ваз 2110 установка противотуманных фар завершена. Занимает данная процедура около 1.5 часов. Кардинальным образом отличается установка противотуманных фар 2107, от 2110, здесь используется совершенно другая схема подключения.

Как правильно смонтировать и подключить противотуманные фары на ВАЗ 2110, 2111, 2112

В ненастье, когда над дорогой стелется туман или выпадают обильные осадки, основное освещение автомобилей плохо справляется со своей ролью. Причина заключается в том, что главные фары были сконструированы в расчёте на ясную хорошую погоду. Противотуманки же ставятся для использования при плохих погодных условиях. Именно поэтому они незаменимы в холодное время года. Для монтажа ПТФ необязательно обращаться в автосервис, опытные владельцы ВАЗов вполне могут сделать это самостоятельно.

Зачем нужны противотуманные фары

Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.

Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.

При сильном тумане правильно смонтированное дополнительное освещение даст видимость боковой линии разметки дорожного полотна не более 10 метров. Но и этого вполне хватит для соблюдения безопасности, так как в условиях плохой видимости автомобили едут на предельной малой скорости.

При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.

Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.

Правильный монтаж и подключение противотуманных фар ВАЗ 2110 и его модификаций

Не все модели десятого ряда ВАЗ оснащены заводскими противотуманными фарами. Если водитель самостоятельно проводит тюнинг дополнительного освещения, у него есть три варианта решения этой проблемы:

1. Купить передний бампер с уже установленными противотуманными фарами. Их лишь остаётся подключить к автомобильной сети.
2. Купить передний бампер с готовыми штампованными гнёздами под установку ПТФ. В этом случае нужно правильно подобрать комплект противотуманных фар и самостоятельно смонтировать их.
3. Проделать самому в пластике отверстия под ПТФ, закрепить противотуманки и подключить их в сеть автомобиля. Этот вариант позволяет опытному водителю устанавливать на модельный ряд ВАЗ 2110 противотуманки от иностранных авто.

На модельный ряд «десятки» ставятся ПТФ с рифлёными (дают узконаправленный световой поток) или прозрачными (светят пятнами) стёклами.

Требования Правил дорожного движения не содержат обязательного условия установки ПТФ на автомобилях, поэтому отечественные производители не всегда ставят противотуманки на сборочном конвейере. Но есть ГОСТ 8769–75 и ГОСТ 41.48–2004, которые регламентируют количество, расположение и порядок включения всех осветительных приборов, в том числе противотуманных фар.

Требования к монтажу ПТФ

Противотуманные фары устанавливаются согласно определённым правилам:

• количество — 2 штуки;
• не ближе 25 см к поверхности дорожного покрытия;
• не больше 40 см от внешнего контура фар;
• гнёзда для противотуманок должны располагаться ниже верхней точки гнезда фары ближнего света;
• углы прямой видимости ПТФ должны составлять: в вертикальной плоскости 5 о +5 о , в горизонтальной — 45 о +10 о .

Включаются противотуманные фары освещения только одновременно с габаритными фонарями.

Современные марки транспортных средств, как правило, оснащены ПТФ, которые устанавливают сами производители. Для этого на переднем бампере предусматриваются специальные гнёзда. Если противотуманки там не стоят, то отверстия закрыты заглушками, которые легко снимаются.

Первые выпуски ВАЗ 2110, 2111 и 2112 не были оснащены отверстиями для установки противотуманных фар, поэтому гнёзда нужно размечать и вырезать собственноручно, с учётом вышеизложенных требований.

Подготовка к установке

Самостоятельное подключение ПТФ на ВАЗ 2110, 2111 и 2112 подразумевает наименьшую разборку передней части автомобиля (желательно без снятия переднего бампера) и передней панели (торпеды). Поэтому прежде чем покупать готовый комплект противотуманок, следует выяснить:

• какая торпеда стоит на вашем автомобиле;
• есть ли штампованные отверстия под них в переднем бампере, какова их форма, а также способ крепления ПТФ.

Действовать нужно внимательно, чтобы не создать себе лишних трудностей. Если гнёзд под противотуманки в пластмассовом бампере нет, то их легко проделать с помощью дрели, нагретой пластинки из металла или выпилить ручным лобзиком. Главное, правильно разметить под размер готового комплекта ПТФ с креплениями, учесть криволинейность бампера, структуру материала (хрупкий, мягкий, твёрдый).

Нужно запомнить простое правило. Если есть штампованные гнёзда для противотуманных фар, то форму и размер фар подбираем под них. Если отверстий нет, то сначала покупаем ПТФ, а затем по их форме размечаем и проделываем места для крепления противотуманок.

Инструкция по установке и подключению противотуманных фар на ВАЗ 2110, 2111, 2112 своими руками

Для самостоятельного монтажа и подключения потребуются слесарные навыки, умение читать и понимать электрические схемы, готовность понести определённые материальные расходы.

Инструменты и материалы

Для установки ПТФ необходимо иметь под рукой:

• мультиметр (мультитестер);
• контрольную лампочку;
• комбинированную отвёртку со шлицевым и крестообразным рабочим органом;
• плоскогубцы;
• кусачки;
• гаечные ключи 8х10, 12х14;
• лёгкий молоток;
• изоленту;
• упаковку термоусадочных трубок.

Можно приобрести готовый комплект противотуманных фар для ВАЗ 2110 или купить всё по отдельности (более дешёвый вариант):

• ПТФ — 2 шт.;
• рамки правая и левая из пластика для противотуманок ВАЗ 2110 — 2 шт.;
• клавишу с жёлтым индикатором-подсветкой;
• реле;
• провод с 2 медными жилами разных цветов диаметром 0,5 мм (для более мощных ламп предпочтительнее диаметр 0,75 мм) — 5 м;
• соединительные клеммы «мама» узкие (одинарные) — 8 шт.;
• колодку «мама/папа» широкую (двойную) для подсоединения к каждой противотуманной фаре — 2 шт.;
• болты М8х45 — 4 шт.;
• «барашки» к болтам М8 — 4 шт.

Самостоятельный монтаж и подключение

Перед установкой ПТФ нужно снять заглушки на переднем бампере и закрепить с помощью рамок противотуманные фары. Лучший вариант: использовать не саморезы, а болты М8х45 с «барашками», которые обеспечивают более прочное крепление и быстрый демонтаж.

Установка ПТФ займёт минимум времени, если действовать по такому алгоритму:

1. Подключение к электросети следует начинать с протягивания проводов из-под торпеды в подкапотное пространство. Предварительно их нужно поместить в защитную гофру.
2. Описанная выше операция может потребовать частичной разборки торпеды. На ВАЗ 2112 в заводской электропроводке предусмотрен такой вариант подключения ПТФ, поэтому нужно лишь найти колодки для подключения, которые находятся вблизи заглушек гнёзд в переднем бампере.
3. Снять плюсовую клемму с аккумулятора.
4. Открыть монтажный блок-реле и предохранителей (находится слева внизу от рулевой колонки возле педали муфты сцепления).
5. Открутить отвёрткой саморез и извлечь блок.

После этого нужно найти выводы предохранителей F4 (служит для защиты правой ПТФ) и F14 (защищает левую противотуманную фару).

Предохранитель F20 обеспечивает защиту задних ПТФ, которые изначально встроены в задние фонари модельного ряда ВАЗ 2110 в виде ламп габаритных огней с двумя нитями. При неблагоприятных погодных условиях вторая нить включается специальной кнопкой, которая расположена на приборной панели.

На заключительном этапе нужно надеть на концы проводов медные разъёмы типа «мама» и вставить их в штеккер согласно прилагаемым электрической и монтажной схемам.

Выбор места для установки кнопки включения противотуманных фар зависит от вида передней панели. Есть определённые нюансы в подключении ПТФ старой и европанели.

На моделях ВАЗ 2112 с европанелью в автомобильной проводке заводом заложены провода для подсоединения противотуманных фар.

Общий алгоритм подсоединения и подключения противотуманных фар

Монтаж противотуманок займёт примерно 1–1,5 часа, если действовать в такой последовательности:

1. Проводка ПТФ прокладывается поверх основной проводки, которая идёт по левому переднему крылу.
2. Питание на кнопку включения ПТФ, вставляемую в гнездо на приборной панели, по рекомендации завода следует брать от предохранителя правых габаритных огней. При этом варианте ПТФ останутся включёнными при выключенном зажигании. Если их не отключить своей кнопкой, аккумулятор быстро разрядится. А вот если ПТФ запитать от кнопки включения основных фар или напрямую от замка зажигания, то они загорятся при повороте ключа зажигания.
3. Подсоединить штеккеры к противотуманным фарам и включить их. Если ПТФ на ВАЗ 2110 и его модификациях не загораются, значит, в монтажную схему вкралась ошибка. В этом случае следует проверить заново каждый элемент цепи.

Видео: подключаем противотуманные фары ВАЗ 2110

Убедиться, правильно ли освещают противотуманные фары, сравнительно просто. Нужно заехать на дорожное полотно вечером или в тёмное время суток и включить ПТФ. Если световой поток направлен слегка вниз и освещает не только проезжую часть, но и обочину, значит всё сделано верно. В этом случае встречные водители не будут ослеплены светом ваших ПТФ и гарантируется достаточная видимость при плохих погодных условиях.
