Дымогенератор своими руками (hand made) для проверки герметичности воздушных и вакуумных и систем выхлопа автомобиля

Дымогенератор своими руками для проверки герметичности воздушных и вакуумных и систем выхлопа автомобиля

Для диагностики подсосов воздуха во впускной, выпускной, вакуумной системах двигателя самым эффективным средством на мой взгляд является продувка дымом. Она позволяет быстро и наглядно найти место негерметичности системы. Чаще всего эта проверка необходима при регистрации ошибок связанных с бедной смесью.

Самый дешёвый и быстрый способ сделать дымогенератор своими руками, это выполнить его из подручных средств, которые легко найдутся в любой шиномонтажке. Список ингредиентов, прост как весенний салат:

► любая пластиковая бутылка 0,5 литра;
► пара колёсных сосков (можно даже бу);
► пара шлангов;
► насос для подачи воздуха (подойдёт колёсный насос или резиновая груша);
► и спички с сигаретой (Минздрав предупреждает. Куренье это Яд! Доктор Ливси).

Самый простой и дешёвый способ создать дымогенератор из бутылки, двух сосков, шлангов и сигареты

Это очень неплохой и рабочий вариант, если вам нужно проверить герметичность раз в год и поэтому, после мыканий с банками и сигаретами… Я решил запилить нормальный мобильный дымогенератор своими руками.

Ещё один из дешёвых и недорогих вариантов — недорогой цилиндрический вэйп ≈ 400₽. Со слов пользователей данного варианта хватает для проверки 6-8 автомобилей и не требует компрессора или насоса.

Ну, а теперь о моём дымогенераторе.

К итоговой конструкции шел постепенно. Началась она с проб и ошибок. И самым бесценным, а именно опытом и хотел с вами поделиться.

Компоненты для дымогенератора.

Сначала была неправильно выбрана свеча накала, она была слабая. В добавок корпус был очень энергоемкий. Она ни фига не дымила, а если и дымила, то не могла поддерживать дым более 5 секунд, свеча не успевала сжигать масло.

В итоге увидел решение на Камазовской свече, которая используется ещё на многой другой дизельной технике. Факельная свеча 1102.3740. Она идеальна для этой затеи т.к. имеет отвод через который в штатном варианте подается топливо.

Электро-факельная штифтовая свеча для КАМАЗ, ЗИЛ, МАЗ 1102.3740, как одна из комплектующих для самодельного дымогенератора

В дымогенераторе через этот отвод подается воздух. Прямо в центр свечи и выталкивает дым из своего истока. В отводе установлен, то ли фильтр, то ли ограничитель давления, я честно не вникал, воздух через него проходит с затруднением, поэтому пришлось просверлить его сверлом на 2мм. Его, конечно, можно выкрутить совсем, но отверстие при этом будет довольно большим и в процессе работы существует вероятность того, что масло будет вытекать в трубку.

К отводу припаял медную трубку и повернул её вверх, чтобы исключить попадания масла в шланги.

Дымогенератор своими руками

Кому интересен принцип работы электро-факельной свечи, смотрите здесь.

Штатный компрессор сильно ограничивал в перемещениях, либо гараж, либо рядом. Накачивать грушей как в варианте с сигаретой даже в мыслях не было.

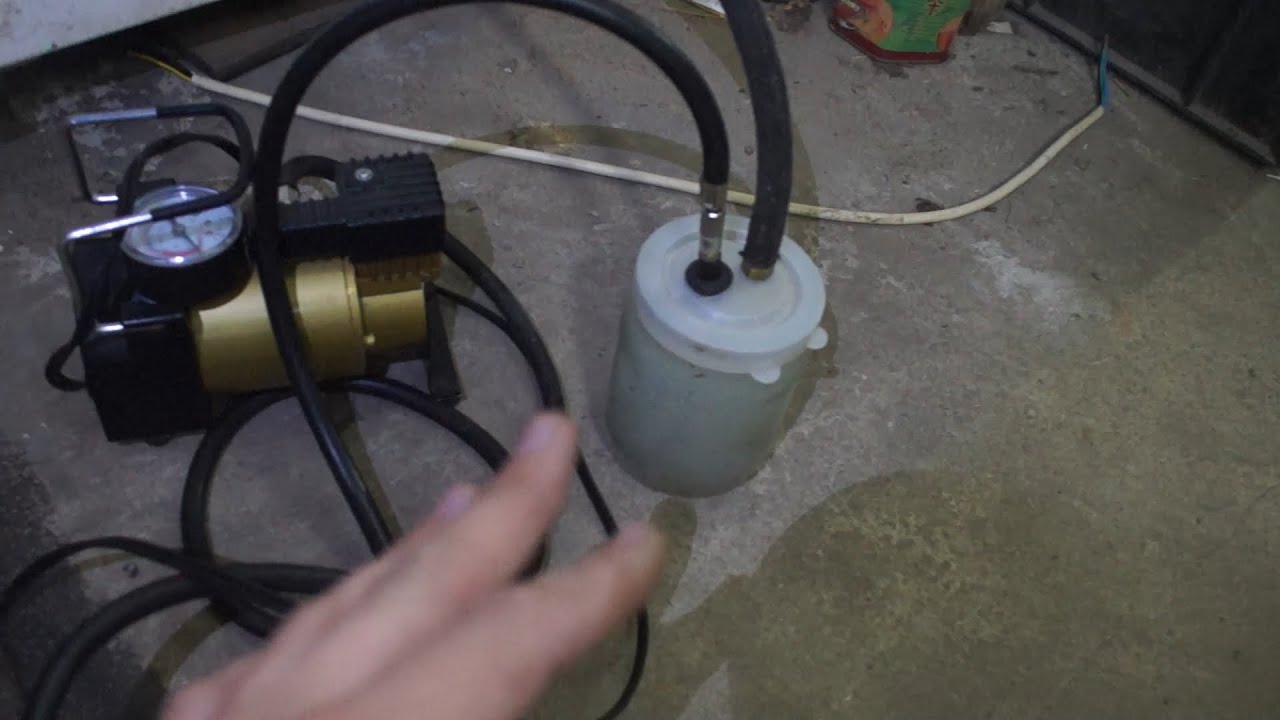

Решение пришло довольно быстро, автомобильный компрессор. Сначала все соединялось шлангами, но это довольно неудобно. На продуваемом пациенте в итоге 2 шланга, 2 комплекта провода на аккумулятор, к тому же нужно включать, выключать компрессор постоянно, и при этом бардаке ещё искать утечку.

В итоге компрессор был вкорячен на одну площадку вместе с самим дымогеной. Это позволило убрать лишние провода, на АКБ осталось только 2 провода питания плюс и минус. Установлена кнопка для включения самой свечи с фиксированным положением вкл/выкл.

Для компрессора использована кнопка без фиксации на выносном проводе. В процессе эксплуатации кнопка в руке, не нужно никуда тянуться.

Тут все проще, когда использовал от гаражного компрессора то на нём в штатном исполнении предусмотрен регулятор. На "автомобильном" компрессоре его разумеется нет. Приколхозил то что нашел в закромах. Единственное заменил манометр на 2кг, штатный там 10 или 12 не помню точно.

В работе используется давление не более 1кг, бара, 15пси кому в чем удобнее)) Заказывать пришлось с китая, в наличии здесь ничего подобного не нашел.

Дымогенератор своими руками

Топливо (масло).

Любое жидкое масло (растительное не пробовал).

Масло для массажа типа джонсон бэби и т.п. хвалят что не имеет ни какого запаха, сам не проверял. Глицерин, также мало вонючий, и при этом хорошо дымит, для гурманов можно использовать заправку электронных сигарет)) Про Минздрав писал выше ☠.

Дымогенератор своими руками (общий вид)

Сам чаще всего использую просто что попадется, к запаху сгоревшего масла в 2х-тактном моторе привык с детства. На выезд смазка в баллоне. Ситуации бывали всякие, лил и вэдэшку, и подобные жидкие ключи, короче все что было в доступе.

Не сверхгорючее разумеется.

На один сеанс, как правило, хватает 5 мл масла.

Конструкция, как видно, незамысловатая и простая для понимания.

Схема работы дымогенератора для проверки герметичности систем: выхлопа, впуска, вакуумной, адсорбера

Кто-то меня просил показать как работает, записал видео, все ни как не нашлось времени нормально домонтажить и убрать пробелы, но прошел уже практически год с того времени, и выкладываю как есть. За просмотры не парюсь, поэтому шутки про я у мамы блохер не вкатят))

Как вариант, существуют также готовые наборы дымогенераторов, стоимостью от 5 000₽ на А_Л_и или от 8 000 = 12 000₽ от российских производителей. Естественно в цену не входит насос для подачи воздуха.

Как сделать дымогенератор своими руками для авто и получить эффектный дымовой эффект

Дымогенератор – это приспособление, используемое для создания дымового эффекта внутри автомобиля. Оно позволяет добавить некоторую драматичность и эстетику во время автомобильных съемок, показов или просто для того, чтобы привлечь внимание к вашему автомобилю. В этой статье я расскажу вам, как сделать дымогенератор своими руками для авто.

Что потребуется:

• Алюминиевая банка;
• Трубка с гнездом для розжига;
• Дрель или отвертка;
• Фитиль для заполнения банки;
• Жидкость для дымогенератора (продается в специализированных магазинах);
• Огнеупорный клей;
• Катушка провода;
• Зажигалка.

Инструкции:

1. Освободите алюминиевую банку от всей этикетки и клейких остатков.
2. С помощью дрели или отвертки создайте небольшое отверстие в крышке банки для прохода трубки.
3. Вставьте трубку с гнездом для розжига в отверстие. Убедитесь, что она плотно фиксируется.
4. Примените огнеупорный клей для герметизации отверстия вокруг трубки.
5. Наполните банку жидкостью для дымогенератора, следуя инструкциям производителя.
6. Заполните фитиль внутри банки.
7. С помощью катушки провода соедините крышку банки и гнездо для розжига.
8. Зажгите фитиль и закройте крышку тщательно.
9. Дымогенератор готов к использованию.

Важно отметить, что дымогенераторы, созданные своими руками, могут быть опасными, поэтому необходимо быть предельно осторожным при их использовании. Убедитесь, что в окружающих вас условиях нет воспламеняющихся материалов и что вы соблюдаете все необходимые меры предосторожности.

Использование дымогенератора может придать вашему автомобилю уникальный образ и помочь привлечь внимание на дороге или во время различных съемок. Однако, помните, что неправильное его использование может привести к возникновению дорожно-транспортного происшествия или повреждению вашего автомобиля. Поэтому рекомендуется обратиться к профессионалам, если у вас нет опыта работы с дымогенераторами.

Как сделать дымогенератор своими руками для авто

В крышке проделайте два отверстия под ниппели. Для герметичности конструкции диаметр сверла должен быть немногим меньше диаметра посадочного места ниппеля. Выкрутите из одного ниппеля золотник – через него дым будет поступать через трубку во впускной тракт. Зажгите сигарету и установите ее в ниппель с золотником. После закрытия крышки можете включить насос.

Особенности поиска подсоса воздуха

• уплотнительные кольца форсунок;
• место примыкания впускного коллектора к ГБЦ;
• пневматические клапаны с вакуумным управлением. Чаще всего страдают их диафрагмы;
• трещины, порезы на шлангах вакуумной системы;
• место примыкания дроссельной заслонки к впускному коллектору;
• ось вращения дроссельной заслонки. Изнашивается как ось, так и ее посадочное место в корпусе ДЗ;
• уплотнительные резинки пластиковых впускных систем. На многих современных авто впускной коллектор состоит из 2 частей. Из-за частого перепада температур и постоянных вибраций резиновые изделия со временем теряют эластичность. Задубевшие прокладки начинают пропускать, провоцируя подсос воздуха в двигателе;
• места соединения патрубков, шлангов вакуумной системы. Причина чаще всего в неплотно зажатых хомутах либо обломанных штуцерах.

Другие варианты конструкции

• кусок трубы квадратного сечения;
• 3 пластины для крышки и дна;
• 2 ниппели для бескамерных автомобильных шин;
• свеча накаливания с дизельного двигателя. Конкретно в моем случае свеча была снята с автомобиля Opel Astra F с двигателем 1.7 DR;
• провода, клеммы, «крабы» для подключения свечи к АКБ.

Обратите внимание, что на многих современных дизельных двигателях устанавливаются быстродействующие свечи накаливания, управляющиеся ШИМ-сигналом. Их нагревательный элемент не рассчитан на долгую работу при +12В. В дымогенераторе, питающемся напрямую от АКБ, такая свеча быстро перегорит.

Дымогенератор со свечей накаливания

Первым делом я подготовил деталь под сварку, вырезал из уголка 2 заготовки, которые в будущем станут днищем и верхней крышкой. Сначала приварил низ, сразу же просверлил отверстие и нарезал в нем резьбу под свечу накаливания. В моем случае свеча имеет резьбу М12х0.75 (отверстие должно быть диаметром 10,25).

Вырезал 2 отверстия под установку ниппелей. Тот, что повыше, будет штуцером для выхода дыма (золотник из него предварительно выкрутил), соответственно, через второй будет подаваться воздух.

Решение с ниппелями друг напротив друга, как показала практика, не очень удачное. Часть подаваемого воздуха сразу попадает в выходное отверстие, что уменьшает концентрацию дыма. Как вы увидите на финальном варианте, ниппель для подачи воздуха был перенесен на верхнюю крышку.

Диаметр посадочных мест ниппелей около 14 мм. Для лучшей герметичности место посадки в корпус немного смазал прокладочным герметиком.

Первоначальный вариант конструкции дымогенератора не предполагал наличие съемной крышки. Заливать масло и контролировать его уровень думал через отверстие в крышке, в которое после заправки должен был вкручиваться болт М12. Но как показали первые испытания, контролировать уровень сложнее, чем я думал. Поэтому сверху уже имеющейся крышки на прихватки приварил еще одну пластинку.

На противоположных краях просверлил два отверстия диаметром 5 мм. Позже в нижней пластине была нарезана резьба М6х1, а верхнее отверстие рассверлено до 5,5 мм. Также в нижней крышке был вырезан лючок. Еще одно преимущество такого исполнения – возможность после заправки маслом положить внутрь металлическую посудомоечную губку, которая будет играть роль маслоотделителя. Она будет препятствовать поднятию крупных капель масла во впускной тракт. На нижнюю часть верхней крышки была приклеена резиновая прокладка, вырезанная из велосипедной камеры.

Чтобы уменьшить заправочный объем масла, на свечу накрутил гайку, после чего саму свечу ввернул в корпус дымогенератора. Герметизировал соединение эпоксидной смолой. Но корпус в процессе работы свечи неплохо нагревается, поэтому есть опасения насчет долговечности такого способа уплотнения. Возможно, придется придумать что-то надежнее.

Крышка на месте. Один из болтов ее крепления служит для подключения массового вывода свечи накаливания.

Перед заправкой выкрутил второй золотник и тщательно продул весь корпус сжатым воздухом. Не хочется, чтобы во впускной коллектор вместе с дымом попали металлические ошурки.

А вот так выглядит финальный вариант с перенесенным ниппелем. Концентрация дыма при такой конструкции позволяет без труда выявить подсос воздуха в двигателе.

Дымогенератор своими руками. Для автолюбителей, и ремонтников авто ⁠ ⁠

Всем привет, пикабушнички и подписчики! Данная тема для автомобилистов, предпочитающих ремонтировать свое авто, своими руками. Этот прибор позволяет искать подсосы воздуха в воздушной магистрали авто (проверять на целостность). Сегодня расскажу Вам о дымогенераторе аля «колхоз-самопал».

Так как стала необходимость иметь в наличии дымогенератор, принял решение собрать самостоятельно, в виду того, что мне нравится конструировать (чтобы работало) и обилие информации в интернете на данную тематику. Я не изобрел велосипед и не претендую на лавры, а создаю пост для коллег-автолюбителей, которым возможно когда-то понадобится подобный девайс. И так, у нас в итоге получился бюджет постройки 1000 рублей. Нам необходимо добиться вот такого результата (схема)

Прошу простить за схему, пытался изобразить в фотошопе.

Для создания нам понадобится

1. Шприц для твердой смазки на 100гр — 300 руб.

2. Свеча накаливания от дизельного двигателя (от пежо лучше всего) — 200 руб.

3. Провода\крокодилы\термоусадка\клемы — 180 руб.

4. Шланги\хомуты\гайка\медная шайба\резиновые шайбы\сосок с нипелем для колесного диска — 200 руб.

5. Сетка для мытья посуды — 20 руб.

6. Сверла нужного диаметра и обрезок медной трубки (диаметром 6мм) 100 руб.

И теперь по шагам. Для начала нам понадобится шприц для твердой смазки, брал вот такой:

Сохранить в Альбом

От него нам понадобится только корпус, который идеально подходит под емкость для дымогенератора. Далее нам необходимо его разобрать полностью (процесс не фотографировал, за ненадобностью, там и так все понятно), до вот такого состояния

Нам необходима для дальнейшей работы, только крышка и сама емкость, где будет происходить процесс дымогенерации.

Далее подготавливаем крышку для нашего дымогенератора, для этого в уже имеющееся технологическое отверстие я вклеил на эпоксидку, кусок медной трубки, диаметром 6мм и 160мм в длину, получилось вот так:

При помощи медной трубки, необходимо задать направление воздуха, для того чтобы была эффективная дымоотдача, нам следует погрузить медную трубку в масло (ATF), воздух проходя через масло. будет эффективнее выдавливать дым на выход (данный процесс изображен на схеме). Также на схеме изображено, каким образом необходимо вклеить медную трубку, т.е. ее нужно в имеющееся технологическое отверстие вставить до конца, дабы перегородить и направить воздух, двигаться именно по трубку. Далее нам нужно не до конца рассверлить медную трубку (отмечено красным пунктиром), и сделать отверстие для выхода дыма (отмечено синим пунктиром):

Таким образом мы направили движение воздуха. Во входное отверстие (вход воздуха), я вкрутил и посадил на клей, сосок с нипелем от колесного диска (предварительно обрезав все лишнее) вот такой:

На конечном фото будет видно его расположение. Теперь перейдем к подготовке электрической части, нашего дымогенератора. Я решил сделать провода с крокодилами, чтобы подавать питание на свечу накаливания от аккумулятора. С изготовлением проводки не возникает никаких проблем, процесс прост — обрезать\зачистить\подпаять\обжать\термоусадочкой усадить -), получилось вот так:

Приобрел прозрачную трубку, чтобы видеть дым на выходе, также приобрел латунный переходник с резьбы — на «елку» под хомут. Собрал воедино:

Наконечник использовал тот, который шел с шприцем в комплекте (не пропадать же добру).

Собираем свечу с проводкой и водружаем на место:

Свеча вставляется в технологическое отверстие емкости, расположенное внизу. Не забываем использовать шайбы и резиновые прокладки, чтобы масло снизу не сочилось (я использовал вот такое):

Собираем все в кучу и получаем дымогенератор -)

Прошу простить за корявость изложения, отвечу на все вопросы. Прошу также простить за качество фотографий, пришлось снимать на свечу накаливания, держа ее в зубах 0_о. Всем спасибо. Также прошу простить, за отсутствие видео отчета о работе сего девайса. Я пока не знаком с видеоблоггингом. Еще раз упомяну — отвечу, на все вопросы.

Выдержит ли он конкуренцию?))))

Вот это я понимаю — дрипка. Как аромат? Наваливает?

Зачем нужна сетка для мытья посуды я так понял установить в низ колби где находится свича накала и масло?

Как я хотела "установить" видеорегистратор на СТО⁠ ⁠

Купила видеорегистратор. На двухстороннем скотче вместо присоски. Предположила, что сама не смогу приклеить. Я вообще сторонник того, что всякие «специфические» действия/работы/услуги должны выполнять специально обученные люди, то есть профессионалы с опытом. Позвонила в одно СТО рядом с домом. Озвучили ценник за «установку видеорегистратора» — 1500р. Позвонила в другое — 2000р. В третьем сказали — 3000-4000р. И это за «установку видеорегистратора» без подсоединения к бортовой сети: просто наклеить регик на стекло, провести кабель по передней стойке, потом под бардачком и воткнуть в прикуриватель. Спросила на всех трёх СТО, может можно просто наклеить мне сам регик на стекло рублей за 500, а дальше я сама? Всё отказались. Задавила жаба устанавливать видеорегистратор за такие деньги. Посмотрела несколько видео на Ютубе, сама приклеила регик и протянула провод в прикурку. Я молодец! Гордилась собой целый день. Сейчас заказала и жду парковочный кабель с Али. Вот он как раз присоединяется к бортовой сети. боюсь звонить на СТО и спрашивать стоимость установки. По описанию в инструкции там всего три клеммы воткнуть в предохранители, но где-то под защитой пластика. Наверняка тоже минимум 1,5 рубля попросят. Опять думаю, что сама не справлюсь. Но внутренняя жаба заставляет смотреть Ютуб.

Как сделать дымогенератор своими руками для авто

Дымогенератор

Судя по живому интересу, проявленному посетителями форума к возможности самостоятельного изготовления данного устройства, было решено оформить описание в виде отдельной статьи.

©Михаил Кочкин (aka КММ), г. Волжский.

Для начала предлагаю Вам посмотреть следующий видеоролик, в котором рассказывается для чего нужен дымогенератор.

А теперь предлагаю свой вариант дымогенератора. Источником дыма является детское масло «Johnson’s Baby». Нагревательным элементом служит факельная свеча 1102.3740 от КАМАЗа. Данная свеча рассчитана на 18 V, ток потребления – 6 A. Я ее доработал. Отверстие для подачи топлива заглушил.

Принцип работы генератора:

В моем варианте корпусом послужила старая оправка для сальника с некоторыми доработками. Крышкой дымогенератора послужила крышка от 20-ти литровой алюминиевой канистры, которые раньше вытачивали сами. Минимум токарных работ.

И, наконец, окончательный вариант устройства:

Механический таймер для дымогенератора взят от старой стиральной машины. Также подойдут таймеры от СВЧ-печей.

Для нормальной работы уcтройства необходимое давление должно составлять 0,8 – 1 атм., которое можно получить от любого компрессора.

Привожу чертежи своего дымогенератора (основы). Конструктивно может быть выполнено и по-другому.

Сразу отвечу на часто задаваемые вопросы.

Можно ли использовать для подачи воздуха отверстие в свечи?

Да, можно. Но при этом трубка подачи воздуха должна находиться выше уровня масла. И свечу надо поместить в саркофаг, иначе при такой подаче воздуха вместе с дымом будет попадать масло.

Почему штуцера для подачи воздуха и дыма находятся под углом?

Потому что корпус был изготовлен из уже существующей заготовки, но это оправдалось и конструктивно. Нет перегибов шлангов.

Какой должен быть уровень масла?

Уровень масла должен быть чуть ниже высшей точки свечи. Масло непосредственно заливается в корпус.

Что может быть использовано в качестве нагревательного элемента?

Могут быть использованы свечи накаливания от дизелей (срок службы свечей сильно зависит от их длительности включения. Таймер необходим).

Профессиональный дымогенератор для определения герметичности из подручных средств. Как сделать дымогенератор своими руками для авто

Чтобы уменьшить объем заливаемого масла, я накрутил гайку на пробку, а затем вкрутил саму пробку в корпус дымогенератора. Я запечатал соединение эпоксидной смолой. Но при нанесении воска тело нагревается, поэтому есть опасения по поводу долговечности этого метода запечатывания. Возможно, вам придется найти что-то более надежное.

Как сделать дымогенератор для авто своими руками? Интересный способ диагностики. Мастерим генератор дыма для автомобиля своими руками Особенности и предназначение

Автомобиль — это кластер взаимосвязанных модулей и систем, которые, к сожалению, выходят из строя в процессе эксплуатации. Если возникают непредвиденные сбои, автомобиль отправляется на диагностику для определения причины неисправности.

Диагностика обычно означает проверку основных систем автомобиля с помощью электронного тестера. Однако не всегда необходимо использовать это оборудование для поиска причины, поскольку часто проблема настолько проста, что ее можно решить в гараже.

Если проблема связана с утечкой в одной из систем автомобиля, вам необходимо приобрести генератор дыма для автомобиля. Покупка такого устройства обойдется примерно в шесть тысяч рублей. Если вы хотите сэкономить, то можете сделать дымогенератор для автомобиля своими руками.

Характеристика дымогенератора

Каково устройство дымогенератора, каков принцип работы системы? Как сделать установку своими руками, какие чертежи и схемы можно для этого использовать? Для начала давайте проанализируем вопрос о назначении и работе.

Назначение и функции

Дымогенератор — это устройство, используемое для автоматической диагностики, в частности, для проверки герметичности

• впускной системы,
• выхлопные газы,
• выхлопной системы электростанции,
• 冷却システム、
• для обнаружения отверстий в резине,
• для диагностики герметичности фар, если они помутнели и т.д.

Что касается принципа работы, то дымогенератор для диагностики основан на применении и производстве густого белого дыма и его последующем выпуске в диагностируемые системы. Для того чтобы дым достиг всех проверяемых узлов, он должен подаваться под низким давлением, что абсолютно необходимо, так как это заставит дым искать возможные повреждения и утечки. Благодаря давлению прибор обнаруживает даже небольшие микротрещины, которые невозможно определить визуально.

Конструкция такого генератора может варьироваться в зависимости от конкретного применения и производителя.

Простейшие дымогенераторы состоят из:

• ポンプ、
• 圧力計、
• ゴム、
• соединительный разъем,
• 配線、
• вытяжное устройство,
• клеммы для подключения к аккумулятору или адаптеру прикуривателя,
• Самые современные системы также оснащены блоком управления (видео с TEXaS TV).

Преимущества и недостатки использования

Начнем с основных преимуществ:

• Прежде всего, это способность быстро обнаружить возможные утечки в работе определенных систем автомобиля,
• прежде всего, эргономичность и надежность устройств, если речь идет о фирменных установках,
• Благодаря наличию блока управления в фирменных устройствах, владелец автомобиля может самостоятельно изменять значение плотности дыма во время диагностических проверок,
• Если прибор оснащен таймером, он предотвращает перегрев нагревательного компонента и, как следствие, повреждение,
• Фирменные устройства имеют специальный резервуар, который позволяет хранить жидкий дым в течение длительного времени,
• При необходимости система может быть установлена в машинном отделении или на стене гаража.

Что касается недостатков, то стоимость не такая низкая, как хотелось бы, когда речь идет о фирменных системах. Если вы хотите создать такое устройство своими руками, то должны понимать, что это требует определенных навыков и знаний.

Инструкция по изготовлению

Если четко следовать инструкциям, то процесс создания автомобильного дымогенератора не вызовет никаких проблем. В целом, конструкция и схема такого устройства достаточна, но желательно ознакомиться с конструкцией генератора из шприцов и твердой смазки.

Для этого вам понадобится:.

• Шприцы,.
• Свеча накаливания, используемая в дизельных двигателях
• Проводка с клеммами для подключения вилки, a
• Термоусадка.
• Насадки для труб с кабельными стяжками и резиновыми уплотнителями,.
• Медные трубы диаметром около 6 мм,.
• Дрели и наборы дрелей,.
• Форсунки воздушного потока,.
• Также вам понадобится проволочная сетка для мытья посуды (автор простого видеообзора — канал ZP GARIK).

Как сделать автомобильный дымогенератор, используя такие материалы:.

1. Сначала необходимо разобрать шприц, шланг нагнетателя и устройство насоса. Для дальнейшей работы вам понадобится корпус шприца, в котором происходит процесс образования дыма. В дальнейшем это будет использовано для диагностического тестирования. В крышке также имеется специальное отверстие для нормальной работы. В это отверстие необходимо вставить медную трубку длиной около 16 см. Чтобы обеспечить хорошую фиксацию трубы, место соединения следует обработать эпоксидной смолой.
2. Сжатый воздух поступает через медную трубку в масло, для этого обычно используется приводная жидкость. Нефть используется для образования дыма и дальнейшего сжатия обсадной колонны. Шланги располагаются на конце, чтобы предотвратить поток воздуха.
3. Далее необходимо просверлить медную трубку через входную дверь. Это направляет воздушный поток в определенном направлении, в частности, к корпусу генератора.
4. После выполнения этих действий необходимо вставить фитинг во второе отверстие, через которое выходит воздух. Во избежание протечек в будущем этот элемент должен быть надежно закреплен.
5. Далее переходите к следующему этапу — сборке электрических компонентов системы. Для этого свечу зажигания дизельного двигателя необходимо установить на нижнюю крышку устройства, используя прокладку для наилучшего уплотнения. Свеча зажигания также должна быть затянута как можно плотнее. В противном случае возможна утечка трансмиссионного масла. После установки и фиксации свечи зажигания необходимо подсоединить кабель с быстросъемным разъемом (разъем «крокодил»).
6. Затем в отверстие, через которое будет проходить масло, необходимо поместить специальный переходник для выхода дыма. В этом случае предпочтительнее использовать прозрачные краны, которые позволят владельцу автомобиля контролировать поток воздуха в диагностируемом узле или системе. На конец соединения необходимо установить насадку, для этого можно использовать деталь, установленную на шприце, но перед этим необходимо снять шарик обратного клапана. Вы также должны иметь возможность регулировать воздушный поток, но это должно быть основано на типе используемого источника воздуха. Кроме того, на подающем трубопроводе следует установить обратный клапан.
7. На этом процесс сборки завершен, и система готова к использованию. Далее необходимо залить рабочую жидкость, а именно масло, в бак, объем которого должен быть чуть выше свечи накаливания. Через несколько минут вы должны увидеть дым, выходящий из отверстия. Давление поступающего воздуха может составлять примерно 0,5-1 бар, но более точное значение вам придется выяснить опытным путем. Если у вас есть компрессор, используйте его, если нет, то в принципе можно использовать другие варианты, например, запасную шину или устройство для накачки водой.
8. После завершения строительства вам останется только проверить, работает ли система.

Другой пример — дымовая машина. О том, что это такое, для чего нужно это устройство и как можно сделать дымогенератор своими руками для автомобиля, мы и поговорим в этой статье.

Дымогенератор для авто своими руками

Необходимые элементы для сборки устройства дымогенератора для обнаружения утечек:

• 2 сигареты (самые дешевые),
• 2 чистые, сухие бутылочки (самые дешевые).
• бумажная клейкая лента,
• 絶縁テープ、
• сосок от камеры,
• Насос или компрессор.
• Бутылку следует разрезать на две части, причем верхняя часть должна быть на 3 пальца больше нижней. Вторую бутылку также разрезают на две части, оставляя только дно, в середине которого просверливают отверстие, подходящее по диаметру к сигарете.

Как сделать: особенности конструкции

На дне первой бутылки также просверлите отверстие для соски камеры. При необходимости можно использовать обертку, чтобы и сосок, и сигарета плотно входили в отверстие. Прикрепите трубку к горлышку, примотав ее скотчем к бутылке, чтобы конструкция была герметичной.

Затем зажгите сигарету, вставьте ее в отверстие в первой, нижней части бутылки и прикрепите ее ко второй, верхней части. Для достижения наилучших результатов следует заранее срезать фильтр с одной сигареты и приклеить его скотчем к другой сигарете. Таким образом, вы получите больше дыма, и, следовательно, тест будет более эффективным.

Сигарета, помещенная в трубку

Важно, чтобы фильтр сигареты был обращен «лицом» к трубке. Второе дно, в которое вставляется соска, надевается на бутылочку, шланг и сигарету, завершая это устройство.

Порядок эксплуатации бытового дымогенератора

Как это работает?

Подсоедините шланг к впускному коллектору, при необходимости затянув основание хомутом. С другой стороны, к ниппелю следует подсоединить шланг насоса или компрессора. Воздух, поступающий из насоса или компрессора автомобиля, поджигает сигарету, и дым проходит через самодельную конструкцию генератора дыма прямо в систему автомобиля.

Если система безупречна и нет утечек, дым не будет проходить через вентиляционные отверстия и шланги. Если есть проблема, дым начнет просачиваться через неплотности, и вам останется только устранить проблему.

Важно не переборщить с подачей воздуха, так как большой поток может привести к перекаливанию сигареты и сгоранию до того, как дым попадет в систему.

Как сделать дымогенератор своими руками для авто

Дымогенератор

Судя по живому интересу, проявленному посетителями форума к возможности самостоятельного изготовления данного устройства, было решено оформить описание в виде отдельной статьи.

©Михаил Кочкин (aka КММ), г. Волжский.

Для начала предлагаю Вам посмотреть следующий видеоролик, в котором рассказывается для чего нужен дымогенератор.

А теперь предлагаю свой вариант дымогенератора. Источником дыма является детское масло «Johnson’s Baby». Нагревательным элементом служит факельная свеча 1102.3740 от КАМАЗа. Данная свеча рассчитана на 18 V, ток потребления – 6 A. Я ее доработал. Отверстие для подачи топлива заглушил.

Принцип работы генератора:

В моем варианте корпусом послужила старая оправка для сальника с некоторыми доработками. Крышкой дымогенератора послужила крышка от 20-ти литровой алюминиевой канистры, которые раньше вытачивали сами. Минимум токарных работ.

И, наконец, окончательный вариант устройства:

Механический таймер для дымогенератора взят от старой стиральной машины. Также подойдут таймеры от СВЧ-печей.

Для нормальной работы уcтройства необходимое давление должно составлять 0,8 – 1 атм., которое можно получить от любого компрессора.

Привожу чертежи своего дымогенератора (основы). Конструктивно может быть выполнено и по-другому.

Сразу отвечу на часто задаваемые вопросы.

Можно ли использовать для подачи воздуха отверстие в свечи?

Да, можно. Но при этом трубка подачи воздуха должна находиться выше уровня масла. И свечу надо поместить в саркофаг, иначе при такой подаче воздуха вместе с дымом будет попадать масло.

Почему штуцера для подачи воздуха и дыма находятся под углом?

Потому что корпус был изготовлен из уже существующей заготовки, но это оправдалось и конструктивно. Нет перегибов шлангов.

Какой должен быть уровень масла?

Уровень масла должен быть чуть ниже высшей точки свечи. Масло непосредственно заливается в корпус.

Что может быть использовано в качестве нагревательного элемента?

Могут быть использованы свечи накаливания от дизелей (срок службы свечей сильно зависит от их длительности включения. Таймер необходим).
