Картридж турбины что это такое

О плюсах и минусах замены картриджа турбины

В конструкции любой автомобильной турбины есть 2 части – корпус со специальным клапаном-регулятором и так называемая сердцевина, в составе которой — все детали агрегата. Эта сердцевина и называется картридж турбокомпрессор. Он является заменяемым и даёт возможность в случае необходимости существенно сэкономить финансы на приобретении новой турбины. Как правило, купить картриджи турбин в получается 4 раза дешевле, чем приобрести в сборе «нулевой» турбокомпрессор.

Для чего меняют картридж

Во-первых, стоит ли выкладывать приличную сумму за всю деталь, если можно сэкономить, заменив только один узел. Есть определенная когорта автомобилистов, которая считает, что нет никакой необходимости с этой проблемой обращаться в автомастерскую, а можно провести замену в собственном гараже и сэкономить ещё и на работе. Но тут необходимо предупредить, что разобрать картридж можно без труда, а вот собрать его самому без специального оборудования весьма проблематично.
Во-вторых, замена картриджа требуется иногда из-за эксплуатационных особенностей, по окончанию срока службы или для того, чтобы продлить срок службы всего агрегата.
Третья причина замены картриджа – профилактика неисправностей турбин. Для этого необходимо проводить регулярную диагностику двигателя, пользоваться только качественным маслом и следить за его уровнем.

В чём плюсы замены картриджа

Есть несколько причин, которые делают замену картриджа действительно эффективной и выгодной операцией:

• невысокая стоимость узла в сравнении со стоимостью всего агрегата;
• быстрота выполнения манипуляций;
• эффективный способ дать новую жизнь агрегату;
• с новым картриджем агрегат работает не менее эффективно, чем новая турбина.

Специалисты отмечают, что правильная замена профессионалами картриджа позволяет дать турбокомпрессору новую жизнь: не только возрастает срок службы всего агрегата, но и его рабочие характеристики.

Минусы замены картриджа

Автолюбителям стоит знать, что при всей эффективности процедуры замены картриджа есть у неё и ряд минусов:

• в ряде случаев просто замены картриджа недостаточно, нужна доработка отдельных элементов или их замена,
• замена картриджа должна выполняться только специалисты техстанции,
• не всегда есть в наличии картриджи для определенных моделей,
• при неправильной эксплуатации ДВС эффективность манипуляций сводится на нет.

И в заключение

Специалисты рекомендуют не стремиться к замене турбокомпрессора на новый. Не исключено, что достаточно заменить только картридж, и это позволит использовать возможности турбированного авто в полной мере.

Новые картриджи для турбин: почему им необходима финальная балансировка?

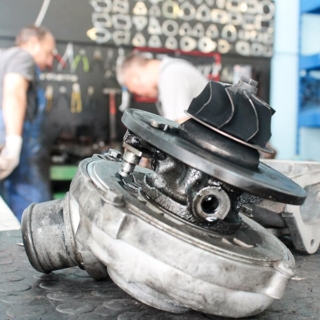

При поломке турбины и последующем ремонте чаще всего приходится прибегать к замене картриджа. Картридж является основным конструктивным элементом любой турбины. Он состоит из вала, на концах которого закреплены роторы (крыльчатка, турбинное и компрессорное колеса), и корпуса с подшипниками, на которых вращается вал.

Собранный картридж турбины.

Что угрожает картриджу турбины?

Упомянутые детали картриджа – самые уязвимые в конструкции турбины. Крыльчатка компрессорного колеса может получать повреждения из-за «мусора», проникающего со стороны впускного коллектора. Крыльчатка турбинного колеса, расположенного в горячей части, угрожает гораздо больше посторонних предметов: от отколовшейся с внутренней поверхности выпускного коллектора окалины до фрагментов разрушенного катализатора. Даже засорившийся сажевый фильтр, из-за которого ухудшается проходимость выхлопной системы в целом, может вызвать образование обратных вихревых потоков выхлопных газов, способных повредить («скрутить») вал турбины. Отдельную опасность для турбины представляют проблемы с моторным маслом, которое смазывает (а также охлаждает) подшипники и вал. Загрязнение масла или его недостаток вызывают интенсивный износ вала и подшипников: задиры и царапины на валу вызывают его дисбаланс и люфт. При работе вал турбины совершает до 150 000 (на многих самых современных моторах – до 250 000) оборотов в минуту, поэтому любой дисбаланс проявляется моментально и ярко: гулом, биением. Все перечисленное – лишь часть факторов риска, которые могут негативно сказаться на работоспособности турбины.

Детали, из которых состоит картридж турбины

Как поступить с неисправным картриджем?

Во многих случаях для восстановления нормальной работоспособности турбины приходится прибегать к замене картриджа. Конечно, есть еще широко распространенный вариант с покупкой бывшей в эксплуатации турбины. Но тут гарантий никаких: в лучшем случае можно обойтись потерей времени и некоторой суммы денег на установку и возврат «бэушной» турбины, если качество ее работы оказалось неудовлетворительным.

Обычно люди прибегают к установке новых картриджей, тем более что сегодня они не так уж дороги и доступны для всех самых распространенных моделей турбин.

Распакованный новый картридж «из коробки».

Зачем новым картриджам для турбин нужна проверка и финальная балансировка?

Но и тут есть подводные камни. Фактически все картриджи собраны и отбалансированы на заводах-изготовителях, которые дают определенную гарантию на свою продукцию. Обычно на СТО эти картриджи устанавливают на турбины прямо «из коробки», не проводя немаловажной проверки ее балансировки. Вот о чем идет речь.

Результат проверки картриджа «из коробки»: балансировка в пределах допуска (граница допуска обозначена зеленой линией), но биение при скорости вращения порядка 55 000 об/мин едва не выходит за пределы. Другими словами, остаточный дисбаланс картриджа достаточно велик и в первое время эксплуатации никак себя не проявит.

На фото выше представлены результаты проверки балансировки: в целом картридж в норме и будет хорошо служить, но лишь до той поры, пока на нем не соберется нагар, масса которого станет критической для баланса турбины. То есть, фактически картридж хороший, но он едва ли сможет прослужить долго. Что делать? Можно ли продлить жизнь новому картриджу?

Стенд, предназначенный для проверки герметичности и балансировки картриджа, раскручивает вал до 170 000 – 250 000 об/мин.

Доверяй, но проверяй, или в чем преимущества добалансированных картриджей?

Перед установкой нового картриджа настоятельно рекомендуется проверять его балансировку и при необходимости выполнять добалансировку – то есть балансировать его буквально в идеал, уменьшая остаточное биение до минимума. Впоследствии это положительно скажется на ресурсе картриджа турбины и его устойчивости к определенным поверхностным загрязнениям крыльчатки.

Балансировка выполняется сошлифовыванием металла с ротора: достаточно удалить несколько милиграммов металла в определенных местах для достижения практически идеального баланса.

Результат добалансировки того же картриджа: остаточное биение гораздо ниже допусков и практически отсутствует. Теперь радиальные перегрузки не превышают 0,2g, тогда как биение этого же картриджа сразу «из коробки» достигало почти пограничной величины в 0,6g.

Выполненная добалансировка, сводящая к минимуму остаточные вибрации вала, позволяет увеличить ресурс и срок службы нового картриджа.

Где приобрести добалансированные картриджи для турбин?

Добалансировкой картриджей турбин в Минске занимается компания PolBel. Здесь продают только добалансированные новые картриджи, гарантия на которые составляет 2 года без ограничения пробега (при условии их установки специализированным и квалифицированным сервисом). По опыту компании PolBel, добалансированные картриджи для турбин служат в течение пробега в 250 000 – 300 000 км.

Компания PolBel поставляет отремонтированные турбины и новые добалансированные картриджи в фирменной упаковке.

Компания PolBel прилагает к добалансированному картриджу отчет о динамической балансировке, в котором приведены реальные значения остаточного радиального биения вала в сравнении с предельно допустимыми значениями биения.

Сколько стоит добалансированный картридж от PolBel?

Стоимость добалансированного картриджа от компании PolBel не отличается от стоимости того же самого картриджа (аналогичной модели). Для сборки картриджей компания PolBel использует проверенные высококачественные детали от лидирующих производителей компонентов турбин.

По вопросам приобретения новых добалансированных картриджей для турбин в Минске обращайтесь в компанию PolBel.

Что входит в картридж турбины?

Основным рабочим элементом турбокомпрессора является картридж. Если турбина работает неисправно, то чаще всего проблема кроется именно в нем. В данной статье мы разберемся, что входит в картридж турбины, и когда элемент нуждается в замене.

Особенности конструкции картриджа турбокомпрессора

Устройство включает в себя корпус подшипников и ротор, иными словами – колесо компрессора и вал. Таким образом, вы можете видеть, что входит в картридж турбины почти весь турбокомпрессор, за исключением регулирующего клапана, горячей и холодной улитки. После замены картриджа вы получаете практически новую турбину. При этом стоимость данной манипуляции будет ощутимо ниже, чем покупка нового агрегата.

Признаки неисправности

На поломку турбины указывают следующие проблемы:

• Снижение мощности;
• Выхлопы синего, белого или черного цвета;
• Посторонние шумы, свист, скрежет при движении авто;
• Повышенный расход топлива;
• Падение давления воздуха и масла.

Если вы заметили одну или несколько из перечисленных неисправностей, значит пришло время провести диагностику. Не откладывайте визит в автосервис. Несвоевременная замена картриджа может привести к полной поломке агрегата и дорогостоящему ремонту.

Причины поломки

Чаще всего к некорректной работе устройства ведут следующие причины:

• Недостаток масла;
• Несвоевременная замена масла;
• Использование низкокачественного масла;
• Попадание посторонних тел в корпус турбокомпрессора.

Как отремонтировать картридж турбокомпрессора?

Для замены картриджа рекомендуется обращаться в СТО, где есть профессиональное оборудование для диагностики и ремонта, а также опытные автомеханики. Если же вы решили провести работы своими силами, придерживайтесь следующей последовательности действий:

• Демонтируйте турбину. Для этого отсоедините маслопровод, маслоотвод, водяное охлаждение, трубки всасывания и рычаг.
• Отсоедините корпус агрегата;
• Проверьте целостность корпуса и лопастей;
• Поставьте новый картридж;
• Установите турбину на двигатель.

Профилактические меры

Вы сможете значительно продлить срок службы картриджа и сопутствующих элементов, если будете соблюдать простые рекомендации по обслуживанию и эксплуатации авто:

• Своевременно меняйте воздушные фильтры;
• Используйте качественное моторное масло и топливо;
• Полностью меняйте масло на каждые 7000 км пробега;
• Отслеживайте величину давления наддува;
• Прогревайте автомобиль перед началом движения;
• После длительной поездки дайте мотору поработать на холостых оборотах не менее 3-х минут, и только после этого глушите движок;
• Не забывайте про профилактическое обслуживание и диагностику автомобиля.

Если ремонта уже не избежать, подобрать новую деталь вы можете в интернет-магазине «Техничка-Экспресс». Мы рады предложить вам большой выбор запчастей от лучших производителей.

Замена картриджа в турбине: зачем и как часто выполнять?

Турбокомпрессор представляет собой дорогую деталь автомобиля, и замена его влечет за собой существенные финансовые затраты. Однако существует эффективная альтернатива данной операции – замена картриджа в турбине, позволяющая сэкономить и обеспечить полноценную работу двигателя. Цена картриджа ниже стоимости номерного нового турбокомпрессора в 5 раз, срок службы достаточный для обеспечения длительного пробега авто.

Разновидности картриджей

Как и любая другая автомобильная запчасть, картридж для турбины может быть оригинальной и аналоговой. По мнению автомобилистов, автосервисов и производителей, оригинальный картридж, производимый английской компанией Melett, подойдет для турбокомпрессора любого автомобиля. Однако с учетом четкого следования всем мировым стандартам качества компании-производители предлагают достойную продукцию, и китайская компания Jrone радует владельцев авто выбором картриджей-аналогов с гарантированно длительным сроком службы.

Отзывы автомобилистов и специалистов автосервисов свидетельствуют о возможности применения при ремонте турбин как картриджей компании Melett, так и аналогов китайского завода Jrone. В обоих случаях работа турбокомпрессора и двигателя в целом стабилизируется, автомобиль приобретает надежность и плавность хода.

Цели замены картриджа в турбине

Наиболее частая причина осуществления рассматриваемой работы – экономический фактор. Действительно, заменить один узел гораздо дешевле, чем производить замену всего турбокомпрессора. Однако существует еще ряд причин, по которым может быть рекомендована данная работа:

· эксплуатационные особенности автомобиля;

· увеличение срока использования турбокомпрессора в целом.

Профилактический осмотр и обслуживание турбины помогут удлинить период ее службы. Рекомендуется регулярно осуществлять диагностический осмотр и отслеживать уровень масла в двигателе, контролируя его качество.

Преимущества работы по замене картриджа в турбокомпрессоре

Наиболее важными достоинствами выбора варианта данной работы можно назвать:

· существенная экономия в сравнении с заменой всей турбины;

· быстрота выполнения работ;

· возможность «вернуть к жизни» старый агрегат на длительное время.

Доступность цен на работу и результат, аналогичный приобретению новой турбины, – неоспоримые преимущества замены картриджа у профессионалов.

Минусы работы

Однако необходимо помнить и о некоторых недостатках рассматриваемой замены. Невозможность осуществить работу самостоятельно и в условиях гаража, сложности с подбором картриджа для нестандартных моделей турбин и необходимость доработки частей узла, обязательна правильная эксплуатация двигателя, поскольку в противном случае высока вероятность снижения результативности выполняемой работы.

О чем следует помнить

Следуя политике экономии, некоторые автовладельцы останавливают свой выбор на «гаражном варианте» замены картриджа в турбине. Следствием зачастую становится некачественно выполненная работа, недолговечность и поломка турбокомпрессора и двигателя. Ведь в условиях любого гаража невозможно получить нужный уровень осуществления снятия и установки узла, получить необходимую гарантию качества, а отсутствие оборудования затрудняет выполнять все манипуляции максимально точно.

Потому замена картриджа в турбине должна осуществляться в условиях специализированной станции, мастерами высокой квалификации и с применением точного балансировочного и проверочного оборудования.

Итоги замены картриджа в турбине

Ремонт турбин с заменой картриджа позволит «оживить» даже старый ДВС, вернуть активность и надежность вашему автомобилю. Срок службы двигателя, тяговые и скоростные характеристики увеличиваются.

Использовать скоростной потенциал турбированного двигателя и наслаждаться быстрой ездой – вместе с профессионалами своего дела после осуществления замены картриджа в турбокомпрессоре!
