Перегорел предохранитель прикуривателя. Ценообразование Ford.
Доброго времени суток!
На днях перегорел у меня предохранитель прикуривателя. Ну как перегорел… Я его сам спалил по глупости.

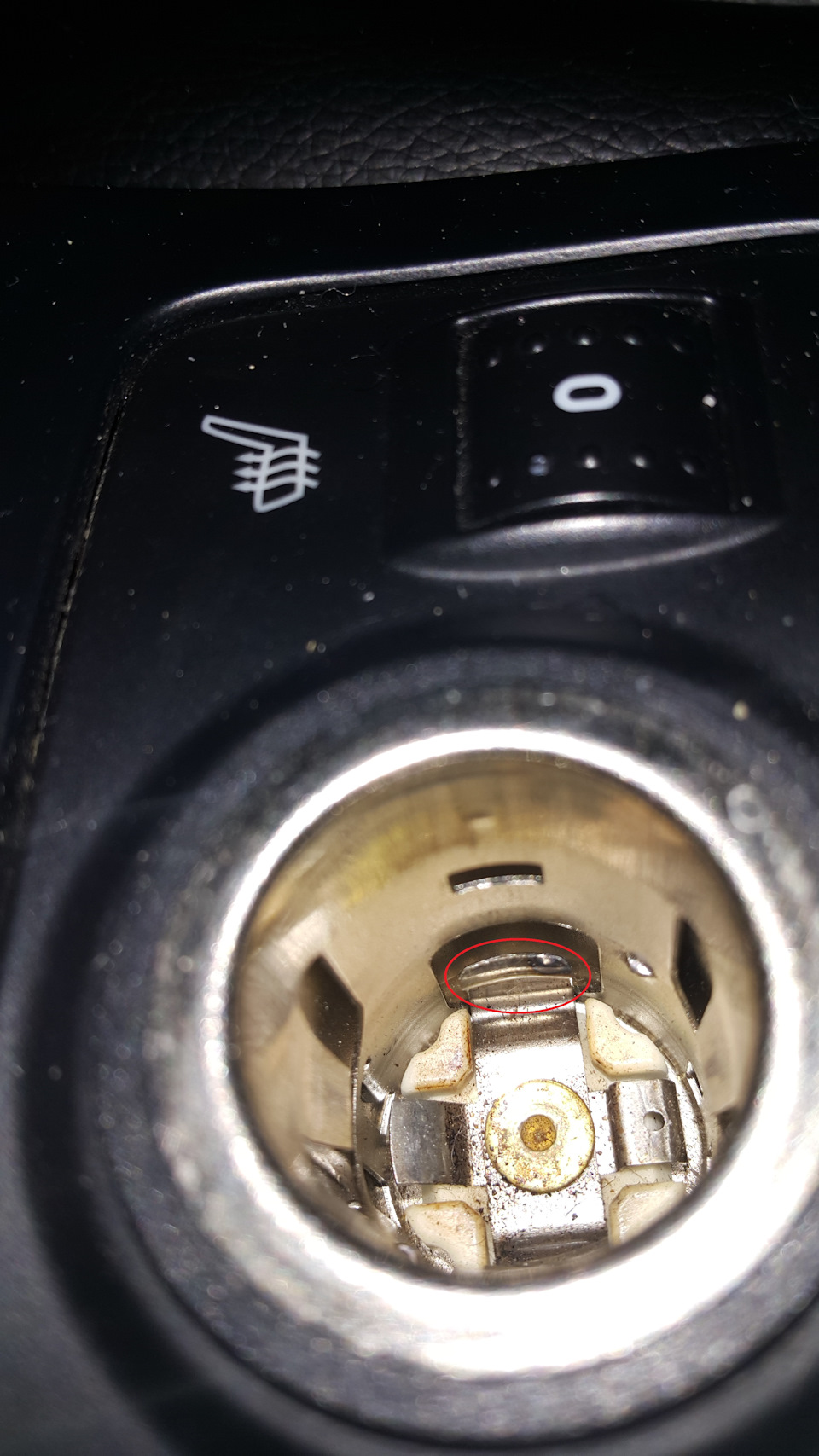

До этого я заметил, что прикуриватель перестал нагреваться до красна и стал отщелкивать раньше времени. Виной тому ослабление металлических лапок в гнезде прикуривателя. Решил я эти лапки немного зажать, под рукой оказался ключ от квартиры))) И вот полез я им в прикуриватель! эти лапы зажимать, с полной уверенностью, что они припаяны к массе, но не к плюсу. Ах как я ошибался.
Только поднес ключ и сразу пошел дымок %-)). Спонтанно вырвался мат. А так как валить не на кого, пришлось обматерить себя 🙂

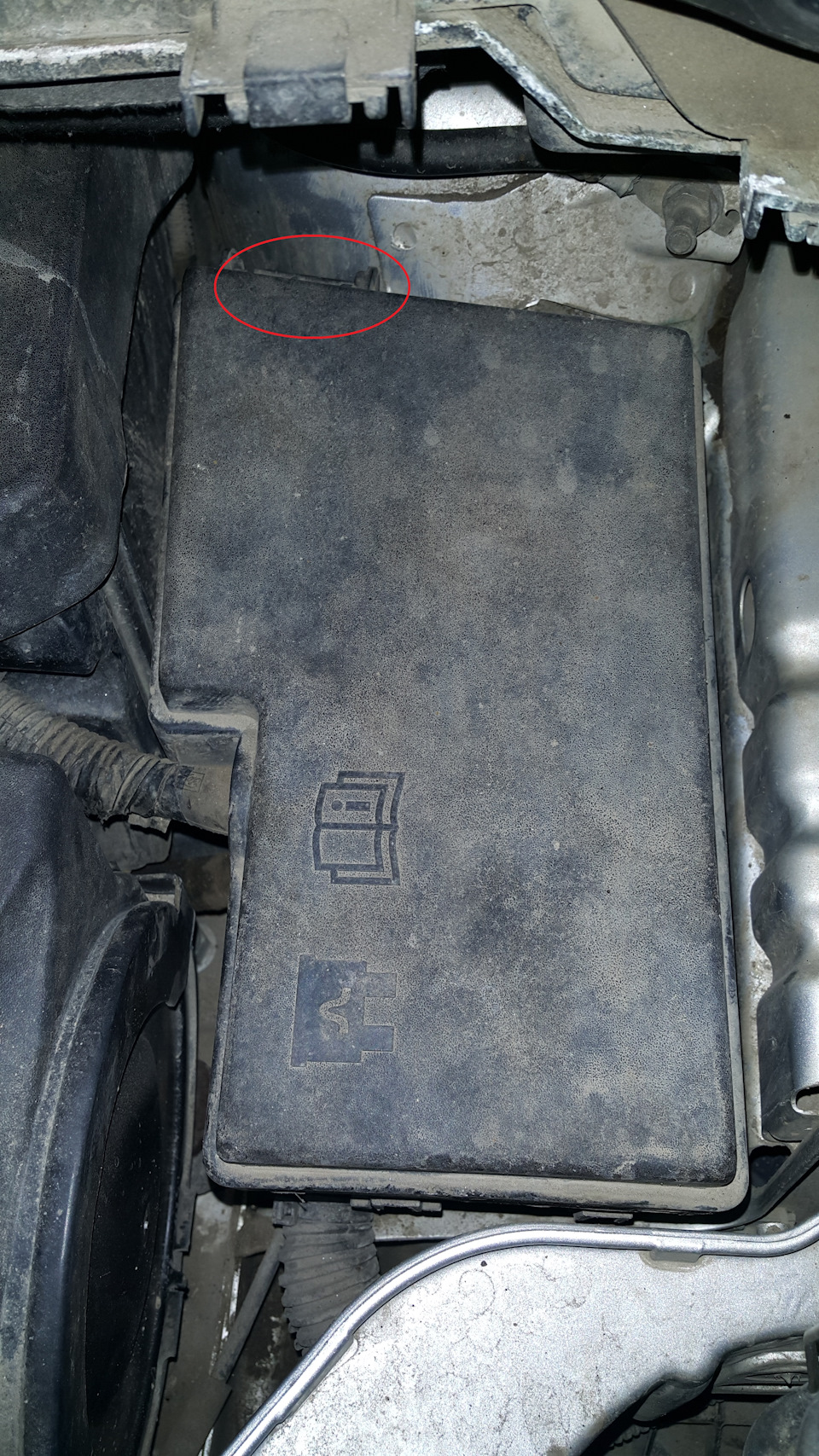

Взял букварь, нашел где находится предохранитель, полез смотреть. Он расположен справа в моторном отсеке (рядом с корпусом воздушного фильтра).

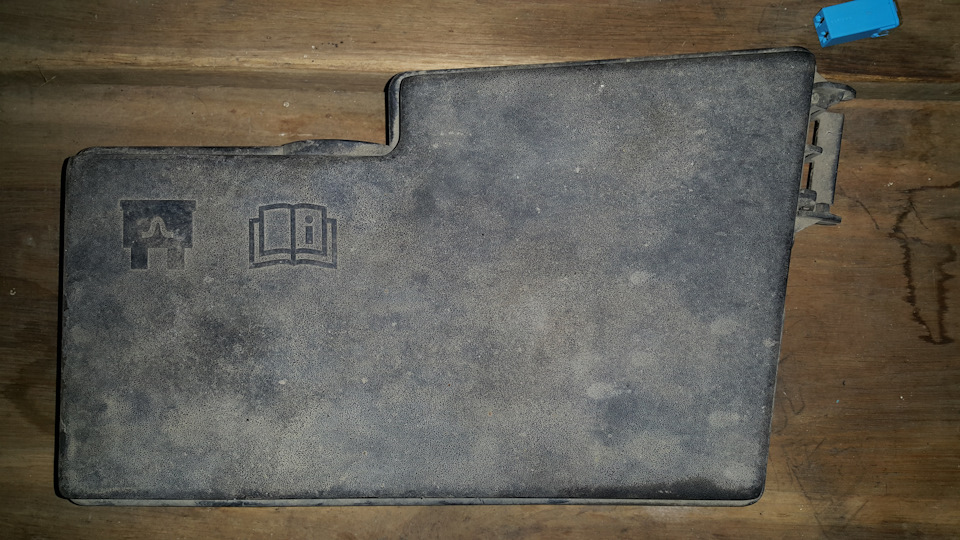

Не сломайте пластиковую крышку с защелкой.
Да, так и есть, усы преда перегорели.

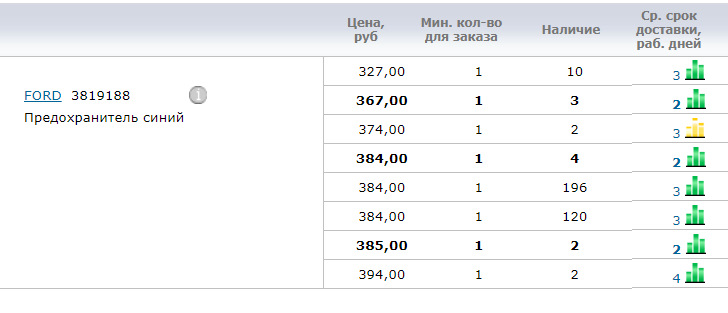

Встал вопрос о заказе нового. Финис номер оригинала Ford 3 819 188. Полез на сайт автодока посмотреть цену. Нехило, один предохранитель 350 руб.
Решил посмотреть замены

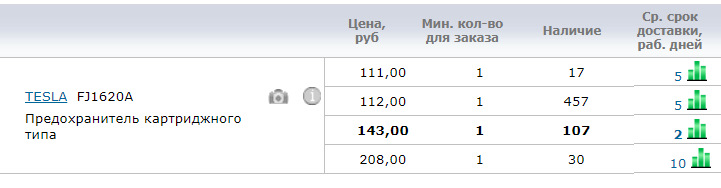

Tesla FJ1620A
Уже лучше — 110 руб. В три раза дешевле.
Смотрим дальше

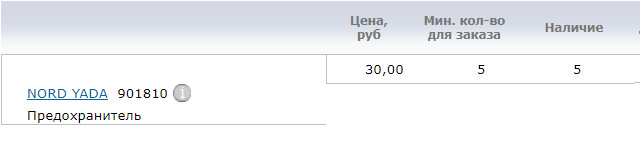

NORD YADA 901810
Хм. Чет совсем дешево — 30 рублей. Подозрительно.

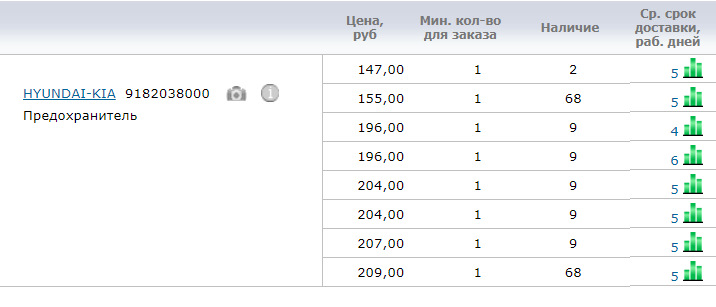

И напоследок HYUNDAI/KIA 9182038000
150 рублей.
Ну думаю Хумдай фигню ставить не будет. Заказал его.

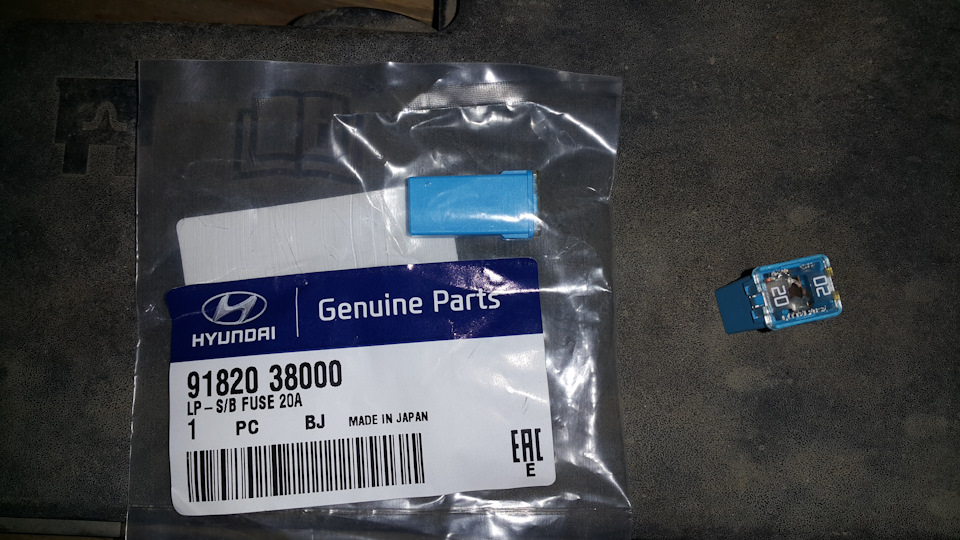

Теперь сравним два предохранителя Ford и HYUNDAI

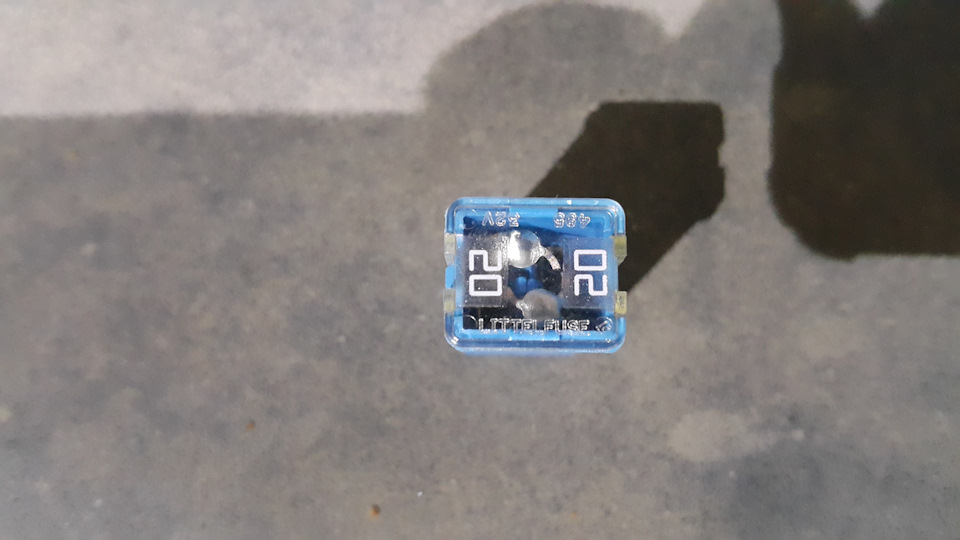

Перегоревший оригинал FORD
Оригинал Ford — это предохранитель фирмы LITTELFUSE
Вот он www.littelfuse.com/
Видим совершенно идентичные предохранители.
Ford 350 рублей, Хендэ 150 рублей.
Предохранители и реле Ford Kuga 2
Рассмотрены автомобили Ford Kuga 2, Ford Escape 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска.
блок предохранителей в моторном отсеке.
для доступа к предохранителям и реле необходимо отжать фиксаторы и снять крышку.
схема расположения предохранителей и реле в блоке под капотом Ford Kuga 2.
Антиблокировочная система тормозов. Электронная система динамической стабилизации.
Электронная система динамической стабилизации.
Модуль качества напряжения.
Блок управления системами кузова.
Модуль управления силовым агрегатом.
Обогреватель ветрового стекла (правая сторона).
Дополнительные гнезда электропитания.
Обогреватель ветрового стекла (левая сторона).
Антиблокировочная система тормозов. Электронная система динамической стабилизации.
Система мониторинга аккумуляторной батареи.
Выключатель осветительных приборов
Питание катушки реле системы управления двигателем — автомобили с бензиновыми двигателями.
Питание катушки реле управления двигателем — автомобили с дизельным двигателем. Модуль управления коробкой передач — автомобили с дизельным двигателем.
Муфта компрессора системы кондиционирования.
Система адаптивного круиз-контроля — автомобили с системой старт-стоп.
Предохранители и реле Ford Kuga 2, 2011 — 2019
В январе 2011 года на автосалоне в Детройте был представлен концепт Ford Vertek, ставший прообразом Kuga 2 поколения. Новое поколение унаследовало от него передний бампер, решётку радиатора, форму задних фар и салон. В 2012 году совместное предприятие Ford-Sollers начало производство модели в России. На заводе в Татарстане в 2013 был выпущен первый автомобиль по технологии полного цикла. В данном материале мы подробно разберём схемы предохранителей Форд Куга 2-го поколения (в кузове CBS) 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска с бензиновыми двигателями: 1.6 / 2.0 / 2.5 л. и дизельным 2.0 л.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
Ford Kuga 2 предохранители и реле
Ford Kuga 2 го поколения выпускался в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 годах. За это время куга 2 прошла рестайлинг и с 2016 года собиралась на заводе в России, Елабуге. В данной статье мы покажем описание блоков предохранителей и реле Форд Куга 2 со схемами и фото – примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Исполнение блоков и количество элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашего форд куга 2.
Блок под капотом
Находит в левой части подкапотного пространства и закрыт защитной крышкой.
p, blockquote 4,0,0,0,0 —>
Как снять крышку блока предохранителей
Для того что бы снять крышку блока предохранителей под капотом ford kuga 2, надо найти с задней стороны соответствующие фиксаторы – защелки.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
Далее просто потянуть от себя и вверх. На внутреннюю сторону крышки будет нанесена актуальная схема блока.
p, blockquote 7,0,1,0,0 —>
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,0,0 —>
Схема
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Описание
p, blockquote 12,0,0,0,0 —>
| F1 | Резерв |
| F2 | Резерв |
| F3 | Резерв |
| F4 | Резерв |
| F5 | Резерв |
| F6 | Резерв |
| F7 | 40А Антиблокировочная система тормозов, управление системой динамической стабилизации |
| F8 | 30А Электронная система динамической стабилизации |
| F9 | 20А Омыватели фар |
| F10 | 40А Электродвигатель вентилятора отопителя |
| F11 | 30А Модуль качества напряжения, блок управления системами кузова |
| F12 | 30А Модуль управления силовым агрегатом |
| F13 | 30А Реле стартера |
| F14 | 40А Правая сторона обогреваемого ветрового стекла |
| F15 | 20А Передний прикуриватель, дополнительные гнезда электропитания |
| F16 | 40А Левая цепь обогреваемого ветрового стекла |
| F17 | 20А Дополнительный отопитель |
| F18 | Резерв |
| F19 | 5А Антиблокировочная система тормозов, управление системой динамической стабилизации |
| F20 | 15А Звуковой сигнал |
| F21 | 5А Выключатель стоп-сигналов |
| F22 | 15А Система мониторинга аккумуляторной батареи |
| F23 | 5А Соленоиды реле |
| F24 | 5А Управление освещением |
| F25 | Резерв |
| F26 | 5А Питание катушки реле системы управления двигателем (автомобили с бензиновыми двигателями) |
| F26 | 15А Питание катушки реле системы управления двигателем (автомобили с дизельным двигателем), система управления коробкой передач (автомобили с дизельным двигателем) |
| F27 | 15А Муфта компрессора системы кондиционирования |
| F28 | 5А Система адаптивного круиз-контроля (автомобили с системой авто-старт-стоп) |
| F29 | 25А Обогреватель заднего стекла кузова |
| F30 | Резерв |
| F31 | Резерв |
| F32 | 15А Модуль управления двигателем |
| F33 | 10А Модуль управления двигателем |
| F34 | 10А Модуль управления двигателем |
| F35 | 15А Модуль управления двигателем |
| F36 | 5А Активные жалюзи радиатора |
| F37 | 5А Питание индикатора отключения надувной подушки безопасности пассажира |
| F38 | 5А Модуль управления двигателем, модуль управления коробкой передач |
| F39 | 5А Фары, коррекция наклона света фар |
| F40 | 5А Электрический усилитель рулевого управления |
| F41 | 20А Блок управления системами кузова |
| F42 | 15А Очиститель заднего стекла |
| F43 | 15А Фары |
| F44 | 5А Система адаптивного круиз-контроля (автомобили без системы авто-старт-стоп) |
| F45 | 10А Обогреваемый распылитель омывателя |
| F46 | 40А Автоматический режим работы стеклоочистителя |
| F47 | Резерв |
| F48 | 15А Испаритель дизельного топлива |
| R1 | Резерв |
| R2 | Реле звукового сигнала |
| R3 | Реле испарителя дизельного топлива |
| R4 | Резерв |
| R5 | Резерв |
| R6 | Резерв |
| R7 | Силовое реле – Антиобледенитель ветрового стекла |
| R8 | Резерв |
| R9 | Реле Омывателей фар |
| R10 | Реле стартера |
| R11 | Муфта компрессора системы кондиционирования – реле |
| R12 | Силовое реле – Вентилятор системы охлаждения |
| R13 | Вентилятор обогревателя – мини реле |
| R14 | Реле системы управления двигателем |
| R15 | Силовое реле – Обогреватель заднего стекла |
| R16 | Силовое реле – Зажигание |
За прикуриватель отвечает предохранитель номер F15 на 20А.
Блок в салоне
Он расположен под бардачком, со стороны пассажира.
p, blockquote 14,1,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Схема
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,0,0,0,0 —>
Назначение
p, blockquote 20,0,0,0,0 —>
| 56 | 20А Топливный насос |
| 57 | Резерв |
| 58 | Резерв |
| 59 | 5А Приемопередатчик пассивной противоугонной системы |
| 60 | 10А Плафон освещения салона, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей потолочной консоли |
| 61 | Резерв |
| 62 | 5А Автоматически работающие стеклоочистители, зеркало с функцией автоматического затемнения |
| 63 | 10А Система адаптивного круиз-контроля (передний сенсорный модуль) |
| 64 | Резерв |
| 65 | 10А Отпирание защелки задней поднимающейся двери |
| 66 | Резерв |
| 67 | 7,5А Модуль SYNC, многофункциональный дисплей, модуль глобальной системы определения местонахождения |
| 68 | 15А Электрический замок рулевой колонки |
| 69 | 5А Щиток приборов |
| 70 | Резерв |
| 71 | 10А Блок управления отопителем (модуль ручного управления в системе кондиционирования воздуха), двухзонный электронный автоматический климат-контроль |
| 72 | 7,5А Модуль рулевого колеса |
| 73 | 5А Разъем передачи данных, автономная звуковая система |
| 74 | 15А Фары дальнего света |
| 75 | 15А Противотуманные фары/ фонари |
| 76 | 10А Фонарь заднего хода |
| 77 | 20А Насос омывателя |
| 78 | 5А Выключатель зажигания, кнопка запуска |
| 79 | 15А Аудиоблок, навигационный DVD-проигрыватель, сенсорный экран, выключатель фонаря аварийной световой сигнализации, переключатель блокировки замков двери |
| 80 | 20А Прозрачный люк |
| 81 | 5А Радиочастотный радиоприемник, датчик перемещений в салоне |
| 82 | 20А Насос омывателя |
| 83 | 20А Система централизованной блокировки замков |
| 84 | Резерв |
| 85 | 7,5А Выключатель зажигания |
| 86 | 10А Модуль подушки безопасности, система распознавания присутствия пассажира, индикатор отключения надувной подушки безопасности пассажира |
| 87 | Резерв |
| 88 | Резерв |
| 89 | Резерв |
Блок в багажнике
Он находится в багажном отделении за нишей шасси и закрыт защитной крышкой.
p, blockquote 21,0,0,1,0 —>
p, blockquote 22,0,0,0,0 —>
Фотография
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,0,0 —>
Схема
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
Обозначение
p, blockquote 27,0,0,0,0 —>
| F1 | 5А Система бесконтактного открывания задней поднимающейся двери |
| F2 | 10А Модуль бесключевого входа |
| F3 | 5А Ручки дверей автомобиля с дистанционным бесключевым входом |
| F4 | 25А Модуль управления левой передней двери |
| F5 | 25А Модуль управления правой передней двери |
| F6 | 25А Модуль управления левой задней двери |
| F7 | 25А Модуль управления правой задней двери |
| F8 | Резерв |
| F9 | 25А Электродвигатель сиденья водителя |
| F10 | Резерв |
| F11 | 5А Задний элемент питания катушки реле зажигания |
| F12 | 10А Система управления микроклиматом (автомобили с системой авто-старт-стоп) |
| F13 | 5А Щиток приборов (автомобили с системой авто-старт-стоп) |
| F14 | 7,5А Информационно-развлекательный дисплей, модуль SYNC, модуль глобальной системы определения местонахождения (автомобили с системой авто-старт-стоп) |
| F15 | 15А Аудиоблок (автомобили с системой авто-старт-стоп) |
| F16 | Резерв |
| F17 | Резерв |
| F18 | Резерв |
| F19 | Резерв |
| F20 | Резерв |
| F21 | Резерв |
| F22 | Резерв |
| F23 | Резерв |
| F24 | 30А Дополнительные гнезда электропитания постоянного и переменного тока |
| F24 | 20А Задние дополнительные гнезда электропитания |
| F25 | 25А Открывающаяся вверх дверь с приводом |
| F26 | 40А Вспомогательное оборудование, модуль буксировки прицепа |
| F27 | 20А Дополнительные гнезда электропитания багажного отделения |
| F28 | Резерв |
| F29 | 5А Система мониторинга непросматриваемых зон, датчик передней видеокамеры, система адаптивного круиз-контроля, камера заднего вида системы помощи при парковке, сигнал зажигания модуля качества напряжения |
| F30 | 5А Система помощи при парковке |
| F31 | Резерв |
| F32 | 5А Сигнал зажигания дополнительных гнезд электропитания постоянного и переменного тока |
| F33 | Резерв |
| F34 | 20А Обогреваемое сиденье водителя |
| F35 | 20А Обогреваемое сиденье пассажира |
| F36 | Резерв |
| F37 | Резерв |
| F38 | Резерв |
| F39 | Резерв |
| F40 | Резерв |
| F41 | Резерв |
| F42 | Резерв |
| F43 | Резерв |
| F44 | Резерв |
| F45 | Резерв |
| F46 | 10А Система мониторинга непросматриваемых зон, датчик передней видеокамеры, система адаптивного круиз-контроля, камера заднего вида системы помощи при парковке (автомобили с системой авто-старт-стоп) |
| R1 | Силовое реле – Выключатель зажигания |
| R2 | Резерв |
| R3 | Резерв |
| R4 | Резерв |
| R5 | Резерв |
| R6 | Резерв |
