Как изготовить дистанционный пульт электроника 004 магнитофон

Лентяйка для Олимпа-004

Китай-чудо-девайс

В топике www.drive2.ru/c/535928631608738651/ я описывал восстановление в свою систему Олимп-004. С той поры установлены новые (абсолютно!) пермаллоевые ГЗ и ГВ с тщательнейшей настройкой тракта как на запись, так и на воспроизведение по тест-ленте. Куплены несколько 27" катушек LPR90. Звучание записанного просто великолепное!
Но оставался осадочек отсутствия дистанционного управления. А то не комильфо, сидя с бокалом хорошего виски в комнате с приглушенным светом… вставать для пермотки или поиска нужной композиции.
Аутентичное решение в виде родного приемника и пульта категорически не нравилось отсутствием эстетичности. Тогда были предприняты просчесывания родного АЛИэкспресс на предмет поделок мастеров из поднебесной.

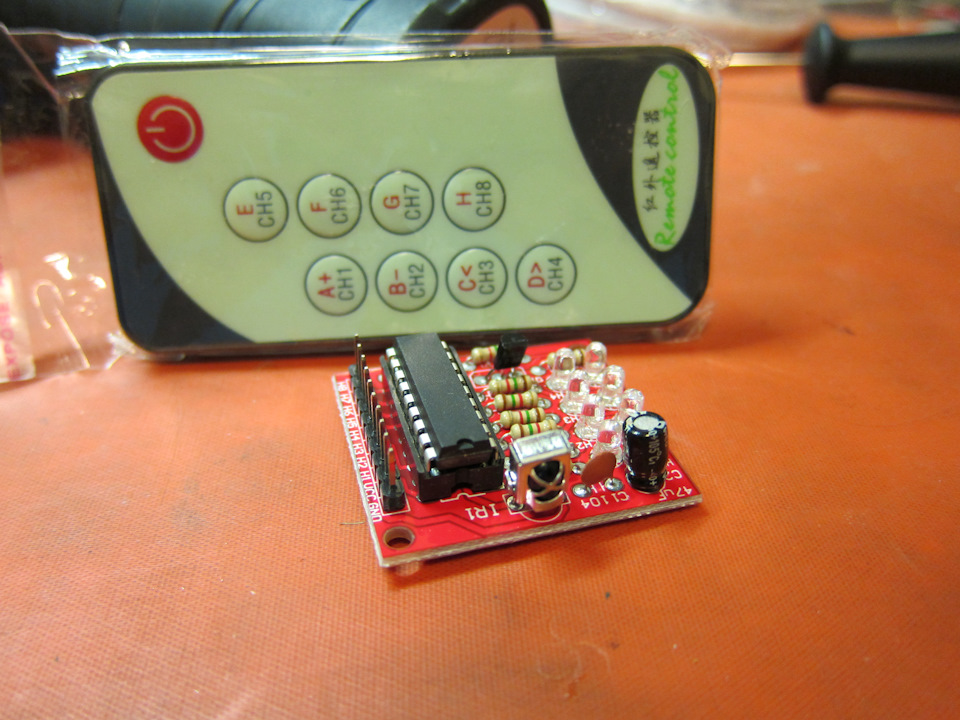

Был найден ru.aliexpress.com/item/32…042311.0.0.415733edVHHAEb блок с пультом на 8 команд. Народ писал, что сигналы на выходе -нефиксируемые (что нам и надо!).
Пришедший модуль был проверен и оказалось, что в нормальном состоянии на выходах нулевой потенциал, при нажатии на кнопки 1-8 появляется на соответствующих выходах потенциал питания (+5в). Пришлось сваять платку-дополнение к блоку с транзисторными ключами для инвертирования управляющих сигналов. Теперь при нажатии на кнопку получаем на выходе потенциал 0!

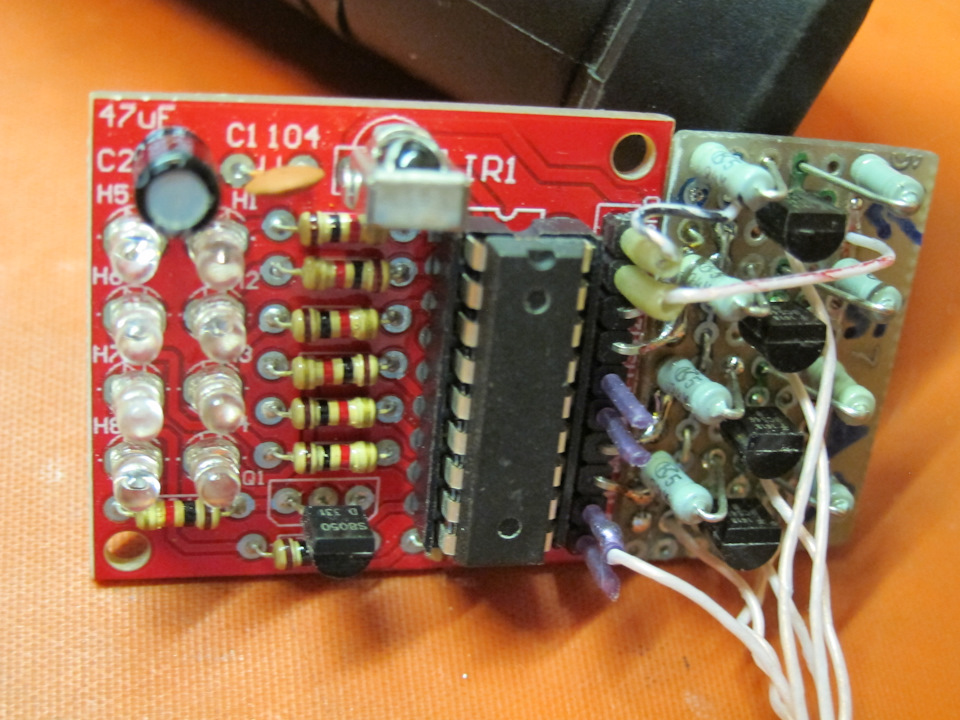

Приемник + ключи

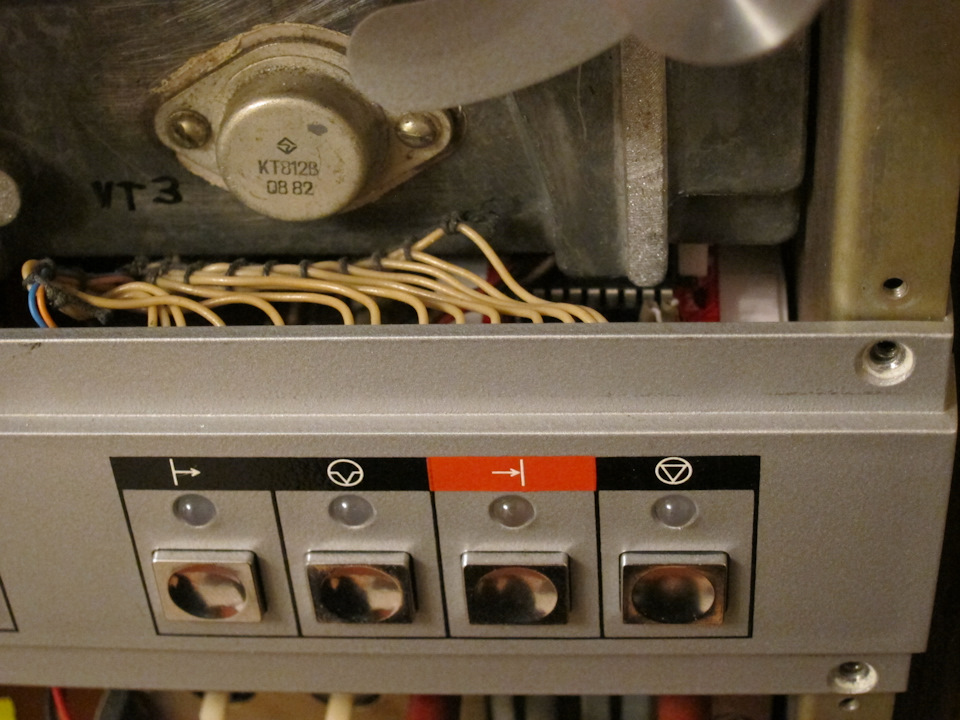

На панели кнопок управления Олимп-004 все что нам нужно (+5в, — питания, выхода управления). И в правой части панели есть место под модуль! Делаем из пластикового уголка (для пластиковых окон)панель под винты крепления кнопок. Наращиваем в двое полку под плату (наклеивая накладку из того же пластика).

Предварительная примерка Готовый вариант.

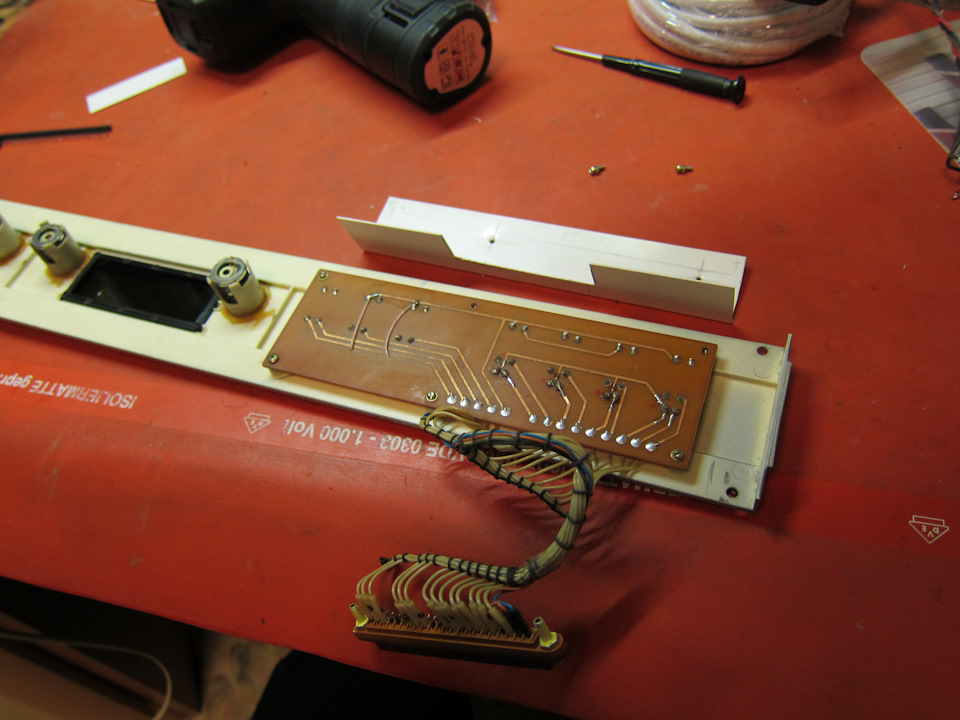

Предварительно выпаиваем ИК диод и вместо него впаиваем 3 штыря. Диод паяем на шлейф-удлинитель и разъемом подключаем к плате. Теперь мы можем установить приемник ИК где нам нужно.
Припаиваем выхода платы к соответствующим точкам на плате и ставим кнопочную панель на место.

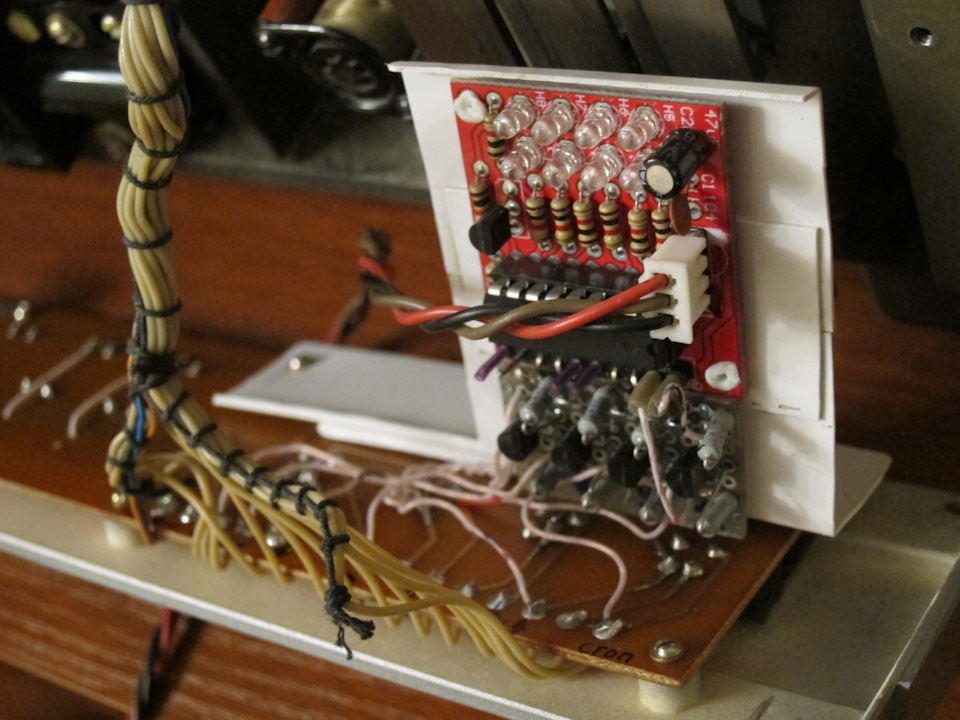

Почти готово Видна чуть чуть плата ДУ

Вот собственно и все. Осталось найти место для ИК приемника.
Таким образом можно запультовать практически любой аппарат с кнопочным (с нефиксируемыми кнопками!) управлением. Стоит копейки, только учтите, что пульты у них одинаковые для всех. Так что в одной комнате не более 1 одновременно работающего аппарата 🙂
Всем- добра!

И просто немного музыки от Олимп-004

Кстати, по совету stupic переделал инвертирующий модуль с использованием м/сх ULN2003. Огромное спасибо за подсказку! Получилось компактно и функционально.

Как изготовить дистанционный пульт электроника 004 магнитофон

Как из старого радиозвонка сделать приставку для дистанционного управления

Наверняка у вас в закромах валяется китайский радиозвонок. В свое время они были очень популярными, но как оказалось на деле, не совсем практичными, из-за дороговизны элементов питания. Хотя некоторые применяют их и посей день.

Так вот, из этого радиозвонка можно быстро и просто собрать приставку для дистанционного управления чем-либо электронным.

Как из старого радиозвонка сделать приставку для дистанционного управления

И так, достаем звонок из кладовки. Первым делом разбираем кнопку и замеряем напряжение элемента питания, проверяя его не работоспособность. Или меняем его сразу без замеров.

Закрываем крышку, фиксируем винтами.

Далее разбираем сам корпус звонка.

Чтобы понять что к чему, давайте разберемся. На плате установлены 2 микросхемы. Чтобы понять за что отвечает каждая микросхема, можно поискать в интернете даташит на них. В данном примере, та что на фото, является схемой приемника.

А другая поменьше — является синтезатором мелодии. То есть с микросхемы приемника на нее поступает сигнал, а та в свою очередь проигрывает мелодию.

Отпаиваем контакты динамика и выпаиваем микросхему синтезатора.

Теперь методом «тыка» при помощи мультиметра необходимо найти контакты, в которых при нажимании на кнопку появляется высокий уровень в 3 В.

Припаиваем провода к ним.

В корпус устанавливаем аудио колодку для удобства подключения.

Закрываем крышку звонка, фиксируем винтами. Устанавливаем новые элементы питания.

На этом универсальная приставка для дистанционного управления готова.

Для проверки, в качестве нагрузки подключим светодиод.

И при нажатии на кнопку отчетливо видно как он загорается.

Дальность приема составляет до 150 метров. На вход приставки можно подключить твердотельное реле и управлять сетевой нагрузкой. Или оптрон и управлять уже электронным устройством. Также, данная приставка отлично подходит для приколов и розыгрышей.
