Как проверить ВВ провода? Поиск неисправностей.

Проверяем сопротивление

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Неисправности высоковольтных проводов (распространенные болячки):

Из чего состоим

Как правило, неисправность сводится к тому, что ток либо вовсе не поступает на свечу, либо поступает, но в ограниченном количестве. Происходить это может по следующим причинам:
— Произошел разрыв токопроводящей жилы, по которой идет импульс.
— Есть утечка тока, то есть изоляция повреждена и ток бьет на сторону.
— Сопротивление превышает допустимое значение.
— Проблемы в контактах (со свечой или катушкой зажигания).

В случае разрыва токопроводящей жилы возникает эффект внутренней искры, другими словами — образуется электрический разряд между концами разорванного провода, которое снижает напряжение и становится причиной электромагнитного паразитического импульса. Этот импульс, в свою очередь, негативно влияет на правильность работы многих датчиков автомобиля. Один такой поврежденный высоковольтный провод может стать причиной вибрации и перебоев в работе двигателя. Из-за поврежденного высоковольтного провода воспламенение в цилиндре происходит с опозданием или через раз, в итоге нарушается синхронная работа цилиндров и двигателя в целом.

Как проверить высоковольтные провода? Эффективные способы:

Визуальный контроль

Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.).
Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе.
Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длине ВВ проводов, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.

Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр.
— Включите режим омметра.
— Снимите провод со свечи первого цилиндра и катушки зажигания.
— Подключите электроды мультиметра к концам провода и посмотрите на показания.

В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма. В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов:
Tesla — 6 кОм
Slon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре)
ProSport — почти нулевое сопротивление
Cargen — 0,9 кОм

Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.

Проверка высоковольтных проводов мультиметром на ВАЗ 2114

Электрооборудование

ВВ провода (расшифровываются как высоковольтные) нужны как прямые проводники импульса от устройства зажигания к системе топливного возгорания (прямиком на свечи). Если импульс не идет или проходит с неправильной функциональностью, то бензин не сожжется в цилиндре должным образом, и двигатель не будет работать так, как следует.

Высоковольтные провода ВАЗ 2114 [contents h2 h3]

Естественно, высоковольтная проводка имеет свойство выходить из строя. Признаки неисправности высоковольтных проводов могут быть следующие:

• Проводка порвалась
• Проводка пробита, ток течет мимо
• Напротив, проводка нагрелась, сопротивление выше нормы
• Разорвалась тонкопроводящая жилка

При этом при всем движка будет точно троить и дергаться. Кстати, если вы посмотрите под капот и увидите, как проводки искрятся при включенном зажигании, то это прямое руководство к замене проводов!

Характеристика проводки

В этом случае требуется элементарный навык как проверить высоковольтные провода мультиметром. Кстати, проверять наверняка можно и другим способом, но этот самый верный и логичный. Но пока о другом, даже если вы поняли, что ВВ провода ВАЗ 2114 приказали долго жить, в любом случае, вам предстоит покупка новых.

Как оказалось, высоковольтники обладают своим номером ГОСТа – 14867-79. Эти цифры указывают на качество проводов – то, что они высоковольтные. Так же, на отечественной проводке стоит марка – ППОВ: провод полиэтиленовый, облученный, с поливинилхлоридной оболочкой.

Условия по эксплуатации тоже особые:

• Температура работы варьируется от -60 до +110 градусов
• Устойчивость к замасливанию и воздействию других веществ.

Технические характеристики следующие:

• Максимальное напряжение 22 кВ
• Пробивное напряжении минимум 40 кВ
• Электроемкость максимум 100 пФ\м
• Срок эксплуатации 8 лет

ГОСТы старые, советского периода, но так как четырнадцатые в принципе сняли с производства, то, зап части на них идут те, что остались в наличии. Эти параметры не совсем адекватно подходят под стандарт Евро 2 и тем более класс выше. Для таких стандартов нужна большая мощность, и особые требования в плане электромагнитной совместимости. Но, как не крути, даже старую проводку можно подогнать под двигатель четырнадцатой.

Основные моменты, которые нужны для грамотного выбора ВВ, следующие:

1. Сопротивление высоковольтных проводов
2. Пробивное напряжение
3. Электромагнитная сила
4. Цена вопроса

После того, как определились с качеством высоковольтников, можно освоить проверку высоковольтных проводов зажигания мультиметром.

Проверка проводки

Проверка высоковолтных проводов зажигания начинается с простой диагностики, потому как все вышеперечисленные симптомы неполадок могут означать поломку иных частей системы двигателя или еще чего. Для простой проверки лучше дождаться темноты. Потом нужно оголить небольшой участок провода с одной и другой стороны и замкнуть один конец на корпус тачки или АКБ, а второй нужен для маневра: водим им по стыкам проводки, заглушкам и так далее. При пробоине сразу будет искра. Результат на лицо – требуется замена. Но этот способ первичный, он касается прямой утечки тока, что не всегда является причиной нерабочего состояния высоковольтников. В случае с напряжением такой номер не прокатит.

Чтобы померить его, нужно знать, какое сопротивление должно быть у высоковольтных проводов. Ведь у каждого провода от определенного производителя свое сопротивление, технические характеристики и размеры:

1) Тесла — 6 кОм, его часто подделывают, тогда можно выжать целых 8 кОм

2) Слон — от 4 до 7 кОм

3) ПроСпорт стремится к нулю

4) Карген — 0,9 кОм

Проверка высоковольтных проводов зажигания мультиметром

Для измерительных работ нужен простой мультиметр, котрый мы переводим в режим омметра. Мерить будим по одному проводу, один за другим снимая с цилиндров слева направо и с самой катушки. Процедура несложная:

1. убедитесь, что машина заглушена
2. снимайте конец провода с крепежа на цилиндре
3. снимайте противоположный конец с крепления катушки зажигания
4. надо оба конца подцепить к мультиметру
5. считываем показания
6. записываем их, чтобы не забыть
7. еще три раза проделываем это с оставшимися проводами

Нормальное сопротивление – это числа в пределе от 3,4 до 9,8 кОм. Конечно, все это зависит от фирмы-производителя, на резиновой коже провода набит этот параметр. Если у вас разница с допустимым значением, которая варьируется от 2 до 4 кОм – это нормально. Но не больше! Если больше, то провода не годные для езды, их нужно поменять.

Меняем провода всегда комплектом! Даже если один пришел в негодность, а остальные в нормальном техническом состоянии.

Вот, в принципе, и все. Теперь следует поставить на место старых проводов купленные новые.

Как правильно проверить бронепровода мультиметром на ВАЗ 2114?

Как проверить бронепровода мультиметром на ВАЗ 2114

Как специалист автомеханик и автолюбитель с многолетним опытом ремонта автомобилей, я готов поделиться с вами некоторыми полезными советами о том, как проверить бронепровода мультиметром на ВАЗ 2114. Бронепровода — это важная часть системы зажигания автомобиля, и их проверка регулярно может помочь в предотвращении потенциальных проблем.

Подготовка к проверке бронепроводов

Перед тем как приступить к проверке, убедитесь, что двигатель выключен и охлажден. Также необходимо иметь мультиметр на руках.

Проверка бронепроводов с использованием мультиметра

Шаг 1: Вначале откройте капот автомобиля и найдите свечи зажигания. У ВАЗ 2114 их обычно четыре.

Шаг 2: Отсоедините первый бронепровод от свечи зажигания. Затем с помощью мультиметра установите его на режим измерения сопротивления.

Шаг 3: Подключите концы мультиметра к двум отрезкам провода, которые обычно находятся на разных концах — один, который подсоединяется к свече зажигания, а другой — к катушке зажигания.

Шаг 4: Мультиметр должен показывать определенное сопротивление. На ВАЗ 2114 оно должно быть примерно в диапазоне 1-15 кОм. Если значение сопротивления выходит за пределы этого диапазона, то бронепровод не проходит проверку и требует замены.

Шаг 5: Повторите те же шаги для остальных бронепроводов.

Другие способы проверки бронепроводов

Помимо использования мультиметра, также существуют и другие способы проверки бронепроводов на ВАЗ 2114:

• Визуальный осмотр: Осмотрите бронепровода в поисках видимых повреждений, таких как трещины, изломы или обгоревшие участки. Если вы заметите какие-либо повреждения, то бронепровод следует заменить.
• Проверка на пробки: Снимите бронепроводы и проверьте, нет ли блокировки в местах подключения. Пробки могут препятствовать нормальному передаче электричества и должны быть удалены или заменены.
• Использование укорочения: Если у вас нет мультиметра, но есть запасной бронепровод, вы можете временно заменить каждый провод на запасной и проверить работу двигателя. Если двигатель становится более стабильным и работает плавнее, то скорее всего, бронепроводы нуждаются в замене.

Важно помнить, что проверка бронепроводов мультиметром — это один из способов выявления потенциальных проблем. Если вы заметили какие-либо симптомы неисправности системы зажигания, такие как пропуски зажигания или неровные обороты двигателя, рекомендуется обратиться к специалисту для более детальной диагностики и ремонта.

Часто задаваемые вопросы

1. Как проверить бронепровода мультиметром на ВАЗ 2114?

Для проверки бронепроводов на ВАЗ 2114 с помощью мультиметра, следуйте этим шагам:

1. Отсоедините батарею автомобиля, чтобы предотвратить короткое замыкание или поражение электрическим током.
2. Очистите соединения и клеммы бронепроводов от грязи и окисла с помощью наждачной бумаги или щетки.
3. Установите мультиметр в режим измерения сопротивления (Ом).
4. Подключите один контакт мультиметра к концу бронепровода, который подключается к свече зажигания или катушке зажигания в зависимости от того, какой бронепровод вы хотите проверить.
5. Подключите другой контакт мультиметра к терминалу батареи.
6. Оцените значения сопротивления, отображаемые на мультиметре. Нормальное значение сопротивления для бронепроводов обычно составляет около 10 кОм на 1 метр длины.
7. Повторите процедуру для всех бронепроводов автомобиля и замените любые провода, которые показывают аномальные значения сопротивления.

2. Какие причины могут вызвать проблемы с бронепроводами?

Существует несколько причин, которые могут вызвать проблемы с бронепроводами. Некоторые из них включают в себя:

• Износ или повреждение изоляции бронепроводов.
• Поражение бронепроводов коррозией или окислами.
• Неверная установка или неправильные соединения бронепроводов.
• Высокое напряжение или перегрузка в электрической системе автомобиля.

3. Как часто следует проверять бронепровода на автомобиле?

Регулярная проверка бронепроводов является важной частью технического обслуживания автомобиля. Рекомендуется проверять бронепровода каждые 6 месяцев или признаке проблем, таких как нестабильный двигатель, трудности при запуске или потеря мощности. Если вы заметите аномальные значения сопротивления или повреждение бронепроводов во время проверки, рекомендуется немедленно заменить их.

Как проверить высоковольтные (ВВ) провода на ВАЗ 2114 мультиметром

Высоковольтные провода зажигания Ваз 2114 – устройство

Важно знать: От качества работы высоковольтных проводов напрямую зависит эффективность воспламенения смеси, что означает стабильность работы двигателя на разных режимах.

Классическая модель системы зажигания всех авто земного шара предусматривает наличие комплекта из пяти высоковольтных несущих. Центральный кабель подает высокое напряжение от катушки зажигания на распределительное устройство – трамблер. Далее по четырем кабелям напряжение подается на свечи зажигания.

В современных авто используется электронная система зажигания. Схема не меняется, но могут добавиться дополнительные кабели, если горючая жидкость воспламеняется двумя свечами в каждой камере сгорания.

Бронепровод состоит из:

• токопроводящая медная, графитовая или токонепроводящая обвитая жилы;
• феропластовая оболочка — изолятор;
• экран из металлической проволоки;
• уплотняющая жесткая оболочка;
• наконечники с двух сторон.

Виды повреждений и неполадок

• Обрыв токопроводящих жил в высоковольтных проводах.
• Повреждение изоляции провода. Иногда достаточно одной случайной царапины на изоляции для того, чтобы возникла утечка тока, способная вызвать неполадки.
• Токопроводящая жила окислена. Это повреждение — прямое следствие разорванной изоляции, из-за чего на жилу попадает влага.
• Высокое сопротивление проводов. Здесь вина лежит на производителе (как вариант, виноват может быть и сам автовладелец, установивший себе провода от автомобиля другой марки).
• Плохие контакты. Они в колпачках проводов со временем изнашиваются и перестают плотно прилегать к свечам (либо к контактам на катушке зажигания).

Это интересно: Audi пришпорит модель А1, но не даст ей озвереть
Все перечисленные повреждения могут привести к возникновению искр и «паразитных» электромагнитных импульсов, которые будут мешать нормальной работе датчиков автомобиля. Кроме того, если токопроводящая жила сломана, напряжение на свечу будет подаваться несвоевременно. Это приведёт к тому, что топливно-воздушная смесь в камере сгорания будет загораться поздно, и один из цилиндров двигателя всё время будет «опаздывать», то есть синхронность работы цилиндров нарушится.

Как устроены провода

Строение проводки такое же, как у электропроводки в квартире. Большое количество медных проводков объединено в жилу. Поверх жилы находятся сердечник и изолятор. Внешний изоляционный слой обычно состоит из силиконовой, полиэтиленовой, поливинилхлоридной, резиновой оболочки. Дополнительная оболочка защищает от разрушающего воздействия ГСМ.

Высоковольтные провода ваз 2114

Каковы признаки неисправных высоковольтных проводов:

1. Разорванная проводка.
2. Утечка тока.
3. Разогревающаяся проводка.
4. Разрыв токопроводящих жил и изоляции.

Обрыв проводки

Двигатель при неисправной проводке будет троить и сбаивать. Обнаружив под капотом искрящуюся проводку, ее необходимо немедленно заменить.

Неисправность и обрыв проводки автомобиля. Диагностика своими руками

Проблемы с электрической проводкой в автомобиле возникают достаточно часто. Для некоторых водителей это становится трагедией, поэтому они обращаются срочно к услугам автоэлектриков. Хотя можно самому выявить обрыв проводки, приложив минимум усилий. Из приборов понадобится лишь мультиметр и базовые познания в схеме электрооборудования машины.

Проверка проводов на пробой

Проверка на пробой ВВ провода осуществляется при помощи специального приспособления. Это петля из толстой медной проволоки на диэлектрической ручке длиной 30-40 см. Петля закорачивается на массу автомобиля.

Медная петля аккуратно надевается на провод так, чтобы она могла скользить по нему. Провода остаются подключенными к разряднику, который включается в режим имитации работы двигателя на 2000 об./мин. Петля одевается на провод, подключенный к искровому промежутку и проводится по всей его длине.

Если на проводе есть пробой, это будет видно по разряду между проводом и петлей. Обязательно проверяется качество изоляции возле свечного наконечника и колпачка, присоединяемого к катушке высокого напряжения.

Как проверить проводку, если явных признаков повреждения нет, а двигатель сбоит

Если такой способ проверки не оправдал ожиданий, прозванивают проводку вольтметром. Как проверить высоковольтные провода на ваз 2114?

Проверка ВВ мультиметром

Признаки прямого повреждения проще всего выявить после наступления темноты. Нужно зачистить участки проводки с противоположных сторон и замкнуть одну сторону на корпус или АКБ. Второй стороной водим по заглушкам, контактам проводки и другим проводникам. Если есть пробой, будет появляться искра.

Вольтметр переводят в режим омметра. Замеряют все провода, последовательно снимая их с цилиндров и катушки слева направо. Каждый показатель необходимо записывать, поэтому приготовьте заранее бумагу и ручку (карандаш).

Как замерять сопротивление вв проводов ваз 2114:

1. Заглушить машину.
2. Снять конец провода с цилиндра.
3. Снять противоположный конец с катушки зажигания.
4. Оба окончания присоединить к мультиметру.
5. Считав, записать показания.
6. Повторить последовательность для оставшихся трех проводов.

Какое сопротивление считается нормальным? В зависимости от марки проводки от 3.4 до 9.8 кОм. Поверх изоляции обычно набиты нормальные показатели. Если разница замера не превышает 2-4 кОм от контрольного показателя, это в пределах нормы. Иначе комплект подлежит незамедлительной замене.

Перед заменой нужно реанимировать окислившиеся контакты, потом еще раз прозвонить. Для этого контакты очищают WD-40 или жидкостью для прочистки карбюраторов.

Нормальное сопротивление проводки различных марок:

• Тесла – 6 кОм (в случае подделок может доходить до 8 кОм);
• Слон – 4-7 кОм;
• Карген – 0,9 кОм;
• ПроСпорт – тяготеет к нулю.

Даже если стал непригодным один провод, обязательно нужно менять весь комплект.

Как проверить ВВ

Визуальный осмотр

• Следует осмотреть все провода на предмет видимых повреждений (царапин на изоляции, сильных перегибов, сколов и трещин на контактных колпачках и т. д.)
• Также нужно убедиться в том, что нигде нет пробоев (то есть провод нигде не замыкает и искры нигде не проскакивают). Делать такой осмотр лучше в темноте, так что надо закрыть входную дверь в гараже и выключить свет.
• Если высоковольтный провод не сломан и пробоев нет, можно попробовать им воспользоваться, чтобы понять, цел ли он внутри. Один его конец зачищается и им замыкается «масса» (то есть провод прикладывается к корпусу авто). Вторым концом провода водим по другим деталям, контактным колпачкам, стыкам. Если на каком-либо участке есть повреждение, то возникнет пробой (эту процедуру также лучше проводить в темноте).

Проверка с помощью мультиметра

Если при визуальном осмотре выявить неисправность не удалось, воспользуемся мультиметром. С его помощью можно измерить сопротивление каждого высоковольтного провода.

Сначала переключаем мультиметр в режим омметра.

Мультиметр, установлен в режим омметра

Высоковольтные провода, отсоединенные от свечных контактов и контактов на катушке

Это интересно: Об автомобильных GPS навигаторах

Сопротивление высоковольтного провода — 4.8 кОм, провод исправен

Для того чтобы верно оценить показания тестера, следует точно знать сопротивление высоковольтных проводов своего автомобиля (это сопротивление указывается на упаковке, как вариант, сопротивление может быть указано прямо на изоляции каждого провода).

Если высоковольтный провод цел, сопротивление, показываемое мультиметром, варьируется в интервале с 3.5 до 10 кОм (какая это будет цифра — зависит от марки провода, от материала сердечника и от его длины). Если же на мультиметре виден ноль, то это явный признак того, что токопроводящая жила сломана (хотя снаружи этого может быть не видно и провод выглядит целым).

Видео по проверке тестером

Выбор новой проводки

Вы по внешним или косвенным признакам убедились, что провода вышли из строя. Какую проводку лучше выбрать на замену выбывшей?

Самым большим числом положительных отзывов удостоена продукция чешской компании Tesla. Проводка обладает хорошим пробивным напряжением, высоким сопротивлением, а качество таково, что она не дубеет и не трескается даже при низких температурах. Также в автомагазинах представлена продукция марок Slon, Ween, Cezar, Хорс, Finwhale. Все они подходят для эксплуатации в российских условиях.

Ремонт электропроводки автомобиля

Прозвонку и восстановление электропроводки автомобиля можно выполнить самостоятельно или в автосервисе. После определения неисправных участков, где имеются повреждение проводов, замыкание или обрыв, осуществляют их пайку либо полную замену. Обычная скрутка с последующим обжимом является не полноценным ремонтом, а лишь временной мерой — учитывайте это, если у вас нет возможности припаять места обрывов.

Провода подбираются с такими же характеристиками, что и имеющиеся поврежденные (сопротивление, металл). Не следует устанавливать слишком длинные провода с «запасом», перекрученная открытая проводка под действием негативных факторов (перепады температур, влага, грязь) быстрее разрушается — это может привести к короткому замыканию цепи. При замене жгутов проводов с разъемами убедитесь, что контактные группы перед работами полностью зачищены от окисления.

Уязвимым элементом электрики авто также считаются монтажные блоки, расположенные в подкапотном пространстве. Из‐за разрушающего воздействия перепадов температур и влаги возможно нарушение защитного покрытия и последующих дефектов дорожек, разъемов для подключения жгутов проводов, реле, конденсаторов. Ремонт монтажных блоков, состоящих из монтажных плат, предохранителей и электротехнических компонентов, включает в себя пайку для восстановления дорожек и покрытие специальным защитным лаком, а также замену неисправных элементов и проводки, разъемов, зачистку контактных групп от загрязнений, окислений.

Какое должно быть сопротивление проводов зажигания?

ВВ провода (высоковольтные) служат посредниками между катушкой зажигания и автомобильными свечами по ним проходит необходимый для запуска машины импульс. Они рассчитаны на высокое напряжение и покрыты специальным изоляционным слоем, обеспечивающим минимальную потерю значения импульса.

Нормальное сопротивление высоковольтных проводов зажигания обязательно будет пропорционально длине элемента. То есть, фактически, чем больше элемент, тем большим значением сопротивления он может обладать.

Как правило, мануал указывает верхний уровень, выше которого подниматься нельзя. Для многих автомобилей он составляет 25 КОм при температуре 20 градусов.

Также есть руководства, где указано, что оптимальное сопротивление должно равняться 5 КОм +/- 1. На автофорумах можно найти информацию, что данное число на практике возрастает до 8-12 КОм. В случае обрыва провода сопротивление сильно возрастет.

От чего зависит сопротивление:

• Модель и мощность автомобиля
• Технические характеристики провода

Для новых и исправных проводов в большинстве случаев оптимальными станут значения 7,5-10-11-14.

В любом случае сопротивление проводов высокого напряжения машины для разных авто будет различным и нужно руководствоваться мануалом. Также показатель напрямую зависит от выбранного производителя проводов.

Вот примеры разницы показателей деталей разных производителей (в КОм):

• «Тесла» – 6;
• «Карген» – 0,9;
• «Слон» – 4-7;
• «ПроСпорт» – стремится к 0.

ПРИЗНАКИ НЕИСПРАВНОСТИ ВВ ПРОВОДОВ

Любые проблемы с зажиганием четырнадцатой могут свидетельствовать о том, что с высоковольтными проводами что-то не так.

. Основным признаком поломки высоковольтников является отсутствие искр на свечах зажигания из-за того, что к самим свечам ток не доходит, либо доходит, но в недостаточном количестве.

Признаки неисправности ВВ проводов следующие:

• На поверхности видны механические повреждения;
• На изоляции проводов образовались трещины;
• Порвалась токопроводящая медная жилка, расположенная внутри изоляционного покрытия;
• Окислились контакты в местах подключения ВВП к свечам зажигания и катушке;
• Высоковольтные провода постоянно перегреваются из-за неправильно подобранного сопротивления.

Любая из этих неисправностей выступает причиной неправильного функционирования двигателя четырнадцатой – он будет дергаться либо троить даже на холостых оборотах. Происходит это из-за того, что при поврежденных ВВП на цилиндры подается свеча недостаточной мощности, из-за которой топливо в цилиндрах воспламеняется с опозданием либо через раз.

Порвавшаяся жилка провода высокого напряжения – одна из самых частых и, при этом, самых неприятных проблем. При порванной жилке образуется внутренняя искра (электрический заряд), который возникает на противоположных концах ВВ провода. Образовавшаяся внутренняя искра является паразитическим импульсом, который циркулирует по всей проводке автомобиля. Из-за этого неправильно функционируют либо выходят из строя датчики четырнадцатой.

Подключение новых проводов

Каждому цилиндру двигателя при подключении провода соответствует номер гнезда модуля зажигания. Все посадочные гнезда пронумерованы. Катушки зажигания могут отличаться в зависимости от модели ВАЗ, до 2004 г. или после 2004 года выпуска, но номера гнезд всегда совпадают с номерами цилиндров, к которым подсоединяют проводку. Номера цилиндров для подключения отсчитываются слева направо, если смотреть со стороны открытого капота.

Чтобы подключить проводку, нужно выполнить следующую последовательность действий:

1. Отключение зажигания. Открыв капот, снимает клеммы с аккумуляторной батареи.
2. Снятие старых ВВ проводов с гнезд катушки и цилиндров.
3. Подключение новой проводки по схеме.

Чтобы проверить правильность подключения, вернув клеммы на АКБ, заводим двигатель.

Показатели неисправности, первичная диагностика

О вероятной неисправности высоковольтных проводов шофер может делать выводы по следующим факторам:

• затрудненный запуск двигателя, в особенности в сырую погоду;

• «троение» двигателя, появляющееся на холодную, и на холостом ходу и иногда на ходу;

• увеличение уровня радиопомех в приемном и усилительном тракте автомагнитолы и звуковой усилительной аппаратуры;

• увеличенный расход горючего
  ;

• изменение цвета, появление на них потемневших пробоя и зон утечки.

Как правило по внешнему виду

нереально выяснить, какой из них перестал работать. Самый несложный способ начальной диагностики – поочередное их отключение. В случае если при отключении конкретного высоковольтного провода двигатель трудится без трансформаций, следовательно, имеется достаточная возможность отказа этого проводника.

Но, создавать отключение проводов на протяжении работы двигателя направляться предельно с опаской, применяя высоковольтные средства защиты: диэлектрический коврик, изолирующие перчатки большого напряжения. Простые электроперчатки имеют напряжение пробоя 6,3 килоВольта, а импульс совокупности зажигания может быть больше 20.000 Вольт.

Проверить высоковольтный провод возможно и подключением на его выход заведомо исправной свечи, соединив ее железное основание с корпусом двигателя автомобиля. Отсутствие искры свечи при заведенном двигателе – показатель неисправности провода.

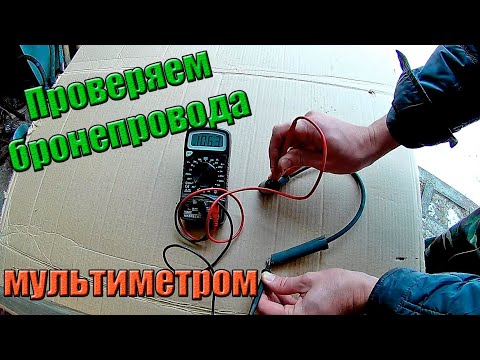

Видео — как проверить ВВ провода зажигания:

Наличие пробоя в высоковольтном проводе легко выяснить ночью, отключив осветительные устройства и заведя двигатель. В месте пробоя должно наблюдаться искрение.

Самый надежный метод предварительной проверки – подключение нового, исправного высоковольтного провода на место «подозреваемого». Для этого

умелые автомобилисты в собственном мобильном ремкомплекте имеют запасной провод зажигания большой длины (дабы подошел на любой цилиндр).

Сроки эксплуатации проводов

По рекомендациям производителя (АвтоВАЗа), замена проводки должна производиться через каждые 30 тыс. км пробега. Чаще всего автолюбители игнорируют эти рекомендации, не меняют по 100-150 тыс. км пробега, когда на ней нет механических повреждений.

Тем не менее при превышении эксплуатационного ресурса, даже если видимые повреждения отсутствуют, увеличивается внутреннее сопротивление, что влияет на передачу электрического импульса. Возможны проблемы с зажиганием, разгоном. Из-за задержки подачи тока на свечи нарушается нормальный ритм работы двигателя. Необходимо следовать советам производителя, меняя проводку каждые 25-30 тыс. км пробега.

При подсоединении новых проводов нельзя использовать для фиксации пластиковые хомуты. Обязательно нужно разделять их гребенчатым держателем, который входит в комплект поставки.

Замена проводки авто

При замене проводки в автомобиле обязательно отключают питание, в том числе отсоединяют и АКБ. Конечно же, это не мера предосторожности против удара током, а защита электрооборудования автомобиля от вероятного короткого замыкания, которое может возникнуть при проведении ремонтных работ.

Иногда замену можно выполнить за 10-15 минут – например, если повреждены провода питающей цепи «АКБ-генератор». Если же нарушена целостность проводки в салоне, есть проблемы с заземлением, короткое замыкание в цепи бортового компьютера, то работы отнимут гораздо больше времени. И главное здесь – не ошибиться, поскольку неправильное подключение проводов (например, при нарушении полярности) может вызвать короткое замыкание, повреждение дорогостоящего электрооборудования и даже возгорание. При отсутствии опыта в электротехнике и электромонтажных работах лучше обратиться в специализированный сервис за услугами автоэлектрика‐профессионала.

Регулировка зажигания

Инжекторная модификация ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления при помощи датчика сам определяет оптимальный момент зажигания. Участие автовладельца в регулировке работы ограничивается выставлением ГРМ двигателя по меткам.

Для проверки показателей работы ЭБУ и работоспособности датчиков необходимо подключение компьютера со специализированным ПО. Таким способом можно установить причину большинства неисправностей электронной системы зажигания.

Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытом дросселе напряжение на датчике должно быть не выше 0,55 вольт, при полностью открытом – 4,5 вольт. Измерения необходимо производить вольтметром при включенном зажигании.

Модуль зажигания относится к таким механизмам, у которых достаточно трудно определить наличие неисправностей. На него обращают внимание когда наблюдаются серьезные отклонения в работе автомобиля. В том случае, если двигатель ВАЗ 2107 сразу не запускается, рекомендуется отрегулировать зажигание, а при неровной работе мотора – требуется надлежащая проверка. Здесь главное не забывать, что модуль зажигания инжекторного мотора и представляет собой систему, которая при помощи катушек вырабатывает электрическую энергию для образования искры и дальнейшего запуска транспортного средства.

Симптомы неисправности высоковольтных проводов

При разрыве изоляции или повреждении пластмассовых колпачков начнется утечка тока, что приведет к следующим проблемам:

Трудности с пуском двигателя;

Серьезное нарушение изоляции высоковольтных проводов приведет к тому, что все электронные компоненты автомобиля начнут «барахлить». Датчики станут выдавать неверные показания, ЭБУ будет направлять неправильные команды, а до свечи зажигания ток перестанет доходить в том количестве, которое требуется для образования искры. Это чревато тем, что нарушится синхронная работа цилиндров двигателя, что приведет к его вибрации и перебоям в процессе работы.

Провода от компании Slon

Продукция от данного бренда используется для автомобилей ОАО АВТОВАЗ и GSM-АВТОВАЗ. Помимо этого, проводятся работы, которые дадут возможность пользоваться деталями на машинах иностранного производства. Наконечники проводов могут быть прямыми или расположенными под углом.

Высоковольтные провода Slon

Отзывы потребителей гласят о том, что нередко обозначения на упаковке не соответствуют реальным показателям. Однако в большинстве комментарии хорошие, поэтому стоит обратить внимание на данный вариант.
