Фиат Альбеа. ПРИВОДЫ ПЕРЕДНИХ КОЛЁС
Приводы передних колес состоят из наружных 1 и внутренних 13 шарниров равных угловых скоростей (ШРУС), соединенных валом 8. Наружный шарнир обеспечивает возможность только угловых перемещений соединяемых валов. Внутренний шарнир дополнительно к угловым обеспечивает и осевые смещения валов при повороте передних колес и работе подвески. Валы приводов левого и правого колеса выполнены разной длины (правый длиннее), что обусловлено компоновкой моторного отсека автомобиля (главная передача смещена влево относительно продольной оси автомобиля), поэтому приводы не взаимозаменяемы. Шарниры равных угловых скоростей обоих приводов одинаковы. Для снижения вибраций в трансмиссии на валу правого привода закреплен динамический демпфер.
Наружный шарнир типа Бирфильд состоит из корпуса 1 (рис. 1), сепаратора 18, обоймы 17 и шести шариков 3. В корпусе шарнира и в обойме предусмотрены канавки для размещения шариков. Канавки в продольной плоскости выполнены по радиусу, что обеспечивает требуемый угол поворота наружного шарнира. Шлицевый наконечник корпуса наружного шарнира установлен в ступицу переднего колеса и прикреплен к ней гайкой.
Обойма 17 наружного шарнира установлена на шлицах вала 8 между упорным буртиком и стопорным кольцом 2.
Внутренний шарнир типа Трипод состоит из корпуса 13 и трех роликов 12 на игольчатых подшипниках, надетых на цапфы трехшиповой ступицы 11. В корпусе шарнира выполнены пазы для роликов. Трех-шиповая ступица зафиксирована на валу стопорным кольцом 15, ролики позволяют ступице перемещаться в пазах корпуса шарнира в осевом направлении, благодаря чему привод может удлиняться или укорачиваться для компенсации взаимных перемещений подвески и силового агрегата. Шлицевый наконечник корпуса внутреннего шарнира закреплен в полуосевой шестерне дифференциала пружинным стопорным кольцом 14.
В наружном шарнире установлены шарики одной сортировочной группы. Все детали шарнира селективно подобраны друг к другу, поэтому ремонтировать шарнир заменой отдельных деталей нельзя. В запасные части поставляют только шарнир в сборе или малый ремкомплект, включающий в себя стопорное и упорное кольца, чехол, а также хомуты крепления чехла и динамического демпфера.
Внутренний шарнир поставляют в запасные части в виде двух рем-комплектов: большого, включающего в себя все детали шарнира, и малого, аналогичного ремкомплекту наружного шарнира.
Для смазки наружних шарниров применяют специальную смазку с MoS2 дисульфидом молибдена (отечественный аналог — ШРУС-4). Герметизация шарниров обеспечена резиновыми чехлами 5 и 10, закрепленными на корпусах шарниров хомутами 4, 6, 9 и 16.
Рис. 1. Привод переднего колеса: 1 — корпус наружного шарнира; 2 — стопорное кольцо обоймы наружного шарнира; 3 — шарик наружного шарнира; 4,6, 9,16 — хомуты крепления чехла; 5 — чехол наружного шарнира; 7 — динамический демпфер; 8 — вал привода переднего колеса; 10 — чехол внутреннего шарнира; И — ступица внутреннего шарнира; 12 — ролик внутреннего шарнира; 13 — корпус внутреннего шарнира; 14 — стопорное кольцо внутреннего шарнира; 15 — стопорное кольцо ступицы внутреннего шарнира; 17 — обойма наружного шарнира; 18 — сепаратор наружного шарнира
Шарниры приводов очень долговечны. Однако из-за повреждения защитных чехлов их довольно часто меняют. Работа по замене приводов передних колес трудоемка, а приводы недешевы. Для того чтобы серьезно сэкономить свое время и деньги, избегайте повреждения защитных чехлов шарниров (например, в результате наезда на торчащую из земли проволоку) и немедленно заменяйте их при малейших повреждениях. Если в шарнир через поврежденный чехол попадет вода или пыль, он выйдет из строя через несколько сотен километров пробега. Герметичный шарнир изнашивается чрезвычайно медленно.
Рис. 1 Шарнир (наружний) типа VL допускает осевое перемещение обойм и является одним из самых востребованных современной автомобильной промышленностью. Шариковый подшипник скольжения.
Рис. 2 Шарнир (внутренний) типа AAR "Tripod" (Трипод) отличается низкими потерями на трение вследствие замены скольжения качением. Внутри роликов устанавливаются игольчатые подшипники. Игольчатый подшипник качения.
Именно по этой причине производители ШРУС типа Трипод предписывают полимочевинные смазки без содержания твердых смазочных веществ, таких как дисульфид молибдена и графит, или их смеси. Смазки с MoS2 или графитом к использованию в ШРУС данного типа НЕ РЕКАМЕНДУЮТСЯ!
Пример смазки Slipkote Polyurea CV Joint Grease (NLGI класс 1,5) (США) для шарниров типа трипод.
ОЕМ коды запасных частей приводов.
Пыльник внешнего шруса — 303259;
Трипод внутреннего ШРУСа — 46448513;
Пыльник внутреннего ШРУСа — 7715294;
Шрус внешний со стороны колеса — 46307406.
хомут внешнего пыльника шруса: большой- ø87.5, малый- ø28.5
хомут внутреннего пыльника шруса: большой- ø78.5, малый- ø28.5
На внешний ШРУС подходят хомуты от ВАЗ 2109, только выбирайте потолще и что бы второй крючок(указано стрелкой) хорошо цеплялся за прорезь, а то всякие попадались, некоторые начнешь зажимать и все крючки разгибаются. А еще рекомендую такие хомуты зажимать специальными клещами как на фото, обычными клещами П-образный замок иногда домиком складывается и хомут не держит.
Замена привода фиат альбеа
Приводы передних колес снимают для замены при повреждении или для замены шарниров. Кроме того, необходимость их снятия возникает при получении доступа к другим агрегатам.
3. С помощью бородка расконтрите гайку ступицы.
4. Установите колесо на ступицу и зафиксируйте его по меньшей мере двумя болтами. Опустите автомобиль.
При отворачивании гайки ступицы автомобиль должен стоять на земле! Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле.
5. Ослабьте затяжку гайки ступицы колеса.
6. Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.
7. Отверните гайку ступицы и снимите гайку.
Если вы работаете на подъемнике, устанавливать колесо для отворачивания гайки ступицы необязательно. Попросите помощника нажать и удерживать нажатой педаль тормоза автомобиля в момент отворачивания гайки ступицы.
8. Выверните болт крепления датчика частоты вращения колеса…
9. …и извлеките его из отверстия в кулаке.
Обратите внимание на то, что датчик установлен с силиконовой смазкой. Перед установкой удалите старую и нанесите новую смазку.
10. Выверните два болта крепления направляющей колодок…
Закрепите суппорт, например, проволокой на витках пружины, не допуская скручивания или натяжения тормозного шланга.
12. Отверните гайку крепления наконечника рулевой тяги к поворотному кулаку.
13. Установите съемник и выпрессуйте палец наконечника рулевой тяги…
14. …и извлеките его из отверстия в рычаге поворотного кулака.
15. Удерживая от проворачивания, отверните гайки болтов крепления поворотного рычага к кронштейну амортизаторной стойки.
16. Отведите поворотный кулак с тормозным диском в сторону и извлеките из ступицы наружный шарнир привода левого переднего колеса.
При затрудненном выведении хвостовика наружного шарнира аккуратно, не повреждая резьбы, выбейте его из ступицы молотком через выколотку или деревянный брусок подходящего размера.
17. Уперев монтажную лопатку в картер коробки передач, выпрессуйте внутренний шарнир привода из полуосевой шестерни…
При пользовании монтажной лопаткой при выпрессовке внутреннего шарнира из шестерни полуоси коробки передач не повредите картер коробки передач и шарнир.
18. …и снимите привод левого переднего колеса с автомобиля.
19. Аналогично снимите правый привод.
20. Для установки привода левого колеса введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси.
21. Введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, навинтите гайку ступицы до упора, не затягивая ее окончательно.
22. Резким движением запрессуйте привод с поворотным кулаком и тормозным диском в шестерню полуоси до момента фиксации привода стопорным кольцом.
23. Аналогично запрессуйте правый привод.
24. Навинтите гайки ступиц правого и левого переднего колеса до упора.
25. Присоедините поворотные кулаки к кронштейнам амортизаторных стоек и затяните болты гайками крепления.
26. Установите колеса и заверните гайки их крепления до упора, не затягивая окончательно.
27. Установите автомобиль на колеса, сняв с опор, и затяните гайки ступиц.
Вам потребуются: пассатижи, бокорезы, выколотка, молоток, съемник стопорных колец.
Если во время движения автомобиля в поворотах слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании рукой вала привода ощущается люфт или порваны защитные чехлы, такой шарнир необходимо заменить. Разбирать наружный шарнир(Бирфильд) практически не имеет смысла. Эта работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела детали шарнира в негодность. Заменять детали шарнира в отдельности нельзя, поэтому самое оптимальное решение — заменить шарнир в сборе. В крайнем случае допускается разборка для замены смазки внутреннего шарнира (Трипод) как более простого и менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.
2. Очистите детали и осмотрите привод:
— защитные чехлы наружного и внутреннего шарниров не должны иметь трещин. Поврежденные чехлы замените;
— наружный шарнир равных угловых скоростей должен поворачиваться с легким усилием, без рывков и заеданий, радиальных и осевых люфтов. При их наличии замените шарнир;
— внутренний шарнир должен перемещаться в угловых и осевых направлениях с легким усилием, при этом не должно наблюдаться рывков, заеданий и радиальных люфтов. В противном случае замените внутренний шарнир;
— заменяйте стопорное кольцо хвостовика внутреннего шарнира новым при каждом снятии привода с автомобиля;
— вал привода колеса не должен быть деформирован. Деформированный вал замените.
3. Отверткой разведите замок крепления большого хомута чехла наружного шарнира, сдавив хомут, разъедините фиксатор…
4. …и снимите хомут.
Если снять хомут не получается, то его можно перепилить ножовкой. В этом случае потребуется обязательная замена защитного чехла. Защитный чехол входит в комплект нового шарнира.
5. Аналогично снимите малый хомут крепления чехла.
6. Сдвиньте защитный чехол с корпуса наружного шарнира.
7. Очистите шарнир от смазки и проверьте состояние его деталей.
Обратите внимание на стопорное кольцо обоймы наружного шарнира.
8. Отверткой раздвиньте усики стопорного кольца…
9. …и ударами молотка по выколотке сдвиньте обойму наружного шарнира с вала.
10. Снимите наружный шарнир со шлицев вала.
При сборке замените стопорное кольцо новым. Как правило, кольцо входит в комплект нового шарнира.
11. Снимите чехол наружного шарнира с вала.
Перед снятием пометьте краской или маркером положение защитного чехла внутреннего шарнира, это пригодится при сборке.
12. Отверткой разведите замок крепления малого хомута чехла внутреннего шарнира, сдавив хомут, разъедините фиксатор…
13. …и снимите хомут.
14. Отверткой разведите замок крепления большого хомута чехла внутреннего шарнира, сдавив хомут, разъедините фиксатор…
15. …и снимите хомут.
16. Сдвиньте чехол внутреннего шарнира по валу привода.
17. Отсоедините от привода корпус внутреннего шарнира.
18. Очистите привод от смазки.
19. Разожмите съемником стопорное кольцо ступицы шарнира…
20. …и снимите кольцо, выведя его из проточки вала.
21. Ударами молотка по выколотке сдвиньте…
22. …и снимите ступицу с роликами со шлицев вала привода.
23. Снимите защитный чехол внутреннего шарнира с вала.
24. Промойте все металлические детали керосином до полного удаления старой смазки.
При сборке привода замените защитные чехлы и хомуты их крепления новыми.
25. Пред сборкой заполните шарнир смазкой…
26. …и равномерно распределите ее в полостях наружного шарнира.
27. Наденьте малый хомут на защитный чехол наружного шарнира…
28. …наденьте чехол на вал…
29. …и затяните хомут.
30. Заполните чехол смазкой…
31. …и аккуратно распределите ее внутри чехла.
Для смазки шарнира (наружного и внутреннего) и наполнения его чехла необходимо 75 г смазки.
32. Предварительно разжав стопорное кольцо, вставьте шлицевую часть вала в отверстие обоймы наружного шарнира и легкими ударами молотка напрессуйте шарнир на вал до фиксации стопорного кольца в пазу вала.
33. Наденьте защитный чехол на корпус наружного шарнира и затяните хомут.
Защитные чехлы внутренних шарниров фиксируются на валу на разных расстояниях от торца вала:
- — для правого привода — 103 мм;
- — для левого привода — 143 мм.
34. Наденьте защитный чехол внутреннего шарнира на вал. Затяните малый хомут чехла по ранее нанесенной метке или по приведенному выше размеру.
35. Установите трехшиповую ступицу с роликами, зафиксируйте стопорным кольцом и заполните смазкой корпус внутреннего шарнира.
36. Наденьте на внутренний шарнир защитный чехол. Затяните большой хомут чехла.
37. После сборки привода проверьте плотность прилегания поясков чехлов и надежность крепления хомутов. Чехлы не должны проворачиваться на шарнирах и валу, а хомуты — на чехлах. В противном случае замените хомуты.
Всем здравия. Поменял внутренний шрус, причина люфт трипоида в стакане. Замену делал на СТО вблизи от дома.

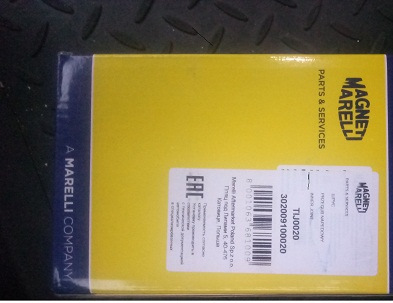

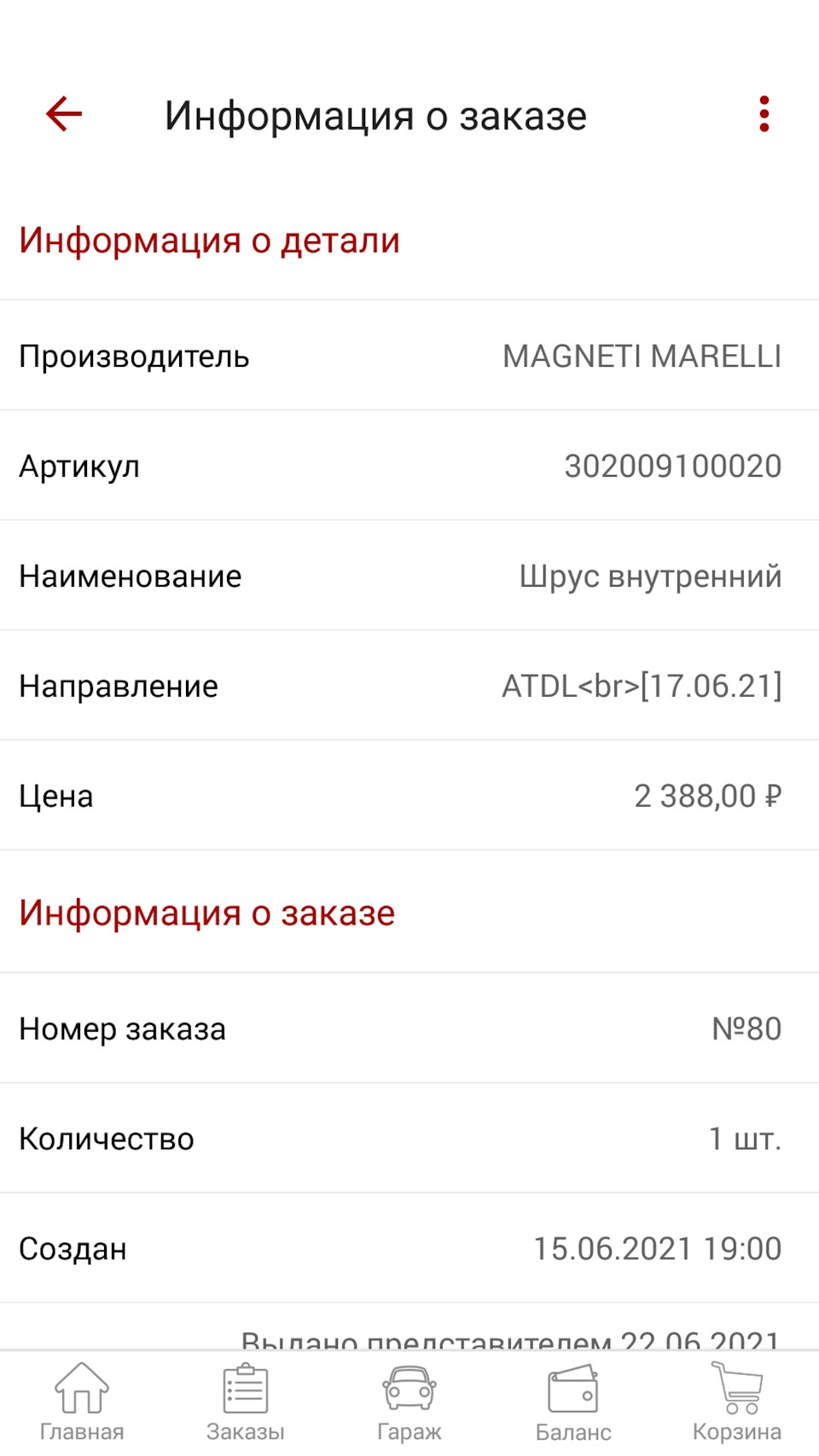

Заказывал в Автодоке в комплекте шёл пыльник, стакан, стопорное кольцо, трипоид, хомуты, смазка для игольчатых подшипников.
Старый стакан не хотел выходить монтажкой, но потом всё таки сдался.

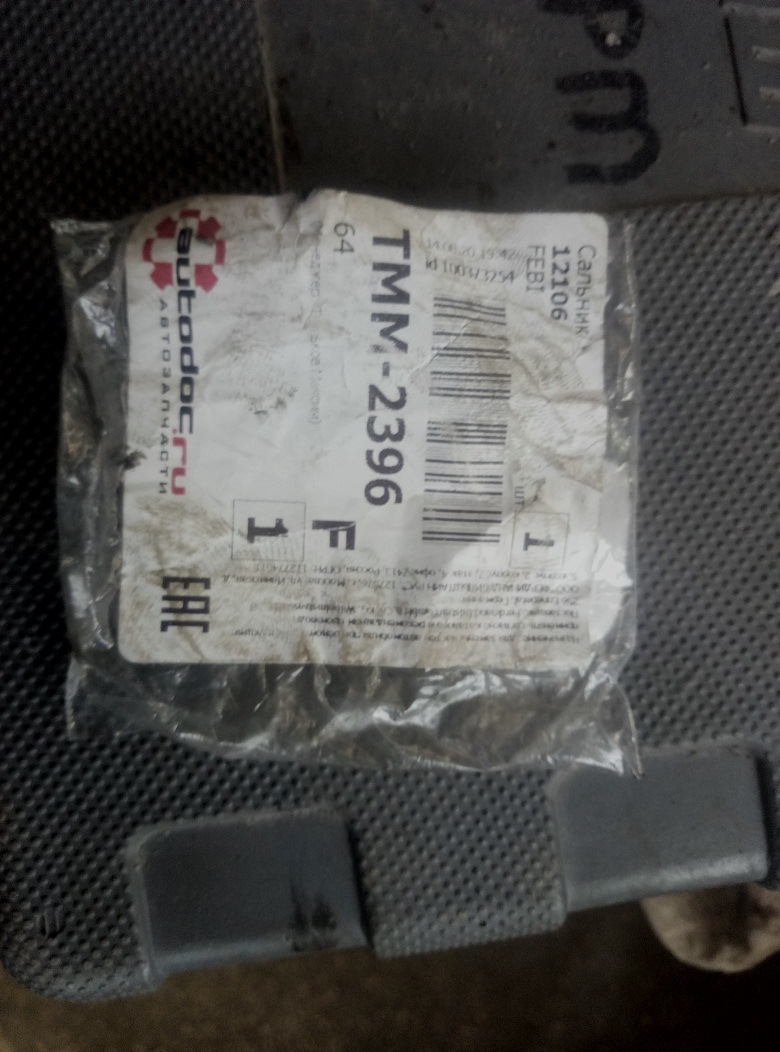

Масло слили через привод.Ну и сальник привода тоже заменили, чтоб лишний раз не менять.
После замены при разгоне на 70-80 км/ч ушёл звук в виде бульконья.
Правый привод намного длиннее, чем левый коротышь поэтому и нагрузка шруса на правый приходится больше поэтому в нём и был люфт значительно больше, чем у левого.
Масло долил всё тоже ZIK75W85 синтетику.
Вот такой небольшой ремонтик проделал Альбе.
Вчера установил в задние двери универсальные ЭСП избавился от крутилок но это в следующей записи не переключайтесь друзья пока!
Запчасти
FIAT Albea 2008, двигатель бензиновый 1.4 л., 80 л. с., передний привод, механическая коробка передач — визит на сервис
Машины в продаже
Комментарии 14
У меня пробег почти 240 и еще скручен был 60 тыщ и вот только буду менять шрус.
я на правой стороне менял, а на левой короткий привод 223тыс.тоже родной пробег, ещё ходит внутренний шрус надо тоже поменять
Тоже появился люфт. И на скорости 70км тресет. Интересно почему эту модель не показывает когда вводишь артикул от запчасти.
да кто его знает, аналогов куча
Ну магнитик точно подошла? Без всяких доработок?
Круто выглядит магнетти марелли, блин у меня пробег прям один в один такой же и тоже шрус внутренний помирает, даже масло из коробки течь начало, вот только единственный симптом при езде это стук на сильных не ровностях.
Вопрос очень интересует, стакан шруса большой люфт имел по отношению к коробке? У меня как то сильно болтается, это нормально? Я даже видео записал и в бж пост сделал об этом
у тебя пробег почти как у меня сальник почему течëт из биения шруса так, что меняй и забудешь про течь
При отворачивании гайки ступицы автомобиль должен стоять на земле! Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле.
5. Ослабьте затяжку гайки ступицы колеса.
6. Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.
7. Отверните гайку ступицы и снимите гайку.
Если вы работаете на подъемнике, устанавливать колесо для отворачивания гайки ступицы необязательно. Попросите помощника нажать и удерживать нажатой педаль тормоза автомобиля в момент отворачивания гайки ступицы.
8. Выверните болт крепления датчика частоты вращения колеса.
9. . и извлеките его из отверстия в кулаке.
Обратите внимание на то, что датчик установлен с силиконовой смазкой. Перед установкой удалите старую и нанесите новую смазку.
Закрепите суппорт, например, проволокой на витках пружины, не допуская скручивания или натяжения тормозного шланга.
12. Отверните гайку крепления наконечника рулевой тяги к поворотному кулаку.
13. Установите съемник и выпрессуйте палец наконечника рулевой тяги.
14. . и извлеките его из отверстия в рычаге поворотного кулака.
15. Удерживая от проворачивания, отверните гайки болтов крепления поворотного рычага к кронштейну амортизаторной стойки.
16. Отведите поворотный кулак с тормозным диском в сторону и извлеките из ступицы наружный шарнир привода левого переднего колеса.
При затрудненном выведении хвостовика наружного шарнира аккуратно, не повреждая резьбы, выбейте его из ступицы молотком через выколотку или деревянный брусок подходящего размера.
17. Уперев монтажную лопатку в картер коробки передач, выпрессуйте внутренний шарнир привода из полуосевой шестерни.
При пользовании монтажной лопаткой при выпрессовке внутреннего шарнира из шестерни полуоси коробки передач не повредите картер коробки передач и шарнир.
5. Аналогично снимите малый хомут крепления чехла.
6. Сдвиньте защитный чехол с корпуса наружного шарнира.
7. Очистите шарнир от смазки и проверьте состояние его деталей.
8. Отверткой раздвиньте усики стопорного кольца.
9. . и ударами молотка по выколотке сдвиньте обойму наружного шарнира с вала.
10. Снимите наружный шарнир со шлицев вала.
При сборке замените стопорное кольцо новым. Как правило, кольцо входит в комплект нового шарнира.
11. Снимите чехол наружного шарнира с вала.
Перед снятием пометьте краской или маркером положение защитного чехла внутреннего шарнира, это пригодится при сборке.
12. Отверткой разведите замок крепления малого хомута чехла внутреннего шарнира, сдавив хомут, разъедините фиксатор.
13. . и снимите хомут.
14. Отверткой разведите замок крепления большого хомута чехла внутреннего шарнира, сдавив хомут, разъедините фиксатор.
15. . и снимите хомут.
16. Сдвиньте чехол внутреннего шарнира по валу привода.
17. Отсоедините от привода корпус внутреннего шарнира.
18. Очистите привод от смазки.
19. Разожмите съемником стопорное кольцо ступицы шарнира.
20. . и снимите кольцо, выведя его из проточки вала.
21. Ударами молотка по выколотке сдвиньте.
22. . и снимите ступицу с роликами со шлицев вала привода.
23. Снимите защитный чехол внутреннего шарнира с вала.
24. Промойте все металлические детали керосином до полного удаления старой смазки.
При сборке привода замените защитные чехлы и хомуты их крепления новыми.
25. Пред сборкой заполните шарнир смазкой.
26. . и равномерно распределите ее в полостях наружного шарнира.
27. Наденьте малый хомут на защитный чехол наружного шарнира.
28. . наденьте чехол на вал.
29. . и затяните хомут.
30. Заполните чехол смазкой.
31. . и аккуратно распределите ее внутри чехла.
32. Предварительно разжав стопорное кольцо, вставьте шлицевую часть вала в отверстие обоймы наружного шарнира и легкими ударами молотка напрессуйте шарнир на вал до фиксации стопорного кольца в пазу вала.
33. Наденьте защитный чехол на корпус наружного шарнира и затяните хомут.
Защитные чехлы внутренних шарниров фиксируются на валу на разных расстояниях от торца вала:
— для правого привода — 103 мм;
— для левого привода — 143 мм.
34. Наденьте защитный чехол внутреннего шарнира на вал. Затяните малый хомут чехла по ранее нанесенной метке или по приведенному выше размеру.
35. Установите трехшиповую ступицу с роликами, зафиксируйте стопорным кольцом и заполните смазкой корпус внутреннего шарнира.
36. Наденьте на внутренний шарнир защитный чехол. Затяните большой хомут чехла.
37. После сборки привода проверьте плотность прилегания поясков чехлов и надежность крепления хомутов. Чехлы не должны проворачиваться на шарнирах и валу, а хомуты — на чехлах. В противном случае замените хомуты.
Тойота Land Cruiser
Land Cruiser — самая важная модель после Тойота Королла во всем мире. За свою 50-летнюю историю она завоевала огромную репутацию благодаря надежности и прочности. Это оставило Toyota с проблемой при представлении этой модели. Автомобиль должен был по-прежнему привлекать покупателей, которые зависят от его прочности, без отчуждения водителей на других рынках, которые все больше привыкли к внедорожникам. Сохранение каркаса лестницы и отдельной конструкции кузова подчеркивает потребность Toyota в прочности и надежности, но они также уделяют большое внимание стилю и интерьеру. Разработанный впервые в Европе, довольно умный дизайн внутри и снаружи привлек клиентов клиентов, с которым способность Land Cruiser для бездорожья является вторым после стиля и пространства.
Auris — это универсальное устройство, которое значительно улучшило Corolla. Он предлагает традиционную солидную конструкцию Toyota и, вероятно, обеспечит непревзойденную надежность. Однако, несмотря на свою практичность и удобство, он не делает гигантского скачка, необходимого, чтобы качественно конкурировать с лидерами класса. Тойота также могла бы быть немного более смелой со стилем.
Toyota RAV4, один из самых популярных внедорожников в одном из самых популярных классов автомобилей на сегодняшний день, получил новый улучшенный дизайн 2019 года, в котором были учтены некоторые недостатки компактного внедорожника — но не все.
Снятие и установка приводов передних колес
Приводы передних колес снимают для замены при повреждении или для замены шарниров. Кроме того, необходимость их снятия возникает при получении доступа к другим агрегатам.
Вам потребуются: торцовые ключи «на 17», «на 22», «на 32», ключи «на 12», «на 19», шестигранник «на 10», молоток, бородок, ключ для болтов колес, съемник шаровых шарниров, монтажная лопатка.
1. Приподнимите переднюю часть автомобиля, установите ее на надежные опоры, подложите противооткатные упоры («башмаки») под задние колеса, снимите декоративный колпак и левое колесо.
3. С помощью бородка расконтрите гайку ступицы.
4. Установите колесо на ступицу и зафиксируйте его по меньшей мере двумя болтами. Опустите автомобиль.
При отворачивании гайки ступицы автомобиль должен стоять на земле! Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле.
5. Ослабьте затяжку гайки ступицы колеса.
6. Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.
7. Отверните гайку ступицы и снимите гайку.
Если вы работаете на подъемнике, устанавливать колесо для отворачивания гайки ступицы необязательно. Попросите помощника нажать и удерживать нажатой педаль тормоза автомобиля в момент отворачивания гайки ступицы.
8. Выверните болт крепления датчика частоты вращения колеса…
9. …и извлеките его из отверстия в кулаке.
Обратите внимание на то, что датчик установлен с силиконовой смазкой. Перед установкой удалите старую и нанесите новую смазку.
10. Выверните два болта крепления направляющей колодок…
Закрепите суппорт, например, проволокой на витках пружины, не допуская скручивания или натяжения тормозного шланга.
12. Отверните гайку крепления наконечника рулевой тяги к поворотному кулаку.
13. Установите съемник и выпрессуйте палец наконечника рулевой тяги…
14. …и извлеките его из отверстия в рычаге поворотного кулака.
15. Удерживая от проворачивания, отверните гайки болтов крепления поворотного рычага к кронштейну амортизаторной стойки.
16. Отведите поворотный кулак с тормозным диском в сторону и извлеките из ступицы наружный шарнир привода левого переднего колеса.
При затрудненном выведении хвостовика наружного шарнира аккуратно, не повреждая резьбы, выбейте его из ступицы молотком через выколотку или деревянный брусок подходящего размера.
17. Уперев монтажную лопатку в картер коробки передач, выпрессуйте внутренний шарнир привода из полуосевой шестерни…
При пользовании монтажной лопаткой при выпрессовке внутреннего шарнира из шестерни полуоси коробки передач не повредите картер коробки передач и шарнир.
18. …и снимите привод левого переднего колеса с автомобиля.
19. Аналогично снимите правый привод.
20. Для установки привода левого колеса введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси.
21. Введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, навинтите гайку ступицы до упора, не затягивая ее окончательно.
22. Резким движением запрессуйте привод с поворотным кулаком и тормозным диском в шестерню полуоси до момента фиксации привода стопорным кольцом.
23. Аналогично запрессуйте правый привод.
24. Навинтите гайки ступиц правого и левого переднего колеса до упора.
25. Присоедините поворотные кулаки к кронштейнам амортизаторных стоек и затяните болты гайками крепления.
26. Установите колеса и заверните гайки их крепления до упора, не затягивая окончательно.
27. Установите автомобиль на колеса, сняв с опор, и затяните гайки ступиц.
28. Затяните гайки крепления колес (см. «Замена колеса»).
29. Установите декоративные колпаки колес (см. «Замена колеса»).
30. После установки всех деталей залейте масло в коробку передач (см. «Проверка уровня и замена масла в коробке передач»).
Фиат альбеа где находится приводной вал колеса
Приводы передних колес состоят из наружных 1 и внутренних 13 шарниров равных угловых скоростей (ШРУС), соединенных валом 8. Наружный шарнир обеспечивает возможность только угловых перемещений соединяемых валов. Внутренний шарнир дополнительно к угловым обеспечивает и осевые смещения валов при повороте передних колес и работе подвески. Валы приводов левого и правого колеса выполнены разной длины (правый длиннее), что обусловлено компоновкой моторного отсека автомобиля (главная передача смещена влево относительно продольной оси автомобиля), поэтому приводы не взаимозаменяемы. Шарниры равных угловых скоростей обоих приводов одинаковы. Для снижения вибраций в трансмиссии на валу правого привода закреплен динамический демпфер.
Наружный шарнир типа Бирфильд состоит из корпуса 1 (рис. 1), сепаратора 18, обоймы 17 и шести шариков 3. В корпусе шарнира и в обойме предусмотрены канавки для размещения шариков. Канавки в продольной плоскости выполнены по радиусу, что обеспечивает требуемый угол поворота наружного шарнира. Шлицевый наконечник корпуса наружного шарнира установлен в ступицу переднего колеса и прикреплен к ней гайкой.
Обойма 17 наружного шарнира установлена на шлицах вала 8 между упорным буртиком и стопорным кольцом 2.
Внутренний шарнир типа Трипод состоит из корпуса 13 и трех роликов 12 на игольчатых подшипниках, надетых на цапфы трехшиповой ступицы 11. В корпусе шарнира выполнены пазы для роликов. Трех-шиповая ступица зафиксирована на валу стопорным кольцом 15, ролики позволяют ступице перемещаться в пазах корпуса шарнира в осевом направлении, благодаря чему привод может удлиняться или укорачиваться для компенсации взаимных перемещений подвески и силового агрегата. Шлицевый наконечник корпуса внутреннего шарнира закреплен в полуосевой шестерне дифференциала пружинным стопорным кольцом 14.
В наружном шарнире установлены шарики одной сортировочной группы. Все детали шарнира селективно подобраны друг к другу, поэтому ремонтировать шарнир заменой отдельных деталей нельзя. В запасные части поставляют только шарнир в сборе или малый ремкомплект, включающий в себя стопорное и упорное кольца, чехол, а также хомуты крепления чехла и динамического демпфера.
Внутренний шарнир поставляют в запасные части в виде двух рем-комплектов: большого, включающего в себя все детали шарнира, и малого, аналогичного ремкомплекту наружного шарнира.
Для смазки наружних шарниров применяют специальную смазку с MoS2 дисульфидом молибдена (отечественный аналог — ШРУС-4). Герметизация шарниров обеспечена резиновыми чехлами 5 и 10, закрепленными на корпусах шарниров хомутами 4, 6, 9 и 16.
Рис. 1. Привод переднего колеса: 1 — корпус наружного шарнира; 2 — стопорное кольцо обоймы наружного шарнира; 3 — шарик наружного шарнира; 4,6, 9,16 — хомуты крепления чехла; 5 — чехол наружного шарнира; 7 — динамический демпфер; 8 — вал привода переднего колеса; 10 — чехол внутреннего шарнира; И — ступица внутреннего шарнира; 12 — ролик внутреннего шарнира; 13 — корпус внутреннего шарнира; 14 — стопорное кольцо внутреннего шарнира; 15 — стопорное кольцо ступицы внутреннего шарнира; 17 — обойма наружного шарнира; 18 — сепаратор наружного шарнира
Шарниры приводов очень долговечны. Однако из-за повреждения защитных чехлов их довольно часто меняют. Работа по замене приводов передних колес трудоемка, а приводы недешевы. Для того чтобы серьезно сэкономить свое время и деньги, избегайте повреждения защитных чехлов шарниров (например, в результате наезда на торчащую из земли проволоку) и немедленно заменяйте их при малейших повреждениях. Если в шарнир через поврежденный чехол попадет вода или пыль, он выйдет из строя через несколько сотен километров пробега. Герметичный шарнир изнашивается чрезвычайно медленно.
Рис. 1 Шарнир (наружний) типа VL допускает осевое перемещение обойм и является одним из самых востребованных современной автомобильной промышленностью. Шариковый подшипник скольжения.
Рис. 2 Шарнир (внутренний) типа AAR "Tripod" (Трипод) отличается низкими потерями на трение вследствие замены скольжения качением. Внутри роликов устанавливаются игольчатые подшипники. Игольчатый подшипник качения.
Именно по этой причине производители ШРУС типа Трипод предписывают полимочевинные смазки без содержания твердых смазочных веществ, таких как дисульфид молибдена и графит, или их смеси. Смазки с MoS2 или графитом к использованию в ШРУС данного типа НЕ РЕКАМЕНДУЮТСЯ!
Пример смазки Slipkote Polyurea CV Joint Grease (NLGI класс 1,5) (США) для шарниров типа трипод.
ОЕМ коды запасных частей приводов.
Пыльник внешнего шруса — 303259;
Трипод внутреннего ШРУСа — 46448513;
Пыльник внутреннего ШРУСа — 7715294;
Шрус внешний со стороны колеса — 46307406.
хомут внешнего пыльника шруса: большой- ø87.5, малый- ø28.5
хомут внутреннего пыльника шруса: большой- ø78.5, малый- ø28.5
На внешний ШРУС подходят хомуты от ВАЗ 2109, только выбирайте потолще и что бы второй крючок(указано стрелкой) хорошо цеплялся за прорезь, а то всякие попадались, некоторые начнешь зажимать и все крючки разгибаются. А еще рекомендую такие хомуты зажимать специальными клещами как на фото, обычными клещами П-образный замок иногда домиком складывается и хомут не держит.
Как снять привод фиат альбеа
Приводы передних колес снимают для замены при повреждении или для замены шарниров. Кроме того, необходимость их снятия возникает при получении доступа к другим агрегатам.
Вам потребуются: торцовые ключи «на 17», «на 22», «на 32», ключи «на 12», «на 19», шестигранник «на 10», молоток, бородок, ключ для болтов колес, съемник шаровых шарниров, монтажная лопатка.
1. Приподнимите переднюю часть автомобиля, установите ее на надежные опоры, подложите противооткатные упоры («башмаки») под задние колеса, снимите декоративный колпак и левое колесо.
2. Слейте масло из коробки передач (см. «Проверка уровня и замена масла в коробке передач»).
3. С помощью бородка расконтрите гайку ступицы.
4. Установите колесо на ступицу и зафиксируйте его по меньшей мере двумя болтами. Опустите автомобиль.
При отворачивании гайки ступицы автомобиль должен стоять на земле! Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле.
5. Ослабьте затяжку гайки ступицы колеса.
6. Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.
7. Отверните гайку ступицы и снимите гайку.
Если вы работаете на подъемнике, устанавливать колесо для отворачивания гайки ступицы необязательно. Попросите помощника нажать и удерживать нажатой педаль тормоза автомобиля в момент отворачивания гайки ступицы.
8. Выверните болт крепления датчика частоты вращения колеса…
9. …и извлеките его из отверстия в кулаке.
Обратите внимание на то, что датчик установлен с силиконовой смазкой. Перед установкой удалите старую и нанесите новую смазку.
10. Выверните два болта крепления направляющей колодок…
11. …и отведите от тормозного диска суппорт в сборе, не отсоединяя тормозной шланг (см. «Замена суппорта тормозного механизма переднего колеса в сборе с направляющей колодок»).
Закрепите суппорт, например, проволокой на витках пружины, не допуская скручивания или натяжения тормозного шланга.
12. Отверните гайку крепления наконечника рулевой тяги к поворотному кулаку.
13. Установите съемник и выпрессуйте палец наконечника рулевой тяги…
14. …и извлеките его из отверстия в рычаге поворотного кулака.
15. Удерживая от проворачивания, отверните гайки болтов крепления поворотного рычага к кронштейну амортизаторной стойки.
16. Отведите поворотный кулак с тормозным диском в сторону и извлеките из ступицы наружный шарнир привода левого переднего колеса.
При затрудненном выведении хвостовика наружного шарнира аккуратно, не повреждая резьбы, выбейте его из ступицы молотком через выколотку или деревянный брусок подходящего размера.
17. Уперев монтажную лопатку в картер коробки передач, выпрессуйте внутренний шарнир привода из полуосевой шестерни…
При пользовании монтажной лопаткой при выпрессовке внутреннего шарнира из шестерни полуоси коробки передач не повредите картер коробки передач и шарнир.
18. …и снимите привод левого переднего колеса с автомобиля.
19. Аналогично снимите правый привод.
20. Для установки привода левого колеса введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси.
21. Введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, навинтите гайку ступицы до упора, не затягивая ее окончательно.
22. Резким движением запрессуйте привод с поворотным кулаком и тормозным диском в шестерню полуоси до момента фиксации привода стопорным кольцом.
23. Аналогично запрессуйте правый привод.
24. Навинтите гайки ступиц правого и левого переднего колеса до упора.
25. Присоедините поворотные кулаки к кронштейнам амортизаторных стоек и затяните болты гайками крепления.
26. Установите колеса и заверните гайки их крепления до упора, не затягивая окончательно.
27. Установите автомобиль на колеса, сняв с опор, и затяните гайки ступиц.
28. Затяните гайки крепления колес (см. «Замена колеса»).
29. Установите декоративные колпаки колес (см. «Замена колеса»).
30. После установки всех деталей залейте масло в коробку передач (см. «Проверка уровня и замена масла в коробке передач»).
Как снять привод фиат альбеа
Фиат Альбеа. ПРИВОДЫ ПЕРЕДНИХ КОЛЁС
Приводы передних колес состоят из наружных 1 и внутренних 13 шарниров равных угловых скоростей (ШРУС), соединенных валом 8. Наружный шарнир обеспечивает возможность только угловых перемещений соединяемых валов. Внутренний шарнир дополнительно к угловым обеспечивает и осевые смещения валов при повороте передних колес и работе подвески. Валы приводов левого и правого колеса выполнены разной длины (правый длиннее), что обусловлено компоновкой моторного отсека автомобиля (главная передача смещена влево относительно продольной оси автомобиля), поэтому приводы не взаимозаменяемы. Шарниры равных угловых скоростей обоих приводов одинаковы. Для снижения вибраций в трансмиссии на валу правого привода закреплен динамический демпфер.
Наружный шарнир типа Бирфильд состоит из корпуса 1 (рис. 1), сепаратора 18, обоймы 17 и шести шариков 3. В корпусе шарнира и в обойме предусмотрены канавки для размещения шариков. Канавки в продольной плоскости выполнены по радиусу, что обеспечивает требуемый угол поворота наружного шарнира. Шлицевый наконечник корпуса наружного шарнира установлен в ступицу переднего колеса и прикреплен к ней гайкой.
Обойма 17 наружного шарнира установлена на шлицах вала 8 между упорным буртиком и стопорным кольцом 2.
Внутренний шарнир типа Трипод состоит из корпуса 13 и трех роликов 12 на игольчатых подшипниках, надетых на цапфы трехшиповой ступицы 11. В корпусе шарнира выполнены пазы для роликов. Трех-шиповая ступица зафиксирована на валу стопорным кольцом 15, ролики позволяют ступице перемещаться в пазах корпуса шарнира в осевом направлении, благодаря чему привод может удлиняться или укорачиваться для компенсации взаимных перемещений подвески и силового агрегата. Шлицевый наконечник корпуса внутреннего шарнира закреплен в полуосевой шестерне дифференциала пружинным стопорным кольцом 14.
В наружном шарнире установлены шарики одной сортировочной группы. Все детали шарнира селективно подобраны друг к другу, поэтому ремонтировать шарнир заменой отдельных деталей нельзя. В запасные части поставляют только шарнир в сборе или малый ремкомплект, включающий в себя стопорное и упорное кольца, чехол, а также хомуты крепления чехла и динамического демпфера.
Внутренний шарнир поставляют в запасные части в виде двух рем-комплектов: большого, включающего в себя все детали шарнира, и малого, аналогичного ремкомплекту наружного шарнира.
Для смазки наружних шарниров применяют специальную смазку с MoS2 дисульфидом молибдена (отечественный аналог — ШРУС-4). Герметизация шарниров обеспечена резиновыми чехлами 5 и 10, закрепленными на корпусах шарниров хомутами 4, 6, 9 и 16.
Рис. 1. Привод переднего колеса: 1 — корпус наружного шарнира; 2 — стопорное кольцо обоймы наружного шарнира; 3 — шарик наружного шарнира; 4,6, 9,16 — хомуты крепления чехла; 5 — чехол наружного шарнира; 7 — динамический демпфер; 8 — вал привода переднего колеса; 10 — чехол внутреннего шарнира; И — ступица внутреннего шарнира; 12 — ролик внутреннего шарнира; 13 — корпус внутреннего шарнира; 14 — стопорное кольцо внутреннего шарнира; 15 — стопорное кольцо ступицы внутреннего шарнира; 17 — обойма наружного шарнира; 18 — сепаратор наружного шарнира
Шарниры приводов очень долговечны. Однако из-за повреждения защитных чехлов их довольно часто меняют. Работа по замене приводов передних колес трудоемка, а приводы недешевы. Для того чтобы серьезно сэкономить свое время и деньги, избегайте повреждения защитных чехлов шарниров (например, в результате наезда на торчащую из земли проволоку) и немедленно заменяйте их при малейших повреждениях. Если в шарнир через поврежденный чехол попадет вода или пыль, он выйдет из строя через несколько сотен километров пробега. Герметичный шарнир изнашивается чрезвычайно медленно.
Рис. 1 Шарнир (наружний) типа VL допускает осевое перемещение обойм и является одним из самых востребованных современной автомобильной промышленностью. Шариковый подшипник скольжения.
Рис. 2 Шарнир (внутренний) типа AAR «Tripod» (Трипод) отличается низкими потерями на трение вследствие замены скольжения качением. Внутри роликов устанавливаются игольчатые подшипники. Игольчатый подшипник качения.
Именно по этой причине производители ШРУС типа Трипод предписывают полимочевинные смазки без содержания твердых смазочных веществ, таких как дисульфид молибдена и графит, или их смеси. Смазки с MoS2 или графитом к использованию в ШРУС данного типа НЕ РЕКАМЕНДУЮТСЯ!
Пример смазки Slipkote Polyurea CV Joint Grease (NLGI класс 1,5) (США) для шарниров типа трипод.
ОЕМ коды запасных частей приводов.
Пыльник внешнего шруса — 303259;
Трипод внутреннего ШРУСа — 46448513;
Пыльник внутреннего ШРУСа — 7715294;
Шрус внешний со стороны колеса — 46307406.
хомут внешнего пыльника шруса: большой- ø87.5, малый- ø28.5
хомут внутреннего пыльника шруса: большой- ø78.5, малый- ø28.5
На внешний ШРУС подходят хомуты от ВАЗ 2109, только выбирайте потолще и что бы второй крючок(указано стрелкой) хорошо цеплялся за прорезь, а то всякие попадались, некоторые начнешь зажимать и все крючки разгибаются. А еще рекомендую такие хомуты зажимать специальными клещами как на фото, обычными клещами П-образный замок иногда домиком складывается и хомут не держит.
Fiat Albea 1.4 4дв. седан, 77 л.с, 5МКПП, 2002 – 2004 г.в. — замена шарниров равных угловых скоростей
Замена шарниров равных угловых скоростей (ШРУС)
Если во время движения автомобиля в поворотах слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании рукой вала привода ощущается люфт или порваны защитные чехлы, то такой шарнир необходимо заменить. Разбирать наружный шарнир (типа Бирфильд) привода переднего колеса практически не имеет смысла. Эта работа весьма трудоемкая, а при порванном чехле попавшая в шарнир грязь быстро приводит детали шарнира в негодность. Заменять детали шарнира в отдельности нельзя, поэтому самое оптимальное решение – заменить шарнир в сборе. В крайнем случае допускается разборка для замены смазки внутреннего шарнира привода правого переднего колеса (типа Трипод) как более простого и менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.
Вам потребуются: отвертка с плоским лезвием, бокорезы, бородок, молоток, съемник для стопорных колец.
1. Снимите привод переднего колеса в сборе
2. Очистите детали и осмотрите привод:
– наружный шарнир равных угловых скоростей должен поворачиваться с легким усилием, без рывков и заеданий, радиальных и осевых люфтов. При их наличии замените шарнир;
– внутренний шарнир привода колеса должен перемещаться в угловых и осевых направлениях с легким усилием, при этом не должно ощущаться рывков, заеданий и радиальных люфтов. В противном случае замените внутренний шарнир;
– защитные чехлы наружного и внутреннего шарниров не должны иметь трещин и разрывов. Замените поврежденные чехлы;
– вал привода колес не должен быть деформирован. Замените деформированный вал.
3. Для замены наружного шарнира или его чехла разъедините отверткой или перекусите бокорезами замок хомута крепления большого чехла наружного шарнира и снимите хомут.
Хомуты крепления защитных чехлов шарниров равных угловых скоростей одноразового использования, при сборке замените их новыми. Как правило, хомуты входят в комплект нового шарнира.
4. Аналогично снимите малый хомут крепления чехла.
5. Сдвиньте защитный чехол с корпуса шарнира…
6. …и сбейте с вала молотком через бородок обойму шарнира, преодолевая усилие стопорного кольца.
7. Снимите наружный шарнир со шлицев вала.
ПРЕДУПРЕЖДЕНИЕ
Разборка наружного шарнира не допускается.
8. Снимите стопорное кольцо, выведя его отверткой из проточки вала.
ПРИМЕЧАНИЕ
При сборке замените стопорное кольцо новым. Как правило, кольцо входит в комплект нового шарнира.
9. Снимите с вала привода защитный чехол.
ПРИМЕЧАНИЕ
При установке шарнира защитный чехол замените новым. Обычно чехол входит в комплект нового шарнира.
10. Перед установкой нового наружного шарнира заполните его полость смазкой (если шарнир не был смазан изготовителем) в количестве (135±6) г: в шарнир заложите (70±3) г, а в чехол – (65±3) г.
При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.
11. Установите чехол наружного шарнира и шарнир в порядке, обратном снятию.
12. Для снятия внутреннего шарнира привода правого переднего колеса снимите хомуты крепления чехла шарнира к его корпусу…
14. Отсоедините от привода корпус внутреннего шарнира.
15. Разожмите съемником стопорное кольцо ступицы шарнира…
16. …и снимите кольцо, выведя его из проточки вала.
Для наглядности из шарнира удалена смазка.
17. Снимите со шлицев вала ступицу с роликами…
18. …и снимите с вала защитный чехол.
ПРИМЕЧАНИЕ
При установке шарнира защитный чехол замените новым. Обычно он входит в комплект нового шарнира.
19. Промойте все металлические детали керосином до полного удаления старой смазки.
20. Перед сборкой заполните полость корпуса и чехол внутреннего шарнира смазкой в количестве (145±6) г: в шарнир заложите (100±3) г, а в чехол – (45±3) г.
ПРИМЕЧАНИЕ
При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.
21. Соберите внутренний шарнир привода правого переднего колеса в порядке, обратном разборке.
22. После сборки и установки шарниров проверьте плотность прилегания поясков чехлов и надежность крепления хомутов. Чехлы не должны проворачиваться на шарнирах и валу, а хомуты – на чехлах. В противном случае замените хомуты.
Снятие и установка приводов передних колес
Приводы передних колес снимают для замены при повреждении или для замены шарниров. Кроме того, необходимость их снятия возникает при получении доступа к другим агрегатам.
Вам потребуются: торцовые ключи «на 17», «на 22», «на 32», ключи «на 12», «на 19», шестигранник «на 10», молоток, бородок, ключ для болтов колес, съемник шаровых шарниров, монтажная лопатка.
1. Приподнимите переднюю часть автомобиля, установите ее на надежные опоры, подложите противооткатные упоры («башмаки») под задние колеса, снимите декоративный колпак и левое колесо.
2. Слейте масло из коробки передач (см. «Проверка уровня и замена масла в коробке передач»).
3. С помощью бородка расконтрите гайку ступицы.
4. Установите колесо на ступицу и зафиксируйте его по меньшей мере двумя болтами. Опустите автомобиль.
При отворачивании гайки ступицы автомобиль должен стоять на земле! Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле.
5. Ослабьте затяжку гайки ступицы колеса.
6. Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.
7. Отверните гайку ступицы и снимите гайку.
Если вы работаете на подъемнике, устанавливать колесо для отворачивания гайки ступицы необязательно. Попросите помощника нажать и удерживать нажатой педаль тормоза автомобиля в момент отворачивания гайки ступицы.
8. Выверните болт крепления датчика частоты вращения колеса…
9. …и извлеките его из отверстия в кулаке.
Обратите внимание на то, что датчик установлен с силиконовой смазкой. Перед установкой удалите старую и нанесите новую смазку.
10. Выверните два болта крепления направляющей колодок…
Закрепите суппорт, например, проволокой на витках пружины, не допуская скручивания или натяжения тормозного шланга.
12. Отверните гайку крепления наконечника рулевой тяги к поворотному кулаку.
13. Установите съемник и выпрессуйте палец наконечника рулевой тяги…
14. …и извлеките его из отверстия в рычаге поворотного кулака.
15. Удерживая от проворачивания, отверните гайки болтов крепления поворотного рычага к кронштейну амортизаторной стойки.
16. Отведите поворотный кулак с тормозным диском в сторону и извлеките из ступицы наружный шарнир привода левого переднего колеса.
При затрудненном выведении хвостовика наружного шарнира аккуратно, не повреждая резьбы, выбейте его из ступицы молотком через выколотку или деревянный брусок подходящего размера.
17. Уперев монтажную лопатку в картер коробки передач, выпрессуйте внутренний шарнир привода из полуосевой шестерни…
При пользовании монтажной лопаткой при выпрессовке внутреннего шарнира из шестерни полуоси коробки передач не повредите картер коробки передач и шарнир.
18. …и снимите привод левого переднего колеса с автомобиля.
19. Аналогично снимите правый привод.
20. Для установки привода левого колеса введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси.
21. Введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, навинтите гайку ступицы до упора, не затягивая ее окончательно.
22. Резким движением запрессуйте привод с поворотным кулаком и тормозным диском в шестерню полуоси до момента фиксации привода стопорным кольцом.
23. Аналогично запрессуйте правый привод.
24. Навинтите гайки ступиц правого и левого переднего колеса до упора.
25. Присоедините поворотные кулаки к кронштейнам амортизаторных стоек и затяните болты гайками крепления.
26. Установите колеса и заверните гайки их крепления до упора, не затягивая окончательно.
27. Установите автомобиль на колеса, сняв с опор, и затяните гайки ступиц.
28. Затяните гайки крепления колес (см. «Замена колеса»).
29. Установите декоративные колпаки колес (см. «Замена колеса»).
30. После установки всех деталей залейте масло в коробку передач (см. «Проверка уровня и замена масла в коробке передач»).
