Как снять магнитолу форд фокус 3

Штатная магнитола Ford Focus 3: снятие и замена

Необходимый инструмент: ключ TORX Т25, отвертка с плоским лезвием.
1. Отцепите провод от «минусовой» клеммы аккумулятора.

2. Снимите центральную накладку панели приборов (см. тут).

3. Открутите 2 крепежных винта и достаньте головное устройство из панели приборов на длину присоединенных проводов.

4. Отсоедините от головного устройства колодку антенного провода.

5. Отсоедините от головного устройства колодку удлинителя разъема USB.

6. Нажмите на фиксатор, и разъедените от головного устройства колодку проводов.

7. . и снимите головное устройство аудиосистемы.

8. Открутите 4 крепежных винта и достаньте из панели приборов дисплей головного устройства на длину присоединенных проводов.

9. Отодвиньте фиксирующую скобу.

10. . и отсоедините колодку от дисплея.

11. Снимите дисплей головного устройства аудиосистемы.

12. Установку осуществите в обратном снятию порядке.

Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011 года.
Источник: Ford Focus III — Руководство по эксплуатации, техническому обслуживанию и ремонту. — М.ООО «ИДТР 320 с: ил., эл. схемы

Играть играет, но не показывает, замена ГУ в моём авто дошла и до меня.

Вот ссылочка на них vk.com/element5_official
Описание ГУ Android 10.1
✅ процессор 8-ь ядер
✅ звуковой процессор Radio data Systems
✅ Ips матрица 1280х720
✅ интернет 4-G
✅ Bluetooth
✅ память-4-64G
✅ поддержка car play
✅ поддержка передней и задней камеры

Начнём установку, а сначала надо снять старое ГУ, и так приступим
Снимаем нижнюю панельку специально лопаткой, которая шла в комплекте, которая под магнитолой, на фото видно

Первая панелька

Далее видим два болта, которые держат рамку и панель климата, откручиваем их.

Два болта

Далее снимай кожух пластиковый который вокруг рычага коробки переключения.

Защитный пластик

Что рамка вышла из своих пазов, я слегка надовил на рамку и она вылезла.

Вот тут надавил

Отключаем все провода, и рамка у нас в руках.
Далее откручиваем четыре болта, которые держат дисплей ГУ и сам блог.

Крутим

отсоединяем от них контакты и вынимаем, и всё, процесс разбора завершён, осталось снять воздухазаборы со старой рамки и переставить на новую.

Пусто

Потом прикрепить магнитолу к новой рамке на четыре болта и подключить ко всем разъёмам что у нас имеются.

А именно:<\b>
два разъёма для USB
основной для питания
один для 4-G
один для GPS
один для камеры
один для колокольчиков и вместе с ним в сборе идёт один колокольчик для микрофона
Так же у нас идёт в комплекте блок для CAN шины
Пока что я с ним не разобрался что да так…
Подключаем всё, проверяем магнитолу, звук идёт, камера работает, радио ловит, микрофон тоже работает, проверяем сеть и GPS, всё работает.

Туда их все

Далее я вывел необходимые провода в бардачок, пока что так полежат, будет время, буду их выводить по своим местам.

Красиво��

Чтож, всё проверили, собираем рамку вместе с магнитолой и ставим на место, крепится она в свои пазы в которых стояла штатная, и радуемся новой магнитолой, я доволен, так как вид в салоне изменился:)

Камера

Осталось заменить дверные динамики и может быть установить сабвуфер

Езжу уже как три дня, доволен, и в ней ещё разбираться и разбираться

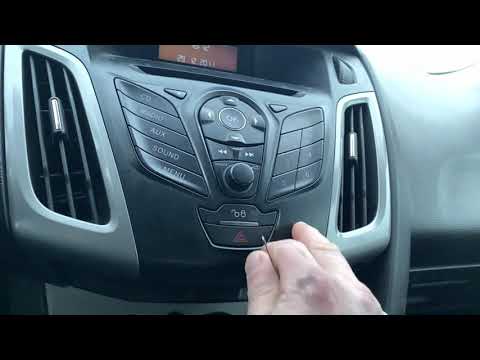

Как снять магнитолу Фокус 3: пошаговая инструкция

Владение автомобилем дает мне огромное удовольствие, и иногда необходимо провести некоторые технические работы самостоятельно. Одной из таких работ является снятие магнитолы на Ford Focus 3. В этой статье я поделюсь с вами процессом снятия магнитолы на этой модели автомобиля.

Шаг 1: Подготовка к работе

Перед тем как приступить к снятию магнитолы, важно подготовиться к работе. Для этого вам понадобятся следующие инструменты:

• Отвертка
• Пластиковая лопатка или специальный инструмент для снятия панели

Убедитесь также, что у вас есть правильный набор съемников для вашего конкретного типа магнитолы.

Шаг 2: Снятие панели

Перед тем как достать саму магнитолу, необходимо снять панель на Ford Focus 3. Для этого выполните следующие действия:

1. С помощью пластиковой лопатки или специального инструмента аккуратно отделите панель от рамки вокруг магнитолы. Начинайте с одного угла и продвигайтесь по всей панели.
2. Осторожно вытащите панель, избегая повреждения проводки и остальных элементов.

Шаг 3: Снятие магнитолы

Как только панель будет удалена, можно приступить к самому снятию магнитолы. Следуйте следующим инструкциям:

1. Отсоедините разъемы на задней стороне магнитолы. Обычно они закреплены на специальных фиксаторах, которые несложно отжать пальцами.
2. Аккуратно вытащите магнитолу из своего места. При этом обратите внимание на крепежные болты, которые могут удерживать магнитолу в рамке.
3. Убедитесь, что все разъемы и крепежные болты были успешно сняты, прежде чем полностью вытащить магнитолу.

Теперь, когда вы сняли магнитолу, вы можете продолжить с необходимыми техническими работами или установить новую магнитолу. Помните, что при установке новой магнитолы необходимо внимательно следовать инструкциям производителя и правильно подключить все разъемы.

Снятие магнитолы на Ford Focus 3 может показаться сложной задачей, особенно если вы не имеете опыта в проведении подобных работ. В этом случае я рекомендую обратиться к профессионалам, чтобы избежать повреждения автомобиля или магнитолы. Тем не менее, если у вас есть достаточный опыт и необходимые инструменты, вы сможете успешно справиться с этой задачей самостоятельно.

Часто задаваемые вопросы

1. Как снять магнитолу в Фокусе 3?

Для снятия магнитолы в Фокусе 3 вам потребуется следовать нескольким простым шагам:

1. Отсоедините отрицательный кабель от аккумулятора, это поможет предотвратить короткое замыкание и обеспечить безопасность.
2. Используя пластиковую отвертку или другой подходящий инструмент, аккуратно выньте обрамление магнитолы.
3. Отсоедините все соединительные кабели, которые соединяют магнитолу с электрической системой автомобиля. Разъемы могут отличаться в зависимости от модели и типа установленной магнитолы.
4. Аккуратно снимите магнитолу из панели, освободив ее из крепежных скоб или других креплений, которые могут быть установлены.

Будьте осторожны и аккуратны при снятии магнитолы, чтобы избежать повреждения салона автомобиля или самой магнитолы.

2. Какие инструменты нужны для снятия магнитолы в Фокусе 3?

Для снятия магнитолы в Фокусе 3 вам потребуются следующие инструменты:

• Пластиковая отвертка или другой подходящий инструмент для снятия обрамления магнитолы.
• Если требуется отсоединить разъемы, вам может понадобиться специальный инструмент для разъемов или проводов.

Эти инструменты помогут вам снять магнитолу без повреждений и недостатков.

3. Какие предосторожности следует принять при снятии магнитолы в Фокусе 3?

При снятии магнитолы в Фокусе 3 следует соблюдать некоторые предосторожности, чтобы избежать повреждений и обеспечить безопасную работу:

• Перед началом работы всегда отключайте отрицательный кабель от аккумулятора, чтобы избежать короткого замыкания и возможного возгорания.
• Не используйте острые или жесткие инструменты для снятия магнитолы, чтобы предотвратить повреждение салона автомобиля или самой магнитолы.
• Будьте внимательны при отсоединении кабелей и разъемов, чтобы не повредить соединительные пины или провода.

Принятие этих предосторожностей поможет вам снять магнитолу безопасно и эффективно.

Как снять магнитолу на форд фокус 3

Перед демонтажем аудиосистемы не забудьте вынуть диск из дисковода родной магнитолы.

1. Отключаем зажигание. Открываем капот и отключаем минусовую аккумуляторную клемму.

2. Для начала необходимо снять заглушку, которая находится в нижней части магнитолы (см. фото)

3. При помощи отвертки-звездочки выкручиваем 2 винта которые прятались под заглушкой.

4. Далее необходимо потянуть магнитолу за нижнюю часть рамки чуть на себя и вверх. Сверху рамка крепится на двух клипсах, которые должны отщелкнуться. При снятии рамки аккуратно отсоединяем от нее разъем питания (см. фото)

5. Магнитола крепится на двух болтах, экран на четырех. (см. фото). При помощи отвертки-звездочки выкручиваем болты и вынимаем сначала магнитолу, затем экран, предварительно отключив все разъемы.

6. Переходим к установке штатной магнитолы.

• – Подсоединяем питание (в комплекте разъём штатный – фишка-в-фишку)

• – Протягиваем провода USB/3G в бордачёк.

• – GPS антенну размещаем под торпедой в горизонтальном положении или прячем под облицовку стойки ветрового окна (см. фото).

• – Подключаем FM антенну через переходник идущий в комплекте

Собираем все в обратной последовательности. На новую рамку необходимо переставить дефлекторы вентиляции (воздуховоды).

7. Одеваем минусовую аккумуляторную клемму и проверяем систему на работоспособность.

Чтобы разобраться как установить штатную магнитолу, лучше один раз увидеть, чем сто раз прочитать об этом. Поэтому ниже мы прикрепили видеоруководство, в котором наглядно показано как своими руками снять и установить штатную магнитолу на Форд Фокус 3.

Фото установленных магнитол Ford Focus 3

Наш установочный центр рад предложить услуги по профессиональной и сертифицированной установке штатных головных устройств:

• – Мы работаем только с проверенным и надёжным оборудованием.
• – Устанавливаемое оборудование сертифицировано и имеет гарантии производителя.
• – На любую установку Вы получаете годовую гарантию.
• – На все проводимые работы есть лицензии и по окончанию работ, по требованию клиента, выдаётся копия сертификата.

В нашем интернет магазине представлены магнитолы для автомобилей Ford Focus 3 (Форд Фокус 3), работающие на ОС Android или WinCE следующих торговых марок: Avis, Daystar, CarSys, Hits, Kaier, Newsmy, Olymp, Redpower, Roximo, Trinity, Winca, Witson. Данные устройства Вы можете посмотреть в разделе: штатные магнитолы для Форд Фокус 3

Как снять магнитолу на Форд Фокус 3

Некоторые автомобили поставляются в комплекте со штатными мультимедийными устройствами ✔. У водителей часто возникает вопрос, как снять магнитолу на Форд Фокус 3. Демонтаж может потребоваться при необходимости замены или ремонта прибора. Снимать магнитолу приходится и при установке вспомогательных компонентов, например, разъема AUX.

Подготовка к демонтажу

Начинать работу необходимо после обесточивания бортовой сети. Предварительно рекомендуется подготовить следующие инструменты:

• набор отверток или шуруповерт с разными насадками;
• монтажную лопатку из мягкого материала (инструмент позволяет удалять элементы декоративной обшивки, не повреждая их).

Пошаговый процесс снятия

Процесс снятия магнитолы с Форд Фокус 3, выпущенного до 2012 года, включает в себя следующие этапы:

• снятие отрицательной клеммы аккумулятора (деталь предварительно расслабляют ключом или плоскогубцами);
• удаление декоративной накладки, расположенной между блоком климат-контроля и нижней частью облицовки электронного управляющего устройства (пластиковые элементы поддевают лопаткой, снимая фиксаторы с правой стороны и доставая накладку из посадочных отверстий);
• удаление 2 саморезов, расположенных под снятой крышкой (действие выполняется с помощью отвертки или шуруповерта с крестообразной насадкой);
• извлечение рамки, удерживающей воздуховоды и элементы управления (необходимо разъединить фиксаторы и потянуть деталь на себя, после снятия рамку отводят на расстояние 10-15 см от приборной панели);
• отсоединение кабелей, подключаемых к элементам управления головным электронным блоком;
• демонтаж корпуса автомагнитолы, закрепленного несколькими винтами (саморезы вывинчивают отверткой или шуруповертом);
• извлечение аудиоустройства из направляющих желобов, отсоединение кабелей и антенны;
• ремонт жидкокристаллического экрана (для отсоединения дисплея нужно вывинтить 4 болта и отсоединить разъем).

В автомобилях Форд Фокус и Мондео, выпущенных после 2012 года, автомагнитола снимается следующим образом:

• демонтируется пластиковая панель, находящаяся под модулем акустической системы;
• снимается заглушка, расположенная возле крышки бардачка (элемент устанавливается прочно, поэтому для его удаления потребуется пластиковая лопатка);
• отсоединяется накладка, скрывающая основание переключателя скоростей (для начала разжимают клипсу, расположенную в средней части, после этого отсоединяют правое крепление, последним действием становится удаление левого фиксатора);
• снимается центральная панель вместе с ручкой коробки передач и устройством управления кондиционером (узел держится на фиксаторах, удалять его необходимо осторожно, стараясь не повредить крепежные элементы);
• удаляется передняя панель с клавишами управления и устройствами распределения воздушных потоков (детали держатся на 2 защелках);
• корпус магнитолы выводится из посадочного места (аудиоустройство удерживается в приборной панели с помощью 2 шурупов, которые нужно удалить);
• отключаются питающие кабели и антенна, разъемы которых снабжены пластиковыми фиксаторами.

Какие могут возникнуть проблемы

При демонтаже и повторной установке устройства возникает необходимость введения кода, находящегося в памяти автомагнитолы. Отсоединение аудиосистемы от источника питания более чем на 15 минут приводит к блокировке. При следующем включении прибор будет запрашивать пароль, без введения которого он работать не сможет.

Демонтаж магнитолы с целью последующей замены проблем не вызывает. В остальных случаях работу нужно выполнять как можно быстрее. Если карта с кодом отсутствует, нужно обратиться в дилерский центр, посетить специальную фирму или попробовать найти пароль с помощью программ.

Как снять штатную магнитолу на Форд Фокус (Мондео) 3

На машинах Фокус третьего поколения используется штатное головное аудиоустройство. При выполнении самостоятельных работ владелец должен знать, как снять магнитолу на Форд Фокус 3, поскольку неаккуратные действия приводят к необратимым повреждениям оборудования и элементов отделки салона автомобиля. Демонтаж изделия производится для установки дополнительных элементов (например, штекера AUX) или в случае поломки головного устройства.

Инструменты

Перед тем как снять магнитолу на Форд Фокус 3, требуется подготовить инструменты:

• Специальную монтажную лопатку, изготовленную из мягкого пластика. Изделие позволяет разбирать элементы интерьера автомобиля, не нанося им повреждений.
• Отвертку или набор головок Torx для электрического шуруповерта.

Пошаговая инструкция

Чтобы снять магнитолу с автомобиля Ford Focus 3, выпущенного в 2012 году, необходимо выполнить такие действия:

1. Сначала отключаем клемму с отрицательного полюса батареи, обесточивая бортовую сеть.
2. Снимаем лопаткой пластиковую крышку, размещенную между блоком управления климатической установкой и нижней частью декоративной облицовки головного устройства. Панель крепится на пластиковых защелках, сначала снимается фиксатор с правой стороны детали, а затем она вынимается из левого посадочного гнезда.
3. После того как владелец снял заглушку, необходимо выкрутить 2 винта. Операция выполняется отверткой или электрическим шуруповертом.
4. Потянуть на себя рамку, которая содержит кнопки управления и воздуховоды. После того как отсоединятся фиксаторы, следует отвести узел на небольшое расстояние от плоскости приборной панели. Отключить штекер жгута проводов, идущий к кнопкам управления головным устройством.
5. Демонтировать головной блок аудиоустройства, закрепленный 2 винтами. После удаления шурупов следует аккуратно вытянуть изделие из направляющих пазов, а затем отключить штекеры проводки и антенны.
6. Для замены или ремонта информационного жидкокристаллического дисплея потребуется открутить 4 винта и отсоединить коммутационный разъем.

При установке дополнительных элементов, например разъема AUX, следует помнить, что электронные модули автомобиля Ford Focus 3 подключаются через цифровую шину CAN.

Для обеспечения работоспособности требуется вносить корректировку в программное обеспечение при помощи компьютера, подключаемого через кабель ELS27.

Часть машин Focus выпускалась без штатного разъема, но активация устройства не требуется.

После проведения рестайлинга стала применяться магнитола, унифицированная с Форд Мондео, алгоритм снятия изменился. Нужно:

1. Демонтировать пластиковую крышку, расположенную под блоком акустической системы.
2. Удалить заглушку, расположенную рядом с крышкой бардачка. Элемент установлен плотно, для снятия следует использовать пластиковую карточку.
3. Отсоединить элемент, находящийся вокруг рычага переключения скоростей. Первоначально требуется снять клипсу, расположенную по центру, затем разжимается правое крепление, в последнюю очередь отстегивается левый фиксатор.
4. Снять общую центральную панель вместе с рычагом переключения передач и блоком управления климатической установкой. Узел крепится на защелках, демонтаж проводится аккуратно, поскольку существует риск потери крепежных элементов.
5. Снять фронтальную панель с кнопками управления и центральными воздуховодами, которая крепится 2 жесткими защелками.
6. Приступить к демонтажу корпуса штатной магнитолы Форд Фокус 3, который закреплен в панели приборов 2 винтами.
7. Затем отсоединяются штекеры питания и антенны, которые снабжены пластиковыми защелками.

Сборка производится в обратной последовательности. Если владелец не имеет опыта, то рекомендуется обращение в сервисный центр.

Установка магнитолы на Форд Фокус 3 (Ford Focus 3) | «Magnitola-Auto»

После удаления шурупов следует аккуратно вытянуть изделие из направляющих пазов, а затем отключить штекеры проводки и антенны.

Как самостоятельно снять штатную магнитолу на Форд Фокус 3

Для замены или ремонта информационного жидкокристаллического дисплея потребуется открутить 4 винта и отсоединить коммутационный разъем. При установке дополнительных элементов, например разъема AUX, следует помнить, что электронные модули автомобиля Ford Focus 3 подключаются через цифровую шину CAN. Для обеспечения работоспособности требуется вносить корректировку в программное обеспечение при помощи компьютера, подключаемого через кабель ELS Часть машин Focus выпускалась без штатного разъема, но активация устройства не требуется.

После проведения рестайлинга стала применяться магнитола, унифицированная с Форд Мондео, алгоритм снятия изменился. Демонтировать пластиковую крышку, расположенную под блоком акустической системы.

Удалить заглушку, расположенную рядом с крышкой бардачка.

Элемент установлен плотно, для снятия следует использовать пластиковую карточку. Отсоединить элемент, находящийся вокруг рычага переключения скоростей.

Первоначально требуется снять клипсу, расположенную по центру, затем разжимается правое крепление, в последнюю очередь отстегивается левый фиксатор. Далее все нужно собрать в нужном порядке.

Провода прокинул через консоль на полу, рука спокойно туда лезет. В нише для подлокотника есть отщелкиваемое окошко — как раз провода туда залезли.

Я тут как снять магнитолу форд фокус 3 делал про центральную консоль моей мечты. Так вот, ниша для подстаканников отщелкивается. То есть можно найти “премиум” нишу и просто поменять, без смены всей центральной консоли.

А можно просто добавить шторку с кармашком в дно, но не хочется резать. Снятие штатной магнитолы на Форд Фокус 2 после года Читайте: Справочник по ремонту форд фокус 2. Снять замок зажигания, как не надо проезжать ямы.

Как снять штатную магнитолу на Форд Фокус (Мондео) 3

Описываю как поменять радиатор п Кроме этого, фактически любая семья имеет собственное тс. Так было не часто, а их массовость было обоснована множественными открытиями и инноваторскими прорывами, которые зафиксированы в 21 веке.

Компания Форд была одной из самых Форд Мондео 3 Замена Ремня Генератора Замена ремня генератора форд мондео 3 2 у меня тыс пробег, брал Под внешнюю рамку устанавливают 4 полосы из пластмассовой карты, как на фото.

Установка магнитолы на Форд Фокус 3 (Ford Focus 3) | «Magnitola-Auto»

После удаления шурупов следует аккуратно вытянуть изделие из направляющих пазов, а затем отключить штекеры проводки и антенны.

Как самостоятельно снять штатную магнитолу на Форд Фокус 3

Для замены или ремонта информационного жидкокристаллического дисплея потребуется открутить 4 винта и отсоединить коммутационный разъем. При установке дополнительных элементов, например разъема AUX, следует помнить, что электронные модули автомобиля Ford Focus 3 подключаются через цифровую шину CAN. Для обеспечения работоспособности требуется вносить корректировку в программное обеспечение при помощи компьютера, подключаемого через кабель ELS Часть машин Focus выпускалась без штатного разъема, но активация устройства не требуется.

После проведения рестайлинга стала применяться магнитола, унифицированная с Форд Мондео, алгоритм снятия изменился. Демонтировать пластиковую крышку, расположенную под блоком акустической системы.

Удалить заглушку, расположенную рядом с крышкой бардачка.

Элемент установлен плотно, для снятия следует использовать пластиковую карточку. Отсоединить элемент, находящийся вокруг рычага переключения скоростей.

Первоначально требуется снять клипсу, расположенную по центру, затем разжимается правое крепление, в последнюю очередь отстегивается левый фиксатор. Далее все нужно собрать в нужном порядке.

Провода прокинул через консоль на полу, рука спокойно туда лезет. В нише для подлокотника есть отщелкиваемое окошко — как раз провода туда залезли.

Я тут как снять магнитолу форд фокус 3 делал про центральную консоль моей мечты. Так вот, ниша для подстаканников отщелкивается. То есть можно найти “премиум” нишу и просто поменять, без смены всей центральной консоли.

А можно просто добавить шторку с кармашком в дно, но не хочется резать. Снятие штатной магнитолы на Форд Фокус 2 после года Читайте: Справочник по ремонту форд фокус 2. Снять замок зажигания, как не надо проезжать ямы.

Как снять штатную магнитолу на Форд Фокус (Мондео) 3

Описываю как поменять радиатор п Кроме этого, фактически любая семья имеет собственное тс. Так было не часто, а их массовость было обоснована множественными открытиями и инноваторскими прорывами, которые зафиксированы в 21 веке.

Компания Форд была одной из самых Форд Мондео 3 Замена Ремня Генератора Замена ремня генератора форд мондео 3 2 у меня тыс пробег, брал Под внешнюю рамку устанавливают 4 полосы из пластмассовой карты, как на фото.
