Как снять шкив коленвала ваз 2107

Как снять шкив коленвала и не разлюбить свой автомобиль

Каждый второй автолюбитель, который старается проводить ремонт своего любимого четырёхколёсного друга своими руками, сталкивался с проблемой, как снять шкив коленвала. После прочтения инструкции в руководстве по техническому обслуживанию и ремонту, на первый взгляд, процедура не кажется сложной, однако, при первой попытке открутить злосчастный болт, оказывается, что сделать это не так уж просто. Совершенно непонятно, как зафиксировать коленчатый вал, чтобы он не вращался. Другая проблема – откуда лучше подобраться к заветному болту. Немало хлопот доставляет снятие шкива коленвала из-за сильной затяжки. Велика вероятность повредить много деталей моторного отсека или лакокрасочное покрытие кузова.

Проблема заключается в том, что болт шкива коленвала (или гайка, в зависимости от модели) при установке закручивается с большим усилием. Делается это для того, чтобы он самопроизвольно не раскрутился, так как в случае отвинчивания не избежать серьёзных поломок и дорогостоящего ремонта. Степень затяжки постепенно увеличивается при работе мотора и усугубляется залипанием, коксованием, коррозией.

В действительности весь процесс демонтирования может занять 10-15 минут, но необходимо знать и использовать некоторые приёмы. В разных моделях моторов для закрепления шкива используют либо болт, либо гайку. Следует рассмотреть каждый из вариантов.

Как открутить гайку шкива коленвала?

Гайка на конце коленчатого вала, удерживающая шкив – это признак мотора классической компоновки заднеприводной машины типа ВАЗ от модели 2101 до 2107, «Нива» и им подобные. Такую гайку ещё называют «храповиком», так как она может иметь уступы для «кривого стартера».

Выполнять работу лучше над смотровой ямой. Коленчатый вал следует зафиксировать постановкой КПП на 4-ю передачу и включением стояночного тормоза. Заранее следует запастись таким инструментом:

• торцовый или накидной ключ на 36 (или 38);
• удлинитель рычага в виде отрезка трубы.

Находясь под автомобилем следует попытаться открутить гайку ключом с достаточно длинным рычагом. Если попытка не удалась, ставим КПП на нейтральную передачу и поступаем таким образом:

• снимаются насвечники;
• находясь в яме, устанавливается ключ и удлинитель таким образом, чтобы конец упирался в пол или лонжерон по ходу вращения вала;
• поворотом ключа в замке зажигания подаётся кратковременный импульс.

Как правило, с первой или второй попытки гайка срывается и далее отвинчивается обычным ключом. Следует не забыть ослабить и снять ремень генератора.

Как открутить болт шкива коленвала?

Болт, удерживающий шкив, преобладает у моторов в автомобилях с передним приводом, когда блок расположен перпендикулярно оси автомобиля. В этом случае повозиться придётся больше, так как подобраться к болту сложнее. Для работы следует подготовить:

• домкрат;
• «козелок» (пенёк);
• торцовую головку по размеру болта с удлинителем и рычагом;
• набор автомобильных инструментов.

В поисках ответа на вопрос о том, как снять шкив коленвала, многие автолюбители начинают искать возможность сделать это без предварительной подготовки. По определению, такие попытки удачными быть не могут.

Для того, чтобы правильно извлечь шкив, необходимо проделать следующие манипуляции:

• правая передняя часть автомобиля поднимается, снимается колесо;
• автомобиль устанавливается на «козелок»;
• сверху со стороны капота снимаются все детали, препятствующие доступу: воздушный фильтр и грязезащитный щиток мотора;
• снимается ремень генератора;
• для фиксации коленчатого вала открывается заглушка на блоке сцепления и в образовавшееся окно вставляется монтировка для заклинивания зубьев маховика;
• под колёсной аркой на болт шкива надевается головка с удлинителем и рычагом;
• болт откручивается против часовой стрелки.

В подавляющем большинстве случаев болт удаётся открутить. Если он не поддаётся, то можно добавить длину рычага. Если и это не помогло, то следует воспользоваться помощью стартера так, как это описано для гайки шкива в «классике».

Снимаем шкив используя народно-автомобильный опыт

Любое резьбовое соединение, даже при условии сильной затяжки. можно раскрутить с меньшими усилиями, если воспользоваться некоторыми народно-автомобильными хитростями. Проблема как открутить шкив коленвала перестаёт быть таковой, если заблаговременно смочить головку болта или гайку специальным маслом типа «WD», уксусом или тормозной жидкостью. Иногда помогают несильные постукивания по граням гайки.

Отвинчивание болта или гайки далеко не всегда решает проблему, так как шкив достаточно прочно удерживается на валу. Снять шкив можно с помощью обычной монтировки, аккуратно поддевая его с разных сторон. Важно, чтобы точка приложения усилия была как можно ближе к валу. Для безнадёжных случаев необходимо использовать съемник шкива коленвала. Это специальное устройство, представляющее собой шпильку с гайкой, на которой прикреплены 2-3 захвата. Концы захватов закрепляются за края шкива, а в центр вала упирается конец шпильки. Закручивая её по часовой стрелке можно добиться постепенного стягивания шкива с вала.

Не следует быть уверенным в том, что во всех без исключения автомобилях коленвал вращается по часовой стрелке.

К примеру, в некоторых автомобилях Honda коленчатый вал вращается против часовой стрелки. Из этого следует, что резьба на гайке (болте) шкива будет левой.

Замена сальника шкива коленвала (часть 1)

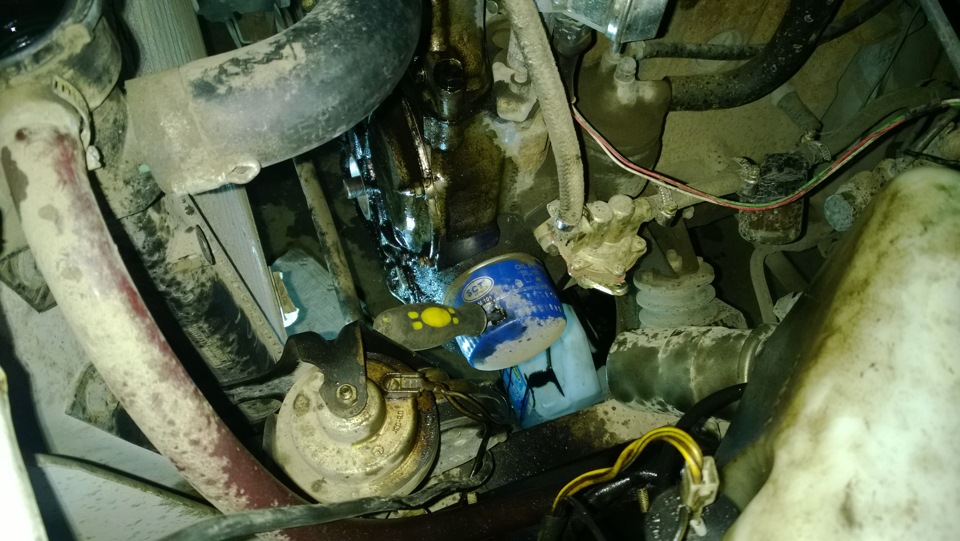

Наступили холода и на тебе! открываю капот а там на передней крышке двигателя всё в масле, немного посмотрев на все это дело, выяснилось что масло летит из под шкива коленвала. Порыскал немного в инете что да как, закупился необходимым и вперед с другом поехали менять сальник. Сняли капот чтобы было удобно и начали. В принципе все шло хорошо, были только небольшие проблемы с гайкой шкива, чтобы ее сорвать нужно было надеть ключ на 38 и упереть его в стабилизатор и короткими поворотами ключа, сорвать ее стартером, но была одна загвоздка, ключ на 38 который я купил в магазине "Самара" за 850 местных денег, оказался из такого гавённого метала, что при первом рывке стартера он просто согнулся, я думал что ВСЁ! на этом ремонт закончился, но тут отец вынес нормальный мужицкий ключ на 36-38 из прочного сплава, нацепив его, друг проворачивал стартером, гайка легко открутилась. фото ключей:

Ну тут всё понятно

Заменили сальник предварительно смазав его снаружи герметиком, прочистили и промыли бензином шкив и посадочное место для сальника. Нацепили шкив, затянули гайку, заменили масло в двигателе, с масляным фильтром, кстати, у меня как и у многих наверно, нет спец. ключа для откручивания масляного фильтра, некоторые скручивают его ремнем, я же забиваю в него отвертку и откручиваю. Кому как :-). Еще после замены термостата (менял его осенью), машина практически не набирает рабочую температуру, а сейчас холода так вообще, ну вот как раз под шумок, закрыли радиатор картоном и сняли вентилятор со шкива помпы, теперь стало лучше, машина прогревается заметно быстрее, и даже когда термостат открывается, двигатель не так сильно охлаждается как раньше. Так же по ходу дела открыв крышку радиатора вышло много воздуха (я думаю что это из за радиатора печки который немного пропускает, уже купил новый, скоро буду менять), подняв переднюю часть машины заливали антифриз, вошло около литра о_О, я был шокирован, после этого печка стала лучше греть. Пока заливали антифриз увидели впервые необычную спираль внутри, лично я не придав ей значения, вытащил её. вот фото:

спираль в радиаторе, нужна ли она?

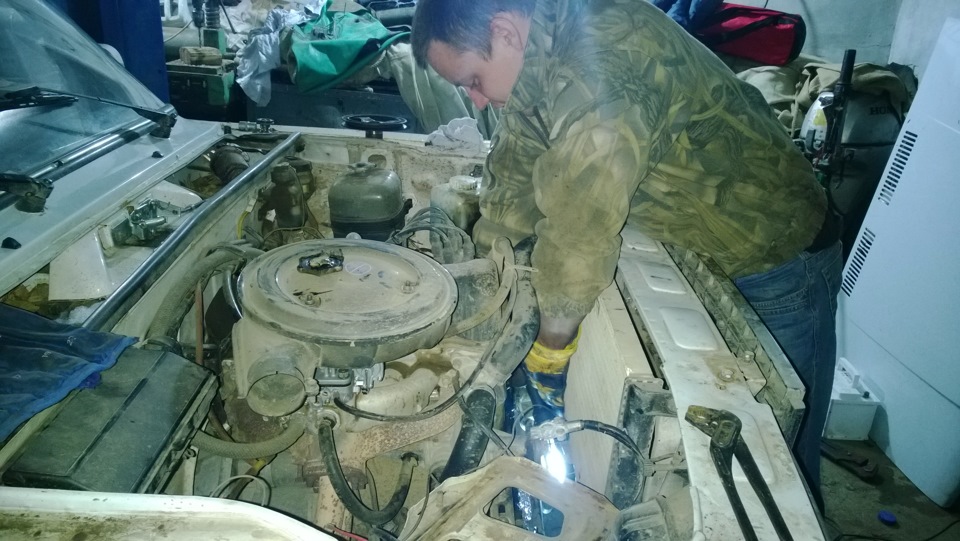

Далее просто фото с комментариями:

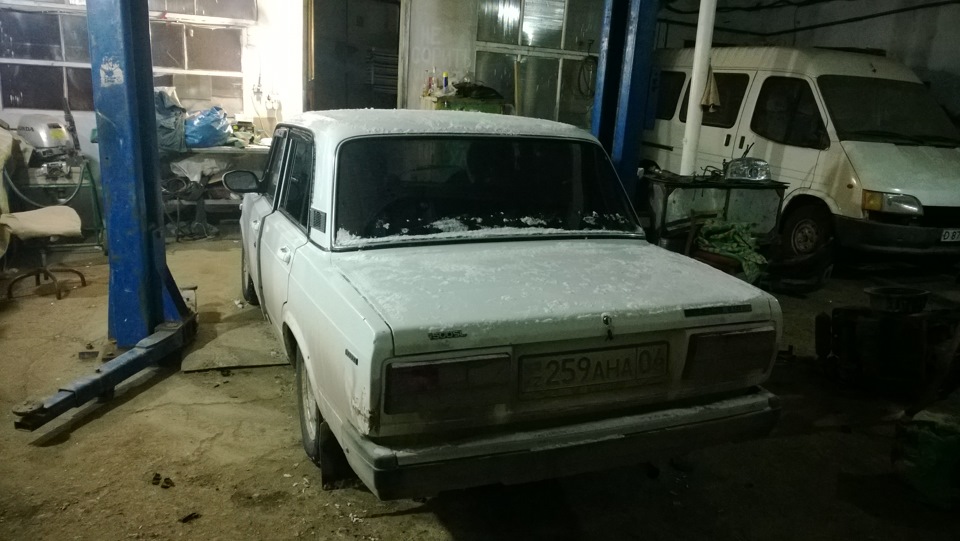

Отогрелась в теплом боксе)) Всё в масле, спираль в радиаторе и хреновый ключ на 38 Вот так я откручиваю масляный фильтр))) Вид снизу, посадочное место для сальника и стабилизатор По ходу дела

Результат: А нет его пока, запустив двиг с новым маслом на холостом было всё ок, но доехав до дома и открыв капот, я был разочарован, масло капало 🙁 ЁПРСТ. Зайдя домой я поискал с инете другие причины потёка масла, и вот они:

— Выработка на шкиву коленвала (вероятнее всего, когда менял не обратил внимания, но помню что был с бороздками, сейчас уже купил новый, скоро будем менять).
— Передняя часть поддона пропускает и шкив разбрасывает (может быть, но мало вероятно, но всё равно купил красный герметик, посажу без прокладки).
— Через нижний болт успокоителя цепи (исключено).

Как снять шкив коленвала ваз 2107 (инжектор) самому: инструкции с фото

Каждый второй автолюбитель, который старается проводить ремонт своего любимого четырёхколёсного друга своими руками, сталкивался с проблемой, как снять шкив коленвала. После прочтения инструкции в руководстве по техническому обслуживанию и ремонту, на первый взгляд, процедура не кажется сложной, однако, при первой попытке открутить злосчастный болт, оказывается, что сделать это не так уж просто. Совершенно непонятно, как зафиксировать коленчатый вал, чтобы он не вращался. Другая проблема – откуда лучше подобраться к заветному болту. Немало хлопот доставляет снятие шкива коленвала из-за сильной затяжки. Велика вероятность повредить много деталей моторного отсека или лакокрасочное покрытие кузова.

Проблема заключается в том, что болт шкива коленвала (или гайка, в зависимости от модели) при установке закручивается с большим усилием. Делается это для того, чтобы он самопроизвольно не раскрутился, так как в случае отвинчивания не избежать серьёзных поломок и дорогостоящего ремонта. Степень затяжки постепенно увеличивается при работе мотора и усугубляется залипанием, коксованием, коррозией.

В действительности весь процесс демонтирования может занять 10-15 минут, но необходимо знать и использовать некоторые приёмы. В разных моделях моторов для закрепления шкива используют либо болт, либо гайку. Следует рассмотреть каждый из вариантов.

Как открутить гайку шкива коленвала?

Снятие шкива коленвала
Гайка на конце коленчатого вала, удерживающая шкив – это признак мотора классической компоновки заднеприводной машины типа ВАЗ от модели 2101 до 2107, «Нива» и им подобные. Такую гайку ещё называют «храповиком», так как она может иметь уступы для «кривого стартера».

Выполнять работу лучше над смотровой ямой. Коленчатый вал следует зафиксировать постановкой КПП на 4-ю передачу и включением стояночного тормоза. Заранее следует запастись таким инструментом:

• торцовый или накидной ключ на 36 (или 38);
• удлинитель рычага в виде отрезка трубы.

Находясь под автомобилем следует попытаться открутить гайку ключом с достаточно длинным рычагом. Если попытка не удалась, ставим КПП на нейтральную передачу и поступаем таким образом:

• снимаются насвечники;
• находясь в яме, устанавливается ключ и удлинитель таким образом, чтобы конец упирался в пол или лонжерон по ходу вращения вала;
• поворотом ключа в замке зажигания подаётся кратковременный импульс.

Как правило, с первой или второй попытки гайка срывается и далее отвинчивается обычным ключом. Следует не забыть ослабить и снять ремень генератора.

Как открутить болт шкива коленвала?

Откручивание шкива коленвала

Болт, удерживающий шкив, преобладает у моторов в автомобилях с передним приводом, когда блок расположен перпендикулярно оси автомобиля. В этом случае повозиться придётся больше, так как подобраться к болту сложнее. Для работы следует подготовить:

• домкрат;
• «козелок» (пенёк);
• торцовую головку по размеру болта с удлинителем и рычагом;
• набор автомобильных инструментов.

В поисках ответа на вопрос о том, как снять шкив коленвала, многие автолюбители начинают искать возможность сделать это без предварительной подготовки. По определению, такие попытки удачными быть не могут.

Для того, чтобы правильно извлечь шкив, необходимо проделать следующие манипуляции:

• правая передняя часть автомобиля поднимается, снимается колесо;
• автомобиль устанавливается на «козелок»;
• сверху со стороны капота снимаются все детали, препятствующие доступу: воздушный фильтр и грязезащитный щиток мотора;
• снимается ремень генератора;
• для фиксации коленчатого вала открывается заглушка на блоке сцепления и в образовавшееся окно вставляется монтировка для заклинивания зубьев маховика;
• под колёсной аркой на болт шкива надевается головка с удлинителем и рычагом;
• болт откручивается против часовой стрелки.

В подавляющем большинстве случаев болт удаётся открутить. Если он не поддаётся, то можно добавить длину рычага. Если и это не помогло, то следует воспользоваться помощью стартера так, как это описано для гайки шкива в «классике».

Снимаем шкив используя народно-автомобильный опыт

Любое резьбовое соединение, даже при условии сильной затяжки. можно раскрутить с меньшими усилиями, если воспользоваться некоторыми народно-автомобильными хитростями. Проблема как открутить шкив коленвала перестаёт быть таковой, если заблаговременно смочить головку болта или гайку специальным маслом типа «WD», уксусом или тормозной жидкостью. Иногда помогают несильные постукивания по граням гайки.

Отвинчивание болта или гайки далеко не всегда решает проблему, так как шкив достаточно прочно удерживается на валу. Снять шкив можно с помощью обычной монтировки, аккуратно поддевая его с разных сторон. Важно, чтобы точка приложения усилия была как можно ближе к валу. Для безнадёжных случаев необходимо использовать съемник шкива коленвала. Это специальное устройство, представляющее собой шпильку с гайкой, на которой прикреплены 2-3 захвата. Концы захватов закрепляются за края шкива, а в центр вала упирается конец шпильки. Закручивая её по часовой стрелке можно добиться постепенного стягивания шкива с вала.

Не следует быть уверенным в том, что во всех без исключения автомобилях коленвал вращается по часовой стрелке.

К примеру, в некоторых автомобилях Honda коленчатый вал вращается против часовой стрелки. Из этого следует, что резьба на гайке (болте) шкива будет левой.

Как снять шкив коленвала и не разлюбить свой автомобиль

Каждый второй автолюбитель, который старается проводить ремонт своего любимого четырёхколёсного друга своими руками, сталкивался с проблемой, как снять шкив коленвала. После прочтения инструкции в руководстве по техническому обслуживанию и ремонту, на первый взгляд, процедура не кажется сложной, однако, при первой попытке открутить злосчастный болт, оказывается, что сделать это не так уж просто. Совершенно непонятно, как зафиксировать коленчатый вал, чтобы он не вращался. Другая проблема – откуда лучше подобраться к заветному болту. Немало хлопот доставляет снятие шкива коленвала из-за сильной затяжки. Велика вероятность повредить много деталей моторного отсека или лакокрасочное покрытие кузова.
Проблема заключается в том, что болт шкива коленвала (или гайка, в зависимости от модели) при установке закручивается с большим усилием. Делается это для того, чтобы он самопроизвольно не раскрутился, так как в случае отвинчивания не избежать серьёзных поломок и дорогостоящего ремонта. Степень затяжки постепенно увеличивается при работе мотора и усугубляется залипанием, коксованием, коррозией.

В действительности весь процесс демонтирования может занять 10-15 минут, но необходимо знать и использовать некоторые приёмы. В разных моделях моторов для закрепления шкива используют либо болт, либо гайку. Следует рассмотреть каждый из вариантов.

Как открутить гайку шкива коленвала?

Гайка на конце коленчатого вала, удерживающая шкив – это признак мотора классической компоновки заднеприводной машины типа ВАЗ от модели 2101 до 2107, «Нива» и им подобные. Такую гайку ещё называют «храповиком», так как она может иметь уступы для «кривого стартера».

Выполнять работу лучше над смотровой ямой. Коленчатый вал следует зафиксировать постановкой КПП на 4-ю передачу и включением стояночного тормоза. Заранее следует запастись таким инструментом:

• торцовый или накидной ключ на 36 (или 38);
• удлинитель рычага в виде отрезка трубы.

Находясь под автомобилем следует попытаться открутить гайку ключом с достаточно длинным рычагом. Если попытка не удалась, ставим КПП на нейтральную передачу и поступаем таким образом:

• снимаются насвечники;
• находясь в яме, устанавливается ключ и удлинитель таким образом, чтобы конец упирался в пол или лонжерон по ходу вращения вала;
• поворотом ключа в замке зажигания подаётся кратковременный импульс.

Как правило, с первой или второй попытки гайка срывается и далее отвинчивается обычным ключом. Следует не забыть ослабить и снять ремень генератора.

Как открутить болт шкива коленвала?

Болт, удерживающий шкив, преобладает у моторов в автомобилях с передним приводом, когда блок расположен перпендикулярно оси автомобиля. В этом случае повозиться придётся больше, так как подобраться к болту сложнее. Для работы следует подготовить:

• домкрат;
• «козелок» (пенёк);
• торцовую головку по размеру болта с удлинителем и рычагом;
• набор автомобильных инструментов.

В поисках ответа на вопрос о том, как снять шкив коленвала, многие автолюбители начинают искать возможность сделать это без предварительной подготовки. По определению, такие попытки удачными быть не могут.

Для того, чтобы правильно извлечь шкив, необходимо проделать следующие манипуляции:

• правая передняя часть автомобиля поднимается, снимается колесо;
• автомобиль устанавливается на «козелок»;
• сверху со стороны капота снимаются все детали, препятствующие доступу: воздушный фильтр и грязезащитный щиток мотора;
• снимается ремень генератора;
• для фиксации коленчатого вала открывается заглушка на блоке сцепления и в образовавшееся окно вставляется монтировка для заклинивания зубьев маховика;
• под колёсной аркой на болт шкива надевается головка с удлинителем и рычагом;
• болт откручивается против часовой стрелки.

В подавляющем большинстве случаев болт удаётся открутить. Если он не поддаётся, то можно добавить длину рычага. Если и это не помогло, то следует воспользоваться помощью стартера так, как это описано для гайки шкива в «классике».

Снимаем шкив используя народно-автомобильный опыт

Любое резьбовое соединение, даже при условии сильной затяжки. можно раскрутить с меньшими усилиями, если воспользоваться некоторыми народно-автомобильными хитростями. Проблема как открутить шкив коленвала перестаёт быть таковой, если заблаговременно смочить головку болта или гайку специальным маслом типа «WD», уксусом или тормозной жидкостью. Иногда помогают несильные постукивания по граням гайки.

Отвинчивание болта или гайки далеко не всегда решает проблему, так как шкив достаточно прочно удерживается на валу. Снять шкив можно с помощью обычной монтировки, аккуратно поддевая его с разных сторон. Важно, чтобы точка приложения усилия была как можно ближе к валу. Для безнадёжных случаев необходимо использовать съемник шкива коленвала. Это специальное устройство, представляющее собой шпильку с гайкой, на которой прикреплены 2-3 захвата. Концы захватов закрепляются за края шкива, а в центр вала упирается конец шпильки. Закручивая её по часовой стрелке можно добиться постепенного стягивания шкива с вала.

Не следует быть уверенным в том, что во всех без исключения автомобилях коленвал вращается по часовой стрелке.

К примеру, в некоторых автомобилях Honda коленчатый вал вращается против часовой стрелки. Из этого следует, что резьба на гайке (болте) шкива будет левой.

Народные хитрости

Рассмотрим несколько народных автомобильных хитростей, которые помогли не одному водителю.

1. Каждое резьбовое соединение, кстати, не только по части автомобиля, можно раскрутить, предварительно смазав его специальным маслом, к примеру: ВД, подсолнечное масло, уксус тормозная жидкость.
2. В редких случаях помогают легкие постукивания по граням болта и гайки молотком или ключом.
3. Снятие болта или гайки – это еще не значит снятие шкива. Как открутить шкив коленвала без специального ключа? Шкив очень прочно сидит на валу, его можно снять при помощи монтировки или отвертки, аккуратно поддеть его в нескольких местах.

Почему трудно снять шкив

№1. В зависимости от конструкции двигателя марки и модели автомобиля, сложность демонтажа шкива бывает разной. В некоторых машинах есть много места для комфортного проведения ремонтных работы, в некоторых — очень мало свободного места. Элементы конструкции шкива закрывают шкив.

По строению шкивы тоже бывают разные, есть 2 вида:

• обычные;
• демпферные.

У демпферных шкивов в конструкции есть доп внешнее кольцо с резинкой, которое поглощает вибрации, микроколебания.

Перед тем, как начать снимать шкив, надо ослабить натяжные гайки-болты, снять ремень генератора и гидроусилителя (ГУР).

№2. В заводской сборке, шкив сажается на коленчатый вал двигателя, прижимается болтом или гайкой и затягивается с большой силой сжатия. Таким образом, заводская сборка очень крепкая. Поэтому, если ни разу не снимали шкив, то демонтировать в первый раз будет сложнее.

Кроме затяжки с максимально допустимой силой специальным динамометрическим ключом, в процессе эксплуатации, двигатель сильно нагревается, резьбовое соединение еще сильнее затягивается и прикипает. А снаружи воздействуют внешние факторы, из-за которых резьбовое соединение может подвергаться коррозии.

Некоторые модели двигателей не ремонтируются, они одноразовые. Это, например: 1AZ-FSE, 3UZ-FSE. Каждый силовой агрегат было подробно рассмотрен.

№3. Если выключить сцепление, коленвал ДВС можно свободно проворачивать гаечным ключом. Поэтому, чтобы открутить гайку шкива коленвала, надо застопорить вал от проворачивания. Если при нажатии сцепления, скорости не переключаются, значит оно не рабочее. Возможно в систему попал воздух. В этом случае надо прокачать сцепление.

Почему в шкивах делают спец технологические отверстия? В автомастерских для фиксирования вала есть специальное приспособление, которое надо закрутить к шкиву болтами и застопорить вал.

Если нет спец устройства для фиксации вал, которое прикручивается к шкиву, то надо поставить хорошие противооткатные устройства под колеса автомобиля и поставить 4 передачу на КПП.

Или, третий вариант — упирать в зубья маховика монтировку и фиксировать коленчатый вал от проворачивания во время откручивания гайки шкива.

Еще вариант, в отверстие шкива вставить штырь, а об штырь и второй упор установить монтировку, как на этом рисунке.
