Замена штатной магнитолы
Когда менял лампочки подсветки печки обратил внимание, как легко у нас можно снять штатную магнитолу. Тут же закрались мысли ее поменять на что-то современное.
В результате Гугления, пары звонков и не большой пачки денег к вечеру я держал в руках пару коробок с Pioneer mvh-390bt и комплектом Hertz DSK 165.3. Так же еще днем купил переходник для антенны, примерно такой:
Переходник для антенны
Т.к. руки сильно чесались тут же сходил к машине и воткнул магнитолу (под динамики надо делать проставки, да и под дождем разбирать двери не очень хорошая идея… оставил это на потом).
Чтобы заменить магнитолу нужно сделать следующее:
1. Снять козырек над часами сверху (он на защелках, тянем на себя и он снимется).
2. Открутить два болтика и снять переднюю панель (картинки есть в предыдущем посте про замену лампочек).
3. Отсоединить провода от магнитолы. На антенный штекер сразу одел переходник.
Переходник на месте
4. Снять старую магнитолу (просто отжать 4-е защелки).
Далее самое интересное )))
5. Берем от новой магнитолы провода. Находим желтый и красный, у которых есть разрыв, соединенный крокодилами. Расцепляем их и меняем местами. Это нужно, чтобы магнитола не сбрасывала время и все настройки после закрытия машины (да, у нас питание на магнитолу подается еще некоторое время после закрытия машины).
Меняем местами провода.
6. Соединяем провода от магнитолы с штатными разъемами (штатный разъем у нас ISO, разделенный на два, так что все легко соединяется).
7. Вставляем новую магнитолу в переднюю панель, подключаем к ней антенну и провода.
8. Собираем все обратно и наслаждаемся новой магнитолой )))
Новая музыка на месте
Магнитола без диска. Микрофон штатный не подключал — пользуюсь гарнитурой и привык ней.
В будущем планирую еще перепаять штатный пульт для работы с этой магнитолой (в сети есть инструкции).
11.9 СНЯТИЕ МАГНИТОЛЫ
Данное описание касается только штатной магнитолы. Тем не менее следует иметь в виду, что в зависимости от года выпуска и комплектации автомобиля ее монтаж может отличаться от приведенного далее.
1. Убедитесь, что у вас записан или вы помните код блокировки магнитолы.
2. Отсоедините провода от аккумуляторной батареи.
Магнитола с четырьмя отверстиями по бокам в передней панели
3. Вставьте скобы (обычно вложены в комплект магнитолы) для снятия в четыре отверстия и выньте магнитолу из центральной консоли.
4. Для освобождения пружинных зажимов также можно воспользоваться четырьмя подходящими гвоздями или отрезками проволоки (рис. 10.13 и 10.14).
Рис. 10.13. Для снятия магнитолы (1) необходимо разжать боковые пружины (2) крепления в отверстии центральной консоли. При отсутствии необходимого инструмента это можно сделать ножом (3) с узким лезвием, сняв предварительно пепельницу
Рис. 10.14. Гораздо удобнее вместо ножа использовать прилагаемые оригинальные съемные устройства
5. Выньте магнитолу вперед, при необходимости дополнительно снимите пепельницу и через отверстие нажмите снизу.
Магнитола со шлицами в нижних углах
6. Вставьте в отверстия съемные устройства. Боковые пружины при этом отжимаются. При необходимости отжать пружины можно тонким лезвием перочинного ножа, одновременно нажимая на магнитолу сзади.
7. Выньте магнитолу из ниши.
8. Выньте разъем, при необходимости отметив положение.
9. При установке подключите сзади магнитолы антенный кабель и контактный разъем, вдвиньте магнитолу до упора.
10. При вдвигании следите, чтобы штифт крепления с задней стороны магнитолы точно вошел в исходное положение.
заменна штатной СД магнитолы на Пионер MVH 150 UB
Приобрёл я на днях майфун новый в мою ласточку, а именно Пионер MVH 150UB!)) Почитав отзывы понял, что за 50 американских рублей очень неплохой вариант! Да и друг на аккорда себе такой поставил, только положительные эмоции!))) Не будем разглагольствовать, а приступим к описанию установки!:)))
!, Снимаем минусовую клемму с АКБ;
2. Нужно извлечь и отсоединить штатку. Я не стал выпендриваться с 4-мя отверстиями для извлечения магнитолы, а пошём простым путём-снял панельку в которую ставиться магнитола! Для этого лёгким и неновящевым движением руки отсоединяем часть, где стоит кнопка «аварийки» ( тянем панельку от себя в сторону лобового и она отсоединяется.
Затем вверху выкручиваем два торкса и поддевая аккуратно тонкой отвёрткой отсоединяем панельку вместе с магнитолой! Отсоединяем от майфуна две фишки (белая фишка идёт на динамики, а чёрная на питание магнитолы) и антенну! И наконец извлекаем саму магнитолу (там всё просто);
панель отделена…
разъёмы на магнитоле
разъёмы успешно извлечены))

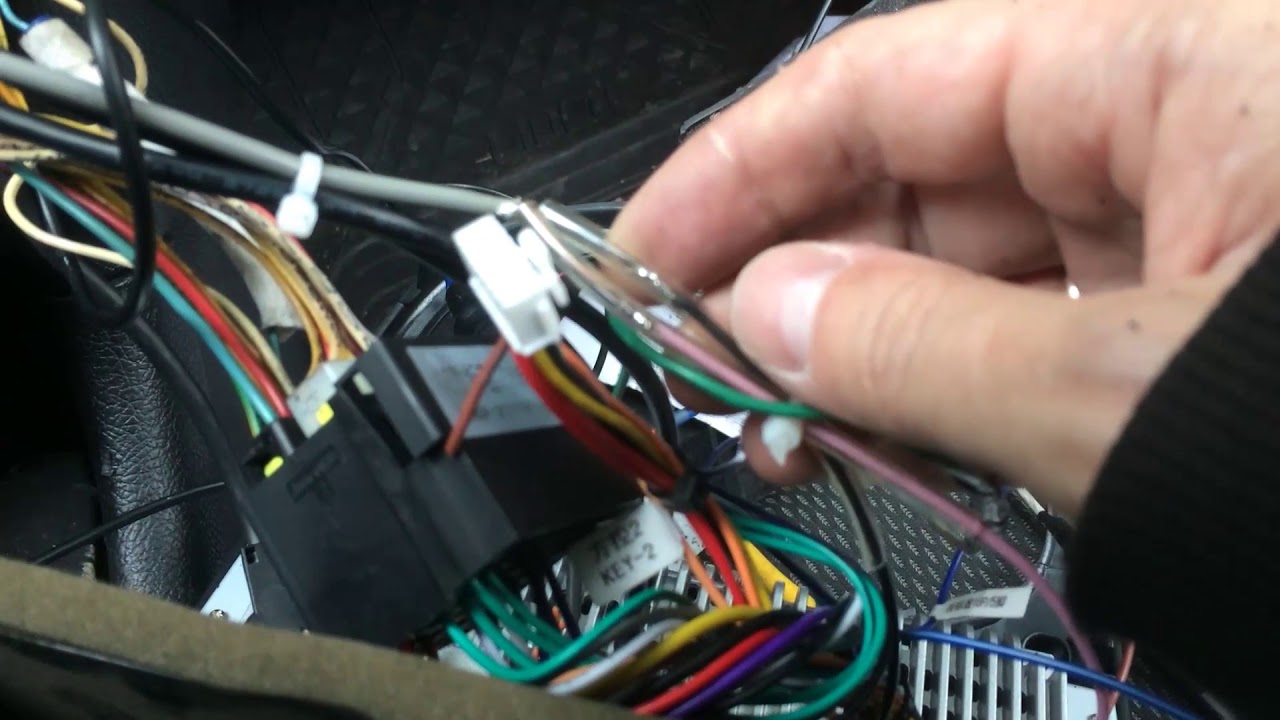

3. Нужно подключить новую магнитолку! Я чтоб лишний раз не разбирать сверил все разъёмы:на кабеле от новой и на фишках от динов и питания. Скажу сразу, что если никакие кулибины не лазили в вашу штатную магнитолу и проводку к ней, то подключиться просто! Разъём на динамики и фишка от них (белая) подключаются как на родной!)) А вот чёрная фишка на питание не совсем! Но как и писалось в инструкции по подключению новой магнитолы я поменял красные и жёлтые провода между собой, чтоб не сбивались настройки магнитолы когда выключаешь зажигание (в инструкции всё понятно написано). там есть ещё сине-белый провод (со стороны магнитолы он двойной). Он нужен только тем у кого электоприводная антенна. Так как у меня такой нет, то судя по инструкции его нужно разъединить, что я и сделал!:))) И наконец подключил чёрную фишку. Так что если у вас «всё родное», то не парьтесь!))) Потом я не собирая панели подключил магнитолу для проверки. Всё работает отлично!)) Теперь магнитола не вырубается при выкл. зажигании! Но если что, то в настройках магнитолы есть пункт энергосбережения (через пару минут после выключения зажигания она выключается сама!)
кабель от новой магнитолы
меняем провода местами (соединяем красный с жёлтым и жёлтый с красным) и разъединяем синий провод…
4. финишная прямая!))) Отключаем магнитолу, затем ставим панель и фиксируем в ней монтажную рамку магнитолы, подключаем фишки на магнитолу и антенну (нужно покупать переходник, стоит 30 тыс.бел.))) ), ставим саму магнитолу… Вообще всё ставим и наслаждаемся музлом!)))
новая магнитола! за качество фото извиняйте! фоткал на ходу, когда ночью с Минска ехал:)))
Как заменить штатную магнитолу Пежо 206: подробная инструкция
Приветствую всех владельцев автомобилей Peugeot 206! Сегодня хочу поделиться с вами информацией об одной из самых популярных модификаций — замене штатной магнитолы. Если вы хотите обновить звуковую систему своего автомобиля и добавить новые функции, то замена штатной магнитолы – отличный выбор. В этой статье я расскажу вам о нескольких важных шагах процесса замены и поделюсь некоторыми полезными советами.
Шаг 1: Подготовка
Перед началом работы вам потребуются следующие инструменты:
- Отвертка
- Отжимы для проводов
- Магнитная отвертка (опционально)
- Монтажные рамки
- ISO-разъемы (if needed)
Перед тем как начать, убедитесь, что у вас есть необходимые инструменты и новая магнитола, которую вы хотите установить.
Шаг 2: Снятие старой магнитолы
Перед тем как что-либо делать, убедитесь, что автомобиль выключен и зажигание выключено.
Для снятия старой магнитолы выполните следующие действия:
- Отсоедините клеммы аккумулятора, чтобы избежать возможности короткого замыкания и повреждения электрических компонентов.
- С помощью отвертки аккуратно снимите панель, за которой находится штатная магнитола.
- Отсоедините все провода и кабели, подключенные к магнитоле. В этом процессе вам могут пригодиться отжимы для проводов.
- Аккуратно выньте штатную магнитолу из места установки.
Шаг 3: Установка новой магнитолы
Приступая к установке новой магнитолы, важно следовать инструкции производителя. Однако, вот несколько общих советов, которые помогут вам в этом процессе:
- Убедитесь, что новая магнитола совместима с вашим автомобилем. Проверьте, что она имеет правильный размер и соответствующие разъемы.
- Используйте монтажные рамки, чтобы правильно поставить новую магнитолу в место установки.
- Подключите все провода и кабели, как это было сделано с предыдущей магнитолой.
- Если необходимо, используйте ISO-разъемы для соединения новой магнитолы с проводами автомобиля.
Заключение
Замена штатной магнитолы Peugeot 206 — это отличный способ усовершенствовать вашу звуковую систему и добавить новые функции. Однако, перед тем как начать процесс замены, убедитесь, что у вас есть все необходимые инструменты и подходящая магнитола. Следуйте инструкциям, будьте внимательны и аккуратны. В случае возникновения затруднений, лучше обратиться к профессионалу. Удачи вам в замене штатной магнитолы!
