Предохранители и реле Volkswagen Jetta 5, 2005 — 2010
Большинство цепей питания электрооборудования немецкого седана и универсала защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля.
Рассмотрены схемы Фольксваген Джетта (5) 5-го поколения 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.
В салоне

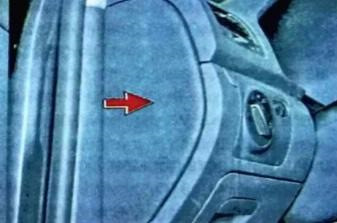

Блок находится с левой стороны приборной панели за пластиковой крышкой.

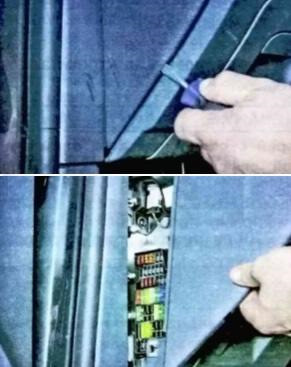

Для доступа к блоку необходимо поддеть крышку отверткой.
- Датчик уровня и температуры масла,
- фонарь света заднего хода,
- электропривод боковых сопел отопителя,
- сигнализатор системы ESP
В подкапотном пространстве
Блок находится с левой стороны моторного отсека.
Для доступа к элементам блока. Необходимо отжать фиксаторы вперед и снять пластиковую крышку.
Предохранители и реле Volkswagen Jetta 5
Для доступа к элементам блока сдвиньте фиксаторы вперед и откройте крышку.
Схема расположения предохранителей, реле и плавких вставок под капотом фольксваген джетта 5.
Блок предохранителей в салоне Volkswagen Jetta 5.
Расположен слева на панели приборов.
Для доступа к предохранителям откройте дверь.
Подденьте отверткой крышку блока и снимите ее.
Volkswagen Golf 5 (Jetta 5) – предохранители и реле
Стандартный блок предохранителей Фольксваген Гольф 5 поколения актуален для моделей 2003, 2004, 2005, 2006, 2007, 2008 и 2009 годов. Описаны места расположения и электрические схемы блоков на бензиновых и дизельных версиях двигателей, чаще в кузове хэтчбек. Модули практически аналогичны Volkswagen Jetta 5. Описан и предохранитель прикуривателя.
Расположение блоков на схеме
Всего в автомобиле 2 места установки предохранителей.
В подкапотной части монтируются высоконагруженные элементы защиты цепей, ответственных за питание электрики силовой установки и ее вспомогательных систем.
Салонный модуль менее нагружен. В этой части представлены плавкие вставки внутреннего оборудования, управляющие части силовых блоков и осветителей.
Предохранители и реле в салоне
Все основные плавкие вставки смонтированы со стороны водителя, внутри приборки. Расположение модулей можно увидеть на фото выше.
Блок плавких вставок
Касательно предохранителей, здесь нет разделения на разные уровни панелей. Все вставки выведены в единую схему, что обеспечивает легкий доступ и быстрый ремонт.
Далее представлено описание предохранителей и их расшифровки.
| № | Описание |
| 1 | Питание цепей управления CAN-шины, ЭБУ и автоматики кондиционера. Сюда следует смотреть, когда не работает несколько цепей одновременно. |
| 2 | Индикация АБС и ЕСП. |
| 3 | Предохранитель модуля ЭУР и питание на блок подушек безопасности. |
| 4 | Кнопки отопителя, подогрева сидений, поплавок в бензобаке и включение лампы заднего хода. |
| 5 | Цепи педали тормоза, сцепления и корректор положения фар по правому борту. |
| 6 | CAN шина, адаптивный модуль фар по левой стороне, предохранитель приборки. |
| 7 | Электроника внутреннего зеркала, головная часть корректора фар головной оптики. |
| 8 | Предохранитель оптики прицепного устройства. |
| 9 | Клавиши управления полным приводом и бортовая навигационная система. |
| 10 | Штатный телефон и датчики давления в сидениях. |
| 11 | Вывод на колодку прицепа. |
| 12 | Питание на оборудование центрального замка передних дверей. Также может отвечать за общую электросхему. |
| 13 | Датчики дождя и освещения, вывод на OBD-2, кнопки включения и регулировки освещения. |
| 14 | Питание датчика включения стоп-сигналов, положение рычага АКПП, контроль работы АБС. |
| 15 | Блок подсветки салона. |
| 16 | Предохранитель кондиционера и блок штатной антенны. |
| 17 | Штатная магнитола, датчик автоматического включения дворников. |
| 18 | Реле парктроника, датчик расположения рычага коробки передач. |
| 19 | Аварийная регистрация данных – бортовой самописец. |
| 20 | Реле датчиков системы ABS. |
| 21 | Электронное ограничение оборотов ДВС для спецмашин. |
| 22 | Головной вентилятор воздухообмена салона. |
| 23 | Передние стеклоподъемники. |
| 24 | Предохранители прикуривателей, передний и задний. Розетки. Центральный блок комфорта. |
| 25 | Предохранитель климатконтроля, кнопки отопителя, задний нагреватель ветрового стекла. |
| 26 | Розетка или электроника задних дверей. |
| 27 | Питание топливного насоса. |
| 28 | Инвертор для спецавтомобилей. В обычных версиях – резерв. |
| 29 | Питание ЭБУ. |
| 30 | Зависит от комплектации: пиропатрон подушки безопасности, управление форсунками или модуль АКПП. |
| 31 | Лампы заднего хода, либо вакуумный усилитель. |
| 32 | Электроприводы задних стеклоподъемников. |
| 33 | Предохранитель люка в крыши. |
| 34 | Привод регулировки сидений. |
| 35 | Штатная противоугонка. |
| 36 | Моторчик омывателя фар. |
| 37 | Силовой предохранитель обогрева передних сидений. |
| 38 | Звуковой сигнал штатной противоугонки, ЦБ комфорта. |
| 39 | Резерв |
| 40 | Электрическая муфта компрессора кондиционера либо моторчик печки. |
| 41 | Дворник и омыватель заднего окна. |
| 42 | В зависимости от комплектации: прикуриватель либо омыватель переднего стекла. |
| 43-45 | Управление контактами прицепного устройства. |
| 46 | Предохранитель кондиционера, обогревом форсунок омывателя. |
| 47 | Клавиши вентилятора системы отопления. |
| 48 | Регулировка сидений и рулевой колонки. |
| 49 | Реле освещения салона. |
Так как машина производилась в нескольких разновидностях комплектаций и сборок, предохранитель прикуривателя может устанавливаться на позициях 24 или 42.
Блок реле
Ввиду обилия выключателей, их в машине устанавливается два комплекта.
Главный
Описание элементов следующее.
| № | Расшифровка |
| 1 | Резервный |
| 2 | Подогрев зеркал заднего вида. |
| 3 | Запасной. |
| 4 | Многофункциональный модуль управления бортовой электроникой. |
| 5 | Система подогрева заднего стекла. |
| 6 | Звуковой сигнал. |
| 7/8 | Релюшки омывателей стекол. |
| 9 | Вспомогательные цепи системы зажигания. |
Дополнительный
| № | Описание |
| 1 | Реле насоса омывателя передних фар. |
| 2 | Питание насоса подкачки на дизелях. В бензиновой модификации – резерв. |
| 3 | Силовые цепи стартера. |
| 4 | Насос омывателя передних фар. |
| 5 | Реле пусковой топливной системы. |
| А/В | Силовые предохранители приводов регулировки передних сидений. |
Монтажные блоки под капотом
Основные области предохранителей в моторном отсеке устанавливаются рядом с аккумуляторной батареей. В зависимости от года выпуска, комплектации и сборки, модуль представлен в двух видах.
Вариант 1
| № | Расшифровка |
| 1 | Реле ЭСУД |
| 2 | Выключатель системы подачи впускного воздуха. |
| 3 | Управление бортовой сетью. |
| 4 | Силовая часть блока АБС. |
| 5 | Электроника коробки передач. |
| 6 | Активация приборки. |
| 7 | Релейный выключатель цепи питания. |
| 8 | Силовая магистраль акустической системы. |
| 9 | Модуль телефона. |
| 10 | Датчики ЭБУ. |
| 11 | Дополнительная система отопления. |
| 12 | Напряжение на CAN-шине, шлюз. |
| 13 | ЭБУ – силовая магистраль. |
| 14 | ЭСУД и управление катушками зажигания. |
| 15 | Контроль лямбда-зонда 1 и 2. |
| 16 | АБС и блок правой фары. |
| 17 | Клаксон. |
| 18 | Динамики акустической системы. |
| 19 | Дворники и насос омывателя лобового стекла. |
| 20 | Электронасос системы охлаждения двигателя. |
| 21 | Электромуфта привода нагнетателя, контроль лямбда зонда. |
| 22 | Концевой переключатель педали сцепления. |
| 23 | Блок ЭСУД, регулятор давления в топливной системе. |
| 24 | Клапан ЕГР. |
| 25 | Датчики АБС. |
| 26 | Левый блок фары. |
| 27 | Предохранитель системы накаливания. |
| 28 | Катушки зажигания. |
| 29 | Привод регулировки положения водительского кресла. |
| 30 | Система автоматического пуска двигателя или разгрузка контакта Х замка зажигания. |
Также здесь присутствуют высоконагруженные предохранители.
| № | Описание |
| 1 | Генераторная установка. |
| 2 | Блок управления ЭУР. |
| 3 | Головной вентилятор охлаждения двигателя. |
| 4 | Релейный выключатель малой мощности нагрева или узлы дополнительного оборудования. |
| 5/6 | Салонный блок предохранителей. |
| 7 | Фишка подключения прицепа и управление дополнительным оборудованием. |
Вариант 2
Второй вид исполнения подразумевает другое расположение предохранителей.
| № | Предназначение |
| R1 | Реле основных цепей зажигания. |
| R2 | Силовые цепи стартера. |
| R3 | Модуль топливного насоса на моторах 1,4 и 1,6 литра. |
| R4 | Вспомогательное реле системы зажигания. |
| 1-2 | Контроль АБС. |
| 3-4 | Блок управления бортовым оборудованием 1-2. |
| 5 | Питание звукового сигнала. |
| 6 | Модуль ЭБУ. |
| 7 | Выключатели стопов, датчик положения педали сцепления только для МКПП. |
| 8 | Электропривод вентилятора радиатора. |
| 9-12 | ЭБУ, основные нагруженные цепи. |
| 13 | Система контроля АКПП. |
| 14 | Резерв |
| 15 | Основная цепь стартера. |
| 16 | Электропривод помощника рулевого управления. |
| 17 | Активация приборки. |
| 18 | Резерв. |
| 19 | Система навигации и акустическая установка. |
| 20 | Штатный телефон. |
| 21/22 | Резерв. |
| 23 | Круизконтроль. При наличии, если опции нет – резерв. |
| 24 | CAN-шина. |
| 25 | Резерв |
| 26 | Управление двигателем только для дизелей. |
| 27 | Вентиляция картера. |
| 28 | Управление АКПП. |
| 29 | ЭБУ. |
| 30 | Кондиционирование воздуха. |
| 31 | Передние дворники. |
| 32 | Управления силовой установкой. |
| 33 | Насос подкачки топлива. |
| 34-37 | Резерв |
| 38 | Коррекция фар. |
| 39 | Температура смазки в картере двигателя, соответствующая лампочка на приборке. |
| 40 | Питание реле приборной панели. |
| 41 | Резерв |
| 42 | Система управления двигателем – только для бензина. |
| 43-46 | Резерв |
| 47-49,52 | Многофункциональный модуль |
| 50 | Силовая часть штатной магнитолы. |
| 51 | Предохранители свечей накаливания. |
| 53 | Монтажный блок на приборке. |
| 54 | Резерв. |
Во втором варианте предохранителей также имеются отличия.
Здесь расположение элементов выглядит так.
| № | Обозначение |
| 1 | Генераторная установка. |
| 2 | Электроусилитель рулевой колонки. |
| 3 | Головной вентилятор радиатора. |
| 4 | Питание монтажного блока в салоне автомобиля. |
| 5-6 | Монтажный блок реле в салоне. |
| 7 | Резервная вставка. |
Итоги
Силовые предохранители Фольксваген Гольф 5 поколения чрезвычайно схожи с автомобилем Джета 5. Точное расположение элементов конструкции и их количество зависит от года выпуска и комплектации машины.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Предохранители Volkswagen Jetta V
Предохранитель предназначен для защиты электропотребителей от тока короткого замыкания. Обычно это тонкая проволока, перегорающая при превышении установленных значений силы тока. Эта статья расскажет о расположении предохранителей в Volkswagen Jetta V (2005, 2006, 2007, 2008, 2009, 2010 г. в.), какие цепи они защищают и как их заменить.
Блок в моторном отсеке
Под капотом Volkswagen Jetta V предохранители находятся внутри блока, расположенного около аккумулятора.
Схема и расшифровка назначения приведена ниже.
| Номер предохранителя/реле | Номинал, А | Защищаемая/обслуживаемая цепь |
|---|---|---|
| 1 | — | Резерв |
| 2 | 5 | Под рулевые переключатели |
| 3 | 5 | Диагностический разъем |
| 4 | 30 | Гидроэлектронный блок ABS |
| 5 | 15 | БУ АКП |
| 6 | 5 | Комбинация приборов |
| 7 | — | Резерв |
| 8 | 15 | Аудиосистема |
| 9 | 5 | Телефон |
| 10 | 5 | Реле БУ двигателем |
| 11 | 20 | БУ дополнительным обогревателем и вентиляцией |
| 12 | 5 | БУ информационной шиной |
| 13 | 15 | БУ двигателем |
| 14 | 20 | Зажигание |
| 15 | 5, 15 | Датчик концентрации кислорода, реле топливного насоса, реле свечей накаливания |
| 16 | 30 | Гидроэлектронный блок ABS |
| 17 | 15 | Звуковой сигнал |
| 18 | 30 | Усилитель звука |
| 19 | 30 | Стеклоочистители ветрового окна |
| 20 | — | Резерв |
| 21 | 15 | Датчик концентрации кислорода |
| 22 | 5 | Выключатель педали сцепления тормоза |
| 23 | 5, 10, 15 | Насос дополнительного воздуха, ТНВД, датчик массового расхода воздуха |
| 24 | 10 | Клапан рециркуляции отработавших газов |
| 25 | 30 | Правая фара |
| 26 | 30 | Левая фара |
| 27 | 40 | Насос дополнительного воздуха, предварительный подогрев |
| 28 | 40 | Стартер |
| 29 | 50 | Питание зажима 30 |
| 30 | 50 | Клемма X |
| R1 | — | Реле электродвигателя вентилятора радиатора |
| R2 | — | Реле управления АКП |
Блок в салоне
Он находится в левом торце приборной панели.
На оборотной стороне закрывающей его крышки закреплен пинцет для замены перегоревших элементов.
Процесс снятия и замены
Для замены предохранителей в Volkswagen Jetta V потребуется шлицевая отвертка.
В моторном отсеке
Порядок действий следующий:
- Обездвижить машину, снять клемму с минусовой клеммы аккумулятора.
- Открыть монтажный блок.
- Взять пинцет из крышки и вытащить перегоревший предохранитель. Его состояние можно проверить, рассматривая перед источником света. Если предохранитель перегорел, будет видна разорванная перемычка. Если нужно заменить реле, тяните его на себя, раскачивая из стороны в сторону.
- Вставить новую запчасть.
- Проверить работу защищаемой цепи. При необходимости найти и устранить короткое замыкание.
- Установить снятые детали в обратном порядке.
В салоне
Порядок действий следующий:
- Открыть водительскую дверь.
- Снять крышку салонного монтажного блока на левом торце приборной панели, подцепив ее с помощью отвертки.
- Вытащить предположительно перегоревший предохранитель / сломанное реле и заменить его новым.
- Повторить шаги 4—6 из предыдущего метода.
На этом замена закончена.
Подводя итог, можно сказать, что предохранители в Volkswagen Jetta V расположены в 2 местах: в салоне и под капотом. Для замены плавких вставок не требуется специальных приспособлений.
