Замена датчика парктроника форд куга 2

Друзья, со временем будет актуальна тема про установку парктроников, как задних так передних, как штатных, так и сторонних производителей.

Тема для обсуждения моделей, нюансов установки, фото отчетах и тп.

Программирование параметров KUGA 1и2 в САМАРЕ, DDS, запирание, круиз, камера на 4,2″, прошивка TD К1 и К2: К1 2.5Т АТ; 140→163→190, EGR, DPF off; К2-1,6Т, К2R-1.5T: 150→182→195; К2, K2R-2,5. Камера на 8″ K2R с динамич линиями. Пробег и др.


Сегодня заехал к дилеру, по случаю посмотрел наконец то Титаниум со штатным парктроником. Что понравилось, что датчики установлены без использования внешних держателей. Соответственно просьба к обладателям К2 если кто то окажеться на подьемнике, сфотайте с внутренней стороны бампера, как фиксируеться датчик к бамперу. Аналогичная просба сфотать и владельцев авто без штатного парка, те места гдн он должен быть.
Фотать стоит только угловые датчики, которые над ПТФ, тк центральные похоже не получиться мешает усилитель бампера. Хотя а подьемнике вполне возможно сунуть телефон и подальше, у меня на стоящей на полу К2 разборчивые фото сделать е получилось.

Программирование параметров KUGA 1и2 в САМАРЕ, DDS, запирание, круиз, камера на 4,2″, прошивка TD К1 и К2: К1 2.5Т АТ; 140→163→190, EGR, DPF off; К2-1,6Т, К2R-1.5T: 150→182→195; К2, K2R-2,5. Камера на 8″ K2R с динамич линиями. Пробег и др.

Единственная прелесть этой системы в том, что
растояние до объектов проговаривается голосом тетки,
весьма похожим на голос в SYNC. К томуже, раз расстояние
проговаривается, то и ответную часть в салоне можно
вообще спрятать, а не крепить куда либо.




планирую в этой части сделать вот что:

AndreyArb
Все это хорошо, но громоздить монитор еще и без этого перегруженное торпедо.

Я слабо понимаю как все это будет выглядеть.

trepanator
как на фото,что здесь приводили
как вариант менять ГУ,которое будет с 8 экраном и все выводить туда
ГУ пока сырые

Хочу поставить парктроники, для их подключения необходимо подключить к замку зажигания, где появляется +12В. Модуль парктроников будет расположен где то в районе заднего крыла, откуда там можно взять +12В при зажигании? Кто что знает напишите.

an555
Я Когда ставил парктроник(на предидущую машину), цеплял к лампочке з.х., чтобы он включался при езде з.х. в других случаях вроде незачем, чтоб он работал.

an555 писал(а): Хочу поставить парктроники, для их подключения необходимо подключить к замку зажигания, где появляется +12В. Модуль парктроников будет расположен где то в районе заднего крыла, откуда там можно взять +12В при зажигании? Кто что знает напишите.

они тогда будут работать постоянно
в новую кугу еще не ставил, а вообще плюс цепляется на провод лампы заднего хода, а минус на массу. Если слева в багажнике в обшивке заглушка есть напротив фары, то сняв ее, видно болт массы (минус) и провода к фонарю идущие. И если на куге цветовая разметка проводов такая же как на всех других фордах, то это будет зелено-коричневый провод, но лучше прозвонить.

у оригинала ключевой плюс — в дополнительном отображении на экране
и, если заморочиться, в параллельной парковке и адаптивном круиз-контроле (но надо еще и передние и боковые датчики ставить, что выйдет ориентировочно в 25 тысяч только датчики и блоки, а ставить там такой геморрой — лучше самому не связываться: надо будет снимать оба бампера и защиту арок + цена прошивки БК).

параллельно парковаться я вроде бы умею, картинка на экране особо не нужна, поэтому летит из китая дешевая пищалка за 400 рублей (как ни странно, работающая лучше чем продающиеся здесь). Передний свес у куги хорош, и переживать что поцарапаешь бампер об бордюр/поребрик не страшно, а значит передние нам ни к чему.

Для этого покупаем цветной экранчик с фокуса 3 от радиопакета 7, находим прошивальщиков в своем городе, перешиваем экран так, что он начинает понимать видеосигнал, заказываем из китая за 600-1000 рублей камеру заднего вида с креплением в штатный плафон освещения номера (нашел на aliexpress с матрицей CCD Sony, такая же в мондео стояла с идеальным качеством и работала в -30), переходник с fakra на тюльпан, беспроводной комплект передачи видео чтобы не курочить салон лишний раз и на сдачу парктроники за 400 рублей

My3bIKAHT
Интересно посмотреть на это если кто то воплотит в жизнь.
Тоже есть желание так сделать, а то задом парковаться не удобно(может не привык еще) зеркала сильно приближают на мой взгляд


ChelseaUFA писал(а): My3bIKAHT
Интересно посмотреть на это если кто то воплотит в жизнь.
Тоже есть желание так сделать, а то задом парковаться не удобно(может не привык еще) зеркала сильно приближают на мой взгляд

на ffclub уже есть темка, как сделали ) на РП1 поменяли голову (оставив кнопки), поставили от фокуса РП32 (там есть USB), и поставили экран от фокуса, пакет РП86. Я подозреваю что и штатные задние парктроники от фокуса можно поставить.

ты читай на только ффк, здесь это уже перетерли , К2 по модулям+ФФ3, посему ВСМi, блок управления парка и датчики аналогичны.

an555 писал(а):
Хочу поставить парктроники, для их подключения необходимо подключить к замку зажигания, где появляется +12В. Модуль парктроников будет расположен где то в районе заднего крыла, откуда там можно взять +12В при зажигании? Кто что знает напишите.

если человек спросил где взять 12в в багажнике, наверное они ему там нужны, не все же ставяят парки из китая за 400рэ.

у оригинала ключевой плюс — в дополнительном отображении на экране
и, если заморочиться, в параллельной парковке и адаптивном круиз-контроле (но надо еще и передние и боковые датчики ставить, что выйдет ориентировочно в 25 тысяч только датчики и блоки, а ставить там такой геморрой — лучше самому не связываться: надо будет снимать оба бампера и защиту арок + цена прошивки БК).

при установки штатного парка, автопарковщик не заработает, при чем здесь адаптивный круих не понятно.
Установка штатного парка при наличии штатной проводки, а на К2 она скорее всего присутствует, ни какого гемороя не представляет, так же как и снятие бамперов. Зато качество работы и инстала не будет несколько надежнее китайца и согранит органичным салон.

Хочу поставить парктроники, для их подключения необходимо подключить к замку зажигания, где появляется +12В. Модуль парктроников будет расположен где то в районе заднего крыла, откуда там можно взять +12В при зажигании? Кто что знает напишите.

Если нет схем, попробуй тестером поискать слева в модуле «бесключевухи», как вариант если без поисков, просто протянуть от ВСМi.

Программирование параметров KUGA 1и2 в САМАРЕ, DDS, запирание, круиз, камера на 4,2″, прошивка TD К1 и К2: К1 2.5Т АТ; 140→163→190, EGR, DPF off; К2-1,6Т, К2R-1.5T: 150→182→195; К2, K2R-2,5. Камера на 8″ K2R с динамич линиями. Пробег и др.

Уже дважды штатный партроник отказывался работать — непрерывный писк. Протирание чистых датчиков не помогает. Но пройдет час-другой и снова нет проблем.

Это общая беда или пора снова в сервис?

Решил зарегистрироваться и тут на вашем форуме.
У меня Форд Куга, но многое у нас одинаковое. Здесь тоже переодически читаю.
Проблему ошибки в блоке РАМ B1299 уже давно решил. Выложу сюда ссыль с решением сей проблемки на Куга клубе дабы некопировать все. Так-же выкладывал решение на драйв два ру.

Вот ссыль на исходник на Куга клубе. ХЗ как ссыль вставить . чет не срослось. хттп сами добавьте.

FF2, 2007г., дорестайл, универсал, 1,6л 100 л.с. АКПП.
Зимой, пару раз переставал работать парктроник задний, включаешь заднюю, долгий писк и все. Потом иногда, через несколько дней начинал работать на некоторое время, но в итоге окончательно умер.
При включенной задней потрогал датчики. Толкаются три, кроме самого левого. Думал, умер сам датчик, но попробовал поменять местами датчики — бывший мертвый заработал в другом месте, а работающий до этого, но вставленный на место мертвого — умер.
Это проводка виновата?
Проблемный разъем дергал, перегибал, сильнее вставлял, продувал — реакции ноль.
Проводку, которая в бампере вообще реально купить отдельно?

zo999
У меня такая же ерунда зимой бывает и мокрую погоду, проводка там совершенно ни чем не защищена. Собираюсь купить провода и заново всю проводку переделать.

17 июня 2018 mobile

Залез вчера под машину. Отсоединил колодку которая внизу под машиной, подключена к разъему который из багажника выходит.
Обнаружил что там всего 6 проводов. Методом прозвона выяснил, что 4 из них (белый, белый-зеленый, белый-красный, белый-синий) идут отдельно на каждый датчик парктроника (центральный контакт у датчика). А вот остальные 2 провода (желтый и коричневый) идут поочередно на все 4 датчика (разветвляются).
Оказалось что у меня питание не поступает на левый датчик. Выяснять где обрыв было лень, обрезал старый провод у датчика и центральной колодки и подцепил новый. Проверил. Снова продолжительный писк. Теперь перестал работать другой датчик.
При прозвоне обнаружил обрыв уже желтого провода, ведущего к нему. Т.к. Желтый — один на все датчики, решил найти место разветвления к этому датчику. Для этого начал полностью снимать проводку парктроника из бампера и обалдел — оказалось что буквально вся она в ужасном состоянии.
Она в нескольких местах стяжками притянута к бамперу, и вот этих всех местах она как труха. Т.е. дотронулся и практически гарантированно обеспечен обрыв одного из проводов.
Думаю теперь обрезать провода вблизи центральной колодки и у каждого датчика. И соединить это все новыми проводами.
Хотелось бы конечно провода новые прям в разъёмы завести, но не знаю как оттуда проводки вытащить.
А так, пока на скрутках, парктроник работает.

Финис коды для установки камеры заднего вида на ФК2 рестайлинг

Камера ЗВ с 2019 года — 2353579, с 2017 года 2203982 инженерник GJ5T 19G490-AE, с 2016 до 2017 года 2 022 275 инженерник GJ5Z 19G490-C
Кронштейн 2027956 инженерник GJ54 19H272-AA5YZ9
Корпус, ручка крышки багажного отделения 5 556 564 инженерник GJ54-S435A10-BD5YZ9, 2030142 инженерник GJ54-S435A10-BB5YZ9
Проводка CJ5Z13412B или GJ5Z-13412-E или 2 029 802 инженерник GJ54-14A227-BD
Винт M5 x 10mm 5201609 инженерник W507140 S450B

Если что-то упустил — напишите, дополню, поправлю.


Ну давайте попробуем вкратце описать то, что нам понадобится для штатного парка.

Для установки переднего парка в дополнение к переднему понадобится:
1. Вместо модуля для заднего парктроника, другой вот с таким вот кодом 1800574 х1
2. Коса переднего парктроника. Я заказывал вот этот 1 794 308 х1 Он для галогенных фар, для газоразрядных будет естественно другой. Там для каждого варианта фар два варианта, в этом точно есть разъемы для парков, во-втором не знаю.
3. Датчики парктроника передние: для цвета Frozen White 1765223 х4
4. Датчики парктроника передние боковые: одинаковые для всех комплектаций. 1743301х2
5. Стаканчики для крепления передних боковых датчиков: 1775868 х1 и 1775869 х1
6. Кнопки в панель приборов, для отключения парков и включения автопарковки. Я заказал вот этот 1696451 х1, пришла с кнопкой автозапуска двигателя (для системы Старт\Стоп). Подозреваю что надо было брать вот эту 1696452 ))) Чтобы ничего лишнего.

Ну и датчики АБС для попытки установки автопарковки: 1756081 х2

Ставить буду у ОД. Предварительная договоренность есть, но то у меня нет времени, то машина занята, на ней супруга ездит.
Помимо всего перечисленного понадобится скорее всего куча проводов тянуть по салону (это при установке переднего парка). При установке заднего парка, тоже придется тянуть провода, но меньшее количество и только до барадачка.

ЗЫ: Не претендую на истину в последней инстанции, может быть можно было заказать и другие варианты, в частности проводки, которая стоит дешевле, но в том что я описал здесь, точно есть все необходимое, а есть ли там, можно проверить только купив.

Финис коды для установки камеры заднего вида на ФК2 рестайлинг

Камера ЗВ с 2019 года — 2353579, с 2017 года 2203982 инженерник GJ5T 19G490-AE, с 2016 до 2017 года 2 022 275 инженерник GJ5Z 19G490-C
Кронштейн 2027956 инженерник GJ54 19H272-AA5YZ9
Корпус, ручка крышки багажного отделения 5 556 564 инженерник GJ54-S435A10-BD5YZ9, 2030142 инженерник GJ54-S435A10-BB5YZ9
Проводка CJ5Z13412B или GJ5Z-13412-E или 2 029 802 инженерник GJ54-14A227-BD
Винт M5 x 10mm 5201609 инженерник W507140 S450B

Если что-то упустил — напишите, дополню, поправлю.

Silver_Age
А перпендикулярную парковку чисто софтовым методом будете добавлять (там, вроде, сзади два дополнительных датчика требуется) ?

Yanus
просто софтовым методом не сделать, как правильно заметил, нужно 2 датчика сзади добавлять)) но все это в планах))

Silver_Age
Ну, тогда и модуль менять надо. =)
А после прошивки приборки есть шансы, что заднии парки на 5″ мониторах новой серии заработают?

на новой прошивке теперь реальная температура двигателя, стрелка показывает правильно, а не скачет как олимпиец

posted image

теперь отображение парктроника только в правом верхнем углу

posted image

далее на повестке дня перпендикулярная парковка, помощник при выезде задним ходом и отображение кругового парктроника, ну или как там его называют по правильному

Silver_Age
Я так понимаю когда был РП18 ты просто на панели SONY в нижнем ряду кнопок забыл эту функцию выключить а после установке MFT эта функция осталась активной и MFT не имеет к этой функции доступ?
Если так, то нужно просто было обратно на время кнопки на шину подключить и выключить эту индикацию.

Vlad-FK2
Непрально понимаешь на рп18, даже если парк отключить с панели, он после следующего включения зажигания появлялся снова, после изменения конфига он по центру больше не включается

Marchelo
у меня также было, пока не включишь кнопкой не появляется ровно до того, пока я не купил карточку навигации V5 и не обновил ПО экрана послеобновления стало все наоборот отображение стало всегда и кнопкой отключалось

Silver_Age
Ну так бы и написал что проблема на версии ПО которое активируется при установке SD карты V5, т.е. пропала функция принудительного выключения отображения по центру уровня заднего парктроника.
Я описал эту функцию когда у меня работала SD карта V4.

На Vignale Concept (предверсия Куга-3) будет видео 360градусов от всех 4х камер, как на Volvo CX90.

21 апр еля 2016


Продублирую отчет о установки автопарковки c драйва.

у меня машина 2015 года, Titanium. С завода парков не было, исходя из этого я купил:

Датчики в бампера 8 шт. х 550 руб =4400 руб.
Датчики боковые со стаканами 2 шт. х 800 = 1600 руб
Блок парковки 1800 руб.
Датчики ABS под автопарковку 2 шт. х 2000 руб = 4000 руб
Коса передняя FINIS:1832852 — 3700 руб.
Коса задняя FINIS:1871217 — 1830 руб.
Кнопки с автопарковкой — 1080 руб.
Стаканы под датчики парковки 8 шт. х 375 руб = 3000 руб

posted image

posted image

Под новый разъем датчика, думаю нужен FINIS 1937219

Т.к. не знал что меня ждет впереди, перед монтажом всего, было закуплено все что только даже теоретически могло пригодится (установка планировалась в теплом боксе в 30 км. от города). Собран инструмент: термоклей пистолет, дремель, шуруповерт и т.д.

Начал с расшивки правой стороны багажника. Сняли уплотнитель с проема, дальше все по накатанной. Там трудно ошибиться все понятно, где что держит. Ещё зимой после покупки машины и раздумий что делать дальше, посмотрел с фонариком наличие разъемов под обшивкой для установки парктроника, разъемы в наличие. Вставили разъемы, защелкнули блок на место с помощью пистонов + почему-то не были притянуты провода выходящий из разъемов к самим разъемам (установили стяжки)

posted image

Затем решили пока свежи заняться самым муторным: передним бампером. Использовал руководство по снятию найденное на нашем форуме и на drive2

От количество пистонов которые демонтировали, как и многие были в шоке.

Для откручивания 3-х болтов на 10 (которые притягивают переднее крыло с бампером) у меня был заготовлен гибкий удлинитель на 20 см +ещё металический удлинитель на 10 см. с трещоткой, так что выкрутил их довольно просто. Прежде чем снимать бампер, как и рекомендовали обклеил малярным скотчем стыки бампера и крыла в месте соприкосновения. Когда все открутили и демонтировали все клипсы, бампер 2-ем сдернули немного на себя и отсоединили штекер под левой фарой (с датчика температуры не надо, а то где-то встречал. Он сидит на бамперной косе)

posted image

Что мне не давало покоя и сна последнюю неделю это: есть у меня в разъеме под фарой проводка под датчики парковки со стороны салона или нет. FordEcat по моему VIN писал что нет, я уже даже смирился с этим. Закупил гофру, принял в подарок провода, разъемы (решили ставить рядом с оригинальным 6+2). Но к моему удивлению и радости я увидел набитую полную колодку!

Извиняюсь за грязный разъем, ехали под дождем

posted image
posted image

Это автоматически упрощало работу процентов на 50!

Не веря в удачу, сверил провода в колодке на новой косе и на разъеме машины. Совпадение полное, провод все цвет в цвет. Единственное только не совпали ключи на разъемах, пришлось срезать ключ на разъеме бамперной проводки:

posted image

posted image

Смотрим бампер, «порадовал» дилер при установки защитной сетки:

Длина шпилек вызывает недоумение. Ножовки по металлу нет в сервисе?

posted image

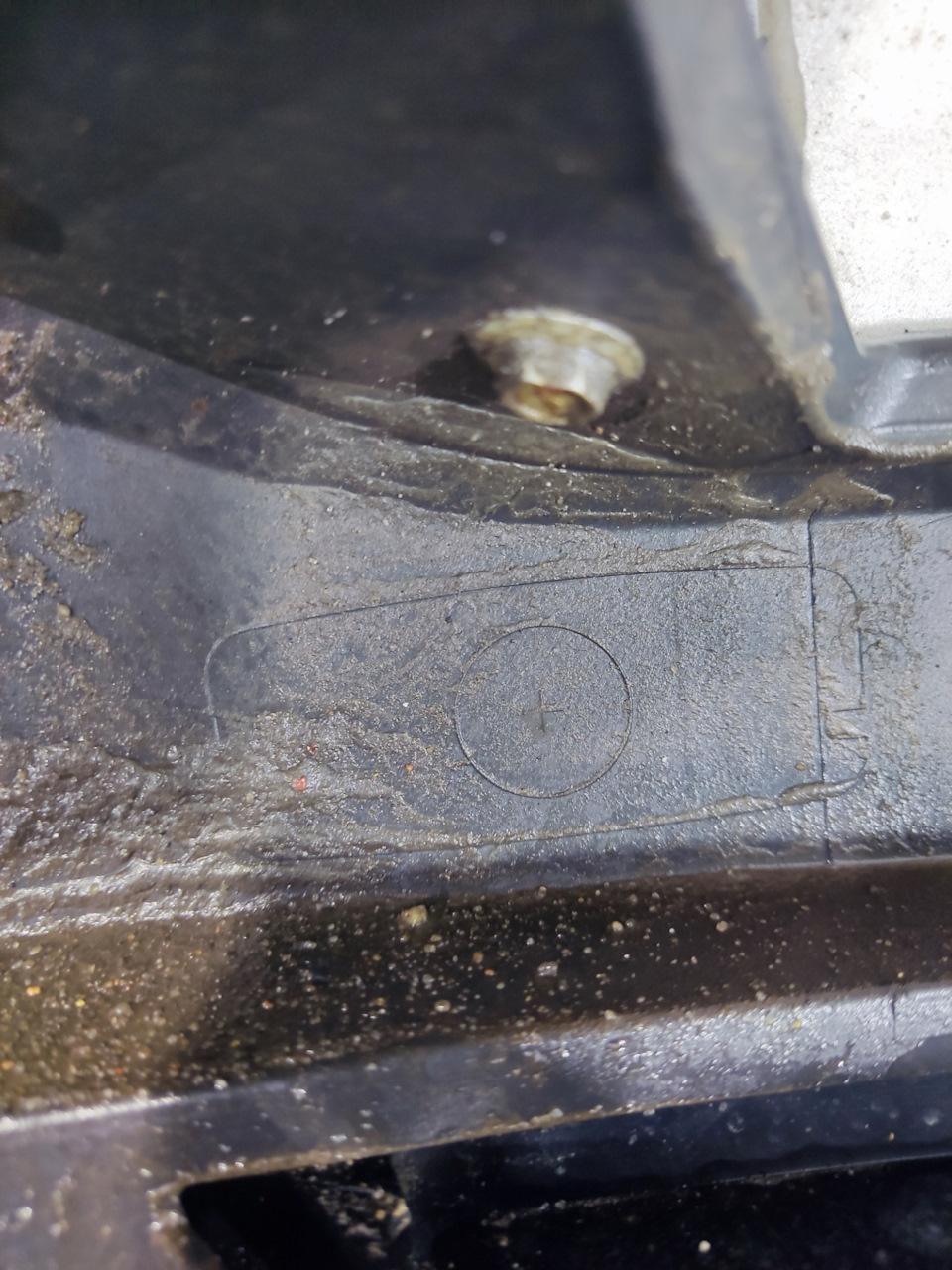

В пыльнике бампера есть окна под стаканы датчиков:

posted image

Необходимо отметить на черном пластике место подрезки окна под стакан (если вы будете как я клеить стаканы VAG). Если этого не сделать, при обратной сборке стакан под датчик будет поджимать и он не встанет ровно. Это касается 2-х фронтальных датчиков, с боковыми проблем нет.

posted image

Нижний (черный) пыльник бампера крепится по всей длине на защелках а по углам на клёпках со стальным сердечником, будьте готовы. Запаситесь необходимым инструментом для демонтажа и клепальником с клепками для обратной сборки.

posted image

Когда все сняли, фрезой на 18 просверлили по размеченному отверстия, примерили стаканы. Толщина переднего бампера не маленькая и если садить стаканы от VAG на комплектный скотч, датчики сидят довольно глубоко в бампере и выглядят мягко говоря не красиво. Было принято решение оторвать скотч и посадить стаканы на Космофен, с дальнейшей заливкой термоклеем.

Это (космофен) было ошибкой. Я не знаю что за высокотехнологичная пластмасса используется для изготовления стаканов под датчики и бампер. Но через 5 минут нанесения он легко удаляется тряпочкой с обоих поверхностей такого я ещё не видел! Съездили в сельпо, купил суперклей (может космофен не свежий) одна фигня! Убили на эксперименты минут 40 драгоценного времени.

В результате установили стаканы с датчиками на бампер, прихватили термоклеем и установили пыльник на место. Он поджимает фронтальные датчики, потом залили термоклеем уже основательно. Коса идет со всем необходимым креплением-грибками, укладывается все четко, не промахнетесь. Не забываем срезать ключ на разъеме про который писал выше.

posted image

Накинули, закрепили бампер.

Перешли к врезки боковых передних датчиков. В накладке арки крыла нет разметки под датчики. Но есть отверстия в бампере под датчики, оно спрофилировано:

posted image

Ищем человека с отличным глазомером и размечаем на машине, чтобы стакан с датчиком вошли ровно в этот вырез. Пластик толстый и тугой. После разметки сделали отверстие фрезой на 20, дальше подгоняли дремелем. Все делали на машине с установленным бампером, с отстегнутым на половину молдингом оттянув его на себя.

С передним бампером все, перешли назад.

Задний бампер снимается легче. Кроме 2 клипс, которые я уже знал проще срезать. Что мы благополучно и сделали.
Пластик заднего бампера тоньше, разметка под датчики есть. Стаканы с датчиками через оригинальный скотч встают вровень с бампером и не отличимы от оригинала (а это ведь и есть оригинал ))) ) Обезжирил антисиликоном поверхность и приклеил стаканы, сидит «мертво». Получилось все быстро и аккуратно.

Пока делали задний бампер подвернулся друг который нам переставил датчики ABS ))) Машине 4 месяца, но винты крепления уже прихватило! Окручивали с помощью химии и такой-то матери! Перед установкой все смазали на будущее.

Перешел к конфигурированию машины (на улице уже 19.00) Активировал наличие автопарковки, инициировал модуль ABS, сбрасываю ошибки и получаю гирлянду на передней панели. Машина заднии датчики ABS не видит, срочно в сервис. Повторил, то-же самое. итись провались. Испарина вышла.. На крайний случай конечно можно было старые датчики поставить, но успокоился, собрался мыслями. Начал смотреть может чего пропустил в Asbuilt. и прям на глаза попадается в низу параметр:
203 Тип датчика скорости колеса у меня прописано: Wheel Speed Sensor Type Without Direction Recognition (02) а нужно With (01)

posted image

Снова инициализация блока ABS, сброс ошибок. И все ок.

Все завелось с пол пинка, эмоции переполняли.

Машина в наличие была всего одна, ночь на дворе. Нашли 3 металлических бочки для имитации второй машины. Заехали, было страшно, очень. но заехали и мы поехали домой. Устали очень, установка вымотала полностью!

На следующий день сделал фото (извиняюсь за грязный автомобиль, дожди):

Итак, снятие парктроника легко выполнить самостоятельно, и мы вам это докажем. Просто внимательно изучите данную публикацию!

Когда нужен демонтаж?

А зачем вообще может потребоваться снять задний или передний парктроник с бампера?

  1. Разумеется, в случае его поломки для ремонта. Со временем место врезки загрязняется (вода, грязь, пыль, мелкие камешки и т.д.), датчик выходит из строя. Появляются ошибки типа Park Assist Service Requ 106 на Volvo;
  2. Если метка установлена некорректно, например, под наклоном. В результате, парковочный радар реагирует на землю и постоянно пищит, не предоставляя объективной картины препятствий;
  3. В случае покупки нового парктроника, более навороченного и супер рейтинга лучших. Данный вариант предполагает полную замену комплекта (включая блоки индикации и управления, а также проводку);
  4. Заводской брак. Если парковочный радар все еще на гарантии, но уже не работает – рекомендуем обратиться в сервис;
  5. Проблема с проводкой.

Как снять парктроники с бампера: инструкция

Далее, рассмотрим, как снять парктроник с заднего или переднего бампера автомобиля по шагам. Весь процесс сводится к следующим этапам:

  • Если датчик не выталкивается наружу, первым делом выполняют демонтаж буфера;
  • Сенсор нужно удалить с посадочного места;
  • И отсоединить провода (если проводка идет в комплекте с новым датчиком, старую можно отрезать).

Теперь разберем, как снять датчик парктроника в автомобиле, в зависимости от ситуации.

Если бампер снимать не нужно

Это самый простой вариант, который займет у вас не более 15 минут. Первым делом, поставьте автомобиль на светлый участок, обеспечьте к нему свободный доступ.

Если сенсоры можно снять наружу, значит они закреплены в гнезде при помощи пластиковой втулки, без защелок или зажимов. Найдите тонкий твердый предмет и аккуратно подденьте метку. Для этой задачи идеально подойдет обычная пластиковая карта.

Далее, аккуратно потяните провод к себе, примерно, на 20 см. На этом расстоянии должен располагаться переходник, от которого датчик следует отсоединить. Если с внутренней стороны кабель прикреплен к буферу хомутом, увы, кузовную деталь придется демонтировать.

Кстати, если комплектация нового датчика включает провода, можете не возиться со старым кабелем. Смело режьте, а новое подключение выполните отдельной линией.

Если кузовной элемент, все же, нужно демонтировать

Особенности крепления кузовных частей у всех автомобилей различаются, но, в целом, процесс везде похожий – при помощи защелок и заглушек.

Чтобы снять передний бампер, выполните следующее:

  • Отключите питание автомобиля;
  • Отсоедините решетку радиатора (нужно снять клипсы);
  • Снимите нижние болты, затем боковые, следом — верхние;
  • Зажимы разожмите (только очень аккуратно, не сломайте);
  • Потяните бампер к себе. Если были отсоединены все крепления, деталь без проблем отделится от кузова. В противном случае, ищите забытый зажим.



Чтобы снять задний бампер, нужно:

  • Вытащить фары;
  • Открутить нижние и боковые болты;
  • Выкрутить саморезы на подкрылках;
  • Удалить верхние крепления;
  • Потянуть бампер на себя.

Теперь вам осталось снять датчик парктроника в автомобиле с бампера:

  1. Отсоедините стопорное кольцо (наружное);
  2. Отожмите защелки (с помощью тонкой плоской отвертки);
  3. Протолкните датчик внутрь;
  4. Провод обрежьте или отсоедините от проводника.

Вот и все, теперь вы знаете, как вытащить датчик парктроника из бампера. Далее вам осталось только установить новый сенсор и вернуть кузовную часть на место (те же манипуляции, но в обратном порядке). Или провести диагностику демонтированного устройства.

Как заменить парковочные датчики в куга 2

Ford Kuga Club Russia (Форд Куга Клуб)
Форум клуба владельцев кроссовера

    » ФОРУМFord Kuga IIМультимедия, навигация Ford Kuga II

Парктроники [К2]

Парктроники [К2]

#1 18 апр 2013, 21:39

Друзья, со временем будет актуальна тема про установку парктроников, как задних так передних, как штатных, так и сторонних производителей.

Тема для обсуждения моделей, нюансов установки, фото отчетах и тп.

Re: Парктроники

#2 18 апр 2013, 21:45

Сегодня заехал к дилеру, по случаю посмотрел наконец то Титаниум со штатным парктроником. Что понравилось, что датчики установлены без использования внешних держателей. Соответственно просьба к обладателям К2 если кто то окажеться на подьемнике, сфотайте с внутренней стороны бампера, как фиксируеться датчик к бамперу. Аналогичная просба сфотать и владельцев авто без штатного парка, те места гдн он должен быть.
Фотать стоит только угловые датчики, которые над ПТФ, тк центральные похоже не получиться мешает усилитель бампера. Хотя а подьемнике вполне возможно сунуть телефон и подальше, у меня на стоящей на полу К2 разборчивые фото сделать е получилось.

Re: Парктроники

#3 10 май 2013, 19:47

Дилер в салоне поставил систему парковки
AVILINE MP-218 c 8-мью датчиками.

Единственная прелесть этой системы в том, что
растояние до объектов проговаривается голосом тетки,
весьма похожим на голос в SYNC. К томуже, раз расстояние
проговаривается, то и ответную часть в салоне можно
вообще спрятать, а не крепить куда либо.

Зад

Перед

салон

Re: Парктроники

#4 10 май 2013, 22:33

планирую в этой части сделать вот что:

1) http://avtogsm.ru/kamera-spark-ccd-a-F1-p3390.html очень хорошие характеристики камеры заднего вида
2) http://avtogsm.ru/spark-v-4-p3404.html парктроники с видеовыходом для подключения к камере заднего вида
3) можно сделать поворотные линии у камеры заднего вида
http://www.auto-camera.ru/ipas-parkovoc . tema-2.php
4) монитор http://avtogsm.ru/cl-430-p6127.html

Re: Парктроники

#5 11 май 2013, 00:53

AndreyArb
Все это хорошо, но громоздить монитор еще и без этого перегруженное торпедо.

Я слабо понимаю как все это будет выглядеть.

Re: Парктроники

#6 11 май 2013, 01:53

Re: Парктроники

#7 27 май 2013, 08:55

Re: Парктроники [К2]

#8 02 июн 2013, 20:19

Re: Парктроники [К2]

#9 02 июн 2013, 20:24

Re: Парктроники [К2]

#10 06 июн 2013, 13:04

они тогда будут работать постоянно
в новую кугу еще не ставил, а вообще плюс цепляется на провод лампы заднего хода, а минус на массу. Если слева в багажнике в обшивке заглушка есть напротив фары, то сняв ее, видно болт массы (минус) и провода к фонарю идущие. И если на куге цветовая разметка проводов такая же как на всех других фордах, то это будет зелено-коричневый провод, но лучше прозвонить.

Re: Парктроники [К2]

#11 06 июн 2013, 13:45

Re: Парктроники [К2]

#12 06 июн 2013, 18:13

у оригинала ключевой плюс — в дополнительном отображении на экране
и, если заморочиться, в параллельной парковке и адаптивном круиз-контроле (но надо еще и передние и боковые датчики ставить, что выйдет ориентировочно в 25 тысяч только датчики и блоки, а ставить там такой геморрой — лучше самому не связываться: надо будет снимать оба бампера и защиту арок + цена прошивки БК).

параллельно парковаться я вроде бы умею, картинка на экране особо не нужна, поэтому летит из китая дешевая пищалка за 400 рублей (как ни странно, работающая лучше чем продающиеся здесь). Передний свес у куги хорош, и переживать что поцарапаешь бампер об бордюр/поребрик не страшно, а значит передние нам ни к чему.

Для этого покупаем цветной экранчик с фокуса 3 от радиопакета 7, находим прошивальщиков в своем городе, перешиваем экран так, что он начинает понимать видеосигнал, заказываем из китая за 600-1000 рублей камеру заднего вида с креплением в штатный плафон освещения номера (нашел на aliexpress с матрицей CCD Sony, такая же в мондео стояла с идеальным качеством и работала в -30), переходник с fakra на тюльпан, беспроводной комплект передачи видео чтобы не курочить салон лишний раз и на сдачу парктроники за 400 рублей

Re: Парктроники [К2]

#13 06 июн 2013, 20:37


Re: Парктроники [К2]

#14 06 июн 2013, 22:45

на ffclub уже есть темка, как сделали ) на РП1 поменяли голову (оставив кнопки), поставили от фокуса РП32 (там есть USB), и поставили экран от фокуса, пакет РП86. Я подозреваю что и штатные задние парктроники от фокуса можно поставить.

Re: Парктроники [К2]

#15 06 июн 2013, 23:15

если человек спросил где взять 12в в багажнике, наверное они ему там нужны, не все же ставяят парки из китая за 400рэ.

при установки штатного парка, автопарковщик не заработает, при чем здесь адаптивный круих не понятно.
Установка штатного парка при наличии штатной проводки, а на К2 она скорее всего присутствует, ни какого гемороя не представляет, так же как и снятие бамперов. Зато качество работы и инстала не будет несколько надежнее китайца и согранит органичным салон.

Несовсем удачная установка заднего штатного парктроника��

Всем привет��
Как и писал в предыдущем посте, решил заморочиться установкой штатного парктроника. Для начала — отдельное спасибо за пост, в котором есть абсолютно вся инфа по установке www.drive2.ru/l/515990637506462073/
Проводка с датчиками была заказана с разборки в Ростове. Пока ждал доставку проводки, искал стаканы под датчики — думал уже заказать как в указанном посте от шкоды, но в последний момент на известном сайте появилось объявление о продаже бампера от куги под парктроники в плачевном состоянии под восстановление стоимостью аж 800 рублей��. Приехал, поглядел — бампер ушатан, но стаканы целые.

Фото в бортжурнале Ford Kuga (2G)

В итоге оплатил 800рэ, прямо на разборке отковырял стаканы, забрал их, оставил бампер и уехал��

Фото в бортжурнале Ford Kuga (2G)

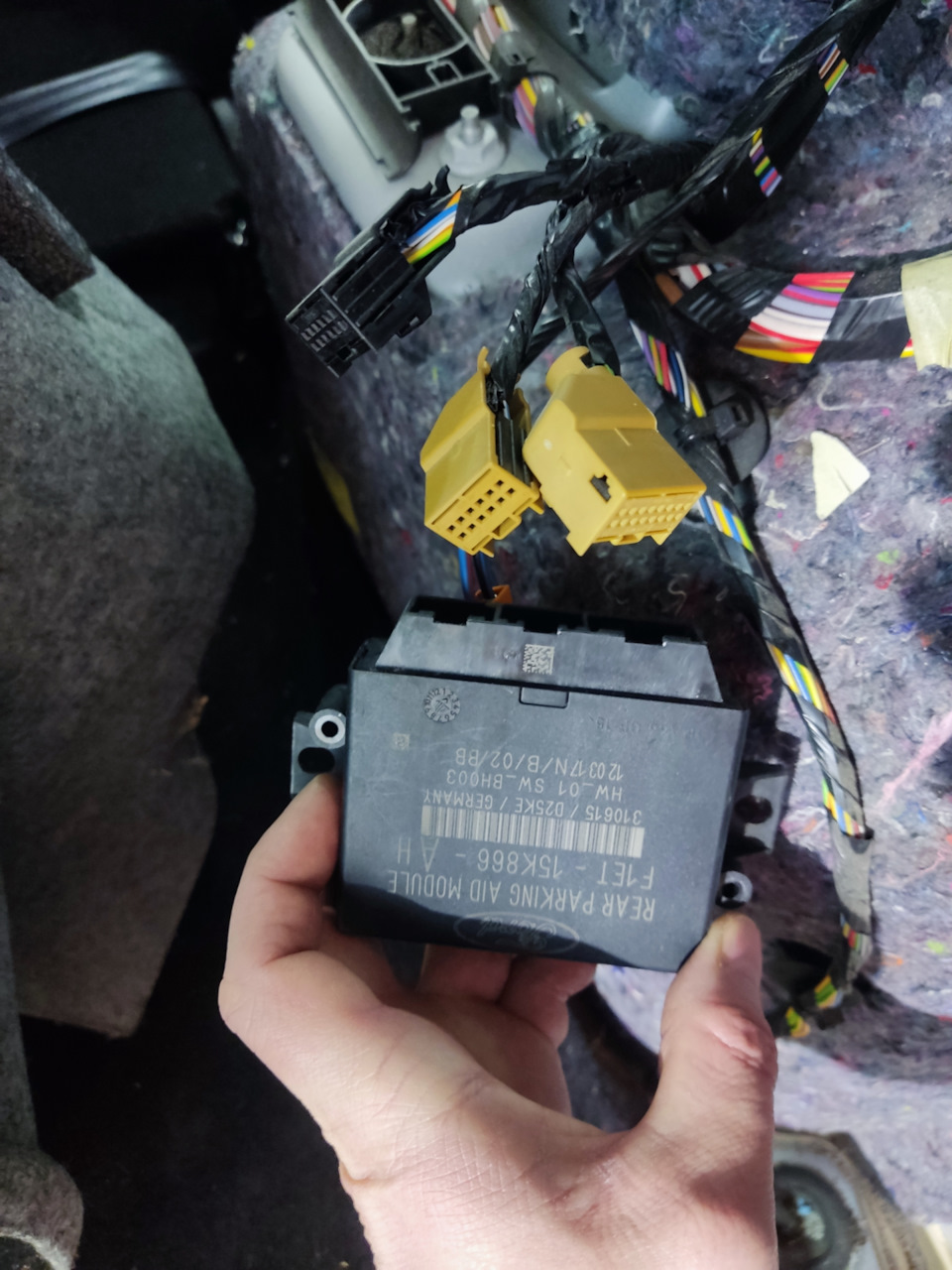

Вопрос оставался только с модулем парктроника. Дело в том, что у меня стоит рест приборка, и вроде как с дорестовым модулем она конфликтует. Но здесь всё оказалось совсем просто — установку парктроника я планировал делать как обычно у Алексея REDPEPPER, а у него как раз в наличии был рестовый модуль, поэтому он мне сказал: "бери проводку, датчики и стаканы, приезжай, всё остальное сделаем"

Фото в бортжурнале Ford Kuga (2G)

Ну на том и решили…
Установили довольно быстро

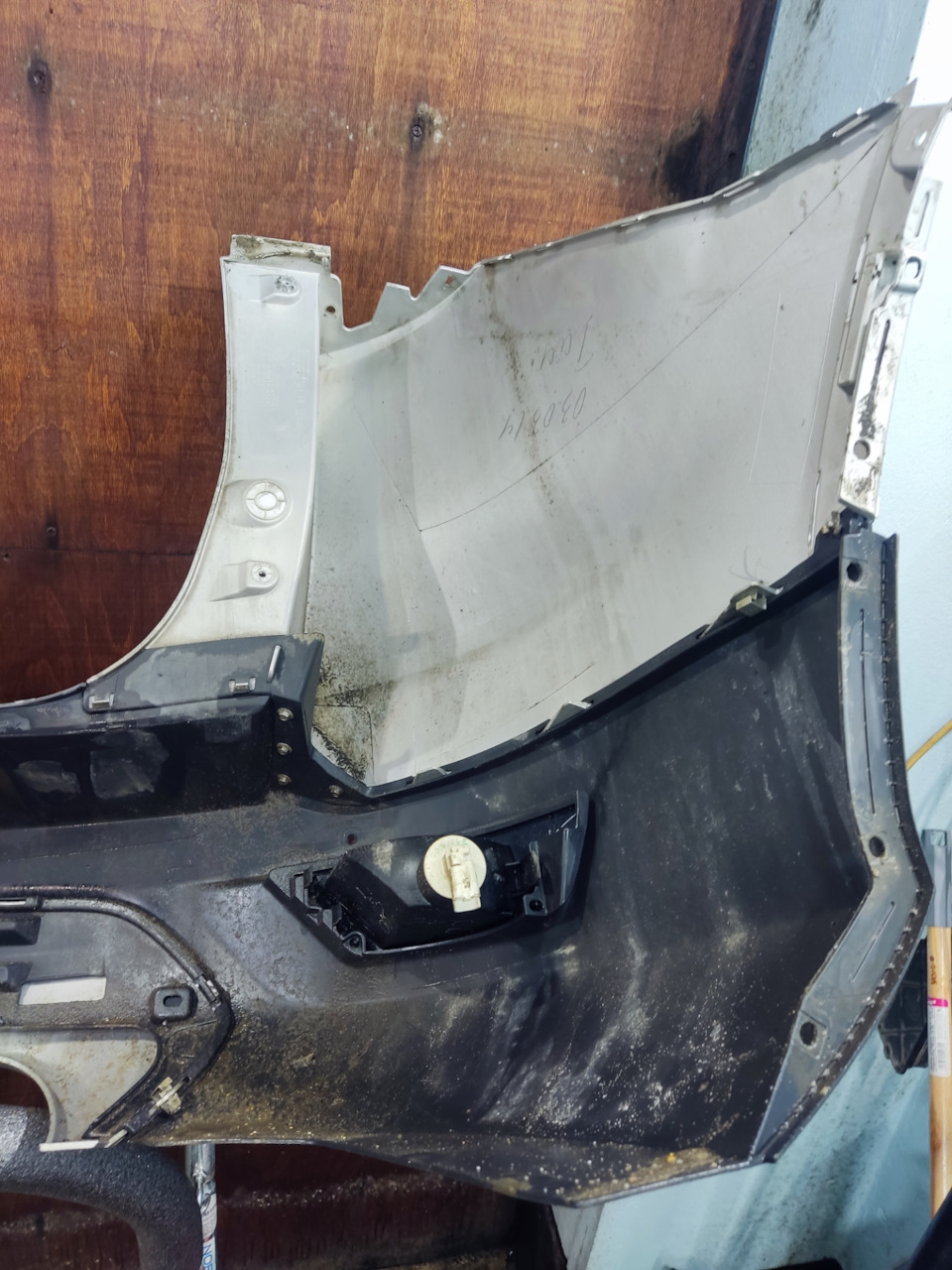

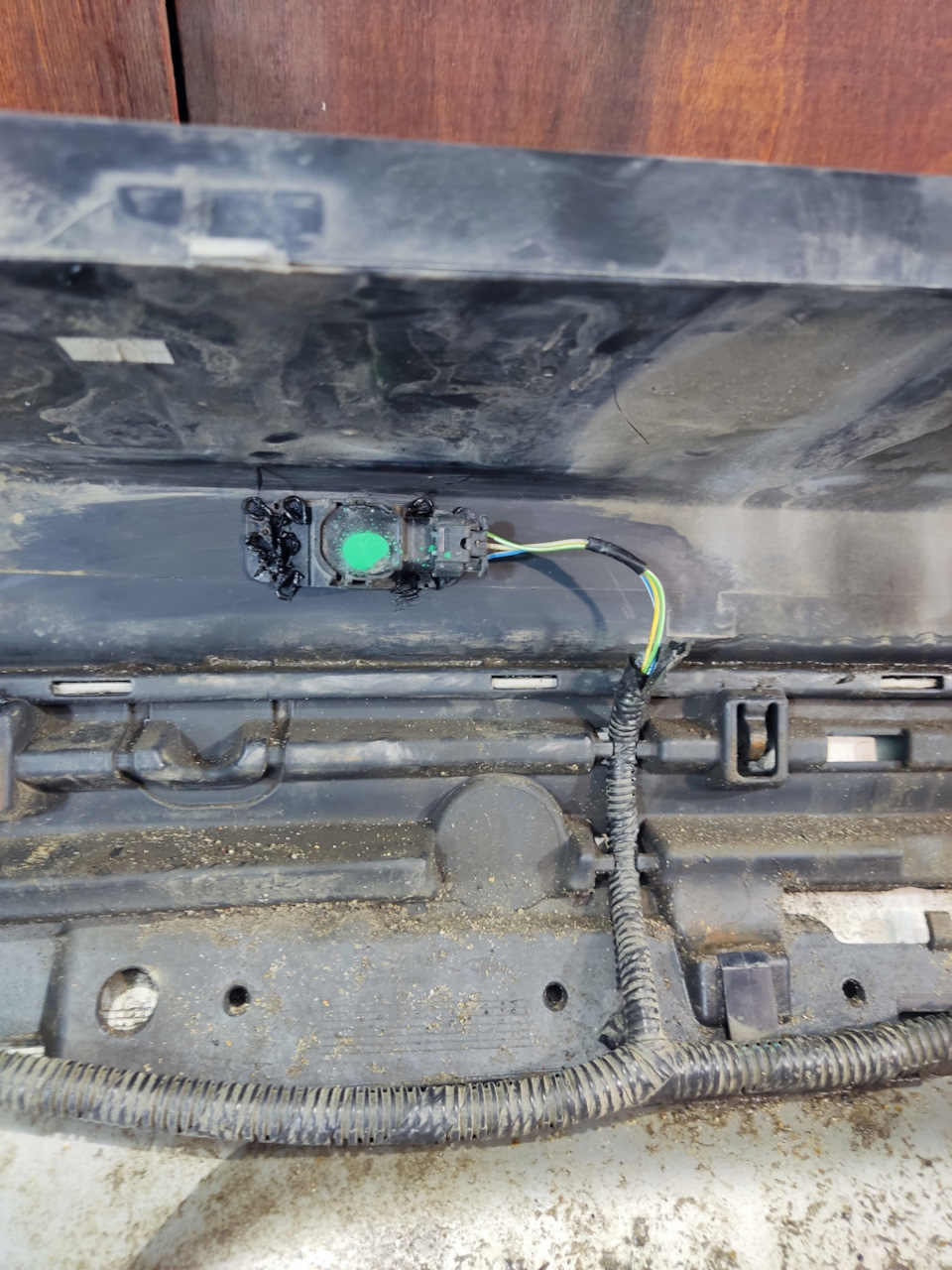

Фото в бортжурнале Ford Kuga (2G) Разметка Фото в бортжурнале Ford Kuga (2G) Просверлили Фото в бортжурнале Ford Kuga (2G) Стаканы и датчики Фото в бортжурнале Ford Kuga (2G) Месте Фото в бортжурнале Ford Kuga (2G) Модуль к штатной проводке

Заодно поглядел состояние железа под задним бампером. Дело в том что по автокоду по моей машине висит одно ДТП в заднюю левую часть (наезд на стоящее ТС). По итогу — абсолютно всё целое, никаких работ не проводилось. Предхоз похоже не соврал — красилась притертость на бампере.

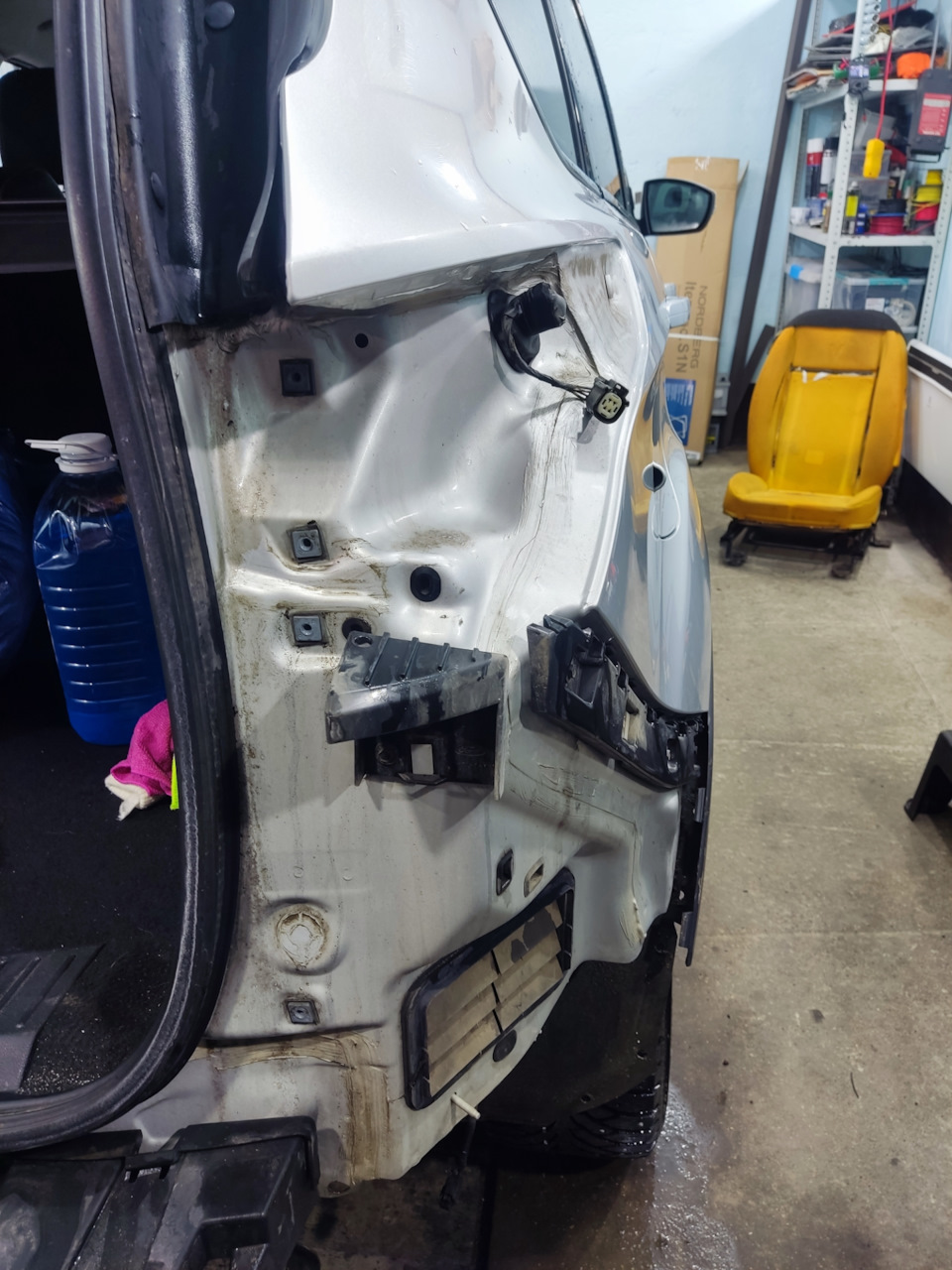

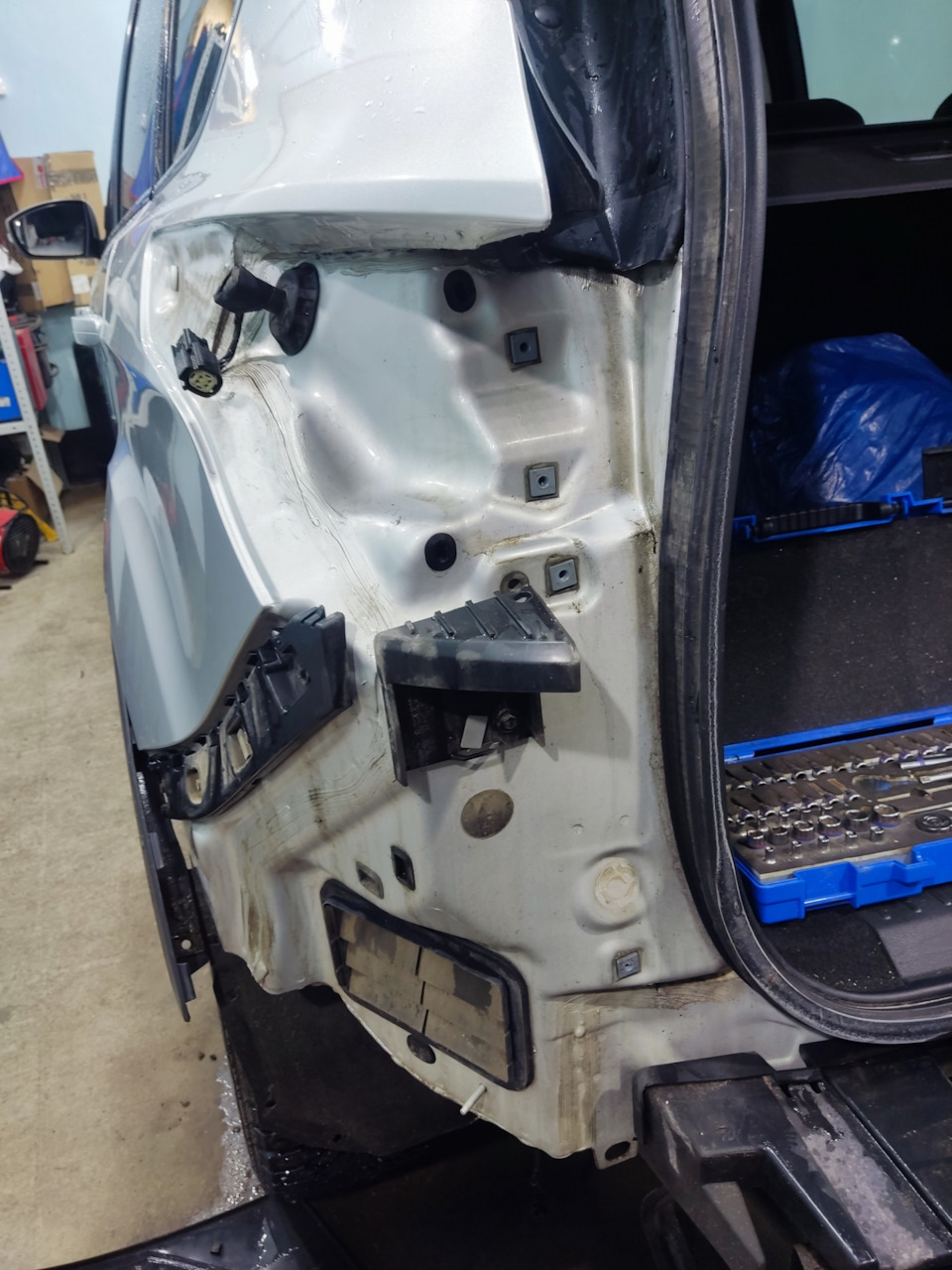

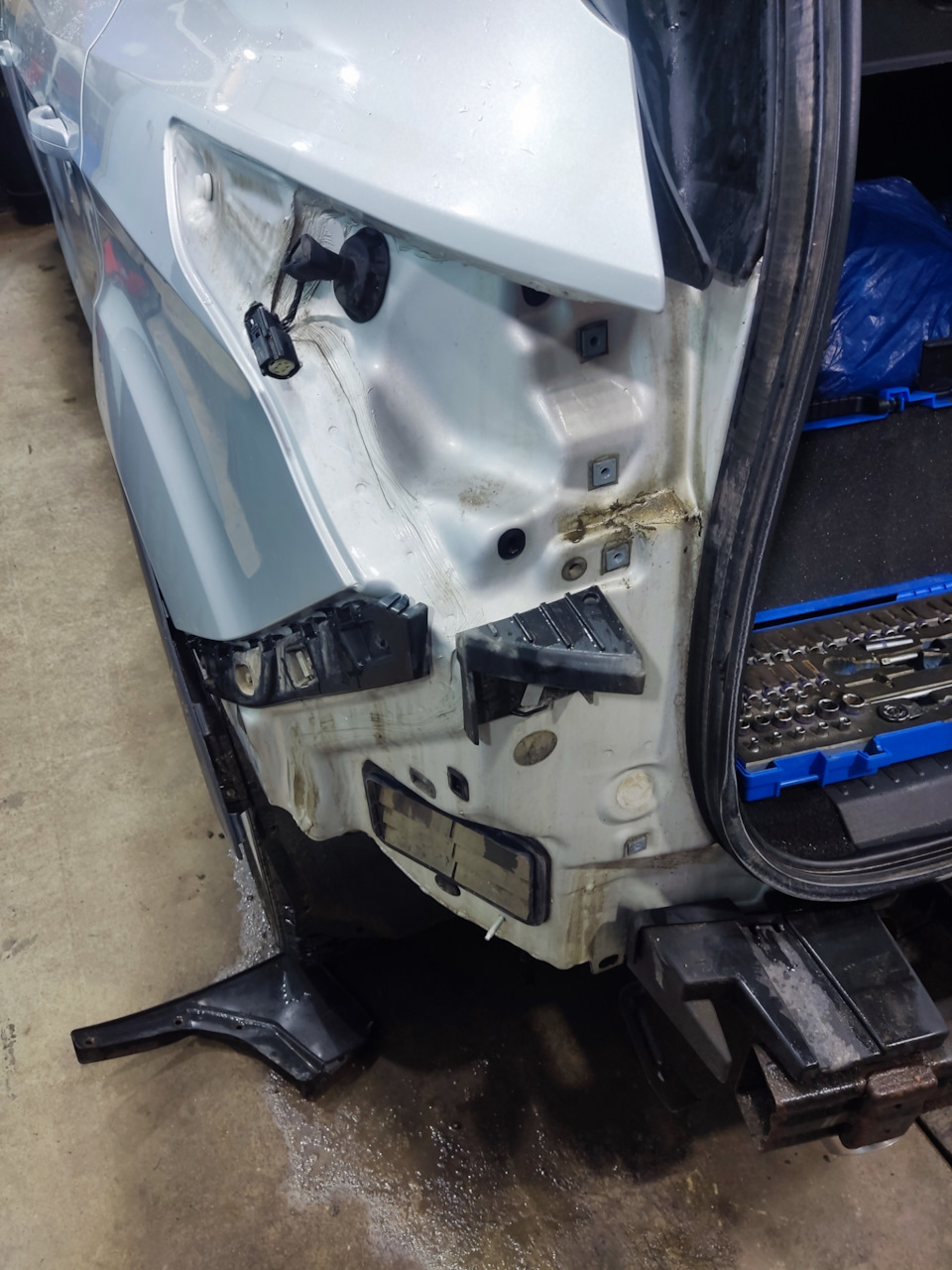

Фото в бортжурнале Ford Kuga (2G) бампер Фото в бортжурнале Ford Kuga (2G) лево Фото в бортжурнале Ford Kuga (2G) Фото в бортжурнале Ford Kuga (2G) право Фото в бортжурнале Ford Kuga (2G) усилитель

После сборки — все датчики рабочие… Но не всё так радужно…
Теперь о печальном:
Писк не через колонки, а через приборку
И самый главный косяк — на экран не выводится изображение, конечно спасает изображение с камеры… Но тем не менее… Вообще неудобно… И если раньше изображение с камеры оставалось до набора скорости 10км/ч, то теперь пропадает сразу после выключения задней передачи…
Такая грусть и печаль, не дружит рест блоки с дорест экраном…

Как установить парктроник на Форд Куга?

Все современные автомобили имеют внушительное количество опций, тем не менее, из-за вашего бюджета или года выпуска Ford Kuga вам может не повезти, имея их все. В этой статье мы поможем вам исправить эту проблему, объяснив как установить датчик парковки на мой Ford Kuga? На самом деле, эта функция чрезвычайно выгодна, особенно если вы живете в городе и вам часто приходится парковать машину на узких парковочных местах. Чтобы помочь вам, мы сначала рассмотрим, как работают датчики парковки, а затем рассмотрим как установить парковочный датчик заднего хода на Форд КугаИ, наконец, сколько стоит датчик парковки?

Как парктроник работает на Ford Kuga?

Итак, начнем с функционирования парктроника. Как мы уже говорили во вступлении, именно эта интересная функция позволяет вам знать расстояние между задней частью Ford Kuga и препятствием при движении назад. Поэтому он особенно хорош для владельцев, которым приходится часто маневрировать, у которых посредственное поле зрения или размер автомобиля огромен.
Часто устанавливаемые в стандартной комплектации датчики заднего хода Ford Kuga включают в себя набор датчиков (минимум 4), которые включаются при включении передачи заднего хода и обнаруживают находящиеся поблизости препятствия. Используемая технология ультразвук, который отправит сигнал, который отразится от препятствия и будет доставлен обратно на датчик. Компьютер проверит продолжительность этого путешествия и вычислит расстояние между препятствием и радаром. Как правило, в кабине будет звуковой сигнал, интенсивность которого будет возрастать по мере приближения к препятствию, а в некоторых моделях — дополнительный визуальный маркер. Радары заднего хода Ford Kuga позволят вам парковка, но также для безопасности и избегания пешеходов.

Как установить парктроник на Форд Куга?

Теперь мы переходим к той части, которая вас, скорее всего, заинтриговала, установка парктроника заднего хода на Ford Kuga. Эта деталь для вас, если у вас нет стандартного датчика резерва, но вы все еще хотите воспользоваться этой технологией, или если вам нужно заменить сломанный. Вы удачливые люди, можно купить парктроник для автозапчастей и установить на свой Ford Kuga..

Как заменить неисправные датчики резервного копирования на Форд Куга

Сначала посмотрим, как заменить неисправный парктроник на Форд Куга. Если выяснится, что ваш Ford Kuga получил удар сзади и один из датчиков вашего радара заднего хода был поврежден, его придется заменить, чтобы система работала эффективно. К счастью для вас, этот процесс действительно прост, вы даже можете выполнить его самостоятельно, не обладая специальными механическими навыками:

  • Приобретите радиолокационную станцию ​​на замену торговой марки производителя.
  • Отсоедините старый резервный датчик от задней части бампера.
  • Снимите поврежденный датчик парковки с вашего Ford Kuga, эта деталь очень интуитивно понятна, ее просто прикрепляют.
  • Установите новый датчик и подключите его.
  • Все, что вам нужно сделать, это протестировать его, чтобы убедиться, что он работает эффективно.

Как установить комплект послепродажного датчика парковки на Ford Kuga

  • Вам просто нужно будет придерживаться рекомендаций по установке, но мы резюмируем здесь основные рекомендации.
  • Снимите бампер, если у вас нет доступа к нему.
  • Подумайте об идеальном размещении датчиков, чтобы избежать слепых зон, просверлите бампер с помощью входящего в комплект сверла.
  • Разместите различные датчики.
  • Проложите кабели к блоку фары, в которой находится фонарь заднего хода.
  • Получите ток от проводов, чтобы подключить датчик парковки к этому.
  • Попробуйте все это.

Установка парктроника без сверления на Форд Куга

  • Придерживайтесь руководства по установке, к которому можно обратиться с некоторыми электрическими знаниями.
  • Определите идеальное расположение датчика либо за бампером для электромагнитного датчика реверсирования (клейкая лента), либо в различных точках ультразвуковых датчиков.
  • Склейте их вместе и соедините с помощью прилагаемой коробки.
  • Попробуйте изо всех сил.

Сколько стоят парктроники на Форд Куга?

Цена замены неисправного парктроника заднего хода на Форд Куга

Замена разрушенного радара заднего хода будет зависеть от модели, но цена будет варьироваться в зависимости от модели. 10 и 30 евро за датчик. При установке комплекта в мастерской необходимо насчитать около ста евро.

Цена ультразвукового парктроника со сверлением для Ford Kuga

Для моделей с отверстиями существует множество комплектов и разных марок, но вам придется рассчитывать вокруг 50 евро за комплект высокого класса.

Цена комплекта парктроника без сверления для Ford Kuga

.
Наконец, для цена РЛС заднего хода без сверления для вашего Ford Kuga, независимо от того, какую версию вы выберете, вам придется потратить между 30 и 60 евро.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
