Самодельная автомагнитола "Малинка" "Апельсин" и прочие
и вот эти расбери и оранж , не особо чего стоят на Али , и вот по сути можно все это собрать .. ценник конечно тыщь в 10 упрется в итоге все равно . примерно около стоит штатка готовая на мое авто ))
Но сама суть ! ))
есть корпус , есть тупой в нем экран который фз полуится ли подружить . LVDS наверное должно быть там тоже как у всех . Можно от монитора плату попробовать запитать .
больше всего не понимание как это все програмировать .. особенно например состряпать крутилки и кнопки физические . скорее всего тут Ардуину привлекать еще придется .
просто интересно . сам так сказать процесс , а не результат )
Простой USB HID контроллер 4-й версии под Windows или Android/Linux — PCCar.ru — Ваш автомобильный компьютер
Собственно Жизнь всяких кнопок , включения и прочее через него ! ..
Блин .
ну жутко интересно .
Admin
Создатель сайта
- 14.05.2020
- #2
@Stranger21, ты свои ссылки читал? Оттуда:
— так какой финал?
— Какой, какой… "проще купить чем так изголяться", раз за 2 года ничего автор не создал.
Vasso
я Вас бдю
- 14.05.2020
- #3
@Stranger21, ты свои ссылки читал? Оттуда:
— так какой финал?
— Какой, какой… "проще купить чем так изголяться", раз за 2 года ничего автор не создал.
Stranger21
Связался с лучшим, умри как все! (с)
- 14.05.2020
- #4
michael_home
Робот не может причинить вреда человеку, если (c)
- 14.05.2020
- #5
Kelman
Живая легенда
- 14.05.2020
- #6
Stranger21
Связался с лучшим, умри как все! (с)
- 15.05.2020
- #7
Мысль есть такая ..
на КарПС очень блин много пре много всего .
и есть там готовое устройство которое вот прям все и реализует что нужно . может его и купить проще .. но можно и потыкаться с Ардуиной например для начала .
Что есть- планшет Асус TF101 , ОТГ к нему не пробовал . на мой смарт есть ОТГ .
Можно взять ардуину , и сделать как минимум резистивные кнопки + енкодеры , и думаю найти какуюто КАРпс оболочку , и заставить работать это .
Когда будет Это . тогда нужно будет еще Умный блок питания сообразить . чтобы там просыпалось и засыпало как положено .
И вот уже тогда по сути останется только вместо планшета — смарта , собрать какуюто малинку , с экраном и всем остальным
Да еще как то присобавить управление аудио процессором 2313 на 4 входа .
Kelman
Живая легенда
- 15.05.2020
- #8
Stranger21
Связался с лучшим, умри как все! (с)
- 15.05.2020
- #9
Ну это да .
Некоторые дроидные мафоны тоже с китая грузтся пару секунд .
тут я натыкаюсь в китае , на "поддельные" магнитолы .. надписи дроид 8 , 9 , 10 .. а по факту в нутри 6 дроид .
Ну вот они на этом собраны
Головное устройство ML-CK1018 и аналогичные , на базе процессора МТ/АС8227L — Обсуждение — 4PDA
4pda.ru
и почитав эту ветку . чето так . вон оно то что нужно то ! . они от 5-6тыщь уже под корову . допаять и готово как говорится .
Вопщем свободное время чето я трачу на ползание по сетке с этим вопросом )))
Фил-2000
Пописываю тут помаленьку. Стараюсь не покакивать..
- 15.05.2020
- #10
Kelman
Живая легенда
- 16.05.2020
- #11
@Stranger21 , Серёг, смотри, что нашёл. На месте гаммы может быть твоя японская какашка.
Stranger21
Связался с лучшим, умри как все! (с)
- 16.05.2020
- #12
@Kelman, Да вот я все изучаю покамест ..
Так как он сделал интереса нет ) .. у меня счас есть флешка , и даже какой ни какой блютуз ) при этом все штатно управляется отображается на экране и все такое .
Цель получить имено мультимедиа .
донорный корпус с матрицей 8" и 60 пин разьемом есть . Правда там резистивный сенсор , дико тупой и разрешение наверное 800х480 .. или еще меньше .
Но можно и купить матрицу нормальную ..
Ставить однозначно Андроид .. так как нужен Яндекс навигатор .
а значит нужен спящий режим с минимальным подреблением — умный БП ..
на винде янави вроде тоже есть .. но винда не катит мое мнение полюбому ..
Линукс — черт его знает я его не знаю вообще
ну и вот почитал про Китай мафоны , на МТК 8227 , впринципе они Допиливаются до реально крутого устройства .. Меняется радио , меняется аудио проц , ну УНЧ понятное дело , кнопки , енкодер правда один можно подцепить . НО
то что я на Кар пс прочитал , можно на атмеге сделать ОТГ енкодеры для дроида !
итого плата голая стоит 4300 2-32на борту памяти .. но нет радио и может нет аудио проца .. еще рубль докидываем на покупку ..
Вроде как моя матрица в него полезет просто вставив шлейф . Но она на 7 и 10 " , сама поймет ли 8" матрицу не знаю
На будущее потом можно будет купить крутую матрицу .
Итого по сути купив ее , я уже Превращу валяющуюся не нужную железку в Мафон который уже можно пользовать .
И есть второй вариант . Купить уже готовый китай мафон . Но там нет крутилок . есть опять же куча вариантов на 8227 , ценой примерно 6-7т за 2-16 версии .
его плюс — можно пользовать прям сразу ! и разобрав опять таки вставить в мой корпус .
Но это все как бы фейк мафоны .. там 6 дроид .. один вроде пишет что 10 но внутри 8.1 .. но черт его знает ..
есть за 8тр реально 8.1 мафон . там все круче , но .. пока не изучил что в нутри и можно ли попаять так как 8227 ..
Вот и думаю сижу .. по сути 8т купить , свой оригинал я думаю за 6 продам .. ну 5 минимум .
Автомагнитола своими руками
Сразу тем, кто купил китайские парашные магнитолы на андроиде, и кричит проще купить чем так изголяться
идем меняем микросхемы, чтоб хоть как-то звучало.. Но изголяться не для вас, но если уж вдруг поменяли или попросили поменять кого, то кричите, мы послушаем)
Машина мне досталась со старой штатной магнитолой.
Возможности которой весьма скромны.
Чейнджер на 6 дисков, громкая связь по блютус, радио. Петь музыку по блютусу она не умеет, а слушать что-нибудь своё очень хочется. А еще хочется навигацию, кино, интернет, телевизор, диагностику по OBD и возможно сразу регистратор с камеру заднего хода в ней же.
Покурив форумы pc_car пришел к выводу, что большинство людей там либо не ищут легких путей либо обладают неразумными деньгами на траты, или по скудоумию покупают архидорогие варианты, а скорее всего всё вместе взятое. Вывод напросился сам делать всё с нуля ни на кого не оглядываясь.
Варианты рассматривал следующие
1) воткнуть планшет и к нему периферию.
2) небольшую материнку и отдельный дисплей плюс периферия.
Первый вариант отпал практически сразу. Делать на андроиде жутко не хотелось, это сильно сужало функционал устройства, практически невозможно организовать нормальную громкую связь, необходимость покупки дурацких контроллеров для кнопок на руле. Да и слишком просто)) как вариант планшет на винде, но к сожалению в штатное место влезает только 7", чего на винде просто не бывает, хотя на тао нашел вполне дешевый и качественный вариант 8".Прикольный вариант.Согласитесь, меньше чем за 5000 планшет на винде с 32 гигами пзу, 2 гигами озу очень заманчиво… Но падла не влезает и всё.
Остановился на втором варианте.
Покупаем отдельно 7" дисплей, и отдельно материнку.
Выбор дисплея.
Большинство материнок "микроформата" имеют на борту разъём LVDS, значит по идее можно купить экран от какого-нибудь планшета, вкорячить, подсоединить и все красиво заработает. Вот например распространенная и дешевая матрица, всего за
1600 да еще сразу с емкостным тачем.матрица Очень заманчиво. Однако. Получается нужен переходник в разъема самой мартицы на что-то более крупной для распайки на материнке и неизвестно как запустит этот тач. Сидел, изучал LVDS, подключение тача через "народные контроллеры". В итоге цена за две фитюльки приводила к удорожанию в два с лишним раза. Плюс какая-то хрень на проводочках… Отмелось. Попался вот такой вариант. Чуть меньше трех тысяч, разрешение 1024*600, подключение HDMI и уже с тачем, который винда определяет как родного. Получается очень универсальное решение, можно вообще как отдельный моник использовать и в случае неудачи попробовать продать. Решено, заказано и куплено. Вот так он выглядит, углы обзора вполне себе приличные.
Фото дисплей
В комплекте короткий шнурок HDMI, короткий шнурок микроюсб(питание и тач).
Виндой нормально определился, десятка видит тач, с дисплеем соответственно разобрались.
Выбор платформы.
Андроид отмёлся не сразу. Сразу была мысль купить малинку или что-нибудь подобное, ведь дисплей под неё все таки заточен. Снова курим инет… Самое выгодное покупать (на мой взгляд) orangePI, с гигом оперативы и встроенным wi-fi. Что-то типа такого. Имеем практически готовый комп, выход на дисплей hdmi, встроенный wi-fi, точно работающий блютус. Даже какие-то оболочки аля-майфун… Но чего я не увидел — как будет работать навигация(дрова на gps свисток можно и не найти) и поддержку тв тюнера. В принципе готов уже был смириться и остановится, но волею судьбы мне подфартило в виде платы EBC354. Питание однополярное, поддержка win, в общем то о чем мечтал!
Покупать или искать именно такую точно не рекомендую, или дорого или не найти, но найти что-нибудь подобное до 3000 вполне реально, курим авито, там масса такого, и даже более модного, но дареному коню в зубы не смотрим). С платы выкинут вентилятор, переделано охлаждение процессора на пассивное(отвод тепла трубкой).
охлаждение
Выбор периферии.
Майфун должен уметь петь, иметь громкую связь, показывать телек, и навигацию, соответственно были докуплены:
gps свисток.
тв тюнер
вафля совмещенная с блютус
В качестве HDD естественно хочется видеть SSD накопитель. Но вот цена на них не очень радует, если получится, то система приобретет что-то вроде такого
мини ssd
ну а если не закажу, то куплю в обычном форм факторе самый маленький по объему в компутерном магазине.
На текущий момент установлена ось win10, опробован в работе тюнер с навигацией(igo РС). Все работает как надо. Доделаю звук и подцеплю телефон для громкой связи.

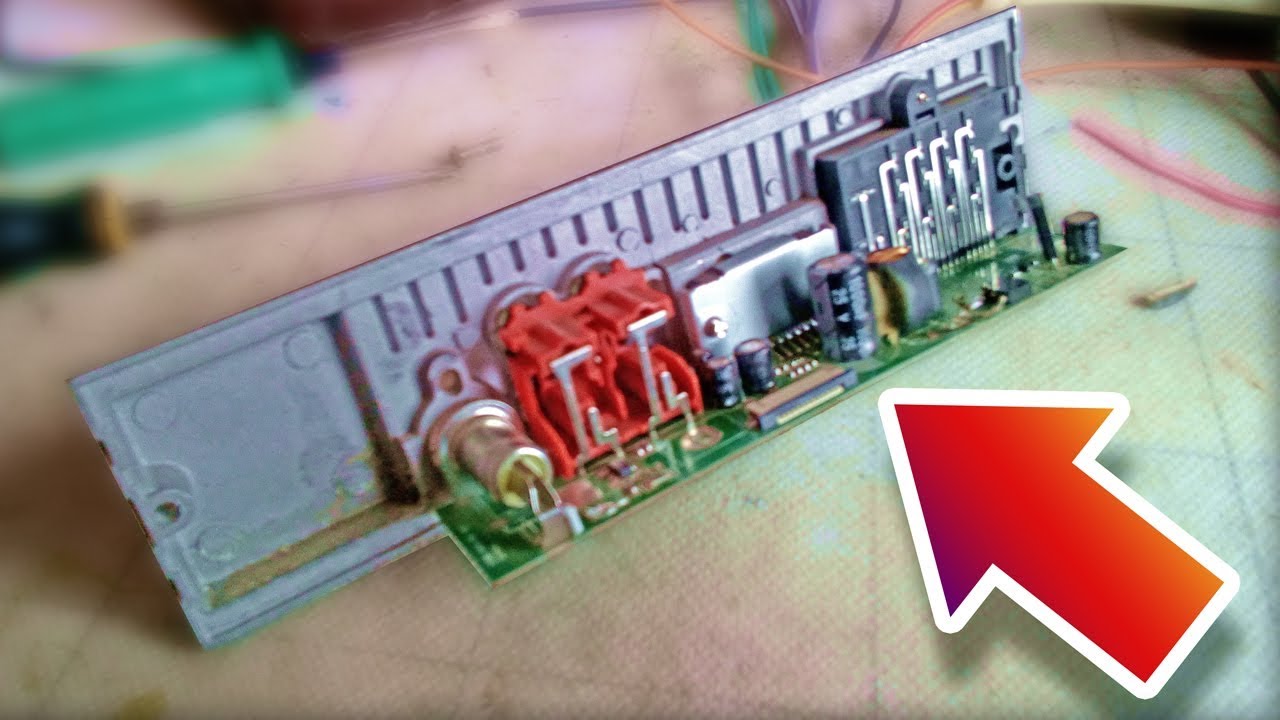

Как сделать магнитолу своими руками: пошаговая инструкция
Прежде чем приступить к созданию своей собственной магнитолы, необходимо провести некоторую подготовку. Вам понадобятся следующие материалы и инструменты:
- Стандартная автомобильная магнитола
- Паяльник и припой
- Провода (различных цветов)
- Отвертки разных размеров
- Магнитофонный аппарат (если у вас имеется в наличии)
- Разъемы для подключения проводов
Раздел 2: Сборка и подключение
Перед началом работы, рекомендуется ознакомиться с инструкцией вашей стандартной автомобильной магнитолы, чтобы понять, какие провода и разъемы являются необходимыми для подключения.
