Как подключить кнопку багажника: схема и рекомендации
Привет! Я — Дмитрий Ермохин, опытный автомеханик и специалист по автомобильному оборудованию. Сегодня я расскажу вам о схеме подключения кнопки багажника, которая является важной частью системы управления багажником автомобиля.
Как работает кнопка багажника?
Кнопка багажника — это устройство, которое позволяет водителю или пассажиру открыть или закрыть багажник автомобиля. Обычно она располагается на задней панели автомобиля или на пульте управления автомобилем.
Когда вы нажимаете на кнопку багажника, происходит активация электромеханической системы, которая поднимает или опускает заднюю дверь багажника. В зависимости от модели автомобиля и его спецификаций, кнопка багажника может быть связана с центральной системой управления автомобиля или работать независимо.

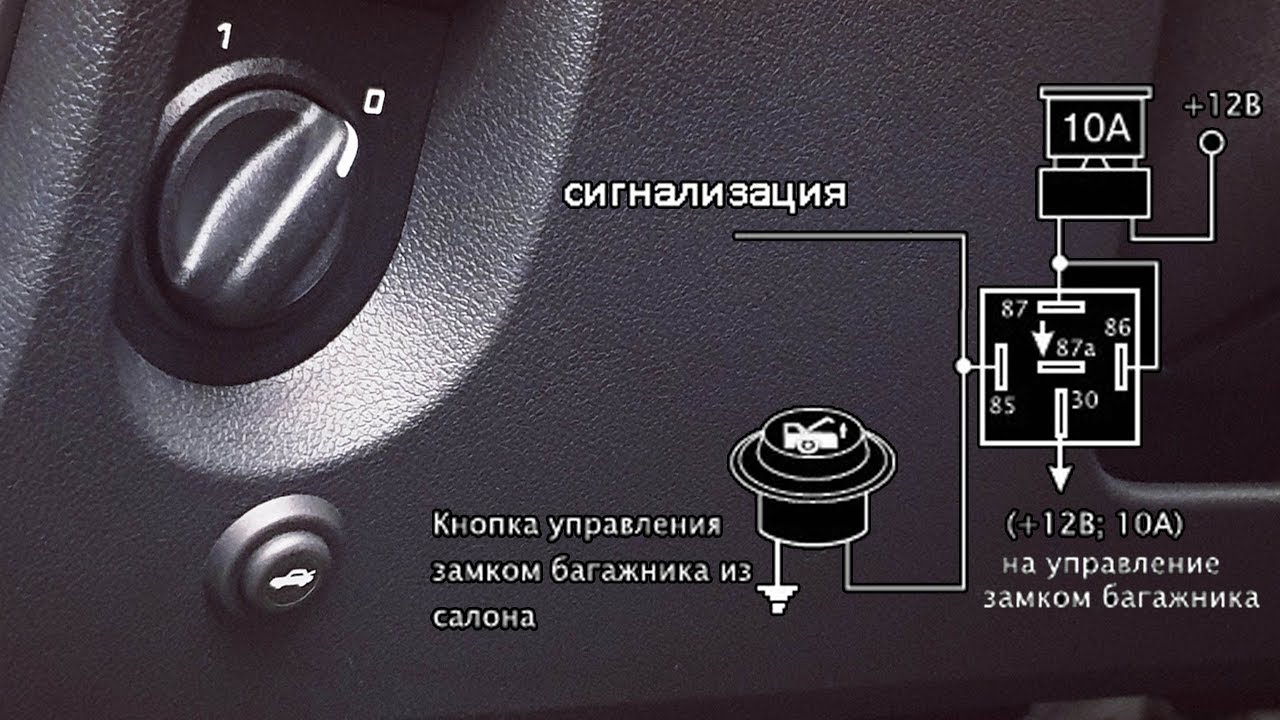

Схема подключения кнопки багажника
Схема подключения кнопки багажника в автомобиле может варьироваться в зависимости от модели и производителя. Однако, общая схема подключения выглядит примерно так:
| Провод | Функция |
|---|---|
| Красный | Питание |
| Черный | Заземление |
| Зеленый | Сигнал от кнопки |
Провода кнопки багажника обычно подключаются к центральной системе управления автомобилем или к модулю электроники багажника. Красный провод отвечает за подачу питания на систему, черный провод — за заземление, а зеленый провод передает сигнал от кнопки.
Важно отметить, что перед подключением кнопки багажника необходимо изучить схему электрической проводки автомобиля и убедиться в соответствии проводов кнопки с требованиями производителя или модели автомобиля.
Советы по установке кнопки багажника
- Перед установкой кнопки багажника рекомендуется отключить провода от аккумулятора, чтобы избежать короткого замыкания или повреждения электронных систем автомобиля.
- Используйте качественные провода и разъемы для подключения кнопки багажника. Это поможет избежать неполадок или обрывов проводки в будущем.
- Если у вас возникают сложности с подключением кнопки багажника, рекомендуется обратиться к сертифицированному автоэлектрику или производителю автомобиля для помощи.
Надеюсь, эта статья помогла вам разобраться в схеме подключения кнопки багажника. Если у вас есть еще вопросы или требуется дополнительная информация, не стесняйтесь обращаться. Я всегда готов помочь вам с вашими автомобильными вопросами!
#5. Бесшумный замок багажника и открытие с кнопки.
Был приобретен бесшумный замок багажника, а также актуатор 2-проводной на Ozon.
Замок багажника можно установить сразу с коробки болт-он (что в свое время сделал на Лада 4х4 Фора), а можно попробовать сделать "правильный" вариант установки.
ВНИМАНИЕ! ВАЖНОЕ замечание от Mr-Fantazer !
Если вы хотите сделать «правильный» вариант установки, то можно и нужно купить готовый «доработанный» вариант, например у BrGavs через страницу в ВК.
(Мне дешевле вышло через озон с учетом накопительных балов и бесплатной доставки в короткие сроки, плюс все для того, чтобы сделать новую пластину было в наличии: пластина 3 мм, резьбовые заклепки, резьбовой заклёпочник).
Для начала "дорабатываем" замок багажника. Отпиливаем и высверливаем (на ютубе есть видео, если кто не поймет по фото):
После данной процедуры получаем лишние детали (еще пружинка есть, но на фото не попала):
Далее идет переходная пластина. Которая в комплекте нам не нужна, так как ей не хватает "вылета":
Подгоняем, красим и готово (можно сделать намного аккуратнее, но функцию выполняет).
Далее идет проушина на крышку багажника, к счастью, с ней ничего делать не надо.
Все ставится штатно.
Полученные детали собираем воедино, также УКОРОТИЛ пружину на два витка и вот результат:
В штатную работу механизма открытия багажника не вмешиваемся, ничего не сверлим.
Только накладка пластиковая подрезается по месту.
Сразу скажу, что на скотче держится отлично, даже без установленной пластиковой накладки механизм срабатывает четко, актуатор стоит как влитой. После установки накладки актуатору некуда деваться, со всех сторон "зажат".
Подготавливаем к установке с помощью двухстороннего скотча:
Устанавливаем:
Зона контакта (если недостаточно — можно установить шайбу, варианты есть):
Далее подключаем массу и постоянный плюс через предохранитель и ставим кнопку (если есть центральный замок или сигнализация подключаем еще и к нему, чтобы открывать с пульта).
Плюс для актуатора и модуля центрального замка взял с линии прикуривателя через разветвитель предохранителя.
Разветвитель установил проводом вверх (на фото видно), так как: "с ней только один нюанс есть, воткнуть ее в блок нужной стороной. Работать будет она по любому, но если воткнуть неправильно, то ток в ответвление пойдет последовательно через ОБА предохранителя. А задача — воткнуть так чтобы через штатный пред шел свой ток, а через доп пред — свой". И правильный вариант в моем случае (с данным разветвителем) — провод от распределителя вверх.
НИВА.КЛУБ
У меня открывается и с кнопочки из салона и с пульта сигналки, делал примерно по этой схеме:
Кнопочку в салоне поставил сюда:
Чтоб багажник сам отпрыгивал не стал делать в целях безопасности.
Сам моторчик закрепил примерно так-же:
От самого моторчика до замка проложил тросик(вроде как от 2108) параллельно штатному. Родную ручку тож оставил на всякий случай, хотя ей после установки не разу не пользовался. Всё работает на ура с 2010 года!
Фотки(кроме кнопочки) не мои, как-то обшиву снимать не охота(да и некогда).
Цена вопроса — копейки, работа — час, самое сложное снять(или хотяб отогнуть посильнее) левую обшивку.
Что кому не понятно — задавайте вопросы, с радостью отвечу
П.С. Да, моторчики продаются разные — берите тот, что помощней.
Re: Электропривод задней двери
Сообщение vodila384 » 24 авг 2017, 22:05
Отлично приемлемый
Добавлено спустя 7 минут 9 секунд:
Фамилия его «Соленоид открытия багажника». Усилие — 25 кг, что вполне достаточно для открытия любого замка.
Как сделать открывающийся кнопкой багажник машины
Здравствуйте, дорогие друзья! Сегодня нас интересует схема подключения кнопки открытия багажника.
На практике установить в салон кнопку, которая будет открывать автоматически багажную дверь, не сложно. Это проще, нежели многие думают.
Сама схема открытия багажника с кнопки заключается в том, чтобы доработать замок. К нему добавляется электропривод. Он же активатор.
Как это работает
На многих автомобилях с завода не предусмотрена установки кнопки открывания багажника. Автовладельцу приходится делать это своими руками.
Даже бюджетные иномарки, а также отечественные модели авто могут получить такую функцию. Стоимость ее реализации небольшая.
Существует ряд доработок для грузового отсека легковых машин. Кто-то проводит шумоизоляцию крышки багажника . Другие полностью изолируют багажник .
Будет удобно и правильно сделать автоматическое отпирание. К тому же схема открывания багажника с кнопки реализуется без наличия мастерства, а также опыта и специальных навыков.
Смысл такой. В салон выводится кнопка. Водитель нажимает на нее. Срабатывает устройство, работающее по принципу втягивающего-выталкивающего механизма. Пружины обеспечат подъем крышки. Так водителю не придется нажимать кнопку на багажнике, а также ковыряться ключом в замке.
Еще один вариант — вывести кнопку на пульт от сигнализации.
Что нужно для работы
Подобная схема подключения кнопки багажника привлекает многих.
Чтобы реализовать задумку, нужно подготовить материалы и инструменты.
Набор состоит из:
- электропривода (активатора) замка багажного отсека;
- универсального 4-контактного реле;
- колодки под предохранитель;
- предохранителя;
- провода;
- клемм типа мама;
- кнопки открывания багажника;
- термоусадочной трубки;
- изоленты;
- пластиковых хомутов.
Колодка ставится из соображений безопасности. Монтируется на плюсовой провод. Предохранитель можно взять стандартный, на 10 Ампер. Больше не нужно.
Длину проводки определяйте индивидуально. Но практика показывает, что 5-6 метров хватает с запасом.
Кнопку открывания возьмите от десятки. Считается наиболее надежной, а также доступной по цене. Если тюнингуете отечественную машину, то она точно подойдет.
На любом авторынке не составит труда купить весь комплект. Обойдется он в 600-800 рублей. Максимум 1000 рублей.
С чего начать
Теперь к вопросу о том, как подключить кнопку открывания багажника.
Начинать нужно с изучения инструкции от сигнализации. Вариант для тех, кто собирается подключать кнопку к пульту от охранной системы машины.
В схема подключения нужно найти провод нужного цвета, который идет на открывание багажной двери. Обычно это провод желто-красного цвета.
Если с этим разобрались, то выберите место для установки, а также начинайте сам процесс монтажа.
Процесс монтажа
Купить пчелоприцеп для легкового автомобиля: какой лучше
Многих интересует, как сделать, чтобы багажник открывался с кнопки. Сейчас узнаете.
На примере нестареющей классики ВАЗ 2107 процесс выглядит так:
- Установите под капотом реле. Оптимальный вариант для размещения четырехконтактного реле. Не придется тянуть плюсовую проводку до кнопки. Плюс место под приборной панелью искать сложнее. Хороший вариант — это фиксацию к бачку от стеклоомывателя. Убедитесь в герметичности, а также изоляции соединений и контактов;
- Через штатное отверстие всех проводов протяните еще 2 провода. Один пойдет на кнопку, а второй на активатор;
- Проводку нужно протянуть по салону. Лучше это делать по крыше. И до багажника. Либо используйте участки, где проходит штатная проводка под слоем ковролина;
- По багажному отсеку аккуратно протяните провод до крышки. Проводка соединяется с основным пучком. Фиксируется изолентой или пластиковым хомутом;
- Теперь крепится активатор на замок багажной двери. Не забывайте, что электропривод работает на толкание и втягивание. Чтобы поменять направление движения, достаточно изменить полярность;
- Чтобы подключить активатор, нужно сделать следующее. Открутить пару гаек и снять замок. В нем сверлом выполнить сбоку отверстие. Туда завести тягу и соединить с язычком замкового механизма;
- Будет правильно закрыть установленный активатор, а также замок с помощью кожуха. Это предотвратит попадание пыли и грязи. Плюс будет защищать от механических повреждений;
- Теперь выберите место, где в салоне будет располагаться кнопка. Если это семерка от АвтоВАЗа, то тут обычно выбирают пластиковую накладку слева от водительского кресла. Это позволит кнопке всегда находиться под рукой. Быстро нажал, вышел из салона, а багажник уже открыт;
- Кнопка устанавливается легко. В накладке выполняется отверстие. Туда вставляется кнопка, а также надеваются клеммы. Минус крепят сюда же, на болт фиксации накладки из пластика.
Подводя итоги
Замена тормозных колодок: когда нужно проводить
Подумайте, нужно ли вам открытие через кнопка на брелке сигнализации.
Если да, тогда определите, что идет на провод. Плюс или минус. От этого зависит работа электропривода на толкание или втягивание.
Не рекомендуется покупать дешевые активаторы. Они быстро выходят из строя, а также плохо работают. Оригинальный привод от автомобилей ВАЗ и то лучше в разы.
Поставить кнопку и получить открывающийся дистанционно багажник не проблема.
Самостоятельно выполнить подключение кнопки открывания багажника реально. Не нужны специальные навыки, а также квалификация или опыт.
Имея машину с вместительным багажником , объективно удобно открывать ее с кнопки. Это лучше, чем на морозе пытаться вставить в замок ключ, нащупывать рычажок и пр.
Есть ли в этом острая необходимость? Нет. Многие обходятся и без автооткрывания. Удобно ли это? Объективно да. Стоит ли ставить на авто? Это не помешает.
Решение за вами.
Есть ли на машине открывание с кнопки? Шло с завода или установили своими руками? Насколько это удобнее?
