Коды неисправностей двигателей Камаз Камминз
В современных моделях грузовика КАМАЗ устанавливают двигатели компании Камминз. Силовые установки надежны и долговечны. Стандартные ошибки Cummins и коды неисправностей можно считать несколькими путями. Неправильная эксплуатация и уход могут сильно навредить мотору, что приведет к его быстрому износу.
Расшифровка кодов ошибок Камаз с ДВС Камминз
Обычно водители используют 2 процедуры для считывания шифров неисправностей.
- Самодиагностика. Здесь на приборной панели загорается специальная лампа и ошибки считываются при помощи блик кода. Процедура не требует наличия дополнительного оборудования. Считывание неисправностей проблематично. Мерцание индикатора часто воспринимается неправильно, что вводит множество ошибочных данных.
- Подключение стороннего программатора. Внешний компьютер делает более точную диагностику и высвечивает коды на дисплее, что позволяет точно установить причину поломки и устранить ее. Проблемой здесь выступает недоступность модулей для некоторых водителей.
Камаз 43255, 53605, 65117,4308 с Камминз Евро 4 и 5
Перечисленные выше модели автомобиля оборудованы силовой установкой с единым программным обеспечением. Электронные блоки, поставляемые на сборочные линии имеют аналогичную шифровку и схожие коды ошибок.
Камаз 43253 с Cummins: что за ошибка SPN 4336 Fmi 7
В системе обнаружен низкий уровень мочевины — пополните уровень жидкости.
SA 11 — ошибка Камаз Камминз
Проблема в системе АБС. Возможно поврежден задний левый датчик вращения колеса. Также неисправность может возникать по причине сильного загрязнения самого сенсора.
SPN 611 FMI 14 Cummins — ошибка
Следующий дефект в системе АБС Камаза. Наблюдается инверсия датчиков скорости моста. Требуется проверить магистрали сенсоров на предмет окислений и повреждений.
Неисправность SPN 97 FMI 3 – Cummins
Датчик наличия давления воды в топливе – система выдает повышенный сигнал. Возможно в горючем имеется сторонняя жидкость или сенсор вышел из строя.
SPN 157 FMI 18 Cummins— ошибка
Давление топлива в высоконапорной магистрали двигателя 6ISBE ниже установленной нормы. Возможно имеется проблема в ТНВД или потеря герметичности корпуса.
SPN 3597 FMI 2 Cummins
Блок управления силовой установкой обнаружил неисправность, выполните более глубокую диагностику.
SPN 4336 FMI 7 Cummins: что за поломка
Модуль контроля мочевины передает неправильные данные. Устранить ошибку самостоятельно не получится, обратитесь за помощью к специалистам.
Ошибка 0559
Цепь датчика давления в высоконапорном топливопроводе ниже нормы. Причиной является поломка ТНВД или разгерметизация системы.
Машина часто не заводится или появляется при разгоне провал мощности или подергивание.
0731 — ошибка Cummins
Несоответствие сигналов от ДПРВ и ДПКВ. Неполадки вызваны неправильной сборкой после выполнения ремонта.
Неисправность 729
Реле подогревателя воздуха повреждено. Последующий за ошибкой шифр указывает на точную поломку.
Неисправность 1117 Kamaz Cummins
Сбой передачи данных на ЭБУ. Чтобы система не «глючила» — выключите зажигание, выждите 30 секунд и только затем отключите массу.
Неисправность 1761
Замыкание проводки на датчике мочевины. Нужна тщательная диагностика магистралей.
Неисправность 3226 Камаз Евро 5 Камминз
Поломка контроллера NOx. Сигнал датчика превышает допустимые пределы.
Неисправность 3559
Блок дозирования жидкости для очистки выхлопа работает неправильно.
Ошибка 4335 FMI 16
Дозатор распределения мочевины функционирует некорректно. Система нуждается в обслуживании.
Проверка ошибок двигателей Камминз
Чтобы проверить поломки двигателя рекомендуется использовать штатную программу самодиагностики (инструкция индивидуальна для каждого автомобиля), либо подключить внешний сканер. Последний вариант более актуален, так как модуль позволяет более точно считать неисправности.
Сброс ошибок
Для выполнения удаления поломок отключите аккумуляторную батарею на 15 минут. Система обнулится и перейдет в изначальный режим.
Можно использовать сброс педалями, что позволит стереть некоторые неисправности из памяти модуля.
Стандартные шифры неисправностей Камаз с ДВС Cummins информативны и дают водителю полную информацию о состоянии машины. Дополнительно процедура упрощается возможностью использовать два независимых метода диагностики.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

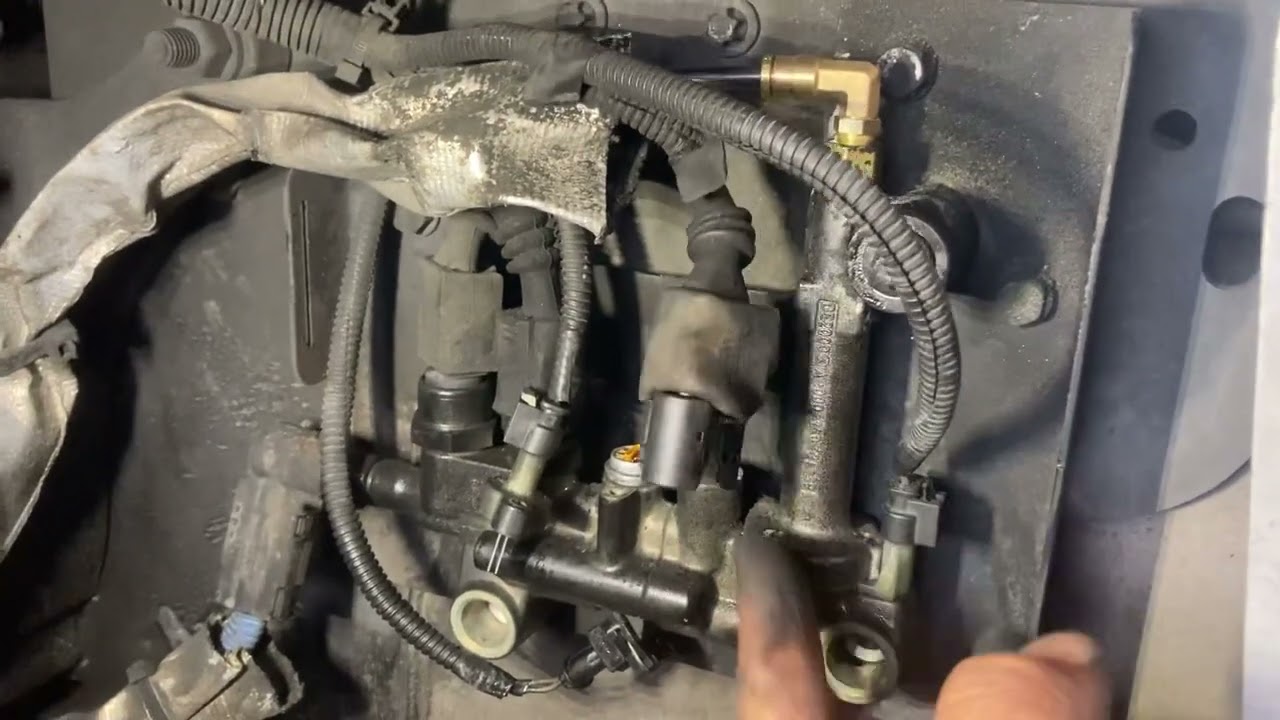

Как исправить ошибку SPN 4335 FMI 16 и устранить неполадки
Привет! Меня зовут Евгений, и я опытный автомеханик и специалист по автомобилям. В этой статье я хотел бы разобраться в проблеме, связанной с кодом ошибки SPN 4335 и FMI 16. Этот код ошибки может появиться на диагностическом сканере вашего автомобиля и может иметь различные причины. Давайте разберемся, что он означает и как можно его решить.
Что означает код SPN 4335 FMI 16?
Код ошибки SPN 4335 FMI 16 связан с системой управления двигателем вашего автомобиля. Он указывает на проблему в работе системы впрыска топлива или топливного насоса. Значения SPN (Suspect Parameter Number) и FMI (Failure Mode Identifier) используются для идентификации и классификации ошибок в автомобильных системах.
SPN 4335 указывает на общую проблему с системой впрыска топлива, в то время как FMI 16 указывает на проблему с обратной связью устройства регулирования впрыска топлива. Это может быть вызвано неисправностью в самом устройстве регулирования или проблемой с его электрическим подключением.
Возможные причины и решения
Существует несколько возможных причин появления кода ошибки SPN 4335 FMI 16. Вот некоторые из них:
- Неисправность топливного насоса — Если ваш топливный насос не функционирует должным образом, это может привести к недостаточному давлению топлива в системе впрыска. В таком случае рекомендуется проверить топливный насос и заменить его, при необходимости.
- Засорение топливного фильтра — Засоренный топливный фильтр может ограничивать поток топлива к системе впрыска, приводя к проблемам с топливной системой. Решением может быть замена топливного фильтра или его чистка.
- Неисправность датчиков — Неисправные датчики давления топлива или температуры могут вызывать неправильную работу системы впрыска. Рекомендуется провести диагностику датчиков и заменить их, если это необходимо.
Если вы не являетесь опытным автомехаником, лучше обратитесь к профессионалу, чтобы диагностировать и исправить проблему на вашем автомобиле. Защитите свой автомобиль от возможного ухудшения ситуации.
Заключение
Код ошибки SPN 4335 FMI 16 указывает на проблему с системой впрыска топлива или топливного насоса вашего автомобиля. Он может быть вызван различными причинами, включая неисправности топливного насоса, засорение топливного фильтра или неисправные датчики. Если вы столкнулись с данным кодом ошибки, рекомендуется обратиться к профессиональному автомеханику для диагностики и ремонта. Помните, что безопасность на дороге — самое главное. Удачи вам!
Ошибка 4335 fmi 16 камаз камминз
Цепь датчика давления в общем топливопроводе высокого давления 1 – Напряжение выше нормы или короткое замыкание на цепь высокого напряжения. В цепи датчика давления в общем топливопроводе высокого давления обнаружено высокое напряжение сигнала.
Снижение номинальных значений мощности и/или частоты вращения двигателя.
Характеристика цепи
Этот датчик используется электронным модулем управления (ECM) для контроля давления в общем топливопроводе высокого давления. Он подключен к цепи питания напряжением +5 В, идущей от модуля ECM, и к контакту цепи «массы». Третий контакт используется для подключения сигнальной цепи. Цепи питания и МАССЫ используются им совместно с остальными электроприборами двигателя.
Местонахождение узла
Датчик давления в общем топливопроводе установлен в общем топливопроводе. См. Процедуру 100-002.
Практические советы
Этот код неисправности становится активным при обрыве одной из трех цепей (питания +5 В, сигнальной и «массы»), соединяющих контакты датчика и модуля ECM в составе жгута проводов. Кроме того, этот код неисправности становится активным при замыкании СИГНАЛЬНОЙ цепи на цепь высокого напряжения. Этот код неисправности становится пассивным при каждом повороте пускового включателя в положение ВКЛ., когда напряжение сигнальной цепи приходит в норму.
Значение кодов ошибок компьютерной диагностики грузовиков КамАЗ Евро-4
Коды ошибок на КамАЗ Евро-4 — это информация о неполадках в работе транспортного средства.
Как проводят диагностику
Диагностика включает в себя сбор признаков неполадок в системе, сканирование электронной системы управления, сброс и проверку всех механизмов и систем на наличие неисправностей в электронном блоке, осмотр всех датчиков, которые отвечают за бесперебойную работу силового агрегата.
Во время диагностики КамАЗа-5490, 54115, 5308 и других моделей с двигателем, изготовленным по международному экологическому стандарту Евро-3 и 4, замеряют уровень давления в топливной системе, тестируют работоспособность генераторной установки и анализируют выхлопные газы при помощи специального оборудования. Также проверяют обмотку электромагнитного регулятора системы подачи топлива и замыкание в катушках индуктивных датчиков.
Оборудование и программы для диагностики
Существует несколько сканеров для обнаружения проблем в механизмах транспортного средства, например:
- Автосканер ДК-5. Это оборудование помогает обнаружить неполадки в работе электронного блока путем считывания и настройки показателей системы управления при помощи компьютера. Этот автосканер можно использовать при температуре до +30°С и относительной влажности воздуха не более 80%.
- Сканер EDS-24. Это программно-аппаратный комплекс, предназначенный для компьютерной диагностики грузового транспортного средства. Он включает в себя адаптер USB с развязкой гальванического типа, что дает возможность осуществлять проверку систем в условиях низкого напряжения.
Программы для диагностики:
Самодиагностика
Самодиагностика на BOSCH и ISB немного различна. Зная код ошибки, можно устранить неполадку своими руками.
Контрольный индикатор диагностики загорается при включении двигателя, при нормальной работе он должен выключиться, если этого не происходит — есть неполадка.
Для диагностики необходимо зажать специальную кнопку на 2 секунды. Индикатор диагностики начнет мигать: сначала с большими интервалами, потом с маленькими. На фото показано как выявить цифровой код:
ЭБУ ISB имеет 2 индикатора диагностики: красный и желтый, указывая на степень критичности неисправности. После нажатия кнопки, как в предыдущем случае, начнет мигать один из индикаторов. Код ошибок этой ЭБУ 3- или 4-значный. Каждый разряд (число) будет оделяться от предыдущего паузой в 2 секунды.
Электронные системы управления автомобилей КамАЗ
Электронная система управления регулирует работу двигателя, ее главная функция – контроль работы аккумуляторной топливной системы (коммон рейл): обеспечивает четкое дозирование впрыскиваемого топлива, что позволяет сделать расход экономичным и снижает уровень дыма, помогает контролировать скорость.
ЭСУ включается в себя электронный блок управления (ЭБУ), электромагнит ТНВД, переключатели режима диагностики и ограничителя скорости, а также множество датчиков.
Многие модели грузовиков КамАЗ оснащены двигателями Cummins, для которых подойдут электронные системы управления Бош. Модели с двигателями Mercedes-Benz комплектуются теми же ЭСУ. На КамАЗ 6520 устанавливаются только 2 модели: Бош MS6.1 и ISB CM 2150.
Благодаря датчикам ЭСУ способна сообщить о неисправности. Каждая поломка имеет свое кодовое название. Например, ошибки КамАЗ 5490-s5 с мерседесовским двигателем, указывают на место поломки и возможную причину.
ЭБУ BOSCH MS 6.1
Двигатели класса Евро-3 (КамАЗ 65115) и выше имеют ЭСУ с блоком управления, обеспечивающим электронное управление ТНВД.
BOSCH MS 6.1 обрабатывает сигналы со всех датчиков ЭСУ, показывая информацию о состоянии двигателя. Анализируя показатели датчиков, ЭБУ влияет на работу рейки ТНВД, отвечающего за дозирование топливной жидкости.
Блок управления позволяет удаленно регулировать некоторые параметры, например, изменять максимально возможную скорость и т. д. Также он принимает сигналы о неисправностях, показывая определенный код, означающий ту или иную поломку.
ЭБУ ISB CM 2150
ЭБУ ISB CM 2150 необходима для управления двигателем Камминз. Подходит для ISBe, ISDe, ISLe. КамАЗ 43118 выпускается с двигателем Cummins ISLe, для которого подойдет ISB CM 2150.
Так же, как и блок управления Бош, ISB позволяет удаленно регулировать подачу топлива, показывает информацию о неисправности в виде кодов ошибок.
Расшифровка ошибок
Расшифровка кодов ошибок КамАЗ представлена в инструкции программы, которая используется для диагностики. Примеры ошибок:
- 213 — нарушение в работе устройства управления силовым агрегатом;
- 296 — упало давление масляной жидкости;
- 2973 — сбои в системе контроля за давлением воздуха во впускном коллекторе;
- 214 — перегрев масляной жидкости;
- 235 — недостаточное количество охлаждающей жидкости в системе;
- 425 — высокая температура масла;
- 3617 — отсутствует сигнал многоступенчатого переключателя;
- ошибка 4335 — проблемы с подачей воздуха;
- 275 — некорректно работает ТНВД;
- 429 — высокие показатели напряжения в цепи топливного индикатора;
- 351 — нарушение в работе форсунок;
- 415 — невысокий уровень рабочей жидкости;
- 261 — перегрев горючего.
Из чего состоит код ошибки
Первый символ – буква, показывающая на систему, в которой произошла ошибка:
- P – ДВС
- B – кузов
- C – ходовая часть
- U – электрические модули
Второй знак показывает специфику поломки:
- 0 – протокола OBD
- 1; 2 – код производителя
- 3 – зарезервированная информация
Третий символ — тип поломки, среди которых могут быть: подача топлива, система зажигания, проводка, коробка передач и т. д.
4 и 5 символ – порядковый номер ошибки.
Например, на КамАЗ 6520 с двигателем Евро-3 может возникнуть ошибка u0129 – неисправность электрических модулей.
Причина ошибки SPN 3597 FMI2
Ошибка SPN 3597 FMI2 диагностируется у автомобилей КамАЗ с двигателями Евро 3 или 4. Причина – снижение напряжения в электроцепи, аккумуляторе. Такая поломка не имеет большого влияния на работу автомобиля. Чтобы установить точную причину неисправности, необходимо произвести диагностику, как описывалось ранее.
Ошибка SPN 523613 FMI2
Ошибки с буквенным кодом SPN и FMI показывают нарушения в электрических модулях, проводке. Возможная причина ошибки SPN 523613 FMI2 в неправильном дозировании топлива из-за поломки датчиков, или же нарушения давления в системе подачи топлива.
Поломки датчиков
Коды неисправностей датчиков КамАЗа-34334, 6308 и других моделей с двигателем Евро-4:
- 221 — поломка в датчике положения педали, которая отвечает за подачу рабочей жидкости;
- 232 — неисправность датчика, измеряющего атмосферное давление;
- 335 — дефекты в проводке выходного каскада управления лампой;
- 231 — сбой в работе датчика давления наддува на электрический блок управления;
- 124 — фиксация некорректного показателя напряжения;
- 345 — некорректная работа передачи сигнала с индикатора давления отработанных газов;
- 113 — проблемы с частотой вращения распредвала;
- 112 — некорректные показатели, поступающие на блок управления от коленвала;
- 246 — сбои в работе датчика температуры;
- 00550 — неисправность штекера ТНВД.
Неисправности ДВС
Список поломок ДВС на КамАЗе:
Другие поломки
Как сбросить ошибки
Сброс на КамАЗе-4334, 5308 и других моделях можно сделать следующим образом:
- Прогреть двигатель до рабочей температуры.
- Убрать положительную клемму с аккумуляторной батареи на 5-15 минут.
- Подключить клемму обратно к аккумулятору.
- Повернуть ключ зажигания в последнее положение перед запуском мотора от стартера. При этом должны загореться лампочки и указатели, которые расположены на приборной панели.
- Оставить ключ в такой позиции на 1 минуту.
- Вернуть ключ зажигания в первоначальное положение.
Если это не помогло, то следует сделать короткое замыкание в цепи транспортного средства. В этом случае после сброса придется заменить предохранительный элемент.
Код ошибки 157 камминз
В современных двигателях широко распространено использование электронных систем управления и диагностики. Такие системы значительно упрощают поиск неисправности внутри дизельного двигателя.
Достаточно только подключить диагностирующее оборудование к соответствующему электронному разъему, и вся информация о состоянии двигателя будет на экране.
Кроме того, многие автомобили, на которых установлены двигатели Cummins, оборудованы системой самодиагностики, благодаря которой можно точно определить неисправность даже без подключения стороннего оборудования.
Однако и в том и в другом случае, взаимодействие электронной диагностики с оператором осуществляется при помощи стандартных кодов. Для того чтобы понимать сигналы диагностической системы, необходимо точно знать, что обозначают коды ошибок двигателя Каменс. Для этого следует разобраться с ними подробнее.
Система диагностики двигателей Камменс
Кодами ошибок или неисправностей двигателя называются цифровые коды, которые подаются системой самодиагностики автомобиля при возникновении той или иной неисправности.
Каждый код, возникая, регистрируется электронным блоком управления и сохраняется в его памяти. Это позволяет отследить историю появления ошибки и более точно определить причину ее возникновения. В итоге можно произвести более быстрый и качественный ремонт.
Электронные коды свидетельствуют не только о неисправностях двигателя, но и являются чисто информативной функцией, давая точное представление о процессах, происходящих внутри двигателя, или о том, что происходит в системе управления.
Чтобы успешно пользоваться кодами, которые выдает система самодиагностики, необходимо точно знать, где искать коды ошибок Каменс. Они всегда находятся на панели управления. В зависимости от возраста автомобиля, они могут отображаться как с помощью сигналов индикаторов (светодиодов), так и на цифровом дисплее, если речь идет о более современных автомобилях.
Во время замены ремня генератора, перед его снятием, лучше составить схему его расположения – это значительно облегчит процедуру установки нового ремня.
Обязательным условием, от которого зависит успешность ремонта Каменс isf 3.8, является своевременность обнаружения неисправности. Снижение мощности, затрудненный пуск, характерная неустойчивостью в работе на различных режимах, повышение удельного расхода горючего и увеличение содержания CO являются поводом для проведения диагностики. Подробности тут.
Для того чтобы установить приоритетность сигналов и предупреждений, они подсвечиваются привычной подсветкой из трех цветов: зеленого, желтого и красного. Значение этих цветов интуитивно понятно: красный цвет следует воспринимать, как указание остановить двигатель и немедленно принять меры для устранения неисправности. До этого запуск двигателя запрещен.
Желтый цвет – предупреждение. Хотя он и не требует немедленного останова агрегата, все же желтый индикатор сигнализирует о необходимости устранить неисправность при первой же возможности.
Итак, пришло время подвести итог. Система диагностики может сигнализировать о возникновении той или иной ошибки:
- либо миганием лампочек-индикаторов;
- либо цифровыми кодами, возникающими на табло в более современных автомобилях.
Соответственно разными будут и действия водителя. Рассмотрим, что необходимо сделать, чтобы уточнить смысл мигания лампочек.
Распознавание кодов ошибок двигателя Cummins с помощью индикаторов
Существует достаточно много автомобилей, на которых установлены двигатели Cummins, не оборудованных цифровым дисплеем, на котором сразу появлялся бы код ошибки. Поэтому необходимо знать порядок действий при работе с системой самодиагностики.
При загорании светодиода, свидетельствующего о возникновении ошибки, особенно если речь идет о красном сигнале, необходимо уточнить, о какой именно ошибке двигателя Каменс идет речь. Для этого на дизелях Cummins предусмотрен стандартный алгоритм снятия кода ошибки.
Итак, на приборной панели загорелся красный, желтый или зеленый цвет. Узнать код неисправности можно следующим образом.
Первым делом нужно повернуть ключ зажигания в положение 1, при котором подсвечена панель управления. Рядом с индикаторами находится клавиша, которая запускает процесс самодиагностики, обозначенная соответствующей надписью. Ее нужно нажать, чтобы код ошибки начал сниматься.
Код ошибки показывает красная лампа количеством миганий через паузу. Каждый сигнал об ошибке начинается с однократного мигания желтого светодиода. Такой же однократный сигнал желтой сигнальной лампы говорит об окончании воспроизведения кода ошибки.
Практикум по определению кодов ошибок на Cummins
Пришло время разобраться, как это работает на практике. Предположим, что необходимо определить на двигателе Каменс 14 коды ошибок. Во время езды загорелся красный индикатор, сигнализирующий о том, что нужно срочно остановить работу двигателя, выяснить и устранить причину возникшего сигнала тревоги.
Остановив двигатель, нужно переключить ключ зажигания на положение 1. Затем нажать на клавишу диагностики. Желтый индикатор мигнул один раз, сообщив, что есть ошибка. Далее считаем мигания красного индикатора: два подмигивания, пауза, одно подмигивание, пауза, четыре подмигивания и вспышка желтого индикатора. Затем мигания красного индикатора повторяются сначала. И так три раза. Это говорит о том, что в двигателе возникла ошибка под кодом 214.
С помощью таблицы, приведенной в инструкции по эксплуатации двигателя, определяем, о чем говорит ошибка 214. В таблице указано, что данный код свидетельствует о том, что масло в системе нагрелось до критической температуры.
Пока масло не остынет, продолжать путь будет запрещено. Когда неисправность устранена, ошибка становится неактивной и на приборной панели горят красная и желтая лампы одновременно. Это говорит о том, что активных кодов ошибок двигателя Cummins нет.
Важно знать, что код каждой ошибки повторяется три раза. Это сделано для того, чтобы оператор мог успеть его прочитать и перепроверить. Затем, если ошибок несколько, будет показан код следующей ошибки. Чтобы выйти из режима самодиагностики, следует отжать клавишу диагностики и выключить зажигание.
Также, не разобравшись с кодами, не следует предпринимать никаких дальнейших действий по ремонту двигателя. Для того чтобы точно понять значение прочитанного кода, необходимо постоянно обращаться за подробным описанием к паспорту двигателя Cummins.
Средства диагностики двигателя Cummins
Кроме интегрированной системы самодиагностики дизельного двигателя, можно использовать различные фирменные приборы и программы, обеспечивающие точное определение неисправности мотора.
Одним из таких средств является диагностический комплект Cummins Insite. На нем установлено программное обеспечение, позволяющее диагностировать системы управления двигателем Cummins.
Подробные описания кодов ошибок, выдаваемых данным оборудованием, например, Cummins Insite ошибка 100, можно отыскать в руководстве пользователя, либо на официальном сайте Cummins в Интернете.
Данный прибор предназначен для работы со всеми двигателями производства Cummins, которые оснащены системами бортовой диагностики.
В современных моделях грузовика КАМАЗ устанавливают двигатели компании Камминз. Силовые установки надежны и долговечны. Стандартные ошибки Cummins и коды неисправностей можно считать несколькими путями. Неправильная эксплуатация и уход могут сильно навредить мотору, что приведет к его быстрому износу.
Расшифровка кодов ошибок Камаз с ДВС Камминз
Обычно водители используют 2 процедуры для считывания шифров неисправностей.
- Самодиагностика. Здесь на приборной панели загорается специальная лампа и ошибки считываются при помощи блик кода. Процедура не требует наличия дополнительного оборудования. Считывание неисправностей проблематично. Мерцание индикатора часто воспринимается неправильно, что вводит множество ошибочных данных.
- Подключение стороннего программатора. Внешний компьютер делает более точную диагностику и высвечивает коды на дисплее, что позволяет точно установить причину поломки и устранить ее. Проблемой здесь выступает недоступность модулей для некоторых водителей.
Камаз 43255, 53605, 65117,4308 с Камминз Евро 4 и 5
Перечисленные выше модели автомобиля оборудованы силовой установкой с единым программным обеспечением. Электронные блоки, поставляемые на сборочные линии имеют аналогичную шифровку и схожие коды ошибок.
Камаз 43253 с Cummins: что за ошибка SPN 4336 Fmi 7
В системе обнаружен низкий уровень мочевины — пополните уровень жидкости.
SA 11 — ошибка Камаз Камминз
Проблема в системе АБС. Возможно поврежден задний левый датчик вращения колеса. Также неисправность может возникать по причине сильного загрязнения самого сенсора.
SPN 611 FMI 14 Cummins — ошибка
Следующий дефект в системе АБС Камаза. Наблюдается инверсия датчиков скорости моста. Требуется проверить магистрали сенсоров на предмет окислений и повреждений.
Неисправность SPN 97 FMI 3 – Cummins
Датчик наличия давления воды в топливе – система выдает повышенный сигнал. Возможно в горючем имеется сторонняя жидкость или сенсор вышел из строя.
SPN 157 FMI 18 Cummins— ошибка
Давление топлива в высоконапорной магистрали двигателя 6ISBE ниже установленной нормы. Возможно имеется проблема в ТНВД или потеря герметичности корпуса.
SPN 3597 FMI 2 Cummins
Блок управления силовой установкой обнаружил неисправность, выполните более глубокую диагностику.
SPN 4336 FMI 7 Cummins: что за поломка
Модуль контроля мочевины передает неправильные данные. Устранить ошибку самостоятельно не получится, обратитесь за помощью к специалистам.
Ошибка 0559
Цепь датчика давления в высоконапорном топливопроводе ниже нормы. Причиной является поломка ТНВД или разгерметизация системы.
Машина часто не заводится или появляется при разгоне провал мощности или подергивание.
0731 — ошибка Cummins
Несоответствие сигналов от ДПРВ и ДПКВ. Неполадки вызваны неправильной сборкой после выполнения ремонта.
Неисправность 729
Реле подогревателя воздуха повреждено. Последующий за ошибкой шифр указывает на точную поломку.
Неисправность 1117 Kamaz Cummins
Неисправность 1761
Замыкание проводки на датчике мочевины. Нужна тщательная диагностика магистралей.
Неисправность 3226 Камаз Евро 5 Камминз
Поломка контроллера NOx. Сигнал датчика превышает допустимые пределы.
Неисправность 3559
Блок дозирования жидкости для очистки выхлопа работает неправильно.
Ошибка 4335 FMI 16
Дозатор распределения мочевины функционирует некорректно. Система нуждается в обслуживании.
Проверка ошибок двигателей Камминз
Чтобы проверить поломки двигателя рекомендуется использовать штатную программу самодиагностики (инструкция индивидуальна для каждого автомобиля), либо подключить внешний сканер. Последний вариант более актуален, так как модуль позволяет более точно считать неисправности.
Сброс ошибок
Для выполнения удаления поломок отключите аккумуляторную батарею на 15 минут. Система обнулится и перейдет в изначальный режим.
Можно использовать сброс педалями, что позволит стереть некоторые неисправности из памяти модуля.
Стандартные шифры неисправностей Камаз с ДВС Cummins информативны и дают водителю полную информацию о состоянии машины. Дополнительно процедура упрощается возможностью использовать два независимых метода диагностики.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
В зависимости от поколения ЭБУ, коды неисправностей КамАЗ 65115 могут показываться как в двух, так и в трех- или четырехзначном формате.
Помимо блин-шифров доступна более подробная диагностика через подключение компьютера или сканера.
Таблица кодов ошибок КамАЗ 65115 Евро – 5 с двигателем Камминз
Грузовик с мотором Cummins и баком 300л может похвастать установленным на него современным ЭБУ — ISB СМ2150. Его отличие от предшественников — более полный набор блинк-кодов, которые состоят не из двух, а из трех и четырех цифр.
Ошибки 65115 Евро-4
КамАЗ оснащен тем же ЭБУ, что и Евро-5, поэтому как способ выдачи неисправностей и коды идентичны.
Неисправности 65115 Евро-3
В отличие от модификаций поновее, установлен ЭБУ компании Бош более старого поколения. Его особенностью является выдача информации с помощью двухзначного блинк-шифра.
Расшифровка кодов неисправностей
О необходимости провести диагностику 65115 и выяснить ошибку свидетельствует горящий на панели приборов “Чек”. В таком случае нужно:
- найти на консоли управления под рулем кнопку диагностики;
- вывести ее из центрального положения, опустив вниз или подняв вверх, на 2 секунды;
- подождать, когда кнопка вернется в исходное положение и начнет мигать лампа Чек;
- число миганий с длинным интервалом обозначает первую цифру кода;
- а с кратким интервалом указывает на вторую цифру.
У ЭБУ с трех- и четырехзначными кодами мигания лампы повторяются нужное число раз. Значение кода можно узнать из таблицы, которая содержится в руководстве пользователя авто.
Sa 11: ошибка 65115
Сообщает о поломке педали газа. Чтобы избавиться от проблемы надо проверить работу датчика на ней, а также почистить акселератор от грязи.
Ошибка 598
Код говорит о понижении напряжения в цепи авто.
Поломка 792
Неисправность правого заднего датчика скорости колеса. Появление может быть связано с обрывом в цепи, слишком большим зазором или проблемами в передаче сигнала.
Поломка 3050
Признак неисправности нейтрализатора отработанных газов.
Код 4335
Проблемы с подачей воздуха в силовой агрегат.
523613 — ошибка
Появляется из-за поломки датчиков топлива или системы измерения его давления.
Неисправность P20C9
Свидетельство проблемы в блоке управления системой восстановления. Требуется вмешательство специалиста.
Ошибка FMI 10
Поломка в одном из зубчатых колес.
SPN 803 FMI 4: неисправность
Поломка в блоке АБС. Появление связано с нарушением целостности кабеля, но в некоторых случаях потребуется замена и самого модуля.
Ошибки двигателя
Основные поломки в работе силового агрегата выглядят так:
| Код | Обозначение |
| 2145 | Неисправна система выпуска. |
| 3009 | Снизьте обороты. |
| 3050 | Глюки при нейтрализации выхлопа. |
| 3063 | Проблемы с завершением инерционной фазой. |
| 4238 | Топливо подается с низким давлением. |
| 4239 | Подача мочевины глючит. |
Коды поломок котла подогрева КамАЗ 65115
Модуль страдает из-за проблем с напряжением. Обычно они обозначаются ошибками 2555 и 2556.
Коды поломок АБС
С неправильной работой у 65115 связано появление кода 28. Обычно он указывает на проблемы с контактом.
Ошибки автономки 65115
О неисправностях ПГУ КамАЗа говорит мигание лампочки на пульте. Число миганий указывает на вид ошибки:
| Число миганий | Неисправность |
| 1 | Замените теплообменник предпускового подогревателя |
| 2 | Заведите мотор чуть позже. |
| 3 | Пламя плохо прерывается. |
| 4 | Полетела свечка или турбина. |
| 5 | Контроллер пламени сбоит. |
| 6 | Индикатор температуры глючит. |
| 7 | Насос расгерметизирован. |
| 8 | Глючит блок между пультом и мотором. |
| 9 | Малое напряжение. |
| 10 | Вентиляция завершена, но мотор горячий. |
Неисправности гидроусилителя руля
Главные поломки ГУР 65115 связаны с использованием плохого масла, коррозии и износа элементов насоса. Чаще требуется замена подшипников, рабочей пары или вала.
65115: неисправности тормозной системы
О поломках говорит появление одной из трех ошибок:
Первые 2 кода – дело в тормозах, 3 – в подвеске.
Неисправности топливной системы
| Код | Обозначение |
| P1012 | Питание датчика давления нарушено. |
| P1014 | Низкое давление в рампе. |
| P1662 | Дозатор топлива глючит. |
| Р1713 | Проблема в дозаторе топливного фильтра. |
| 0087 | В рампе низкое давление. |
| 0088 | Повышенное давление в рампе. |
| 0184 | Глючит дозатор топлива на холостых. |
| 1662 | Нарушение работы дозатора ТНВД. |
| 2951 | Нарушена режимность функционирования ТНВД. |
| 3084 | Замените рейку ТНВД. |
| 3362 | Сбоят режимы подачи топлива. |
| 3363 | Плохо греется топливо. |
| 3441 | Глючит дозатор ТНВД. |
Как удалить ошибку
Чтобы сбросить неисправность модели 65115, необходимо очистить память ЭБУ:
- запустить и прогреть мотор;
- отключить от аккумулятора плюсовую клемму;
- подождать не меньше 5 минут;
- соединить клемму с батареей;
- прокрутить в замке зажигания ключ, не заводя мотор и дождаться моргания ламп;
- подождать 1 минуту;
- выключить зажигание.
В результате все ошибки стираются.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Сергей Пьянков запись закреплена
Камаз евро 4 загорелись коды ошибок SPN 4336 FMI 7 , SPN 4335 FMI 16 , SPN 5394 FMI 7 Ещё и чек загорелся,мочевину не расходует,помогите добрым советом
Ребята,облазил весь интернет горит чек ошибка 4335fmi16(
Куда смотреть и как расшифровываешься ?
Спасибо)
Алексей, попробуй прочистить трубку по которой поступает мочевина в выхлопную. У меня она очень часто забивается и чек загорается.
Саня, сейчас у меня горит ошибка SPN 3226 FMI 15, SPN 4336 FMI 7 , а когда была забита трубка горела 16 ошибка, потом загорелась 18 ошибка. Чек уже больше года горит, мощности то же мало, ну я по заводу езжу 20-30 км в час
Амин, тонкая чёрная трубка идёт от клапана на насосе мочевины, к выхлопной трубе. Обычно так бывает если зажигание сразу выключаешь после того как мотор заглушил
Ибрагим, брат там их 4-5 трубок идёт , завтра я на работе буду сфоткаю отправлю к тебе в ЛС. Поможешь браь
Александр, у меня тоже самое загорелось сегодня
Алексей, поставил на обороты, там на панеле кнопка есть которая до 1500 об/мин поднимает, поработал пол часа — минут 20, потом на выхлопной трубы снизу что-то типа датчика (как лямбда), открутил его, протер от сажи и продул воздухом, поставил на место и запустил двигатель — пропала ошибка но почему-то вечером, т.е. проехал сколько то километров
В современных двигателях широко распространено использование электронных систем управления и диагностики. Такие системы значительно упрощают поиск неисправности внутри дизельного двигателя.
Достаточно только подключить диагностирующее оборудование к соответствующему электронному разъему, и вся информация о состоянии двигателя будет на экране.
Кроме того, многие автомобили, на которых установлены двигатели Cummins, оборудованы системой самодиагностики, благодаря которой можно точно определить неисправность даже без подключения стороннего оборудования.
Однако и в том и в другом случае, взаимодействие электронной диагностики с оператором осуществляется при помощи стандартных кодов. Для того чтобы понимать сигналы диагностической системы, необходимо точно знать, что обозначают коды ошибок двигателя Каменс. Для этого следует разобраться с ними подробнее.
Как проводят диагностику
Диагностика включает в себя сбор признаков неполадок в системе, сканирование электронной системы управления, сброс и проверку всех механизмов и систем на наличие неисправностей в электронном блоке, осмотр всех датчиков, которые отвечают за бесперебойную работу силового агрегата.
Во время диагностики КамАЗа-5490, 54115, 5308 и других моделей с двигателем, изготовленным по международному экологическому стандарту Евро-3 и 4, замеряют уровень давления в топливной системе, тестируют работоспособность генераторной установки и анализируют выхлопные газы при помощи специального оборудования. Также проверяют обмотку электромагнитного регулятора системы подачи топлива и замыкание в катушках индуктивных датчиков.
Оборудование и программы для диагностики
Существует несколько сканеров для обнаружения проблем в механизмах транспортного средства, например:
- Автосканер ДК-5. Это оборудование помогает обнаружить неполадки в работе электронного блока путем считывания и настройки показателей системы управления при помощи компьютера. Этот автосканер можно использовать при температуре до +30°С и относительной влажности воздуха не более 80%.
- Сканер EDS-24. Это программно-аппаратный комплекс, предназначенный для компьютерной диагностики грузового транспортного средства. Он включает в себя адаптер USB с развязкой гальванического типа, что дает возможность осуществлять проверку систем в условиях низкого напряжения.
Программы для диагностики:
Система диагностики двигателей Камменс
Кодами ошибок или неисправностей двигателя называются цифровые коды, которые подаются системой самодиагностики автомобиля при возникновении той или иной неисправности.
Каждый код, возникая, регистрируется электронным блоком управления и сохраняется в его памяти. Это позволяет отследить историю появления ошибки и более точно определить причину ее возникновения. В итоге можно произвести более быстрый и качественный ремонт.
Электронные коды свидетельствуют не только о неисправностях двигателя, но и являются чисто информативной функцией, давая точное представление о процессах, происходящих внутри двигателя, или о том, что происходит в системе управления.
Коды бывают активными (те, которые сообщают об актуальной, не устраненной ошибке) и неактивными (прошлые ошибки, которые сохранены в памяти электронной системы управления двигателем).
Чтобы успешно пользоваться кодами, которые выдает система самодиагностики, необходимо точно знать, где искать коды ошибок Каменс. Они всегда находятся на панели управления. В зависимости от возраста автомобиля, они могут отображаться как с помощью сигналов индикаторов (светодиодов), так и на цифровом дисплее, если речь идет о более современных автомобилях.
Во время замены ремня генератора, перед его снятием, лучше составить схему его расположения – это значительно облегчит процедуру установки нового ремня.
Обязательным условием, от которого зависит успешность ремонта Каменс isf 3.8, является своевременность обнаружения неисправности. Снижение мощности, затрудненный пуск, характерная неустойчивостью в работе на различных режимах, повышение удельного расхода горючего и увеличение содержания CO являются поводом для проведения диагностики. Подробности тут.
Для того чтобы установить приоритетность сигналов и предупреждений, они подсвечиваются привычной подсветкой из трех цветов: зеленого, желтого и красного. Значение этих цветов интуитивно понятно: красный цвет следует воспринимать, как указание остановить двигатель и немедленно принять меры для устранения неисправности. До этого запуск двигателя запрещен.
Желтый цвет – предупреждение. Хотя он и не требует немедленного останова агрегата, все же желтый индикатор сигнализирует о необходимости устранить неисправность при первой же возможности.
Зеленый цвет индикатора не говорит об ошибке, но указывает на текущее состояние двигателя. Такой код ошибки Cummins, подсвеченный зеленым, может указывать на такие параметры, как уровень и температура охлаждающей жидкости, температура масла в системе, воздуха и т. д.
Итак, пришло время подвести итог. Система диагностики может сигнализировать о возникновении той или иной ошибки:
- либо миганием лампочек-индикаторов;
- либо цифровыми кодами, возникающими на табло в более современных автомобилях.
Соответственно разными будут и действия водителя. Рассмотрим, что необходимо сделать, чтобы уточнить смысл мигания лампочек.
Расшифровка ошибок
Расшифровка кодов ошибок КамАЗ представлена в инструкции программы, которая используется для диагностики. Примеры ошибок:
- 213 — нарушение в работе устройства управления силовым агрегатом;
- 296 — упало давление масляной жидкости;
- 2973 — сбои в системе контроля за давлением воздуха во впускном коллекторе;
- 214 — перегрев масляной жидкости;
- 235 — недостаточное количество охлаждающей жидкости в системе;
- 425 — высокая температура масла;
- 3617 — отсутствует сигнал многоступенчатого переключателя;
- ошибка 4335 — проблемы с подачей воздуха;
- 275 — некорректно работает ТНВД;
- 429 — высокие показатели напряжения в цепи топливного индикатора;
- 351 — нарушение в работе форсунок;
- 415 — невысокий уровень рабочей жидкости;
- 261 — перегрев горючего.
Поломки датчиков
Коды неисправностей датчиков КамАЗа-34334, 6308 и других моделей с двигателем Евро-4:
- 221 — поломка в датчике положения педали, которая отвечает за подачу рабочей жидкости;
- 232 — неисправность датчика, измеряющего атмосферное давление;
- 335 — дефекты в проводке выходного каскада управления лампой;
- 231 — сбой в работе датчика давления наддува на электрический блок управления;
- 124 — фиксация некорректного показателя напряжения;
- 345 — некорректная работа передачи сигнала с индикатора давления отработанных газов;
- 113 — проблемы с частотой вращения распредвала;
- 112 — некорректные показатели, поступающие на блок управления от коленвала;
- 246 — сбои в работе датчика температуры;
- 00550 — неисправность штекера ТНВД.
Читать дальше: Чем очистить впускной коллектор
Неисправности ДВС
Список поломок ДВС на КамАЗе:
Другие поломки
Коды ошибок на двигателе Cummins
Как сбросить ошибки
Сброс на КамАЗе-4334, 5308 и других моделях можно сделать следующим образом:
- Прогреть двигатель до рабочей температуры.
- Убрать положительную клемму с аккумуляторной батареи на 5-15 минут.
- Подключить клемму обратно к аккумулятору.
- Повернуть ключ зажигания в последнее положение перед запуском мотора от стартера. При этом должны загореться лампочки и указатели, которые расположены на приборной панели.
- Оставить ключ в такой позиции на 1 минуту.
- Вернуть ключ зажигания в первоначальное положение.
Если это не помогло, то следует сделать короткое замыкание в цепи транспортного средства. В этом случае после сброса придется заменить предохранительный элемент.
Это ошибка в блоке нейтрализации. Повышенное давление воздуха. Однако Вам лучше обратиться к нашему дилеру. Он Вам найдет ошибку и устранит. При этом сохранится гарантия.
Все ошибки КАМАЗ 4307, 4308, 4311, 43255, 4350, 5308, 53215, 54115, 5460, 5490, 63698 Тайфун-К, 6460, 65111, 65115, 65117, 6520, 65201, 65206, 65207, 6522, 65225, 6540, 6560, 6580, 65806.
Значение кодов ошибок компьютерной диагностики грузовиков КамАЗ Евро-4
Коды ошибок на КамАЗ Евро-4 — это информация о неполадках в работе транспортного средства.
Как проводят диагностику
Диагностика включает в себя сбор признаков неполадок в системе, сканирование электронной системы управления, сброс и проверку всех механизмов и систем на наличие неисправностей в электронном блоке, осмотр всех датчиков, которые отвечают за бесперебойную работу силового агрегата.
Во время диагностики КамАЗа-5490, 54115, 5308 и других моделей с двигателем, изготовленным по международному экологическому стандарту Евро-3 и 4, замеряют уровень давления в топливной системе, тестируют работоспособность генераторной установки и анализируют выхлопные газы при помощи специального оборудования. Также проверяют обмотку электромагнитного регулятора системы подачи топлива и замыкание в катушках индуктивных датчиков.
Оборудование и программы для диагностики
Существует несколько сканеров для обнаружения проблем в механизмах транспортного средства, например:
- Автосканер ДК-5. Это оборудование помогает обнаружить неполадки в работе электронного блока путем считывания и настройки показателей системы управления при помощи компьютера. Этот автосканер можно использовать при температуре до +30°С и относительной влажности воздуха не более 80%.
- Сканер EDS-24. Это программно-аппаратный комплекс, предназначенный для компьютерной диагностики грузового транспортного средства. Он включает в себя адаптер USB с развязкой гальванического типа, что дает возможность осуществлять проверку систем в условиях низкого напряжения.
Программы для диагностики:
Самодиагностика
Самодиагностика на BOSCH и ISB немного различна. Зная код ошибки, можно устранить неполадку своими руками.
Контрольный индикатор диагностики загорается при включении двигателя, при нормальной работе он должен выключиться, если этого не происходит — есть неполадка.
Для диагностики необходимо зажать специальную кнопку на 2 секунды. Индикатор диагностики начнет мигать: сначала с большими интервалами, потом с маленькими. На фото показано как выявить цифровой код:
ЭБУ ISB имеет 2 индикатора диагностики: красный и желтый, указывая на степень критичности неисправности. После нажатия кнопки, как в предыдущем случае, начнет мигать один из индикаторов. Код ошибок этой ЭБУ 3- или 4-значный. Каждый разряд (число) будет оделяться от предыдущего паузой в 2 секунды.
Электронные системы управления автомобилей КамАЗ
Электронная система управления регулирует работу двигателя, ее главная функция – контроль работы аккумуляторной топливной системы (коммон рейл): обеспечивает четкое дозирование впрыскиваемого топлива, что позволяет сделать расход экономичным и снижает уровень дыма, помогает контролировать скорость.
ЭСУ включается в себя электронный блок управления (ЭБУ), электромагнит ТНВД, переключатели режима диагностики и ограничителя скорости, а также множество датчиков.
Многие модели грузовиков КамАЗ оснащены двигателями Cummins, для которых подойдут электронные системы управления Бош. Модели с двигателями Mercedes-Benz комплектуются теми же ЭСУ. На КамАЗ 6520 устанавливаются только 2 модели: Бош MS6.1 и ISB CM 2150.
Благодаря датчикам ЭСУ способна сообщить о неисправности. Каждая поломка имеет свое кодовое название. Например, ошибки КамАЗ 5490-s5 с мерседесовским двигателем, указывают на место поломки и возможную причину.
ЭБУ BOSCH MS 6.1
Двигатели класса Евро-3 (КамАЗ 65115) и выше имеют ЭСУ с блоком управления, обеспечивающим электронное управление ТНВД.
BOSCH MS 6.1 обрабатывает сигналы со всех датчиков ЭСУ, показывая информацию о состоянии двигателя. Анализируя показатели датчиков, ЭБУ влияет на работу рейки ТНВД, отвечающего за дозирование топливной жидкости.
Блок управления позволяет удаленно регулировать некоторые параметры, например, изменять максимально возможную скорость и т. д. Также он принимает сигналы о неисправностях, показывая определенный код, означающий ту или иную поломку.
ЭБУ ISB CM 2150
ЭБУ ISB CM 2150 необходима для управления двигателем Камминз. Подходит для ISBe, ISDe, ISLe. КамАЗ 43118 выпускается с двигателем Cummins ISLe, для которого подойдет ISB CM 2150.
Так же, как и блок управления Бош, ISB позволяет удаленно регулировать подачу топлива, показывает информацию о неисправности в виде кодов ошибок.
Расшифровка ошибок
Расшифровка кодов ошибок КамАЗ представлена в инструкции программы, которая используется для диагностики. Примеры ошибок:
- 213 — нарушение в работе устройства управления силовым агрегатом;
- 296 — упало давление масляной жидкости;
- 2973 — сбои в системе контроля за давлением воздуха во впускном коллекторе;
- 214 — перегрев масляной жидкости;
- 235 — недостаточное количество охлаждающей жидкости в системе;
- 425 — высокая температура масла;
- 3617 — отсутствует сигнал многоступенчатого переключателя;
- ошибка 4335 — проблемы с подачей воздуха;
- 275 — некорректно работает ТНВД;
- 429 — высокие показатели напряжения в цепи топливного индикатора;
- 351 — нарушение в работе форсунок;
- 415 — невысокий уровень рабочей жидкости;
- 261 — перегрев горючего.
Из чего состоит код ошибки
Первый символ – буква, показывающая на систему, в которой произошла ошибка:
- P – ДВС
- B – кузов
- C – ходовая часть
- U – электрические модули
Второй знак показывает специфику поломки:
- 0 – протокола OBD
- 1; 2 – код производителя
- 3 – зарезервированная информация
Третий символ — тип поломки, среди которых могут быть: подача топлива, система зажигания, проводка, коробка передач и т. д.
4 и 5 символ – порядковый номер ошибки.
Например, на КамАЗ 6520 с двигателем Евро-3 может возникнуть ошибка u0129 – неисправность электрических модулей.
Причина ошибки SPN 3597 FMI2
Ошибка SPN 3597 FMI2 диагностируется у автомобилей КамАЗ с двигателями Евро 3 или 4. Причина – снижение напряжения в электроцепи, аккумуляторе. Такая поломка не имеет большого влияния на работу автомобиля. Чтобы установить точную причину неисправности, необходимо произвести диагностику, как описывалось ранее.
Ошибка SPN 523613 FMI2
Ошибки с буквенным кодом SPN и FMI показывают нарушения в электрических модулях, проводке. Возможная причина ошибки SPN 523613 FMI2 в неправильном дозировании топлива из-за поломки датчиков, или же нарушения давления в системе подачи топлива.
Поломки датчиков
Коды неисправностей датчиков КамАЗа-34334, 6308 и других моделей с двигателем Евро-4:
- 221 — поломка в датчике положения педали, которая отвечает за подачу рабочей жидкости;
- 232 — неисправность датчика, измеряющего атмосферное давление;
- 335 — дефекты в проводке выходного каскада управления лампой;
- 231 — сбой в работе датчика давления наддува на электрический блок управления;
- 124 — фиксация некорректного показателя напряжения;
- 345 — некорректная работа передачи сигнала с индикатора давления отработанных газов;
- 113 — проблемы с частотой вращения распредвала;
- 112 — некорректные показатели, поступающие на блок управления от коленвала;
- 246 — сбои в работе датчика температуры;
- 00550 — неисправность штекера ТНВД.
Неисправности ДВС
Список поломок ДВС на КамАЗе:
Другие поломки
Как сбросить ошибки
Сброс на КамАЗе-4334, 5308 и других моделях можно сделать следующим образом:
- Прогреть двигатель до рабочей температуры.
- Убрать положительную клемму с аккумуляторной батареи на 5-15 минут.
- Подключить клемму обратно к аккумулятору.
- Повернуть ключ зажигания в последнее положение перед запуском мотора от стартера. При этом должны загореться лампочки и указатели, которые расположены на приборной панели.
- Оставить ключ в такой позиции на 1 минуту.
- Вернуть ключ зажигания в первоначальное положение.
Если это не помогло, то следует сделать короткое замыкание в цепи транспортного средства. В этом случае после сброса придется заменить предохранительный элемент.
Код ошибки spn 4335 fmi 16 на камминз
В современных моделях грузовика КАМАЗ устанавливают двигатели компании Камминз. Силовые установки надежны и долговечны. Стандартные ошибки Cummins и коды неисправностей можно считать несколькими путями. Неправильная эксплуатация и уход могут сильно навредить мотору, что приведет к его быстрому износу.
Расшифровка кодов ошибок Камаз с ДВС Камминз
Обычно водители используют 2 процедуры для считывания шифров неисправностей.
- Самодиагностика. Здесь на приборной панели загорается специальная лампа и ошибки считываются при помощи блик кода. Процедура не требует наличия дополнительного оборудования. Считывание неисправностей проблематично. Мерцание индикатора часто воспринимается неправильно, что вводит множество ошибочных данных.
- Подключение стороннего программатора. Внешний компьютер делает более точную диагностику и высвечивает коды на дисплее, что позволяет точно установить причину поломки и устранить ее. Проблемой здесь выступает недоступность модулей для некоторых водителей.
Камаз 43255, 53605, 65117,4308 с Камминз Евро 4 и 5
Перечисленные выше модели автомобиля оборудованы силовой установкой с единым программным обеспечением. Электронные блоки, поставляемые на сборочные линии имеют аналогичную шифровку и схожие коды ошибок.
Камаз 43253 с Cummins: что за ошибка SPN 4336 Fmi 7
В системе обнаружен низкий уровень мочевины — пополните уровень жидкости.
SA 11 — ошибка Камаз Камминз
Проблема в системе АБС. Возможно поврежден задний левый датчик вращения колеса. Также неисправность может возникать по причине сильного загрязнения самого сенсора.
SPN 611 FMI 14 Cummins — ошибка
Следующий дефект в системе АБС Камаза. Наблюдается инверсия датчиков скорости моста. Требуется проверить магистрали сенсоров на предмет окислений и повреждений.
Неисправность SPN 97 FMI 3 – Cummins
Датчик наличия давления воды в топливе – система выдает повышенный сигнал. Возможно в горючем имеется сторонняя жидкость или сенсор вышел из строя.
SPN 157 FMI 18 Cummins— ошибка
Давление топлива в высоконапорной магистрали двигателя 6ISBE ниже установленной нормы. Возможно имеется проблема в ТНВД или потеря герметичности корпуса.
SPN 3597 FMI 2 Cummins
Блок управления силовой установкой обнаружил неисправность, выполните более глубокую диагностику.
SPN 4336 FMI 7 Cummins: что за поломка
Модуль контроля мочевины передает неправильные данные. Устранить ошибку самостоятельно не получится, обратитесь за помощью к специалистам.
Ошибка 0559
Цепь датчика давления в высоконапорном топливопроводе ниже нормы. Причиной является поломка ТНВД или разгерметизация системы.
Машина часто не заводится или появляется при разгоне провал мощности или подергивание.
0731 — ошибка Cummins
Несоответствие сигналов от ДПРВ и ДПКВ. Неполадки вызваны неправильной сборкой после выполнения ремонта.
Неисправность 729
Реле подогревателя воздуха повреждено. Последующий за ошибкой шифр указывает на точную поломку.
Неисправность 1117 Kamaz Cummins
Сбой передачи данных на ЭБУ. Чтобы система не «глючила» — выключите зажигание, выждите 30 секунд и только затем отключите массу.
Неисправность 1761
Замыкание проводки на датчике мочевины. Нужна тщательная диагностика магистралей.
Неисправность 3226 Камаз Евро 5 Камминз
Поломка контроллера NOx. Сигнал датчика превышает допустимые пределы.
Неисправность 3559
Блок дозирования жидкости для очистки выхлопа работает неправильно.
Ошибка 4335 FMI 16
Дозатор распределения мочевины функционирует некорректно. Система нуждается в обслуживании.
Проверка ошибок двигателей Камминз
Чтобы проверить поломки двигателя рекомендуется использовать штатную программу самодиагностики (инструкция индивидуальна для каждого автомобиля), либо подключить внешний сканер. Последний вариант более актуален, так как модуль позволяет более точно считать неисправности.
Сброс ошибок
Для выполнения удаления поломок отключите аккумуляторную батарею на 15 минут. Система обнулится и перейдет в изначальный режим.
Можно использовать сброс педалями, что позволит стереть некоторые неисправности из памяти модуля.
Стандартные шифры неисправностей Камаз с ДВС Cummins информативны и дают водителю полную информацию о состоянии машины. Дополнительно процедура упрощается возможностью использовать два независимых метода диагностики.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
В современных двигателях широко распространено использование электронных систем управления и диагностики. Такие системы значительно упрощают поиск неисправности внутри дизельного двигателя.
Достаточно только подключить диагностирующее оборудование к соответствующему электронному разъему, и вся информация о состоянии двигателя будет на экране.
Кроме того, многие автомобили, на которых установлены двигатели Cummins, оборудованы системой самодиагностики, благодаря которой можно точно определить неисправность даже без подключения стороннего оборудования.
Однако и в том и в другом случае, взаимодействие электронной диагностики с оператором осуществляется при помощи стандартных кодов. Для того чтобы понимать сигналы диагностической системы, необходимо точно знать, что обозначают коды ошибок двигателя Каменс. Для этого следует разобраться с ними подробнее.
Как проводят диагностику
Диагностика включает в себя сбор признаков неполадок в системе, сканирование электронной системы управления, сброс и проверку всех механизмов и систем на наличие неисправностей в электронном блоке, осмотр всех датчиков, которые отвечают за бесперебойную работу силового агрегата.
Во время диагностики КамАЗа-5490, 54115, 5308 и других моделей с двигателем, изготовленным по международному экологическому стандарту Евро-3 и 4, замеряют уровень давления в топливной системе, тестируют работоспособность генераторной установки и анализируют выхлопные газы при помощи специального оборудования. Также проверяют обмотку электромагнитного регулятора системы подачи топлива и замыкание в катушках индуктивных датчиков.
Оборудование и программы для диагностики
Существует несколько сканеров для обнаружения проблем в механизмах транспортного средства, например:
- Автосканер ДК-5. Это оборудование помогает обнаружить неполадки в работе электронного блока путем считывания и настройки показателей системы управления при помощи компьютера. Этот автосканер можно использовать при температуре до +30°С и относительной влажности воздуха не более 80%.
- Сканер EDS-24. Это программно-аппаратный комплекс, предназначенный для компьютерной диагностики грузового транспортного средства. Он включает в себя адаптер USB с развязкой гальванического типа, что дает возможность осуществлять проверку систем в условиях низкого напряжения.
Программы для диагностики:
Система диагностики двигателей Камменс
Кодами ошибок или неисправностей двигателя называются цифровые коды, которые подаются системой самодиагностики автомобиля при возникновении той или иной неисправности.
Каждый код, возникая, регистрируется электронным блоком управления и сохраняется в его памяти. Это позволяет отследить историю появления ошибки и более точно определить причину ее возникновения. В итоге можно произвести более быстрый и качественный ремонт.
Электронные коды свидетельствуют не только о неисправностях двигателя, но и являются чисто информативной функцией, давая точное представление о процессах, происходящих внутри двигателя, или о том, что происходит в системе управления.
Коды бывают активными (те, которые сообщают об актуальной, не устраненной ошибке) и неактивными (прошлые ошибки, которые сохранены в памяти электронной системы управления двигателем).
Чтобы успешно пользоваться кодами, которые выдает система самодиагностики, необходимо точно знать, где искать коды ошибок Каменс. Они всегда находятся на панели управления. В зависимости от возраста автомобиля, они могут отображаться как с помощью сигналов индикаторов (светодиодов), так и на цифровом дисплее, если речь идет о более современных автомобилях.
Во время замены ремня генератора, перед его снятием, лучше составить схему его расположения – это значительно облегчит процедуру установки нового ремня.
Обязательным условием, от которого зависит успешность ремонта Каменс isf 3.8, является своевременность обнаружения неисправности. Снижение мощности, затрудненный пуск, характерная неустойчивостью в работе на различных режимах, повышение удельного расхода горючего и увеличение содержания CO являются поводом для проведения диагностики. Подробности тут.
Для того чтобы установить приоритетность сигналов и предупреждений, они подсвечиваются привычной подсветкой из трех цветов: зеленого, желтого и красного. Значение этих цветов интуитивно понятно: красный цвет следует воспринимать, как указание остановить двигатель и немедленно принять меры для устранения неисправности. До этого запуск двигателя запрещен.
Желтый цвет – предупреждение. Хотя он и не требует немедленного останова агрегата, все же желтый индикатор сигнализирует о необходимости устранить неисправность при первой же возможности.
Зеленый цвет индикатора не говорит об ошибке, но указывает на текущее состояние двигателя. Такой код ошибки Cummins, подсвеченный зеленым, может указывать на такие параметры, как уровень и температура охлаждающей жидкости, температура масла в системе, воздуха и т.д.
Итак, пришло время подвести итог. Система диагностики может сигнализировать о возникновении той или иной ошибки:
- либо миганием лампочек-индикаторов;
- либо цифровыми кодами, возникающими на табло в более современных автомобилях.
Соответственно разными будут и действия водителя. Рассмотрим, что необходимо сделать, чтобы уточнить смысл мигания лампочек.
Расшифровка ошибок
Расшифровка кодов ошибок КамАЗ представлена в инструкции программы, которая используется для диагностики. Примеры ошибок:
- 213 — нарушение в работе устройства управления силовым агрегатом;
- 296 — упало давление масляной жидкости;
- 2973 — сбои в системе контроля за давлением воздуха во впускном коллекторе;
- 214 — перегрев масляной жидкости;
- 235 — недостаточное количество охлаждающей жидкости в системе;
- 425 — высокая температура масла;
- 3617 — отсутствует сигнал многоступенчатого переключателя;
- ошибка 4335 — проблемы с подачей воздуха;
- 275 — некорректно работает ТНВД;
- 429 — высокие показатели напряжения в цепи топливного индикатора;
- 351 — нарушение в работе форсунок;
- 415 — невысокий уровень рабочей жидкости;
- 261 — перегрев горючего.
Поломки датчиков
Коды неисправностей датчиков КамАЗа-34334, 6308 и других моделей с двигателем Евро-4:
- 221 — поломка в датчике положения педали, которая отвечает за подачу рабочей жидкости;
- 232 — неисправность датчика, измеряющего атмосферное давление;
- 335 — дефекты в проводке выходного каскада управления лампой;
- 231 — сбой в работе датчика давления наддува на электрический блок управления;
- 124 — фиксация некорректного показателя напряжения;
- 345 — некорректная работа передачи сигнала с индикатора давления отработанных газов;
- 113 — проблемы с частотой вращения распредвала;
- 112 — некорректные показатели, поступающие на блок управления от коленвала;
- 246 — сбои в работе датчика температуры;
- 00550 — неисправность штекера ТНВД.
Читать дальше: Чем очистить впускной коллектор
Неисправности ДВС
Список поломок ДВС на КамАЗе:
- 726 FMI 2 — неисправности в работе индикатора позиции устройства, отвечающего за распределение жидкости;
- SPN 526313 FMI 6 — брак устройства, которое контролирует уровень давления в механизме рампы;
- SPN 520211 FMI 12 — нет сообщения от системы АБС;
- SPN 791 FMI 4 — низкий уровень заряда;
- 523470-2 — нет напряжения в цепи механизма, отвечающего за сброс показателей давления;
- SPN 523613 FMI 16 — износились фильтры очистки рабочей жидкости;
- 77 FMI 0 — высокие обороты двигателя;
- 190-3 — сбой в работе;
- 110-0 — высокий уровень температуры мотора;
- 132-4 — сбой в распределении воздушного потока;
- 653-0 — повреждение в системе питания форсунки.
Другие поломки
| Коды ошибок в системе | Причина поломки |
| SPN 977 FMI 4 | Неисправности в работе цепного механизма кондиционера |
| 98-1 | Превышено количество оборотов коленчатого вала |
| 523601-4 | Низкий уровень топлива и масла |
| 3514-31 | Вышел из строя источник питания |
| 675-4 | Замкнуты форсунки |
| 13688-4 | Реле топливного насоса замкнуло на землю |
| 91-4 | Нечеткий сигнал от датчика, отвечающего за позицию тормозного механизма |
| 171-3 | Эта ошибка расшифровывается как сбой в работе термометра |
| 1072-4 | Клапан был замкнут на землю |
| 111-3 | Сильный сигнал от индикатора уровня антифриза |
| 1188-5 | Отсутствует связь с реле подогрева воздушного потока |
| 110-2 | Датчик, отслеживающий температуру антифриза, работает некорректно |
| 1188-4 | Произошло замыкание на землю в регулировочной цепи клапана давления |
Коды ошибок на двигателе Cummins
111 Неисправен ЕСМ двигателя — критическая внутренняя ошибка 115 Ошибка датчика положения распредвала 121 Ошибка датчика положения коленвала 122 Ошибка датчика давления турбины 123 Ошибка датчика давления турбины 125 Понижено давление турбины 131 Ошибка дросселя педали газа 132 Ошибка дросселя педали газа 135 Ошибка датчика давления масла 141 Ошибка датчика давления масла 143 Понижено давление масла 144 Ошибка датчика температуры ОЖ 145 Ошибка датчика температуры ОЖ 146 Повышена температура ОЖ 151 Критически повышена температура ОЖ 153 Ошибка датчика температуры впускного коллектора 154 Ошибка датчика температуры впускного коллектора 155 Повышена температура во впускном коллекторе 187 Замыкание питания датчиков двигателя на массу 195 Ошибка датчика температуры ОЖ 196 Ошибка датчика уровня ОЖ 197 Понижен уровень ОЖ 212 Ошибка датчика температуры масла 213 Ошибка датчика температуры масла 214 Повышена температура масла 221 Ошибка датчика атмосферного давления 222 Ошибка датчика атмосферного давления 227 Замыкание питания датчиков двигателя на плюс 234 Максимальные обороты двигателя превышены 238 Замыкание питания датчиков двигателя на массу 241 Ошибка сигнала датчика скорости 242 Ошибка сигнала датчика скорости 245 Ошибка соленоида муфты вентилятора 249 Ошибка датчика атмосферной температуры 254 Ошибка электромагнитного топливного клапана 255 Ошибка электромагнитного топливного клапана 256 Ошибка датчика атмосферной температуры 257 Механическая неисправность электромагнитного топливного клапана 263 Ошибка датчика температуры топлива 265 Ошибка датчика температуры топлива 285 Ошибка линии передачи данных J1939 286 Ошибка линии передачи данных J1939 287 Ошибка в работе педали газа 288 Ошибка линии передачи данных J1939, нарушена связь с КПП 295 Ошибка датчика атмосферного давления 311 Ошибка электрической цепи форсунки первого цилиндра 312 Ошибка электрической цепи форсунки пятого цилиндра 313 Ошибка электрической цепи форсунки третьего цилиндра 314 Ошибка электрической цепи форсунки шестого цилиндра 315 Ошибка электрической цепи форсунки второго цилиндра 319 Проблемы с питанием внутренних часов 321 Ошибка электрической цепи форсунки первого цилиндра 322 Ошибка электрической цепи форсунки первого цилиндра 323 Ошибка электрической цепи форсунки первого цилиндра 324 Ошибка электрической цепи форсунки первого цилиндра 325 Ошибка электрической цепи форсунки первого цилиндра 331 Ошибка электрической цепи форсунки первого цилиндра 332 Ошибка электрической цепи форсунки первого цилиндра 343 Ошибка ЭБУ двигателя 351 Ошибка ЭБУ двигателя 352 Ошибка цепи питания датчиков давления 386 Ошибка цепи питания датчиков давления 415 Понижено давление масла 418 Наличие воды в топливной системе 427 Ошибка линии 1939, нарушен обмен данными 428 Ошибка цепи датчика воды в топливной системе 429 Ошибка цепи датчика воды в топливной системе 435 Ошибка датчика давления масла в двигателе 441 Напряжение АКБ не достигает нормы 442 Напряжение АКБ не достигает нормы 546 Ошибка датчика давления топлива 547 Ошибка датчика давления топлива 555 Повышено давление в картере двигателя 556 Критически повышено давление в картере двигателя 584 Ошибка цепи реле стартера 585 Ошибка цепи реле стартера 596 Повышено напряжение зарядки АКБ 597 Понижено напряжение зарядки АКБ 598 Критически понижено напряжение зарядки АКБ 649 Необходима замена масла 686 Ошибка датчика оборотов турбины 687 Понижены обороты турбины 689 Датчик положения коленвала – данные нерегулярны 697 Ошибка датчика внутренний температуры в ЕСМ 698 Ошибка датчика внутренний температуры в ЕСМ 731 Отсутствует синхронизация между коленвалом и распредвалом 778 Ошибка датчика положения коленвала 784 Ошибка в работе круиз-контроля 1117 Отсутствует питание при включении зажигания 1239 Неисправная педаль газа 1241 Неисправная педаль газа 1242 Неисправная педаль газа 1665 Ошибка датчика температуры доочистки выхлопных газов 1666 Ошибка датчика температуры доочистки выхлопных газов 1667 Ошибка датчика температуры доочистки выхлопных газов 1895 Ошибка датчика клапана рециркуляции 1896 Необходима калибровка датчика клапана рециркуляции 1935 Ошибка рециркуляции отработанных газов, причина не известна 1943 Критически понижено атмосферное давление 1961 Повышена температура рециркуляции отработавших газов 1962 Повышена температура управления турбиной 1968 Высокая температура второй доочистки отработавших газов 1969 Критически высокая температура второй доочистки отработавших газов 1972 Высокая температура третьей доочистки отработавших газов 1973 Критически высокая температура третьей доочистки отработавших газов 1974 Высокое давление в картере двигателя 2182 Неисправен горный тормоз первый контур 2183 Ошибка горного тормоза первый контур 2195 Вход 3, ошибка вспомогательного оборудования 2198 Неисправно управление турбиной 2215 Понижено давление на входе топливного насоса 2216 Повышенное давление на входе топливного насоса 2273 Ошибка датчика дифференциального давления рециркуляции газов 2274 Ошибка датчика дифференциального давления рециркуляции газов 2288 Повышенная скорость турбины 2313 Ошибка цепи 2 соленойда регулятора подачи топлива 2314 Ошибка схемы синхронизации двигателя 2321 Ошибка схемы синхронизации двигателя 2322 Ошибка сигнала датчика положения коленвала 2345 Степень изменения скорости турбины не соответствует нормам 2346 Повышенная температура воздуха на входе в турбину 2347 Повышенная температура воздуха на выходе из турбины 2349 Ошибка клапана рециркуляции газов 2351 Ошибка управления клапаном рециркуляции газов 2357 Нарушение калибровки механизма рециркуляции газов 2359 Перепад давления рециркуляции газов превышает норму 2363 Неисправен тормоз двигателя второго контура 2365 Неисправен тормоз двигателя третьего контура 2367 Неисправен тормоз двигателя второго контура 2368 Неисправен тормоз двигателя третьего контура 2372 Повышенное давление в топливном фильтре 2373 Ошибка датчика давления выхлопных газов 2374 Ошибка датчика давления выхлопных газов 2375 Ошибка датчика температуры рециркуляции газов 2376 Ошибка датчика температуры рециркуляции газов 2377 Ошибка цепи управления вентилятором 2387 Ошибка управления турбиной 2412 Ошибка датчика оборотов вентилятора 2449 Необходимо откалибровать датчик турбины 2451 Высокая температура на входе в турбину 2551 Ошибка заднего топливного активатора 2552 Ошибка переднего топливного активатора 2554 ОШибка датчика давления выхлопных газов 2636 Ошибка управления турбиной 2738 Ошибка эфирного устройства запуска 2739 Ошибка эфирного устройства запуска 2743 Низкая температура доочистки выхлопных газов 2754 Высокое давление на входе сажевого двигателя 2764 Высокое давление выхлопных газов 2789 Низкая температура ОЖ 2813 Ошибка клапана рециркуляции отработанных газов 2961 Занижена температура рециркуляции отработавших газов 2962 Низкая температура рециркуляции отработавших газов 2963 Низкая температура ОЖ
Как сбросить ошибки
Сброс на КамАЗе-4334, 5308 и других моделях можно сделать следующим образом:
- Прогреть двигатель до рабочей температуры.
- Убрать положительную клемму с аккумуляторной батареи на 5-15 минут.
- Подключить клемму обратно к аккумулятору.
- Повернуть ключ зажигания в последнее положение перед запуском мотора от стартера. При этом должны загореться лампочки и указатели, которые расположены на приборной панели.
- Оставить ключ в такой позиции на 1 минуту.
- Вернуть ключ зажигания в первоначальное положение.
Если это не помогло, то следует сделать короткое замыкание в цепи транспортного средства. В этом случае после сброса придется заменить предохранительный элемент.
Это ошибка в блоке нейтрализации. Повышенное давление воздуха. Однако Вам лучше обратиться к нашему дилеру. Он Вам найдет ошибку и устранит. При этом сохранится гарантия.
Все ошибки КАМАЗ 4307, 4308, 4311, 43255, 4350, 5308, 53215, 54115, 5460, 5490, 63698 Тайфун-К, 6460, 65111, 65115, 65117, 6520, 65201, 65206, 65207, 6522, 65225, 6540, 6560, 6580, 65806.
Spn 4335 fmi 16 cummins
Коды ошибок на КамАЗ Евро-4 — это информация о неполадках в работе транспортного средства.
Как проводят диагностику
Диагностика включает в себя сбор признаков неполадок в системе, сканирование электронной системы управления, сброс и проверку всех механизмов и систем на наличие неисправностей в электронном блоке, осмотр всех датчиков, которые отвечают за бесперебойную работу силового агрегата.
Во время диагностики КамАЗа-5490, 54115, 5308 и других моделей с двигателем, изготовленным по международному экологическому стандарту Евро-3 и 4, замеряют уровень давления в топливной системе, тестируют работоспособность генераторной установки и анализируют выхлопные газы при помощи специального оборудования. Также проверяют обмотку электромагнитного регулятора системы подачи топлива и замыкание в катушках индуктивных датчиков.
Оборудование и программы для диагностики
Существует несколько сканеров для обнаружения проблем в механизмах транспортного средства, например:
- Автосканер ДК-5. Это оборудование помогает обнаружить неполадки в работе электронного блока путем считывания и настройки показателей системы управления при помощи компьютера. Этот автосканер можно использовать при температуре до +30°С и относительной влажности воздуха не более 80%.
- Сканер EDS-24. Это программно-аппаратный комплекс, предназначенный для компьютерной диагностики грузового транспортного средства. Он включает в себя адаптер USB с развязкой гальванического типа, что дает возможность осуществлять проверку систем в условиях низкого напряжения.
Программы для диагностики:
Расшифровка ошибок
Расшифровка кодов ошибок КамАЗ представлена в инструкции программы, которая используется для диагностики. Примеры ошибок:
- 213 — нарушение в работе устройства управления силовым агрегатом;
- 296 — упало давление масляной жидкости;
- 2973 — сбои в системе контроля за давлением воздуха во впускном коллекторе;
- 214 — перегрев масляной жидкости;
- 235 — недостаточное количество охлаждающей жидкости в системе;
- 425 — высокая температура масла;
- 3617 — отсутствует сигнал многоступенчатого переключателя;
- ошибка 4335 — проблемы с подачей воздуха;
- 275 — некорректно работает ТНВД;
- 429 — высокие показатели напряжения в цепи топливного индикатора;
- 351 — нарушение в работе форсунок;
- 415 — невысокий уровень рабочей жидкости;
- 261 — перегрев горючего.
Поломки датчиков
Коды неисправностей датчиков КамАЗа-34334, 6308 и других моделей с двигателем Евро-4:
- 221 — поломка в датчике положения педали, которая отвечает за подачу рабочей жидкости;
- 232 — неисправность датчика, измеряющего атмосферное давление;
- 335 — дефекты в проводке выходного каскада управления лампой;
- 231 — сбой в работе датчика давления наддува на электрический блок управления;
- 124 — фиксация некорректного показателя напряжения;
- 345 — некорректная работа передачи сигнала с индикатора давления отработанных газов;
- 113 — проблемы с частотой вращения распредвала;
- 112 — некорректные показатели, поступающие на блок управления от коленвала;
- 246 — сбои в работе датчика температуры;
- 00550 — неисправность штекера ТНВД.
Неисправности ДВС
Список поломок ДВС на КамАЗе:
- 726 FMI 2 — неисправности в работе индикатора позиции устройства, отвечающего за распределение жидкости;
- SPN 526313 FMI 6 — брак устройства, которое контролирует уровень давления в механизме рампы;
- SPN 520211 FMI 12 — нет сообщения от системы АБС;
- SPN 791 FMI 4 — низкий уровень заряда;
- 523470-2 — нет напряжения в цепи механизма, отвечающего за сброс показателей давления;
- SPN 523613 FMI 16 — износились фильтры очистки рабочей жидкости;
- 77 FMI 0 — высокие обороты двигателя;
- 190-3 — сбой в работе;
- 110-0 — высокий уровень температуры мотора;
- 132-4 — сбой в распределении воздушного потока;
- 653-0 — повреждение в системе питания форсунки.
Другие поломки
| Коды ошибок в системе | Причина поломки |
| SPN 977 FMI 4 | Неисправности в работе цепного механизма кондиционера |
| 98-1 | Превышено количество оборотов коленчатого вала |
| 523601-4 | Низкий уровень топлива и масла |
| 3514-31 | Вышел из строя источник питания |
| 675-4 | Замкнуты форсунки |
| 13688-4 | Реле топливного насоса замкнуло на землю |
| 91-4 | Нечеткий сигнал от датчика, отвечающего за позицию тормозного механизма |
| 171-3 | Эта ошибка расшифровывается как сбой в работе термометра |
| 1072-4 | Клапан был замкнут на землю |
| 111-3 | Сильный сигнал от индикатора уровня антифриза |
| 1188-5 | Отсутствует связь с реле подогрева воздушного потока |
| 110-2 | Датчик, отслеживающий температуру антифриза, работает некорректно |
| 1188-4 | Произошло замыкание на землю в регулировочной цепи клапана давления |
Как сбросить ошибки
Сброс на КамАЗе-4334, 5308 и других моделях можно сделать следующим образом:
- Прогреть двигатель до рабочей температуры.
- Убрать положительную клемму с аккумуляторной батареи на 5-15 минут.
- Подключить клемму обратно к аккумулятору.
- Повернуть ключ зажигания в последнее положение перед запуском мотора от стартера. При этом должны загореться лампочки и указатели, которые расположены на приборной панели.
- Оставить ключ в такой позиции на 1 минуту.
- Вернуть ключ зажигания в первоначальное положение.
Если это не помогло, то следует сделать короткое замыкание в цепи транспортного средства. В этом случае после сброса придется заменить предохранительный элемент.
Это ошибка в блоке нейтрализации. Повышенное давление воздуха. Однако Вам лучше обратиться к нашему дилеру. Он Вам найдет ошибку и устранит. При этом сохранится гарантия.
Как проводят диагностику
Диагностика включает в себя сбор признаков неполадок в системе, сканирование электронной системы управления, сброс и проверку всех механизмов и систем на наличие неисправностей в электронном блоке, осмотр всех датчиков, которые отвечают за бесперебойную работу силового агрегата.
Во время диагностики КамАЗа-5490, 54115, 5308 и других моделей с двигателем, изготовленным по международному экологическому стандарту Евро-3 и 4, замеряют уровень давления в топливной системе, тестируют работоспособность генераторной установки и анализируют выхлопные газы при помощи специального оборудования. Также проверяют обмотку электромагнитного регулятора системы подачи топлива и замыкание в катушках индуктивных датчиков.
Оборудование и программы для диагностики
Существует несколько сканеров для обнаружения проблем в механизмах транспортного средства, например:
- Автосканер ДК-5. Это оборудование помогает обнаружить неполадки в работе электронного блока путем считывания и настройки показателей системы управления при помощи компьютера. Этот автосканер можно использовать при температуре до +30°С и относительной влажности воздуха не более 80%.
- Сканер EDS-24. Это программно-аппаратный комплекс, предназначенный для компьютерной диагностики грузового транспортного средства. Он включает в себя адаптер USB с развязкой гальванического типа, что дает возможность осуществлять проверку систем в условиях низкого напряжения.
Программы для диагностики:
- Euroscan;
- Сканматик-2;
- АВТОАС-КАРГО.
Самодиагностика
Самодиагностика на BOSCH и ISB немного различна. Зная код ошибки, можно устранить неполадку своими руками.
Контрольный индикатор диагностики загорается при включении двигателя, при нормальной работе он должен выключиться, если этого не происходит — есть неполадка.
Для диагностики необходимо зажать специальную кнопку на 2 секунды. Индикатор диагностики начнет мигать: сначала с большими интервалами, потом с маленькими. На фото показано как выявить цифровой код:
ЭБУ ISB имеет 2 индикатора диагностики: красный и желтый, указывая на степень критичности неисправности. После нажатия кнопки, как в предыдущем случае, начнет мигать один из индикаторов. Код ошибок этой ЭБУ 3- или 4-значный. Каждый разряд (число) будет оделяться от предыдущего паузой в 2 секунды.
Система диагностики двигателей Камменс
Каждый код, возникая, регистрируется электронным блоком управления и сохраняется в его памяти. Это позволяет отследить историю появления ошибки и более точно определить причину ее возникновения. В итоге можно произвести более быстрый и качественный ремонт.
Электронные коды свидетельствуют не только о неисправностях двигателя, но и являются чисто информативной функцией, давая точное представление о процессах, происходящих внутри двигателя, или о том, что происходит в системе управления.
Коды бывают активными (те, которые сообщают об актуальной, не устраненной ошибке) и неактивными (прошлые ошибки, которые сохранены в памяти электронной системы управления двигателем).
Чтобы успешно пользоваться кодами, которые выдает система самодиагностики, необходимо точно знать, где искать коды ошибок Каменс. Они всегда находятся на панели управления. В зависимости от возраста автомобиля, они могут отображаться как с помощью сигналов индикаторов (светодиодов), так и на цифровом дисплее, если речь идет о более современных автомобилях.
Обязательным условием, от которого зависит успешность ремонта Каменс isf 3.8, является своевременность обнаружения неисправности. Снижение мощности, затрудненный пуск, характерная неустойчивостью в работе на различных режимах, повышение удельного расхода горючего и увеличение содержания CO являются поводом для проведения диагностики. Подробности тут.
Для того чтобы установить приоритетность сигналов и предупреждений, они подсвечиваются привычной подсветкой из трех цветов: зеленого, желтого и красного. Значение этих цветов интуитивно понятно: красный цвет следует воспринимать, как указание остановить двигатель и немедленно принять меры для устранения неисправности. До этого запуск двигателя запрещен.
Желтый цвет – предупреждение. Хотя он и не требует немедленного останова агрегата, все же желтый индикатор сигнализирует о необходимости устранить неисправность при первой же возможности.
Зеленый цвет индикатора не говорит об ошибке, но указывает на текущее состояние двигателя. Такой код ошибки Cummins, подсвеченный зеленым, может указывать на такие параметры, как уровень и температура охлаждающей жидкости, температура масла в системе, воздуха и т.д.
Итак, пришло время подвести итог. Система диагностики может сигнализировать о возникновении той или иной ошибки:
- либо миганием лампочек-индикаторов;
- либо цифровыми кодами, возникающими на табло в более современных автомобилях.
Соответственно разными будут и действия водителя. Рассмотрим, что необходимо сделать, чтобы уточнить смысл мигания лампочек.
Электронные системы управления автомобилей КамАЗ
Электронная система управления регулирует работу двигателя, ее главная функция – контроль работы аккумуляторной топливной системы (коммон рейл): обеспечивает четкое дозирование впрыскиваемого топлива, что позволяет сделать расход экономичным и снижает уровень дыма, помогает контролировать скорость.
ЭСУ включается в себя электронный блок управления (ЭБУ), электромагнит ТНВД, переключатели режима диагностики и ограничителя скорости, а также множество датчиков.
Многие модели грузовиков КамАЗ оснащены двигателями Cummins, для которых подойдут электронные системы управления Бош. Модели с двигателями Mercedes-Benz комплектуются теми же ЭСУ. На КамАЗ 6520 устанавливаются только 2 модели: Бош MS6.1 и ISB CM 2150.
Благодаря датчикам ЭСУ способна сообщить о неисправности. Каждая поломка имеет свое кодовое название. Например, ошибки КамАЗ 5490-s5 с мерседесовским двигателем, указывают на место поломки и возможную причину.
ЭБУ BOSCH MS 6.1
Двигатели класса Евро-3 (КамАЗ 65115) и выше имеют ЭСУ с блоком управления, обеспечивающим электронное управление ТНВД.
BOSCH MS 6.1 обрабатывает сигналы со всех датчиков ЭСУ, показывая информацию о состоянии двигателя. Анализируя показатели датчиков, ЭБУ влияет на работу рейки ТНВД, отвечающего за дозирование топливной жидкости.
Блок управления позволяет удаленно регулировать некоторые параметры, например, изменять максимально возможную скорость и т.д. Также он принимает сигналы о неисправностях, показывая определенный код, означающий ту или иную поломку.
ЭБУ ISB CM 2150
ЭБУ ISB CM 2150 необходима для управления двигателем Камминз. Подходит для ISBe, ISDe, ISLe. КамАЗ 43118 выпускается с двигателем Cummins ISLe, для которого подойдет ISB CM 2150.
Так же, как и блок управления Бош, ISB позволяет удаленно регулировать подачу топлива, показывает информацию о неисправности в виде кодов ошибок.
Коды ошибок J1939 двигатель Cummins
Внимание! На сайте может быть представлен неполный перечень кодов
ротокола J1939 для автомобилей с двигателем Cummins
| Код | Расшифровка | Причина | |
| SPN | FMI | ||
| 27 | 4 | EGR valve | Voltage below normal or shorted low |
| 81 | 16 | DPF intake pressure | Data valid but above normal range |
| 84 | 2 | Wheel based Vehicle speed | data erratic or intermittent |
| 84 | 9 | Wheel based Vehicle speed | Abnormal update rate |
| 84 | 10 | Wheel based Vehicle speed | Tampering has been detected |
| 91 | 2 | Accelerator Pedal position 1 | data erratic or intermittent |
| 91 | 3 | Accelerator Pedal | Voltage above normal or shorted high |
| 91 | 4 | Accelerator Pedal | Voltage below normal or shorted low |
| 91 | 9 | Accelerator Pedal position 1 | Abnormal update rate |
| 91 | 19 | Accelerator Pedal position 1 | Received Network Data in error |
| 95 | 16 | Fuel filter differential pressure | Data valid but above normal range |
| 97 | 3 | Water in fuel | Voltage above normal or shorted high |
| 97 | 4 | Water in fuel | Voltage below normal or shorted low |
| 97 | 15 | Water in fuel | data valid but above normal range, least severe |
| 97 | 16 | Water in fuel | Data valid but above normal range |
| 98 | 0 | Engine Oil Level | data valid but above normal range, most severe |
| 98 | 1 | Engine Oil Level | Data valid but below normal range, most severe |
| 98 | 2 | Engine Oil Level | data erratic or intermittent |
| 98 | 3 | Engine Oil Level | Voltage above normal or shorted high |
| 98 | 4 | Engine Oil Level | Voltage below normal or shorted low |
| 98 | 17 | Engine Oil Level | Data valid but below normal, least severe |
| 100 | 1 | Engine Oil Pressure Sensor | Data valid but below normal range, most severe |
| 100 | 2 | Engine Oil Pressure Sensor | data erratic or intermittent |
| 100 | 3 | Engine Oil Pressure Sensor | Voltage above normal or shorted high |
| 100 | 4 | Engine Oil Pressure Sensor | Voltage below normal or shorted low |
| 100 | 18 | Engine Oil Pressure Sensor | Data valid but below normal range |
| 101 | 0 | Crankcase Pressure | data valid but above normal range, most severe |
| 101 | 2 | Crankcase Pressure | data erratic or intermittent |
| 101 | 3 | Crankcase Pressure | Voltage above normal or shorted high |
| 101 | 4 | Crankcase Pressure | Voltage below normal or shorted low |
| 101 | 15 | Crankcase Pressure | data valid but above normal range, least severe |
| 101 | 16 | Crankcase Pressure | Data valid but above normal range |
| 102 | 3 | Intake Manifold #1 Pressure Sensor | Voltage above normal or shorted high |
| 102 | 4 | Intake Manifold #1 Pressure Sensor | Voltage below normal or shorted low |
| 103 | 2 | Turbocharger speed | data erratic or intermittent |
| 103 | 10 | Turbocharger speed | abnormal rate change |
| 103 | 15 | Turbocharger speed | data valid but above normal range, least severe |
| 103 | 16 | Turbocharger speed | Data valid but above normal range |
| 103 | 18 | Turbocharger speed | Data valid but below normal range |
| 105 | 0 | intake Manifold tempature | data valid but above normal range, most severe |
| 105 | 2 | Engine Oil Pressure Sensor | data erratic or intermittent |
| 105 | 3 | Intake Manifold tempature | Voltage above normal or shorted high |
| 105 | 4 | Intake Manifold tempature | Voltage below normal or shorted low |
| 105 | 15 | Engine intake manifold temperature | data valid but above normal range, least severe |
| 110 | 0 | Engine Coolant Tempature Sensor | data valid but above normal range, most severe |
| 110 | 3 | Engine Coolant Tempature Sensor | Voltage above normal or shorted high |
| 110 | 4 | Engine Coolant Tempature Sensor | Voltage below normal or shorted low |
| 110 | 15 | Engine Coolant Tempature Sensor | data valid but above normal range, least severe |
| 110 | 16 | Engine Coolant Tempature Sensor | Data valid but above normal range |
| 110 | 31 | Engine Coolant Tempature Sensor | condition exists |
| 111 | 3 | Engine Coolant Level | Voltage above normal or shorted high |
| 111 | 4 | Engine Coolant Level | Voltage below normal or shorted low |
| 111 | 17 | Engine Coolant Level | Data valid but below normal, least severe |
| 111 | 18 | Engine Coolant Level | Data valid but below normal range |
| 157 | 0 | Engine Injector metering rail 1 | data valid but above normal range, most severe |
| 157 | 3 | Engine Injector metering rail 1 | Voltage above normal or shorted high |
| 157 | 4 | Engine Injector metering rail 1 | Voltage below normal or shorted low |
| 157 | 16 | Engine Injector metering rail 1 | Data valid but above normal range |
| 167 | 1 | Charging system | Data valid but below normal range, most severe |
| 167 | 16 | Charging system | Data valid but above normal range |
| 167 | 18 | Charging system | Data valid but below normal range |
| 168 | 16 | Batt power input 1 | Data valid but above normal range |
| 168 | 18 | Batt power input 1 | Data valid but below normal range |
| 190 | 0 | Engine Speed Sensor | data valid but above normal range, most severe |
| 190 | 2 | Engine Speed Sensor | data erratic or intermittent |
| 190 | 2 | Engine speed | data erratic or intermittent |
| 191 | 9 | Transmission Output shaft speed | Abnormal update rate |
| 251 | 10 | Time abnormal rate of change | abnormal rate change |
| 411 | 2 | EGR Differential Pressure | data erratic or intermittent |
| 411 | 3 | EGR Differential Pressure | Voltage above normal or shorted high |
| 411 | 4 | EGR Differential Pressure | Voltage below normal or shorted low |
| 411 | 18 | EGR Differential Pressure | Data valid but below normal range |
| 412 | 2 | EGR Temperature | data erratic or intermittent |
| 412 | 3 | EGR Temperature | Voltage above normal or shorted high |
| 412 | 4 | EGR Temperature | Voltage below normal or shorted low |
| 412 | 15 | EGR Temperature | data valid but above normal range, least severe |
| 412 | 16 | EGR Temperature | Data valid but above normal range |
| 444 | 16 | Batt power input 2 | Data valid but above normal range |
| 444 | 18 | Batt power input 2 | Data valid but below normal range |
| 558 | 9 | Accelerator Pedal 1 | Abnormal update rate |
| 558 | 19 | Accelerator Pedal 1 | Received Network Data in error |
| 612 | 2 | Engine Speed Sensor | lost both signals/connected backwards |
| 627 | 2 | Power Supply | data erratic or intermittent |
| 627 | 12 | Power Supply | Bad device |
| 629 | 12 | Engine Control Module | Bad device |
| 630 | 12 | Calibration Memory | Bad device |
| 633 | 31 | Engine fuei actuator 1 control | condition exists |
| 639 | 2 | Л 939 Network | data erratic or intermittent |
| 639 | 9 | J1939 Network | Abnormal update rate |
| 639 | 9 | J1939 Network | Abnormal update rate |
| 639 | 13 | Л 939 Network | Out of calibration |
| 641 | 7 | VG Turbo actuator 1 | mechanical system not responding |
| 641 | 9 | VG Turbo actuator 1 | Abnormal update rate |
| 641 | 11 | VG Turbo actuator 1 | root cause unknown |
| 641 | 12 | VG Turbo actuator 1 | Bad device |
| 641 | 13 | VG Turbo actuator 1 | Out of calibration |
| 641 | 15 | VG Turbo actuator 1 | data valid but above normal range, least severe |
| 641 | 31 | VG Turbo actuator 1 | condition exists |
| 647 | 3 | Engine fan Clutch | Voltage above normal or shorted high |
| 647 | 4 | Engine fan Clutch | Voltage below rtormai or shorted low |
| 651 | 5 | Injector cylinder #1 | Current below normal or open circuit |
| 652 | 5 | Injector cylinder #2 | Current below normal or open circuit |
| 653 | 5 | Injector cylinder #3 | Current below normal or open circuit |
| 654 | 5 | Injector cylinder #4 | Current below normal or open circuit |
| 655 | 5 | Injector cylinder #5 | Current below normal or open circuit |
| 656 | 5 | Injector cylinder #6 | Current below normal or open circuit |
| 677 | 3 | Starter motor refay | Voltage above normal or shorted high |
| 677 | 4 | Starter motor relay | Voltage below normal or shorted low |
| 703 | 11 | Auxiliary I/O #3 | root cause unknown |
| 703 | 14 | Auxiliary I/O #3 | Special instructions |
| 723 | 2 | Engine speed 2 | data erratic or intermittent |
| 723 | 2 | Engine speed 2 | data erratic or intermittent |
| 729 | 3 | Engine intake heater | Voltage above normal or shorted high |
| 729 | 4 | Engine intake heater | Voltage below normal or shorted low |
| 974 | 3 | Remote Accelerator Pedal | Voltage above normal or shorted high |
| 974 | 4 | Remote Accelerator Pedal | Voltage below normal or shorted low |
| 974 | 19 | Remote Accelerator Pedal | Received Network Data in error |
| 1136 | 2 | Engine ECU tempature | data erratic or intermittent |
| 1136 | 3 | Engine ECU tempature | Voltage above normal or shorted high |
| 1136 | 4 | Engine ECU tempature | Voltage below normal or shorted low |
| 1172 | 2 | Turbocharger intake tempature | data erratic or intermittent |
| 1172 | 3 | Turbocharger intake tempature | Voltage above normal or shorted high |
| 1172 | 4 | Turbocharger intake tempature | Voltage below normal or shorted low |
| 1176 | 2 | Turbocharge intake pressure | data erratic or intermittent |
| 1176 | 3 | Turbocharge intake pressure | Voltage above normal or shorted high |
| 1176 | 4 | Turbocharge intake pressure | Voltage below normal or shorted low |
| 1209 | 2 | Exhuast gas pressure | data erratic or intermittent |
| 1209 | 3 | Exhuast gas pressure | Voltage above normal or shorted high |
| 1209 | 4 | Exhuast gas pressure | Voltage below normal or shorted low |
| 1231 | 2 | Л 939 Network 2 | data erratic or intermittent |
| 1235 | 2 | Л 939 Network 3 | data erratic or intermittent |
| 1347 | 3 | Engine Fule Pump Pressurizing Assm | Voltage above normal or shorted high |
| 1347 | 4 | Engine Fule Pump Pressurizing Assm | Voltage below normal or shorted low |
| 1378 | 31 | Engine oil change interval | condition exists |
| 1569 | 31 | Engine protection Torque derate | condition exists |
| 1590 | 2 | Adaptive Cruise Control Mode | data erratic or intermittent |
| 1761 | 1 | SCR Tank level | Data valid but below norma! range, most severe |
| 1761 | 3 | SCR Tank level | Voltage above normal or shorted high |
| 1761 | 4 | SCR Tank level | Voltage below normal or shorted low |
| 1761 | 17 | SCR Tank level | Data valid but below normal, least severe |
| 1761 | 18 | SCR Tank level | Data valid but below normal range |
| 2623 | 3 | Accelerator Pedal channel 2 | Voltage above normal or shorted high |
| 2623 | 4 | Accelerator Pedal channel 2 | Voltage below normal or shorted low |
| 2791 | 4 | EGR valve control | Voltage below normal or shorted low |
| 2797 | 13 | Engine Injector group 1 | Out of calibration |
| 3031 | 2 | SCR Tank Temperature | data erratic or intermittent |
| 3031 | 3 | SCR Tank Temperature | Voltage above normal or shorted high |
| 3031 | 4 | SCR Tank Temperature | Voltage below normal or shorted low |
| 3031 | 18 | SCR Tank Temperature | Data valid but below normal range |
| 3216 | 4 | Afiertreatment intake NOX | Voltage below normal or shorted low |
| 3226 | 2 | Aftertreatment outlet NOX | data erratic or intermittent |
| 3226 | 4 | Aftertreatment outlet NOX | Voltage below normal or shorted low |
| 3226 | 9 | Aftertreatment outlet NOX | Abnormal update rate |
| 3226 | 10 | Aftertreatment outlet NOX | abnormal rate change |
| 3228 | 2 | Aftertreatment outlet gas sensor | data erratic or intermittent |
| 3242 | 2 | DPF intake gas temperature | data erratic or intermittent |
| 3242 | 3 | DPF intake gas temperature | Voltage above normal or shorted high |
| 3242 | 4 | DPF intake gas temperature | Voltage below normal or shorted low |
| 3242 | 15 | DPF intake gas temperature | data valid but above normal range, least severe |
| 3242 | 16 | DPF intake gas temperature | Data valid but above normal range |
| 3246 | 2 | DPF outlet gas temperature | data erratic or intermittent |
| 3246 | 3 | DPF outlet gas temperature | Voltage above normal or shorted high |
| 3246 | 4 | DPF outlet gas temperature | Voltage below normal or shorted low |
| 3246 | 15 | DPF outlet gas temperature | data valid but above normal range, least severe |
| 3246 | 16 | DPF outlet gas temperature | Data valid but above normal range |
| 3251 | 0 | DPF differential pressure | data valid but above normal range, most severe |
| 3251 | 2 | DPF differential pressure | data erratic or intermittent |
| 3251 | 3 | DPF differential pressure | Voltage above normal or shorted high |
| 3251 | 4 | DPF differential pressure | Voltage beiow normal or shorted iow |
| 3251 | 15 | DPF differential pressure | data valid but above normal range, least severe |
| 3251 | 16 | DPF differential pressure | Data valid but above normal range |
| 3360 | 2 | DEF Controller | data erratic or intermittent |
| 3360 | 9 | DEF Controller | Abnormal update rate |
| 3360 | 12 | DEF Controller | Bad device |
| 3360 | 19 | DEF Controller | Data in error |
| 3361 | 2 | DEF Dosing Unit | data erratic or intermittent |
| 3361 | 3 | DEF Dosing unit | Voltage above normal or shorted high |
| 3361 | 4 | DEF Dosing unit | Voltage below normal or shorted low |
| 3361 | 5 | DEF Dosing unit | Current below normal or open circuit |
| 3361 | 7 | DEF Dosing unit | mechanical system not responding |
| 3361 | 9 | DEF Dosing Unit | Abnormal update rate |
| 3361 | 11 | DEF dosing unit | root cause unknown |
| 3361 | 12 | DEF Dosing Unit | Bad device |
| 3362 | 7 | DEF dosing unit input | mechanical system not responding |
| 3363 | 3 | SCR Tank Heater | Voltage above normal or shorted high |
| 3363 | 4 | SCR Tank Heater | Voltage below normal or shorted low |
| 3363 | 5 | SCR Tank Heater | Current below normal or open circuit |
| 3363 | 16 | SCR Tank Heater | Data valid but above normal range |
| 3363 | 18 | SCR Tank Heater | Data valid but below normal range |
| 3489 | 3 | Aftertreatment Air Enable Actuator | Voltage above normal or shorted high |
| 3489 | 4 | Aftertreatment Air Enable Actuator | Voltage below normal or shorted low |
| 3511 | 3 | Sensor Supply Voltage | Voltage above normal or shorted high |
| 3511 | 4 | Sensor Supply Voltage | Voltage below normal or shorted low |
| 3512 | 3 | Sensor supply voltage 4 | Voltage above normal or shorted high |
| 3512 | 4 | Sensor supply voltage 4 | Voltage below normal or shorted low |
| 3514 | 3 | Sensor Supply Voltage 6 | Voltage above normal or shorted high |
| 3514 | 4 | Sensor Supply Voltage 6 | Voltage below normal or shorted low |
| 3555 | 17 | Ambient Air Density | Data valid but below normal, least severe |
| 3597 | 18 | ECU Power Output | Data valid but below normal range |
| 3610 | 2 | DPF outlet pressure | data erratic or intermittent |
| 3610 | 3 | DPF outlet pressure | Voltage above normal or shorted high |
| 3610 | 4 | DPF outlet pressure | Voltage below normal or shorted low |
| 3610 | 16 | DPF outlet pressure | Data valid but above normal range |
| 3667 | 3 | Engine Air shutoff status | Voltage above normal or shorted high |
| 3667 | 4 | Engine Air shutoff status | Voltage below normal or shorted low |
| 3703 | 31 | DPF active regen inhibited by sw | condition exists |
| 3936 | 7 | DPF system | mechanical system not responding |
| 3936 | 15 | DPF system | data valid but above normal range, least severe |
| 4094 | 31 | DEF poor quality | condition exists |
| 4096 | 31 | DEF empty | condition exists |
| 4334 | 2 | SCR dosing reagent pressure | data erratic or intermittent |
| 4334 | 3 | SCR dosing reagent pressure | Voltage above normal or shorted high |
| 4334 | 4 | SCR dosing reagent pressure | Voltage below normal or shorted low |
| 4334 | 16 | SCR dosing reagent pressure | Data valid but above normal range |
| 4334 | 18 | SCR dosing reagent pressure | Data valid but below normal range |
| 4340 | 3 | SCR reagent line heater | Voltage above normal or shorted high |
| 4340 | 4 | SCR reagent line heater | Voltage below normal or shorted low |
| 4340 | 5 | SCR reagent line heater | Current below normal or open circuit |
| 4342 | 3 | SCR reagent line heater 2 | Voltage above normal or shorted high |
| 4342 | 4 | SCR reagent line heater 2 | Voltage below normal or shorted low |
| 4342 | 5 | SCR reagent line heater 2 | Current below normal or open circuit |
| 4344 | 3 | SCR Reagent heater 3 | Voltage above normal or shorted high |
| 4344 | 4 | SCR Reagent heater 3 | Voltage below normal or shorted low |
| 4344 | 5 | SCR Reagent heater 3 | Current below normal or open circuit |
| 4346 | 3 | SCR Reagent heater 4 | Voltage above norma! or shorted high |
| 4346 | 4 | SCR Reagent heater 4 | Voltage below normal or shorted low |
| 4346 | 5 | SCR Reagent heater 4 | Current below normal or open circuit |
| 4360 | 0 | SCR Intake gas temperature | data valid but above normal range, most severe |
| 4360 | 2 | SCR intake gas temperature | data erratic or intermittent |
| 4360 | 3 | SCR intake gas temperature | Voltage above norma! or shorted high |
| 4360 | 4 | SCR intake gas temperature | Voltage below norma! or shorted low |
| 4360 | 10 | SCR intake gas temperature | abnormal rate change |
| 4360 | 15 | SCR intake gas temperature | data valid but above normal range, least severe |
| 4363 | 0 | SCR outlet gas temperature | data valid but above normal range, most severe |
| 4363 | 2 | SCR outlet gas temperature | data erratic or intermittent |
| 4363 | 3 | SCR outlet gas temperature | Voltage above normal or shorted high |
| 4363 | 4 | SCR outlet gas temperature | Voltage below normal or shorted low |
| 4363 | 10 | SCR outlet gas temperature | abnormal rate change |
| 4363 | 15 | SCR outlet gas temperature | data valid but above normal range, least severe |
| 4363 | 16 | SCR outlet gas temperature | Data valid but above normal range |
| 4364 | 18 | SCR conversion Efficiency | Data valid but below normal range |
| 4376 | 3 | SCR reagent return valve | Voltage above normal or shorted high |
| 4376 | 4 | SCR reagent return vaive | Voltage below normal or shorted low |
| 4376 | 5 | SCR reagent return valve | Current below normal or open circuit |
| 4765 | 0 | DOC intake gas temperature | data valid but above normal range, most severe |
| 4765 | 2 | DOC intake gas temperature | data erratic or intermittent |
| 4765 | 3 | DOC intake gas temperature | Voltage above normal or shorted high |
| 4765 | 4 | DOC intake gas temperature | Voltage below normal or shorted low |
| 4765 | 15 | DOC intake gas temperature | data valid but above normal range, least severe |
| 4765 | 16 | DOC intake gas temperature | Data valid but above normal range |
| 4794 | 31 | SCR catalyst system missing | condition exists |
| 4795 | 31 | DPF Missing | condition exists |
| 4796 | 31 | Aftertreatment Catalyst Missing | condition exists |
| 5024 | 10 | Aftertreatment intake NOX | abnormal rate change |
| 5031 | 10 | Aftertreatment outlet NOX | abnormal rate change |
| 5246 | 0 | SCR operator inducement | data valid but above normal range, most severe |
| 5392 | 31 | DEF dosing unit lost prime | condition exists |
| 5394 | 3 | DEF dosing valve | Voltage above normal or shorted high |
| 5394 | 4 | DEF dosing valve | Voltage below normal or shorted low |
| 5394 | 5 | DEF dosing valve | Current below normal or open circuit |
| 5394 | 7 | DEF dosing valve | mechanical system not responding |
| 5480 | 16 | Crankcase breather oil seperator | Data valid but above normal range |
| 5491 | 3 | Crankcase breather oil seperator | Voltage above normal or shorted high |
| 5491 | 4 | Crankcase breather oil seperator | Voltage below normal or shorted low |
| 5491 | 5 | Crankcase breather oil seperator | Current below normal or open circuit |
| 5491 | 7 | Crankcase breather oil seperator | mechanical system not responding |
Похожие:
Коды ошибок Subaru (Субару)
Коды ошибок Renault (Рено)
Коды ошибок Chevrolet (Шевроле)
Коды ошибок Daewoo (ДЭУ)
Понравилась статья? Поделиться с друзьями:
Автор. Специалист по ремонту автомобилей и автоэлектроники. Более 15 лет специализируюсь на установке и настройке бортовых компьютеров, парктроников и другой электроники.
Расшифровка ошибок
Расшифровка кодов ошибок КамАЗ представлена в инструкции программы, которая используется для диагностики. Примеры ошибок:
- 213 — нарушение в работе устройства управления силовым агрегатом;
- 296 — упало давление масляной жидкости;
- 2973 — сбои в системе контроля за давлением воздуха во впускном коллекторе;
- 214 — перегрев масляной жидкости;
- 235 — недостаточное количество охлаждающей жидкости в системе;
- 425 — высокая температура масла;
- 3617 — отсутствует сигнал многоступенчатого переключателя;
- ошибка 4335 — проблемы с подачей воздуха;
- 275 — некорректно работает ТНВД;
- 429 — высокие показатели напряжения в цепи топливного индикатора;
- 351 — нарушение в работе форсунок;
- 415 — невысокий уровень рабочей жидкости;
- 261 — перегрев горючего.
Из чего состоит код ошибки
Первый символ – буква, показывающая на систему, в которой произошла ошибка:
- P – ДВС
- B – кузов
- C – ходовая часть
- U – электрические модули
Второй знак показывает специфику поломки:
- 0 – протокола OBD
- 1; 2 – код производителя
- 3 – зарезервированная информация
Третий символ — тип поломки, среди которых могут быть: подача топлива, система зажигания, проводка, коробка передач и т.д.
4 и 5 символ – порядковый номер ошибки.
Например, на КамАЗ 6520 с двигателем Евро-3 может возникнуть ошибка u0129 – неисправность электрических модулей.
Причина ошибки SPN 3597 FMI2
Ошибка SPN 3597 FMI2 диагностируется у автомобилей КамАЗ с двигателями Евро 3 или 4. Причина – снижение напряжения в электроцепи, аккумуляторе. Такая поломка не имеет большого влияния на работу автомобиля. Чтобы установить точную причину неисправности, необходимо произвести диагностику, как описывалось ранее.
Ошибка SPN 523613 FMI2
Ошибки с буквенным кодом SPN и FMI показывают нарушения в электрических модулях, проводке. Возможная причина ошибки SPN 523613 FMI2 в неправильном дозировании топлива из-за поломки датчиков, или же нарушения давления в системе подачи топлива.
Поломки датчиков
Коды неисправностей датчиков КамАЗа-34334, 6308 и других моделей с двигателем Евро-4:
- 221 — поломка в датчике положения педали, которая отвечает за подачу рабочей жидкости;
- 232 — неисправность датчика, измеряющего атмосферное давление;
- 335 — дефекты в проводке выходного каскада управления лампой;
- 231 — сбой в работе датчика давления наддува на электрический блок управления;
- 124 — фиксация некорректного показателя напряжения;
- 345 — некорректная работа передачи сигнала с индикатора давления отработанных газов;
- 113 — проблемы с частотой вращения распредвала;
- 112 — некорректные показатели, поступающие на блок управления от коленвала;
- 246 — сбои в работе датчика температуры;
- 00550 — неисправность штекера ТНВД.
Неисправности ДВС
Список поломок ДВС на КамАЗе:
- 726 FMI 2 — неисправности в работе индикатора позиции устройства, отвечающего за распределение жидкости;
- SPN 526313 FMI 6 — брак устройства, которое контролирует уровень давления в механизме рампы;
- SPN 520211 FMI 12 — нет сообщения от системы АБС;
- SPN 791 FMI 4 — низкий уровень заряда;
- 523470-2 — нет напряжения в цепи механизма, отвечающего за сброс показателей давления;
- SPN 523613 FMI 16 — износились фильтры очистки рабочей жидкости;
- 77 FMI 0 — высокие обороты двигателя;
- 190-3 — сбой в работе;
- 110-0 — высокий уровень температуры мотора;
- 132-4 — сбой в распределении воздушного потока;
- 653-0 — повреждение в системе питания форсунки.
- SPN 598 FMI 2 – низкое напряжение в цепи
- SPN 523615 FMI 5 – нарушение подачи топлива
- SPN 95 FMI 4 – не поступает информация о частоте вращения коленвала
- SPN 190 FMI 7 – несогласование между показателями датчиков коленвала и распредвала
- SPN 91 FMI 2 – неверные показания датчиков положения 1 и 2 акселераторов
- SPN 84 FMI 2 – в модуль ЕМС не поступает информация о скорости
- SPN 4335 FMI 18 – нарушение работы нейтрализации отработавших газов
- SPN 1071 FMI 12 – неполадки в работе датчика скорости
Другие поломки
| Коды ошибок в системе | Причина поломки |
| SPN 977 FMI 4 | Неисправности в работе цепного механизма кондиционера |
| 98-1 | Превышено количество оборотов коленчатого вала |
| 523601-4 | Низкий уровень топлива и масла |
| 3514-31 | Вышел из строя источник питания |
| 675-4 | Замкнуты форсунки |
| 13688-4 | Реле топливного насоса замкнуло на землю |
| 91-4 | Нечеткий сигнал от датчика, отвечающего за позицию тормозного механизма |
| 171-3 | Эта ошибка расшифровывается как сбой в работе термометра |
| 1072-4 | Клапан был замкнут на землю |
| 111-3 | Сильный сигнал от индикатора уровня антифриза |
| 1188-5 | Отсутствует связь с реле подогрева воздушного потока |
| 110-2 | Датчик, отслеживающий температуру антифриза, работает некорректно |
| 1188-4 | Произошло замыкание на землю в регулировочной цепи клапана давления |
Как сбросить ошибки
Сброс на КамАЗе-4334, 5308 и других моделях можно сделать следующим образом:
- Прогреть двигатель до рабочей температуры.
- Убрать положительную клемму с аккумуляторной батареи на 5-15 минут.
- Подключить клемму обратно к аккумулятору.
- Повернуть ключ зажигания в последнее положение перед запуском мотора от стартера. При этом должны загореться лампочки и указатели, которые расположены на приборной панели.
- Оставить ключ в такой позиции на 1 минуту.
- Вернуть ключ зажигания в первоначальное положение.
Если это не помогло, то следует сделать короткое замыкание в цепи транспортного средства. В этом случае после сброса придется заменить предохранительный элемент.
НЕИСПРАВНОСТИ
None
None
None
None
None
None
None
None
None
None
None
None
None
None
None
None
None
None
None
None
Yellow
Yellow
Yellow
None
Yellow
Yellow
Yellow
None
None
None
None
None
None
None
None
Yellow
None
None
None
None
None
Yellow
None
None
Yellow
Yellow
Yellow
Yellow
Коды ошибок J1939 двигатель Cummins
В современных двигателях широко распространено использование электронных систем управления и диагностики. Такие системы значительно упрощают поиск неисправности внутри дизельного двигателя.
Достаточно только подключить диагностирующее оборудование к соответствующему электронному разъему, и вся информация о состоянии двигателя будет на экране.
Кроме того, многие автомобили, на которых установлены двигатели Cummins, оборудованы системой самодиагностики, благодаря которой можно точно определить неисправность даже без подключения стороннего оборудования.
Однако и в том и в другом случае, взаимодействие электронной диагностики с оператором осуществляется при помощи стандартных кодов. Для того чтобы понимать сигналы диагностической системы, необходимо точно знать, что обозначают коды ошибок двигателя Каменс. Для этого следует разобраться с ними подробнее.
| Коды ошибок в системе | Причина поломки |
| SPN 977 FMI 4 | Неисправности в работе цепного механизма кондиционера |
| 98-1 | Превышено количество оборотов коленчатого вала |
| 523601-4 | Низкий уровень топлива и масла |
| 3514-31 | Вышел из строя источник питания |
| 675-4 | Замкнуты форсунки |
| 13688-4 | Реле топливного насоса замкнуло на землю |
| 91-4 | Нечеткий сигнал от датчика, отвечающего за позицию тормозного механизма |
| 171-3 | Эта ошибка расшифровывается как сбой в работе термометра |
| 1072-4 | Клапан был замкнут на землю |
| 111-3 | Сильный сигнал от индикатора уровня антифриза |
| 1188-5 | Отсутствует связь с реле подогрева воздушного потока |
| 110-2 | Датчик, отслеживающий температуру антифриза, работает некорректно |
| 1188-4 | Произошло замыкание на землю в регулировочной цепи клапана давления |
- 1 Spn 4335 fmi 16 cummins код ошибки
- 2 Электронные системы управления автомобилей КамАЗ
- 3 Коды ошибок камаз 54 90 по тормозам
- 4 Список распространенных проблем
- 5 КОДЫ ОШИБОК ДВИГАТЕЛЯ КАМАЗ 740 -Без рубрики- Грузовое СТО Ремонт грузовых автомобилей
- 6 ЭБУ ISB CM 2150
- 7 Коды поломок
- 8 Расшифровка ошибок
- 9 Поломки датчиков
- 10 Ошибка 7172
- 11 Система диагностики двигателей Камменс
Spn 4335 fmi 16 cummins код ошибки
- 213 — нарушение в работе устройства управления силовым агрегатом;
- 296 — упало давление масляной жидкости;
- 2973 — сбои в системе контроля за давлением воздуха во впускном коллекторе;
- 214 — перегрев масляной жидкости;
- 235 — недостаточное количество охлаждающей жидкости в системе;
- 425 — высокая температура масла;
- 3617 — отсутствует сигнал многоступенчатого переключателя;
- ошибка 4335 — проблемы с подачей воздуха;
- 275 — некорректно работает ТНВД;
- 429 — высокие показатели напряжения в цепи топливного индикатора;
- 351 — нарушение в работе форсунок;
- 415 — невысокий уровень рабочей жидкости;
- 261 — перегрев горючего.
Ошибка spn 520211 fmi 12 Существует несколько сканеров для обнаружения проблем в механизмах транспортного средства, например:
Электронные системы управления автомобилей КамАЗ
Электронная система управления регулирует работу двигателя, ее главная функция – контроль работы аккумуляторной топливной системы (коммон рейл): обеспечивает четкое дозирование впрыскиваемого топлива, что позволяет сделать расход экономичным и снижает уровень дыма, помогает контролировать скорость.
ЭСУ включается в себя электронный блок управления (ЭБУ), электромагнит ТНВД, переключатели режима диагностики и ограничителя скорости, а также множество датчиков.
Многие модели грузовиков КамАЗ оснащены двигателями Cummins, для которых подойдут электронные системы управления Бош. Модели с двигателями Mercedes-Benz комплектуются теми же ЭСУ. На КамАЗ 6520 устанавливаются только 2 модели: Бош MS6.1 и ISB CM 2150.
Благодаря датчикам ЭСУ способна сообщить о неисправности. Каждая поломка имеет свое кодовое название. Например, ошибки КамАЗ 5490-s5 с мерседесовским двигателем, указывают на место поломки и возможную причину.
ЭБУ BOSCH MS 6.1
Двигатели класса Евро-3 (КамАЗ 65115) и выше имеют ЭСУ с блоком управления, обеспечивающим электронное управление ТНВД.
Как рассчитать стоимость ОСАГО самостоятельно? Подбор самой выгодной страховки:
BOSCH MS 6.1 обрабатывает сигналы со всех датчиков ЭСУ, показывая информацию о состоянии двигателя. Анализируя показатели датчиков, ЭБУ влияет на работу рейки ТНВД, отвечающего за дозирование топливной жидкости.
Какой бензин экономичнее?
Блок управления позволяет удаленно регулировать некоторые параметры, например, изменять максимально возможную скорость и т.д. Также он принимает сигналы о неисправностях, показывая определенный код, означающий ту или иную поломку.
ЭБУ ISB CM 2150
ЭБУ ISB CM 2150 необходима для управления двигателем Камминз. Подходит для ISBe, ISDe, ISLe. КамАЗ 43118 выпускается с двигателем Cummins ISLe, для которого подойдет ISB CM 2150.
Так же, как и блок управления Бош, ISB позволяет удаленно регулировать подачу топлива, показывает информацию о неисправности в виде кодов ошибок.
| Коды ошибок в системе | Причина поломки |
| SPN 977 FMI 4 | Неисправности в работе цепного механизма кондиционера |
| 98-1 | Превышено количество оборотов коленчатого вала |
| 523601-4 | Низкий уровень топлива и масла |
| 3514-31 | Вышел из строя источник питания |
| 675-4 | Замкнуты форсунки |
| 13688-4 | Реле топливного насоса замкнуло на землю |
| 91-4 | Нечеткий сигнал от датчика, отвечающего за позицию тормозного механизма |
| 171-3 | Эта ошибка расшифровывается как сбой в работе термометра |
| 1072-4 | Клапан был замкнут на землю |
| 111-3 | Сильный сигнал от индикатора уровня антифриза |
| 1188-5 | Отсутствует связь с реле подогрева воздушного потока |
| 110-2 | Датчик, отслеживающий температуру антифриза, работает некорректно |
| 1188-4 | Произошло замыкание на землю в регулировочной цепи клапана давления |
Коды ошибок камаз 54 90 по тормозам
- Прогреть двигатель до рабочей температуры.
- Убрать положительную клемму с аккумуляторной батареи на 5-15 минут.
- Подключить клемму обратно к аккумулятору.
- Повернуть ключ зажигания в последнее положение перед запуском мотора от стартера. При этом должны загореться лампочки и указатели, которые расположены на приборной панели.
- Оставить ключ в такой позиции на 1 минуту.
- Вернуть ключ зажигания в первоначальное положение.
Коды ошибок камаз 5490 s5 с мерседесовским двигателем spn 4334 Даты выхода на международный рынок не уточняется, но как сообщают официальные источники, КАМАЗ 54901 планируется производить не только для отечественного автопрома, но и на экспорт, в страны Европы.
Список распространенных проблем
SPN 620 fmi 3 – расшифровка ошибки подразумевает напряжение выше нормального значения либо короткое замыкание. Нужно проверить подводящую линию датчика давления, заменить центральный модуль EBS.
SPN 620 fmi 4 – обратная проблема, так как уровень напряжения ниже нормального либо произошло короткое замыкание в системе. Принцип диагностики и ремонта аналогичный предыдущему дефекту.
SPN 171 fmi 4 указывает на землю цепи датчика температуры окружающей среды.
SPN 171 fmi 5 демонстрирует обрыв цепи в этом же месте.
Сколько стоит ОСАГО на ваш автомобиль?
Поможем узнать стоимость и оформить полис без переплат с учетом скидок за КБМ! · Выбор лучшей цены. Скидка 50%. Официальный полис. Экономия времени. Узнайте цену страховки. Экономия до 3500 ₽.
SPN 171 fmi 7 говорит о том, что сигнал температурного датчика находится вне диапазона.
SPN 96 – группа ошибок КАМАЗ 5490 объединяет проблемы с датчиком уровня топлива в баке.
SPN 1087-1088, 1086 и 1089 – категория неполадок с датчиком давления воздуха 1-ом, 2-ом, 3-ем и 4-ом контуре соответственно.
При выводе на экран обозначения SPN 7171, 7172 fmi 4, 5, 7 нужно проверить цепь линии 1 и 2 рулевых клавиш.
SPN 97 fmi 4, 5 говорит о замыкании либо обрыве цепи водяного датчика в топливе машины.
Если проблема коснулась угла рулевого колеса, на дисплее появляется SPN 1807 с соответствующим fmi. Неполадки могут подразумевать неисправности режима распознавания угла, ненормальную частоту или отсутствие надлежащей реакции механической системы.
SPN 1809 – группа кодов сбоев бокового ускорения.
Группа кодов SPN 7002, 7003, 7005, 7006, 7007, 7008, 7009, 7010 указывают на проблемы в работе левого, правого переднего указателя поворота, ПТФ, фар дальнего и ближнего света соответственно. Неполадки возникают вследствие обрыва в цепи.
На КАМАЗ neo может возникнуть проблема с системой давления мочевины adblue. Недостаточный уровень параметра, а также замыкание либо обрыв насоса отображаются посредством вывода на экран кода ошибки SPN 3516 fmi, SPN 4334 fmi 18. Датчик давления мочевины adblue может барахлить – непостоянные либо некорректные сведения. Эта ошибка закодирована в виде SPN 1387 fmi 2.
КОДЫ ОШИБОК ДВИГАТЕЛЯ КАМАЗ 740 -Без рубрики- Грузовое СТО Ремонт грузовых автомобилей
Как расшифровать коды ошибок на камаз? Ошибка 789 на камазе 5490
ЭБУ ISB имеет 2 индикатора диагностики: красный и желтый, указывая на степень критичности неисправности. После нажатия кнопки, как в предыдущем случае, начнет мигать один из индикаторов. Код ошибок этой ЭБУ 3- или 4-значный. Каждый разряд (число) будет оделяться от предыдущего паузой в 2 секунды.
ЭБУ ISB CM 2150
Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории
Со всеми вопросами обращайтесь ко мне!
Задать вопрос эксперту
ЭБУ ISB имеет 2 индикатора диагностики красный и желтый, указывая на степень критичности неисправности. Даты выхода на международный рынок не уточняется, но как сообщают официальные источники, КАМАЗ 54901 планируется производить не только для отечественного автопрома, но и на экспорт, в страны Европы. КАМАЗ 54901: параметры двигателя, трансмиссия и сцепление. Коды ошибок с расшифровкой По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!
Коды поломок
Ошибка SPN Блок управления позволяет удаленно регулировать некоторые параметры, например, изменять максимально возможную скорость и т.д. Также он принимает сигналы о неисправностях, показывая определенный код, означающий ту или иную поломку.
Расшифровка ошибок
Расшифровка кодов ошибок КамАЗ представлена в инструкции программы, которая используется для диагностики. Примеры ошибок:
- 213 — нарушение в работе устройства управления силовым агрегатом;
- 296 — упало давление масляной жидкости;
- 2973 — сбои в системе контроля за давлением воздуха во впускном коллекторе;
- 214 — перегрев масляной жидкости;
- 235 — недостаточное количество охлаждающей жидкости в системе;
- 425 — высокая температура масла;
- 3617 — отсутствует сигнал многоступенчатого переключателя;
- ошибка 4335 — проблемы с подачей воздуха;
- 275 — некорректно работает ТНВД;
- 429 — высокие показатели напряжения в цепи топливного индикатора;
- 351 — нарушение в работе форсунок;
- 415 — невысокий уровень рабочей жидкости;
- 261 — перегрев горючего.
Поломки датчиков
Коды неисправностей датчиков КамАЗа-34334, 6308 и других моделей с двигателем Евро-4:
- 221 — поломка в датчике положения педали, которая отвечает за подачу рабочей жидкости;
- 232 — неисправность датчика, измеряющего атмосферное давление;
- 335 — дефекты в проводке выходного каскада управления лампой;
- 231 — сбой в работе датчика давления наддува на электрический блок управления;
- 124 — фиксация некорректного показателя напряжения;
- 345 — некорректная работа передачи сигнала с индикатора давления отработанных газов;
- 113 — проблемы с частотой вращения распредвала;
- 112 — некорректные показатели, поступающие на блок управления от коленвала;
- 246 — сбои в работе датчика температуры;
- 00550 — неисправность штекера ТНВД.
Неисправности ДВС
- 726 FMI 2 — неисправности в работе индикатора позиции устройства, отвечающего за распределение жидкости;
- SPN 526313 FMI 6 — брак устройства, которое контролирует уровень давления в механизме рампы;
- SPN 520221 FMI 12 — нет сообщения от системы АБС;
- SPN 791 FMI 4 — низкий уровень заряда;
- 523470-2 — нет напряжения в цепи механизма, отвечающего за сброс показателей давления;
- SPN 523613 FMI 16 — износились фильтры очистки рабочей жидкости;
- 77 FMI 0 — высокие обороты двигателя;
- 190-3 — сбой в работе;
- 110-0 — высокий уровень температуры мотора;
- 132-4 — сбой в распределении воздушного потока;
- 653-0 — повреждение в системе питания форсунки.
Другие поломки
| Коды ошибок в системе | Причина поломки |
| SPN 977 FMI 4 | Неисправности в работе цепного механизма кондиционера |
| 98-1 | Превышено количество оборотов коленчатого вала |
| 523601-4 | Низкий уровень топлива и масла |
| 3514-31 | Вышел из строя источник питания |
| 675-4 | Замкнуты форсунки |
| 13688-4 | Реле топливного насоса замкнуло на землю |
| 91-4 | Нечеткий сигнал от датчика, отвечающего за позицию тормозного механизма |
| 171-3 | Эта ошибка расшифровывается как сбой в работе термометра |
| 1072-4 | Клапан был замкнут на землю |
| 111-3 | Сильный сигнал от индикатора уровня антифриза |
| 1188-5 | Отсутствует связь с реле подогрева воздушного потока |
| 110-2 | Датчик, отслеживающий температуру антифриза, работает некорректно |
| 1188-4 | Произошло замыкание на землю в регулировочной цепи клапана давления |
| Коды ошибок в системе | Причина поломки |
| SPN 977 FMI 4 | Неисправности в работе цепного механизма кондиционера |
| 98-1 | Превышено количество оборотов коленчатого вала |
| 523601-4 | Низкий уровень топлива и масла |
| 3514-31 | Вышел из строя источник питания |
| 675-4 | Замкнуты форсунки |
| 13688-4 | Реле топливного насоса замкнуло на землю |
| 91-4 | Нечеткий сигнал от датчика, отвечающего за позицию тормозного механизма |
| 171-3 | Эта ошибка расшифровывается как сбой в работе термометра |
| 1072-4 | Клапан был замкнут на землю |
| 111-3 | Сильный сигнал от индикатора уровня антифриза |
| 1188-5 | Отсутствует связь с реле подогрева воздушного потока |
| 110-2 | Датчик, отслеживающий температуру антифриза, работает некорректно |
| 1188-4 | Произошло замыкание на землю в регулировочной цепи клапана давления |
Поломки датчиков
Коды бывают активными (те, которые сообщают об актуальной, не устраненной ошибке) и неактивными (прошлые ошибки, которые сохранены в памяти электронной системы управления двигателем).
Ошибка 7172
Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории
Со всеми вопросами обращайтесь ко мне!
Задать вопрос эксперту
Коды бывают активными те, которые сообщают об актуальной, не устраненной ошибке и неактивными прошлые ошибки, которые сохранены в памяти электронной системы управления двигателем. Однако её наличие накладывает некоторые ограничения на работу машины она может не заводиться, или могут быть ограничены обороты двигателя. Оборудование и программы для диагностики КамАЗ Евро 4 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!
Система диагностики двигателей Камменс
- Автосканер ДК-5. Это оборудование помогает обнаружить неполадки в работе электронного блока путем считывания и настройки показателей системы управления при помощи компьютера. Этот автосканер можно использовать при температуре до +30°С и относительной влажности воздуха не более 80%.
- Сканер EDS-24. Это программно-аппаратный комплекс, предназначенный для компьютерной диагностики грузового транспортного средства. Он включает в себя адаптер USB с развязкой гальванического типа, что дает возможность осуществлять проверку систем в условиях низкого напряжения.
VCU: ошибка 5490 Желтый цвет – предупреждение. Хотя он и не требует немедленного останова агрегата, все же желтый индикатор сигнализирует о необходимости устранить неисправность при первой же возможности.
