Как поменять прокладку на шевроле ланос

42. Извлеките болты и снимите корпус распределительного вала…

43. …головку блока цилиндров в сборе с впускной трубой и выпускным коллектором…

46. …и удалите масло из резьбовых отверстий в блоке под болты крепления головки.

47. Установите на блок цилиндров новую прокладку, отцентрировав ее по двум направляющим втулкам.

48. Установите головку блока цилиндров в последовательности, обратной снятию, с учетом следующего:

– обязательно замените прокладку головки блока новой, повторное использование ее не допускается;

– обязательно замените новыми болты крепления головки блока, так как они деформируются при затяжке и для повторного использования не пригодны.

Затягивайте болты на холодном двигателе в последовательности, показанной на , в пять этапов: 1-й — затяните болты моментом 25 Н·м (2,5 кгс·м); 2-й — доверните болты на угол 60°; 3-й — дополнительно доверните болты на угол 60°; 4-й — еще дополнительно доверните болты на угол 60°; 5-й — окончательно заверните болты на угол 10°;

– замените новой прокладку приемной трубы системы выпуска отработавших газов, деформируемую при затяжке гаек крепления.

49. Установите все детали и узлы в порядке, обратном снятию.

50. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня привода газораспределительного механизма и замена его натяжного ролика»).

51. Отрегулируйте натяжение ремней привода генератора и насоса гидроусилителя рулевого управления (см. «Проверка и регулировка натяжения ремня привода генератора и насоса гидроусилителя рулевого управления»), а также компрессора кондиционера (см. «Проверка и регулировка натяжения ремня привода компрессора кондиционера»).

52. Отрегулируйте трос привода дроссельной заслонки (см. «Регулировка и замена троса привода дроссельной заслонки»).

↓ Комментарии ↓

1. Устройство автомобиля

1.0 Устройство автомобиля 1.1 Общие сведения об автомобиле 1.2 Паспортные данные 1.3 Ключи автомобиля 1.4. Органы управления 1.5 Отопление (кондиционирование) и вентиляция салона 1.6. Двери 1.7 Ремни безопасности 1.8. Сиденья 1.9 Зеркала заднего вида

2. Рекомендации по эксплуатации

2.0 Рекомендации по эксплуатации 2.1. Правила техники безопасности и рекомендации 2.2. Что нужно иметь в автомобиле 2.3 Обкатка автомобиля 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Подготовка автомобиля к выезду 2.6 Заправка автомобиля бензином 2.7 Использование домкрата 2.8 Буксировка автомобиля 2.9 Корректировка момента зажигания в зависимости от качества бензина

3. Неисправности в пути

3.0 Неисправности в пути 3.1. Двигатель не заводится 3.2 Неисправности системы впрыска топлива 3.3 Пропал холостой ход 3.6. Автомобиль движется рывками 3.7 Автомобиль плохо разгоняется 3.8 Двигатель заглох во время движения 3.9. Упало давление масла 3.10. Перегрев двигателя 3.11. Аккумуляторная батарея не подзаряжается 3.14. Появились посторонние стуки 3.15. Проблемы с тормозами 3.16. Прокол колеса

4. Техническое обслуживание

4.0 Техническое обслуживание 4.1. Общие положения 4.2. Ежедневное обслуживание (ЕО) 4.3. Первое техническое обслуживание (ТО-1) 4.4. Второе техническое обслуживание (ТО-2)

5. Двигатель

5.0 Двигатель 5.1. Особенности конструкции 5.2 Проверка компрессии в цилиндрах 5.3 Снятие и установка брызговиков двигателя 5.4 Замена опор подвески силового агрегата 5.5 Установка поршня первого цилиндра в положение ВМТ такта сжатия 5.6 Снятие, установка и дефектовка маховика 5.7. Замена деталей уплотнения двигателя 5.8. Головка блока цилиндров 5.9 Снятие и установка двигателя 5.10. Ремонт двигателя 5.11. Система смазки 5.12. Система охлаждения 5.13. Система выпуска отработавших газов 5.14. Система питания двигателя 5.15. Система улавливания паров топлива 5.16. Система рециркуляции отработавших газов

6. Трансмиссия

6.0 Трансмиссия 6.1. Сцепление 6.2. Коробка передач 6.3. Приводы передних колес

7. Ходовая часть

7.0 Ходовая часть 7.1. Передняя подвеска 7.2. Задняя подвеска

8. Рулевое управление

8.0 Рулевое управление 8.1. Особенности конструкции 8.2. Рулевая колонка 8.3. Рулевые тяги 8.4. Рулевой механизм

9. Тормозная система

9.0 Тормозная система 9.1 Особенности конструкции 9.2 Возможные неисправности тормозной системы, их причины и способы устранения 9.3 Прокачка гидропривода тормозной системы 9.4 Проверка и регулировка положения педали тормоза 9.5. Главный тормозной цилиндр 9.6. Вакуумный усилитель тормозов 9.7. Замена шлангов и трубок гидропривода тормозов 9.8 Снятие и установка педали тормоза 9.9. Тормозные механизмы передних колес 9.10. Тормозные механизмы задних колес 9.11. Стояночный тормоз

10. Электрооборудование

10.0 Электрооборудование 10.1 Особенности конструкции 10.2. Монтажные блоки 10.3. Аккумуляторная батарея 10.4. Генератор 10.5. Стартер 10.6. Выключатель (замок) зажигания 10.7. Система управления двигателем 10.8. Освещение, световая и звуковая сигнализация 10.9 Замена моторедуктора стеклоочистителя ветрового окна 10.15. Комбинация приборов 10.16. Выключатели панели приборов 10.18. Автомобильная аудиосистема 10.19. Замена датчиков и выключателей

11.0 Кузов 11.1 Особенности конструкции 11.2 Возможные неисправности кузова, их причины и способы устранения 11.3. Снятие, разборка и установка бамперов 11.4 Снятие и установка облицовки радиатора 11.5 Снятие и установка брызговиков колес и подкрылков 11.6 Снятие и установка переднего крыла 11.7 Снятие и установка решетки короба воздухопритока 11.8. Капот 11.9. Двери 11.10. Крышка багажника 11.11. Крышка люка наливной трубы топливного бака 11.12. Сиденья 11.14. Система пассивной безопасности (SRS) 11.15. Зеркала заднего вида 11.16. Панель приборов 11.17. Отопитель и кондиционер 11.18. Арматура салона 11.21. Стеклоочиститель ветрового окна 11.24. Уход за кузовом

12. Колеса и шины

12.0 Колеса и шины 12.1 Технические характеристики 12.2 Маркировка колесных дисков 12.3 Маркировка шин 12.4 Замена колес 12.5 Обкатка шин 12.6 Хранение шин 12.7 Балансировка колес 12.8 Цепи противоскольжения 12.9 Запасное колесо

13. Покупка запасных частей

13.0 Покупка запасных частей 13.1 Моторное масло 13.2 Пластичные смазки 13.3 Охлаждающие жидкости 13.4 Тормозная жидкость 13.5 Топливный фильтр тонкой очистки 13.6 Воздушный фильтр 13.7 Масляный фильтр системы смазки двигателя 13.8 Свечи зажигания

14. Поездка на СТО

14.0 Поездка на СТО

15. Зимняя эксплуатация автомобиля

15.0 Зимняя эксплуатация автомобиля 15.1 Как подготовить автомобиль к зиме 15.2 Рекомендации по пуску двигателя в сильный мороз 15.3 Что полезно купить к зиме 15.4 Полезные зимние советы

16. Подготовка к техосмотру

16.0 Подготовка к техосмотру 16.1 Рекомендации 16.2 Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств 16.3 Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

17. Советы начинающему автомеханику

17.0 Советы начинающему автомеханику 17.1. Техника безопасности при проведении ремонтных работ 17.2. Инструменты 17.3 Перед началом работы 17.4. Восстановление резьбовых соединений

18. Приложения

18.0 Приложения 18.1 Приложение 1. Моменты затяжки резьбовых соединений, H·м 18.2 Приложение 2. Лампы, применяемые на автомобиле 18.3 Приложение 3. Свечи, применяемые на автомобиле 18.4 Приложение 4. Рекомендуемые горюче-смазочные материалы и эксплуатационные жидкости

19. Схемы электрооборудования

19.0 Схемы электрооборудования 19.1 Схема 1. Соединения генераторной установки и системы пуска двигателя 19.2 Схема 2а. Система управления двигателем (начало) 19.3 Схема 2б. Система управления двигателем (продолжение) 19.4 Схема 2в. Система управления двигателем (продолжение) 19.5 Схема 2г. Система управления двигателем (продолжение) 19.6 Схема 2д. Система управления двигателем (продолжение) 19.7 Схема 2е. Система управления двигателем (окончание) 19.8 Схема 3а. Соединения приборов освещения (начало) 19.9 Схема 3б. Соединения приборов освещения (продолжение)

Шевроле Ланос: момент затяжки ГБЦ

На российском автомобильном рынке Шевроле Ланос, который до 2002 года выпускался под брендом Дэу, пользуется немалым спросом в связи с его доступной ценой и неплохими техническими характеристиками. Сборка автомобиля с 2004 года производится в Украине на Запорожском автомобильном заводе, вследствие чего можно отметить альтернативную копию модели под названием ЗАЗ Шанс, которая выпускается на рынок с 2009 года. Как и любой другой автомобиль, данная модель требует регулярного технического обслуживания, а также ремонта в случае возникновения неисправностей и поломок деталей и узлов. При ремонте двигателя особенно важно строго соблюдать предусмотренный для Шевроле Ланос момент затяжки ГБЦ.

Замена прокладки ГБЦ (начало)

Долго я собирался с мыслями, выкраивал время…
Дождался новогодних каникул и отпросился у семьи в гараж 🙂
Причина – весь «передок» и низ двигателя в масле. Пришел к выводу что причиной является плохая герметизация масляного канала между 2 и 3 цилиндрами.

Для наглядности выпускной коллектор снят.

Поддон двигателя, оплетка сильфона, компрессор кондиционера – всё в масле…

Из-за этого был постоянный запах горелого масла, особенно заметный когда въезжаешь в гараж (в салоне не пахло).

Перед началом работы сделал динамометрический ключ:

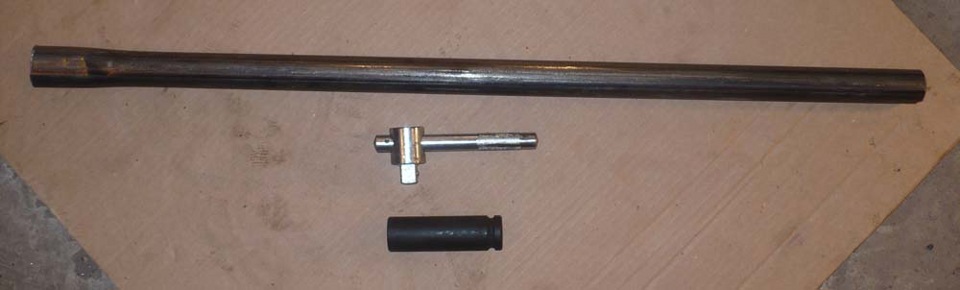

Старенький вороток с трещеткой, отрезок трубы 3/4 и безмен. Безмен предварительно откалибровал, подвесив пластиковое ведро в которое налил 10л воды и поставил отметку карандашом.

Вороток вставляется в трубу (трубу немного сплющил), приматывается СИНЕЙ изолентой и на расстоянии 25см от центра отверстия воротка сверлится отверстие для безмена.

В итоге получается вот такая конструкция (для наглядности показано в тисках):

Тянуть нужно под прямым углом. При усилии 10кг на расстоянии 25см имеем момент 25Н*м (2,5кгс*м).

Для удержания шкива распредвала «сварил» вот такую приспособу:

Шкив коленвала откручивал из ямы при помощи головки «на 17» (высота головки 85мм), короткого воротка и метрового отрезка трубы (при этом пришлось звать помошника чтобы включил 5ю передачу и давил на тормоз).

Для того что-бы открутить шкив насоса гидроусилителя, для удержания шкива приварил к ключу 10-12 кусочек шестигранника «на 10», обточенного до размера 9мм (хотя в книге написано 8).

Слил жидкость, отсоединил все провода и шланги, снял ремень ГРМ, в общем всё по «мурзилке», за исключением одного момента – жидкость с ГУР не сливал и насос ГУР только от блока открутил, но его шланги не разбирал. Ремень можно вытащить и так, а снять саму головку насос не мешает абсолютно.

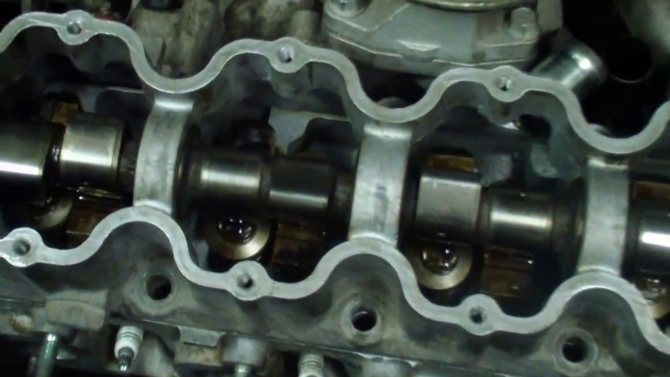

Сняв распредвал, увидел следующее:

На данный момент пробег двигателя 50тык. Когда брал машину был 28. Что лил предыдущий хозяин – не знаю. На 30 и 40 тык. я лил Castrol Magnatec 5w40.
Что могу сказать – особого криминала не увидел, выработка на распредвале и рокерах очень маленькая. «Гуано» было в трубках вентиляции и под заливной крышкой. В самом движке был только темный налет, «мазуты» в движке я не увидел. В общем делаю вывод, что Castrol смазывает нормально а вот моет не супер…

Снимаю головку. Как и ожидалось, никакого уплотнительного кольца вокруг масляного канала нет:

Имел место незначительный нагар:

На предыдущих фото а также на свечах видно что заправку нужно менять:

Заправлял 92 исключительно на заправке «Газпром». Теперь я вижу, что их секрет «хорошего» бензина, на котором машина едет резвее, чем после других заправок – непомерное колличество железосодержащих присадок…

Очистил привалочные поверхности (а также поршня и клапаны):

Поскольку больше 20 фото сайт вставить не дает, данный отчет придется разбить на 2 части.

Замена прокладки ГБЦ в Chevrolet Lanos своими руками: меняем прокладку головки блока цилиндров Шевроле Ланос с фото и видео

Назначение прокладки головки блока цилиндров – герметизировать соединение между головкой и самим блоком цилиндров. Она обслуживает сразу три системы: газораспределительную, систему охлаждения и масляную. Поэтому к ней предъявляются повышенные требования и менять ее необходимо при каждой разборке головки блока цилиндров.

Существует три вида прокладок ГБЦ:

• Асбестовые, идущие в ремкомплекте. Основные преимущества: упругость, устойчивость к высоким температурам, эластичность.
• Безасбестовые быстро восстанавливаются, имеют минимальную усадку материала.
• Металлические считаются самыми качественными и эффективными. При их использовании давление, оказываемое на блок, распределяется по всей поверхности блока.

Замена прокладки выполняется не только при демонтаже ГБЦ, причины могут быть следующие:

• появившиеся протечки охлаждающей жидкости (ОЖ) или масла в месте соприкосновения блока цилиндров с головкой;
• при попадании ОЖ в один из цилиндров, в выхлопных газах появляется белый дым;
• на щупе наблюдается эмульсия белого цвета, что также говорит о попадании ОЖ в цилиндры;
• если испорчена прокладка, пятна масла можно увидеть в расширительном бачке или на поверхности охлаждающей жидкости;
• при попадании выхлопных газов из-за испорченного материала появляются пузырьки в радиаторе или расширительном бачке;
• прогоревшее изделие.

Чтобы избежать проблем с прокладкой, следует не допускать ее прогорания от перегрева и покупать качественные расходные материалы.

Металлическая или паронитовая прокладка ГБЦ: что лучше

Многие автолюбители задаются вопросом, какая прокладка гбц лучше, металлическая или паронитовая. По утверждениям специалистов и автомехаников, металлическая прокладка головки блока цилиндров способна выдержать большие нагрузки сравнительно с прокладкой из армированного паронита.

Если двигатель атмосферный, находится в стоковой комплектации и не планируется его тюнинг, тогда вполне подходящим вариантом становится металло-паронитовая прокладка. Более того, неоспоримым преимуществом такой прокладки выступает способность немного сглаживать мелкие нюансы и неровности прилегающей поверхности.

Также необходимо добавить, что между группами отверстий в прокладках стенки очень тонкие. По этой причине на срок службы металлических или паронитовых прокладок в первую очередь влияет правильность и точность во время установки, а уже потом материал изготовления.

Результатом неправильной установки становится то, что прокладка быстро прогорает, после замены прокладки гбц машина не заводится или раздается стук поршней. Последний случай более характерен для дизельных двигателей, когда поршень может задевать кромку прокладки.

Замена маслосъемных колпачков

ГБЦ получили после мойки и шлифовки. Продуваем головку воздухом. Вынимаем старые маслосъемные колпачки. Места прилегания клапанов притираем специальной пастой. Вставляем новые колпачки и засухариваем клапана. Прикручиваем впускной коллектор. ГБЦ готова к установке.

Причины повреждения и осмотр прокладки ГБЦ

Последствия для двигателя могут быть фатальными, даже если вы за короткое время управляете автомобилем с этой проблемой. Если поломка прокладки игнорируется головки блока цилиндры даже после небольшого пробега требуют капитального ремонта.

Эта неисправность может возникать как в бензиновых, так и в дизельных двигателях, с турбонаддувом или в атмосферных вариантах. Поломка прокладки требует правильной и своевременной диагностики. Проблемой на ранней стадии может быть увеличение расхода топлива, трудности с запуском двигателя и его нестабильная работа, снижение мощности двигателя, падение уровня охлаждающей жидкости в расширительном баке и низкая компрессия в цилиндрах.

Наиболее распространенные причины поломки или выгорания прокладки ГБЦ:

Перегрев двигателя является основной причиной поломки прокладки головки блока цилиндров. блок цилиндров. По разным причинам происходит перегрев двигателя, начиная с выхода из строя системы охлаждения и заканчивая такими явлениями, как детонация или воспламенение двигателя. Как металлические (асбестовые) прокладки, так и паронит в таких условиях обычно не выдерживают повышения температуры при перегреве и выгорании. После такого выгорания прочность прокладки уменьшается и вымывается.

Список последствий перегрева силового агрегата также указывает на кривизну головки цилиндров, а точнее ее плоскость. В повседневной жизни есть определение «дана головка цилиндра». Чаще всего головка блока приводит к перегреву в том случае, когда материалом его изготовления является алюминиевый сплав. Обратите внимание, что чугунные головки более устойчивы к нагреванию, хотя в некоторых случаях могут возникать трещины. Если головка приводится в движение, то такая кривизна устраняется шлифованием. Для профилактических мер (излишне) шлифование Крышка цилиндра Не рекомендуется.

Меняем прокладку головки блока цилиндров Шевроле Ланос своими руками

Часто причиной появления масла на двигателе является прогоревшая прокладка головки блока цилиндров. В этом случае необходима ее замена. На Шевроле Ланос замена прокладки ГБЦ, как и на всех автомобилях, трудоемкое занятие, поэтому многие пользуются в этом случае услугами автосервиса. Но замену можно выполнить своими руками. Помочь правильно осуществить процедуру замены сможет статья с подробной инструкцией и соответствующим видео.

Как проконтролировать качество работы?

Чтобы убедиться в качестве выполненной работы, обязательно проверяйте момент затяжки (для этого пользуйтесь динамометрическим ключом).

При выполнении работы вы должны дождаться момента, когда болт дойдет до своего «предела текучести». Это легко диагностировать. Как только вы выставите необходимый момент затяжки, он не будет меняться.

При этом учтите два важных момента. Если вы увеличивает момент до уровня в 20 кГсм, а болт не проворачивается, то его необходимо менять.

Причина – слишком большая прочность. Если же затянуть болт невозможно и момент все время уменьшается, то его также стоит заменить.

Установка

Посадочное место прокладки ГБЦ на блоке зачищаем наждачной бумагой. Проверяем наличие направляющих. Ставим новую прокладку. ГБЦ устанавливаем осторожно, стараясь не повредить прокладку. После установки ставим постель распредвала и вставляем болты крепления. Притягиваем головку в соответствии с рекомендованным усилием и в определенном порядке.

Нужно ли протягивать гбц после замены прокладки

Вот пришла пора проверить протяжку ГБЦ после 1000км пробега, это для тех кто до сих пор думает что повторная протяжка бред… Все болты были в пределах 80-90Nm, а один на 4 цилиндре и того меньше, вместо необходимых 100Nm. Так вот, повторяю еще раз для всех

кто меняет прокладку ГБЦ.
ПОВТОРНАЯ ПРОТЯЖКА ГБЦ ПОСЛЕ 1000км ОБЯЗАТЕЛЬНАЯ ПРОЦЕДУРА!
Так что имейте ввиду, чтобы потом не жаловались, что через 3 тыщи опять пробило ГБЦ и не орали SOS, тем более протянуть ГБЦ это пол часа делов.

Кстати, частый вопрос про порядок и момент затяжки. Я протягиваю в несколько подходов до 100Nm (один раз пробывал протягивать 110Nm и проблем тоже не было). Последовательность протяжки 40 — 70 — 90 — 100. Между протяжками жду минут по 20-30 пока собираю навесное. Перед последней протяжкой на 100Nm иногда приходится подождать и пару часиков, бывает какой нибудь болт тянется. Порядок протяжки такой

Двигатель автомобиля имеет две важные детали: блок цилиндров и головку блока цилиндров (ГБЦ). А уплотняется их соединение друг с другом прокладкой ГБЦ. Ее основной задачей является герметизация камер сгорания и каналов, по которым циркулирует антифриз. Когда пробита прокладка ГБЦ, в моторе появляются неполадки, о которых мы расскажем в этой статье.

Прокладки ГБЦ, как правило, изготавливаются из тонкого листового металла или из армированного паронита с металлической окантовкой отверстий под камеры сгорания. Между некоторыми отверстиями в прокладке достаточно тонкие стенки, поэтому малейшая ошибка при установке или замене приведет к их быстрому прогоранию.

Самый простой способ проверить, пробита ли прокладка головки блока цилиндров, показан на видео внизу страницы.

Главным залогом долговечности прокладки ГБЦ является идеальная плоскость прилегания у головки и блока цилиндров. Прилегающие поверхности должны быть чистыми, без раковин и шероховатостей.

Вторым важным моментом для продления жизни прокладки будет соблюдение определенного порядка закручивания болтов крепления ГБЦ. Для этого производители моторов, а также изготовители прокладок прилагают схему заворачивания крепежных деталей с указанием момента затяжки.

Как проверить пробита ли прокладка ГБЦ

Прежде чем приступить к рассмотрению непосредственно момента затяжки головки блока цилиндров необходимо понимать, по каким причинам может сниматься ГБЦ. Итак, рассмотрим основные из них:

1. Ремонт двигателя , как капитальный, так и «подкидывание» маслосъемных колец. Для этого требуется снять головку блока, а после сделать правильно затяжку болтов.
2. Одной из болезней Ланосов можно назвать пробой прокладки головки блока . При этом, для ее замены необходимо снимать саму ГБЦ. Стоит отметить, что новая прокладка должна плотно держать герметизацию, поэтому момент затяжки играет большую роль.
3. Прогорание клапанов – веский повод для снятия «головы», поэтому после ремонта потребуется затяжка болтовых соединений.
4. Замена связующих элементов , которая требует демонтажа головки блока.

Примерка прокладки на ГБЦ.

Процесс затяжки и момент затяжки на Шевроле Ланос

Последовательность затяжки болтов головки блока цилиндров.

Причины установлены, по которым необходимо снять головку блока цилиндров и дальше стоит рассмотреть, непосредственно сам процесс и момент затяжки ГБЦ. После установки новой прокладки между головкой и блоком начинаем накручивать болты. Затягивать болты необходимо в определенной последовательности, чтобы ГБЦ плотно прижалась к блоку через прокладку.

Пять этапов затяжки

В процессе затяжки ГБЦ на Ланосе.

Затяжка проводится в пять этапов, которые известны большинству владельцев Ланоса:

1. Болты затягиваются с силой 25 Нм .
2. Поворачиваем болты на 60 градусов , при этом приложив силу 45-50 Нм .
3. Еще раз поворачиваем каждый болт на 60 градусов. В данном случае сила затяжки будет равна 60-65 Нм .
4. Третий раз каждый из болтов стоит повернуть еще на 60 градусов. При этом момент затяжки будет 70-80 Нм .
5. На последнем этапе необходимо сделать доводку и повернуть болты еще на 10 градусов . В последней затяжке момент будет составлять – 85-90 Нм .

Обязательное применение динамометрического ключа!

Окончательная сборка и проверка

Устанавливаем ремень ГРМ, соединяем все датчики и патрубки. Заливаем масло и антифриз. Заводим двигатель. Прогреваем до рабочей температуры до включения вентилятора охлаждения. Он включился. Выключаем двигатель и проверяем уровень антифриза, по необходимости доливаем. Работа закончена.

Что такое прокладка ГБЦ и ее функции?

Основное предназначение прокладки ГБО заключается в увеличении плотности соединения головки блока цилиндров с основной частью. Также данный элемент стабилизирует необходимое для удержания жидкости давление в масляной системе. Поскольку прокладка относится к категории одноразовых деталей, необходимость ее замены возникает при каждом вторжении в упомянутую зону мотора.

Многоразовая эксплуатация прокладки снижает герметичность. Следующие виды прокладок принято считать наиболее востребованными:

• металлические наиболее прочные и долговечные;
• асбестовые, рассчитанные на воздействие высоких температур;
• безасбестовые способны при малейшей деформации сразу же принимать первоначальную форму.

Среди ключевых функций прокладки можно выделить следующие:

• обеспечение оптимального режима выхлопа газов;
• предотвращение попадания светлых примесей в масло;
• защита зоны соединения от появления моторного масла.

Речь идет о неисправности и срочной замене, если хотя бы одна из упомянутых функций не выполняется.

Необходимый инструмент + расходные материалы

Следующий перечень инструментов поможет провести работу оперативно и правильно:

• специальный динамометрический ключ с индикатором;
• штангенциркуль или небольшая линейка;
• набор головок и гаечных ключей;
• головка Torx;
• мягкая металлическая щётка — для очистки поверхности блока, места установки прокладки;
• чистая ветошь.

Также необходимо подготовить расходные материалы. В частности, это новая прокладка и болты ГБЦ. Последние иногда бывают сильно изношены, ведь работают они под высокой нагрузкой и затягиваются с усилием от 80 Н.м и выше. Поэтому желательно будет заменить их.

Как и говорилось выше, существует несколько типов прокладок ГБЦ:

• обычная — при эксплуатации практически не изменяет форму, быстро восстанавливается после незначительных деформаций;
• асбестовая — упругая, эластичная деталь, выдерживает очень высокие температуры;
• металлическая — наиболее надёжная, долговечная.

Конкретный выбор зависит от предпочтений владельца и модели автомобиля. Для иномарок нужно знать VIN модели автомобиля, чтобы указать его в магазине и купить правильную запасную часть. В случае с отечественными машинами достаточно знать модель и марку двигателя.

Покупать прокладку ГБЦ желательно в крупных торговых точках, чтобы избежать подделок. Если оригинальная деталь стоит дорого, экономить на ней не стоит, так как она прослужит значительно дольше неоригинальной продукции. В некоторых случаях можно удовольствоваться дубликатами, произведёнными известными фирмами.

Нужна ли протяжка головки блока цилиндров?

На новых авто протяжка головки блока цилиндров в целях профилактики не обязательна.

Раньше производители обязывали делать эту работу уже при первом ТО, но в новых машинах такая необходимость отпала.

Если же вы – хозяин старого ВАЗа, Москвича или УАЗа, то делать такую работу придется намного чаще.

Необходимость протяжки может возникнуть в нескольких случаях:

При появлении течи масла в месте, где соединяется блок цилиндров и головка. Подобная неисправность может свидетельствовать о послаблении одного или нескольких болтов или же неисправности самой прокладки;

после ремонта. Бывают ситуации, когда ошибки в протяжке допускают «специалисты» на СТО. В этом случае приходится все переделывать;

периодическая проверка. Через 1-2 тысячи километров после ремонта головки блока цилиндров желательно открутить крышку и проверить момент затяжки. Бывают случаи, когда в процессе эксплуатации болты ослабляются.

Осмотр

Осмотр выявил место прогара прокладки ГБЦ. Между третьим и четвертым цилиндрами она пробита. Видно, что на последнем много нагара от масла. К сожалению, у снятой ГБЦ обнаружен серьезный дефект. В свечных колодцах 2-го и 4-го цилиндров стояли футорки или по-другому ввертыши восстановления резьбы. Значит, до нас она была нарушена в связи с чем их и поставили. В итоге нами было рекомендовано установить новую ГБЦ или бывшую в использовании, но в хорошем состоянии.

Нагар на 4-ом цилиндре По сравнению с другими цилиндрами на 4-ом больше нагара

Нарушенная резьба 2-го цилиндра ГБЦ под замену

Клиент привез б/у ГБЦ в хорошем состоянии. Отдаем на мойку и шлифовку по плоскости.

Назначение ремня ГРМ

Новый ремень ГРМ на Шевроле Ланос 1.5

ГРМ – это прочный ремень с зубчатым профилем. Зубцы не позволяют ему проскальзывать на шкивах (на которых тоже имеются зубцы). Назначение его в том, чтобы передавать крутящий момент от коленвала к распредвалу (то есть к валу газораспределения). Кроме того, ремень ГРМ приводит в движение водяную помпу. Постоянное натяжение ремня обеспечивается специальным натяжным роликом, который обязательно должен вращаться плавно, ни в коем случае не заедать и на его поверхности не должно быть никаких загрязнений. В Шевроле Ланос 1.5 этот ремень находится слева от двигателя, его можно увидеть, просто открыв капот автомобиля.

Как выполнять работу?

Учтите, что для качественного выполнения работы вы должны внимательно изучить руководство по ремонту своего авто.

Там четко расписаны правила затяжки головки блока цилиндров, а именно:

Эта информация может понадобиться в том случае, если один или несколько болтов требуют замены.

Да и вообще вопрос болтов для ГБЦ нуждается в детально рассмотрении. Не секрет, что сегодня производители используют более качественные изделия с лучшими характеристиками.

Так, на новых моторах все чаще применяются так называемые пружинные болты, которые достаточно затянуть один раз и больше не трогать. Более того, если нарушить это правило, то крепление, наоборот, будет ослабляться и болт может повредиться.

Многие опытные автолюбители устанавливают качественные прокладки, которые не «усаживаются» со временем. В этом случае вероятность ослабления протяжки можно свести к минимуму.

Процесс замены

Процедура замены прокладки ГБЦ удобнее проводить на смотровой канаве или эстакаде. К процедуре следует подготовиться заранее, приготовив новые расходные материалы и необходимые инструменты:

• набор головок;
• набор ключей;
• динамометрический ключ;
• пассатижи;
• чистые тряпки;
• герметик;
• отвертку;
• тару для слива ОЖ.

Покупая новые расходные материалы, не стоит экономить, поэтому лучше приобретать оригиналы у официальных дилеров или у проверенных поставщиков.

Новый расходный материал

Для выполнения работ лучше привлечь помощника. Демонтировать головку блока цилиндров одному будет затруднительно, так как она довольно тяжелая.

Этапы

1. Если автомобиль после поездки, то нужно перед заменой сбросить давление в системе питания и подождать, пока двигатель остынет.
2. Далее необходимо обесточить машину, отсоединив отрицательную клемму от аккумуляторной батареи.
3. Открутив пробку на сливном отверстии радиатора системы охлаждения и крышку на расширительном бачке, нужно слить охлаждающую жидкость в приготовленную емкость. Затем крышку бачка и сливную следует закрутить обратно.
4. Далее необходимо отсоединить подводящий шланг радиатора отопления, путем ослабления удерживающего хомута, сжав ушки и опустив хомут по шлангу.
5. Затем нужно снять ремешок с шестерни генератора и насоса ГУРа, ослабив крепежные болты.
6. Освободив от болтов установочную планку генератора, нужно отвести его в сторону от двигателя.
7. Далее нужно отсоединить датчики температуры ОЖ и отсоединить от кронштейна держатель жгута проводов. Перерезав ножом хомут, удерживающий шланг, следует отвести жгут в сторону, чтобы он не мешал.
8. Затем отсоединяются провода от датчика концентрации кислорода.
9. Ослабив гайку крепления натяжного ролика и сам ролик, нужно снять ремень механизма газораспределения.
10. Удерживая распределительный вал вставленной отверткой и пассатижами так, чтобы он не прокручивался, следует выкрутить крепежный болт зубчатого шкива и снять шкив с распредвала.
11. Ослабив крепежный хомут, с помощью которого патрубок радиатора крепится к крышке термостата, нужно снять шланг с крышки.
12. Далее нужно демонтировать задний защитный кожух ГРМ.
13. Теперь отсоединяем от питания проводов регулятор холостого хода, а также форсунки.
14. Затем отключаем датчик дроссельной заслонки и все соединения, связанные с ней.
15. Далее нужно отсоединить шланг вентиляционной системы картера от входного коллектора.
16. Сняв с патрубка дроссельного узла, отсоединяем подводящий шланг для воздуха от воздушного фильтра и клапанной крышки головки блока цилиндров.
17. Открутив болты крепления нужно демонтировать воздушный фильтр.

Работы должны проходить на остывшем двигателе.

После окончательной сборки, следует завести двигатель и проверить его работу, а также наличие потеков в месте соединения головки и блока цилиндров. Самостоятельная замена прокладки — продолжительный и трудоемкий процесс, но дает возможность сэкономить на оплате работы мастеров автосервиса. Кроме того, можно получить неоценимый опыт ремонтных работ.

Замена прокладки головки блока цилиндров Нива Шевроле: видео

Любой мотор рано или поздно требует ремонта, особенно когда автомобиль приходится эксплуатировать в тяжёлых условиях, что актуально для джипов, коим и является Нива Шевроле.

Когда надо менять прокладку ГБЦ?

Такую работу придётся производить в том случае, когда прокладка повреждается. Это могут быть трещины или же пробои в прокладке. При повреждении владелец авто будет наблюдать появление воздуха в охладительной системе. Об этом будет также свидетельствовать бурление тосола.

Трещина в прокладке ГБЦ.

Также менять прокладку потребуется, когда не будет достаточной компрессии в камере сгорания. Прокладка может просто износиться в таком случае и уже не сможет выполнять своих функций. Также при появлении трещин антифриз будет попадать в камеру сгорания, что приведёт к нестабильной работе мотора.

Прогорела прокладка ГБЦ на Шниве.

Во всех перечисленных выше случаях замена прокладки будет просто необходима. Если вовремя не произвести замену, то последствия могут быть печальными.

Замена прокладки ГБЦ на Нива Шевроле

Чтобы произвести замену прокладки и правильно её одеть, потребуется приготовить:

• Рожковые ключи на «10» и «13».
• Удлинители.
• Вороток.
• Молоток.
• Динамометрический ключ.
• Трещотки.
• Плоскую отвёртку.

• Снять крышку ГБЦ.
  Демонтируем крышку ГБЦ
• Поставить под мотор ёмкость, куда будет стекать масло и антифриз.
• Отсоединить тросик привода заслонки дросселя.
  Отсоединяем трос привода дроссельной заслонки
• Демонтировать распределительный шкив и корпус подшипников.
  Снимаем корпус подшипников вместе с распределительным валом
• Далее надо отсоединить провода от датчиков антифриза и холостого хода. Отсоединяем провод от датчика регулятора холостого ходаОтсоединяем провод от датчика положения дроссельной заслонкиОтсоединяем провод от датчика температуры охлаждающей жидкости
• Отсоединить разъем питания форсунок.
  Отсоединяем разъем питания форсунок
• Отсоединить кабель от свеч зажигания.
  Отсоединяем провода от свечей зажигания
• Отсоединить трубку впускного коллектора.
  Отсоединяем трубку впускного коллектора
• Отсоединить патрубки охладительной системы.
  Отсоединяем все патрубки охладительной системы
• Отсоединить рожковыми ключами патрубки подачи и слива топлива.
• Демонтировать натяжитель цепи привода со шкива.
  Демонтируем натяжитель цепи привода
• Отсоединить кронштейны крепления ГУР.
  Отсоединяем от двигателя кронштейн ГУР
• Снять ГУР.
• Снять головку блока цилиндров.
  Снимаем ГБЦ

После этого следует удалить старую и поставить новую прокладку, смазав предварительно места её стыковки с мотором герметиком. На этом работу можно считать завершённой. Сборка производится в обратной последовательности.

Устанавливаем новую прокладку

Устройство ГБЦ в автомобиле Шевроле Нива

Свою родословную двигатель Chevrolet Niva ведет от двигателя ВАЗ 21213 объемом 1,7 л. Он имеет такой же диаметр цилиндров – 82 мм и ход поршня 80 мм. Отличия заключаются в конструкции ГБЦ (головки блока цилиндров). Появились гидрокомпенсаторы и однорядная цепь с гидронатяжителем. Сама ГБЦ отлита из алюминиевого сплава и предназначена для крепления газораспределительного механизма, клапанов, свечей и формировании оптимальной камеры сгорания в цилиндрах. Такая головка получила индекс 21214, она выпускается с 2003 года.

Важно! ГБЦ, распредвал, механизм натяжителя в моторах ВАЗ 21214 отличаются от модификаций 21213 и 2121 и не взаимозаменяемы.

Прокладка между головкой и блоком двигателя выполняет следующие функции:

• уплотнение каналов охлаждения двигателя;
• герметизация масляного канала подачи в головку блока;
• создание в камерах сгорания оптимального давления газов и препятствие их выходу в блок.

Чтобы обеспечить надежность соединения, прокладка ГБЦ выполняется композитной с металлической основой или цельнометаллчиеской. Привалочные плоскости должны быть ровными, без царапин и раковин, допускается кривизна поверхности не более 0,1 мм.

Что делать, если пробило прокладку ГБЦ

Если по результатам проверки прокладка головки блока цилиндров оказалась пробитой, то у вас не остается никаких вариантов, кроме её замены на новую.

Прокладка ГБЦ не является слишком дорогой деталью. В зависимости от модели авто, материала и фирмы-производителя её цена колеблется в пределах 300-3000 руб. Но это лишь верхняя часть «айсберга».

Как правильно сменить прокладку ГБЦ

Начнем с того, что снятие головки блока цилиндров на некоторых двигателях является сложной и трудоемкой процедурой, требующей слива жидкости, разборки отдельных узлов и агрегатов. При замене прокладки головки блока цилиндров необходимо убедиться, что головка цилиндра имеет наибольшую плоскость контакта с блоком цилиндров.

На соседних поверхностях не допускается загрязнение, глубокие царапины или другие дефекты. Если головка блока была отполирована, то толщина удаляемого слоя с прилегающей поверхности должна учитываться отдельно.

Обязательно соблюдайте рекомендуемую последовательность действий и усилие при затягивании болтов головки блока цилиндров. Для получения точных данных изготовитель двигателя и изготовители прокладок головки цилиндров предоставляют схему крепления для креплений. Рекомендуемый крутящий момент (крутящий момент) также указывается. Добавьте это для замена прокладки Также рекомендуется заменить головку цилиндров крепежными болтами. Отвинчивая следующую затяжку с надлежащей силой, старые шпильки не выдерживают нагрузки, что приводит к поломке болта.

Замена прокладки головки блока цилиндров Chevrolet Lanos 2005 — 2009

Когда купил ланоса, двигатель был немного мокрым, но особо внимания на это не обратил, слышал что у них это болезнь. Так вот недавно одну течь обнаружил и устранил, но как оказалось это не всё потекла прокладка ГБЦ.

Для начала снимаем минусовую клему. Далее сливаем антифриз, для более полного слива я поддомкратил переднюю правую часть, кстати очень плохо что на ланосах нет сливной пробки на блоке.

Далее пишут что нужно снять ремень грм, но я обошелся лишь шкивом распредвала, для этого я отметил маркером ремень и шкив, как видно на фото:

Рекомендую выставлять по меткам, так проще будет собрать, а то у меня немного сместилось и пришлось немного помучаться чтобы одеть шкив.

снимаем шкив вместе с ремнем. Затем открутил выпускной коллектор, для удобства снял левый вентилятор (до этого у меня гремели вентиляторы, для устранения на омеченное место приклеил двусторонний скотч).

Недавно менял прокладку выпускного коллектора, а она уже немного прогорела.

Затем отсоединил всё что подходит к впускному коллектору и головке (шланги охлаждения, фишки с топливных форсунок (в моём сдучае бензиновых и газовых), топливопровод и тд).

Потом открутил болты головки. Крышку клапанов снимать не стал, скинули сначала верхнюю часть головки, на всякий случай поснимал рокера в том порядке, в каком они стояли,

Затем сняли оставшуюся часть головки вместе с впускным коллектором. Нашему взору предстала потекшая прокладка гбц.

Когда снимали головку, что-то сзади её не пускало, как оказалось там 2 болта, они отмечены на фото.

Затем всё было очищено от масла и антифриза.

Установил новую прокладку и нанес герметик на крышку.

Далее собираем всё обратно.
Также папа изготовил, а точнее усовершенствовал, натяжник генератора, за что ему огромное спасибо) теперь натягивать генератор стало очень удобно, странно почему на заводе так не сделали, даже на 21099 так было.

Когда устанавливал шкив распредвала, заметил что надорван ремень грм, хорошо что когда-то его купил, поэтому и его пришлось менять, ну ничего, зато порвался не на трассе.

После замены прокладки гбц троит шевроле ланос

Если двигатель после замены прокладки начал троить — съездите на СТО и проверьте компрессию во всех цилиндрах. Обычно проблема в этом. Тут уже советуем доверить ремонт мастерам на проверенном СТО.

Когда требуется замена?

Замена прокладки ГБЦ может потребоваться в двух случаях. Первый — в случае снятия головки для проведения каких-то ремонтных работ. И второй — это непосредственно смена самой прокладки в случае утраты ею герметичности. В таких случаях говорят, что прогорела прокладка ГБЦ или пробило прокладку ГБЦ.

Подготовительные работы для замены прокладки ГБЦ на Нексии

Производить замену можно самостоятельно, но если с руками у вас все в порядке. При некоторых случаях лучше голову отшлифовать перед установкой новой прокладки, отдав её токарю или в автосервис где есть услуга шлифовки гбц.

Работы по замене займут от 2 часов свободного времени, и большой необходимостью является гараж или закрытое пространство чтобы во вскрытый двигатель ничего не попало.

Инструмент который пригодится для работы, тот же самый что и по замене ремня ГРМ на нексии, плюс набор торцевых ключей от 10-13 и больше. Также тара для слива жидкостей и ветошь.

Шевроле ланос замена прокладки гбц своими руками

Наш Ланос: замена прокладки ГБЦ. Тянуть, или менять и другие дилеммы

Замена прокладки ГБЦ на двигателях Дэу Ланос 1,5 л проводится в нескольких случаях. Как правило, это связано с изменением геометрии головки или прокладки из-за внушительного пробега, но бывает, что заменить прокладку приходится после любого демонтажа головки — для замены сальников клапанов, их ремонта, замены или притирки и еще в ряде случаев. Как поменять прокладку головки блока цилиндров на Ланосе 1,5 л и что для этого нужно, разберемся вместе.

Течет масло из-под головки. Менять ли прокладку

Появление масла на блоке цилиндров в районе сопряжения с головкой не всегда может говорить о необходимости замены прокладки. Если нет других симптомов ее износа, попробуем отделаться малой кровью

Как показывает практика, почти на всех Ланосах с пробегом около 60 тысяч можно наблюдать течь масла из-под прокладки. Перед тем как заменить прокладку и потратить полдня на эту работу, все же стоит внимательно осмотреть двигатель. Конечно, если есть явные признаки нарушения герметичности, такие как:

• уходит антифриз или масло;
• в расширительном бачке появились масляные разводы;
• прорыв выхлопных газов в систему охлаждения, о чем скажет характерный запах при открытом бачке;
• белый густой дым из выхлопной трубы;
• попадание антифриза в картер и образование эмульсии, особенно явно это видно на первых порах под крышкой маслозаливной горловины;
• антифриз выдавливает через расширительный бачок;
• забрасывает свечи маслом, сизый дым из выхлопной трубы при запуске ,

тогда замена прокладки ГБЦ на Ланосе будет вполне оправдана.

Есть и другие случаи. К примеру, болты головки блока имеют плохую привычку вытягиваться после нескольких циклов сильного нагрева и остывания. Особенно, если смена температур происходила быстро. Поэтому и герметичность прокладки могла пострадать. На практике стоит попробовать протянуть болты строго по схеме, желательно с предварительным отпусканием на пол оборота. Для этого обязательно необходим динамометрический ключ. Делаем так:

• сливаем антифриз из системы (по желанию);
• отпускаем динамометрическим ключом все болты на головке в порядке, обратном затяжке на 25 Н·м;
• протягиваем болты по схеме до усилия 15-20 Н·м;
• повторно протягиваем болты до максимальных 80 Н·м.

Бояться не нужно, болты мы не сорвем, если будет следить за показаниями динамометра. В 80% случаев течь масла из-под прокладки головки прекращалась вплоть до следующего демонтажа ГБЦ. Подтяжка болтов будет актуальна для всех 1,5-литровых моторов Ланоса с пробегом от 50 тысяч км.

Как поменять прокладку ГБЦ на Ланосе, видео

Имея умелые руки, набор инструментов и немного свободного времени, замена прокладки ГБЦ на Ланосе может занять от силы два часа с перекурами. Цена работы по замене прокладки на СТО — от $45

Доступ к головке блока на полуторалитровом моторчике Ланоса открыт, места под капотом предостаточно, поэтому имея инструмент и все расходники, замена прокладки ГБЦ не вызовет никаких трудностей. Из инструментов нам понадобится:

• стандартный набор головок и ключей;
• динамометрический ключ;
• пассатижи;
• набор отверток;
• герметик для прокладок;
• емкость для слива антифриза .

Работу выполняем на ровной площадке, желательно иметь доступ под автомобиль. Процесс демонтажа неплохо описан на этом видео, а основные этапы и тонкости мы все же проговорим.

1. Снимаем минусовую клемму с аккумулятора, сливаем антифриз, можно поддомкратить передок справа, чтобы слилось максимум жидкости.
2. В зависимости от наших планов на механизм привода ГРМ, ремень можно снимать полностью, а можно и вовсе не снимать, снять только шкив распредвала, но обязательно пометить его расположение относительно ремня.
3. Выставляем механизм привода ГРМ по меткам, откручиваем и сдергиваем шкив распредвала.
4. Откручиваем выпускной коллектор, аккуратно отсоединяем его от головки.
5. Любуемся состоянием прокладки, желательно ее поменять независимо от состояния.
6. Отключаем от головки шланги системы охлаждения и топливопроводы.
7. Снимаем клапанную крышку, вынимаем рокера и укладываем их по порядку, чтобы не перепутать местами. Желательно их пометить.
8. В задней части головки есть два болта крепления к кронштейну, откручиваем их.
9. Снимаем головку, оцениваем состояние прокладки.
10. Тщательно очищаем блок цилиндров, поршни и гильзы от масла или антифриза (кому как повезло).
11. Собираем механизм ГРМ.
12. Наносим небольшой слой герметика на место установки клапанной крышки.
13. Устанавливаем прокладку ГБЦ, совмещая по втулкам и отверстиям в блоке.
14. Аккуратно укладываем головку на место, предварительно откачав масло из колодцев с резьбой под болты шприцем. Сделать это нужно обязательно, поскольку остатки масла могут разрушить блок цилиндров. Масло несжимаемое.
15. Проводим сборку в обратной последовательности, заменив прокладку выпускного коллектора (рекомендуют PMC — артикул P1NC009 или оригинал GM 96181207 ).

При сборке устанавливаем только новые болты, артикул 14-32102-01, цена около 220 гривен за комплект. Отдельное внимание уделяем протяжке болтов головки. Она проходит в пять этапов:

1. Затягиваем болты по схеме до 25 Н·м.
2. Доворачиваем их на 60˚.
3. Повторяем протяжку на тех же 60 градусов по схеме дважды.
4. Протягиваем болты окончательно, довернув их по схеме еще на 10˚.
5. После прогреваем двигатель до рабочей температуры, глушим, ждем, пока он снова полностью остынет и снова протягиваем болты на угол от 30 до 50 градусов.

Установка головки блока цилиндров шевроле ланос

Снятие

Поднимаем автомобиль на подъемнике. Снимаем защиту картера. Сливаем антифриз и масло. Начинаем подготовку к снятию ГБЦ. Откручиваем корпус воздушного фильтра, отсоединяем датчики, катушку зажигания, все патрубки и шланги, подсоединенные к головке блока. Откручиваем выпускной коллектор и клапанную крышку. Снимаем постель распредвала. Раскладываем коромысла в порядке расположения цилиндров. Откручиваем болты ГБЦ и вынимаем головку вместе с впускным коллектором. Кладем ГБЦ на стол и откручиваем впускной коллектор. Вынимаем гидрокомпенсаторы. Рассухариваем клапана. ГБЦ отдаем на проверку по плоскости и опрессовку.

Ремонт головки блока цилиндров Chevrolet Lanos SX

В нижеприведенном фотоотчете для вас представлен ремонт головки блока цилиндров автомобиля всемирно известной марки «Шевроле Ланос SX» без помощи посторонних и специалистов, а напротив собственными силами.

Немного из истории создания авто. Это интересно:

Легкий (субкомпактный) переднеприводный автомобиль с вариантами кузова седан или хетчбэк, разработанный и изначально производившийся компанией Daewoo, был впервые представлен на Женевском автосалоне в 1997 году под именем Daewoo Lanos, как замена Daewoo Nexia. Был спроектирован в сотрудничестве с рядом авторитетных германских и английских инжиниринговых компаний научно-исследовательским центром Daewoo в Уокинге. Кузов автомобиля был разработан итальянским дизайнером Джорджетто Джуджаро (ItalDesign). С вхождением Daewoo в концерн General Motors 30 апреля 2002 года автомобиль начали продавать под маркой Chevrolet. Производство Ланос завершилось в декабре 2020 года.

А теперь вернемся, как говорится, к нашим делам. Детали, которые вам понадобятся для работы:

• Bosal 258-047 — гайка крепления выпускной системы.
• Elring 702.269 — сальник распредвала передний.
• General Motors 96350814 — прокладка выхлопной системы.
• General Motors 94501001 — болт с двухгранной головкой.
• General Motors 96181207 — прокладка коллектора выпускного.
• General Motors 96184840 — прокладка выхлопной системы.
• General Motors 94501001 — болт с двухгранной головкой.
• Ajusa 13079600 — прокладка коллектора впускного.

Вот и все! Заранее вооружитесь всем необходимым!

Перейдем к инструментам. Обязательно имейте при себе вороток (12); удлинитель и головки на «десять», «двенадцать», «тринадцать», «четырнадцать», «пятнадцать», «семнадцать», «девятнадцать» (+ 85мм головки на «пятнадцать» и на «семнадцать»); крестовая отвертка; герметик чёрный; фиксатор шпилек; притирочная паста; рассухариватель клапанов.

Теперь переходим непосредственно к действиям. Итак, поехали!

Для начала уберите защиту, пыльник ремня компрессора кондиционера и затем слейте антифриз — общее название для жидкостей, не замерзающих при низких температурах. Подкрылки возможно оставить, не снимая.

Снимите обязательно ремни привода кондиционера и генератора. Выставьте поршень в положение ВМТ. Насос гидроуселителя — не препятствие для того, чтобы снять голову.

Снимите крышку распредвала. Отвинтите болты и снимите модуль распредвала, уберите старую прокладку. Открутите выпускной коллектор от впускной трубы и вытащите голову.

Поршни, клапаны, к сожалению, все находятся в копати и нагаре. Наблюдаете то же, что и на картинке, налейте очиститель карбюратора — все размокнет. Теперь приложите всю мощь, чтобы все очистить и привести в надлежащий вид.

Аккуратно откручиваем впускной и выпускной коллекторы. Их тоже приводим в надлежащий вид.

Что у нас имеется?! Перед вами толкатели клапанов, компенсаторы и колпачки клапанов вытащите и положите на свежую тряпочку в определенном порядке, когда головка блока цилиндров смотрит на вас выпускным коллектором. Вам легче будет собрать все детали обратно. Вероятность неправильного собирания сведена к нулю. Далее рассухариваем. Для этого возьмите рассухариватель и старый болт крепления головки блока. Подберите к нему подходящую гайку. Вставляете болт в отверстие для него же созданное, цепляете к нему рассухариватель и давите на пружину клапана. «Сухарики» освобождаются. Вынимайте пинцетом. Осторожно, «сухари» разлетаются по всему периметру гаража, если резко отпустить пружину! Снимаемые детали складываем на тряпочку так же.

Напрессовываем новые колпачки с помощью исключительно рук! Если подобьёте молотком или оправкой как на Тазах — колпачку придет конец. Будьте готовы, что могут остаться синяки. Теперь собираем в обратном порядке и засухариваем. Очищаем, вытираем. Собираем в обратном порядке и мажем маслом. Если будете менять прокладки коллекторов, то смажьте с обеих их с обеих сторон тонким слоем графитовой смазки и шпильки крепления коллекторов. Это хорошо скажется на герметизации и прокладка с гайками не сильно пригорят.

Закончили с чисткой двигателя. Ставьте новую прокладку ГБЦ.

Сверху саму ГБЦ в сборе с коллекторами. Еще немного времени и вы — у цели. Уверены, что у вас все получится! Другого варианта просто быть не может, поверьте.

Опору распредвала с нижней стороны чистим и обезжириваем (бензином Б-70). Накладываем на нижнюю сторону опоры герметик. Оставляйте на десять-пятнадцать минут и устанавливайте опору на ГБЦ. Наживляем новые болты крепления ГБЦ и протягиваем. Выдираем старую прокладку крышки распредвала и ставим новую. Устанавливаем крышку распредвала.

Выставляем метки распредвала и коленвала, одеваем ремень ГРМ, регулируем натяжение и всё остальное собираем в обратном порядке. Заливаем антифриз, вкручиваем свечи, устанавливаем на место аккумулятор и подключаем его. Заводим. После первого прогрева двигателя и полного его остывания доворачиваем болты еще 35-50 градусов. Вместе с тем осуществите очистку впускного коллектора, это отнимет у вас примерно час вашего времени. Всё делается очистителем карбюратора.

Осмотр

Осмотр выявил место прогара прокладки ГБЦ. Между третьим и четвертым цилиндрами она пробита. Видно, что на последнем много нагара от масла. К сожалению, у снятой ГБЦ обнаружен серьезный дефект. В свечных колодцах 2-го и 4-го цилиндров стояли футорки или по-другому ввертыши восстановления резьбы. Значит, до нас она была нарушена в связи с чем их и поставили. В итоге нами было рекомендовано установить новую ГБЦ или бывшую в использовании, но в хорошем состоянии.

Нагар на 4-ом цилиндре По сравнению с другими цилиндрами на 4-ом больше нагара

Нарушенная резьба 2-го цилиндра ГБЦ под замену

Клиент привез б/у ГБЦ в хорошем состоянии. Отдаем на мойку и шлифовку по плоскости.

Выводы

Провести затяжку болтов ГБЦ на Шевроле Ланос достаточно просто своими руками. Стоит помнить, что болты затягиваются в строгой последовательности и нарушение данного правила может привести к пробою прокладки.

Думаю многие из тех, кто делал самостоятельно ремонт двигателя A15SMS сталкивались с тем, что нереально найти нормальные моменты затяжки болтов ГБЦ в кгс

,а не доворотах по градусам. Градусы же неудобны тем, что из-за различных технологических допусков, получится неравномерная затяжка, или же будут прослаблены средние болты(что в итоге при такой затяжке и происходит). Потому воспользовавшись динамометрическим ключом со стрелочным указателем и угломером сделал небольшой мануал по соответсвию. этих самых градусов моментам затяжки в
кгс
.
Начнем:1.
Затягиваем болты моментом 2.5
кгс
, есть в любом мануале по Ланьке.
2.
Заворачиваем на 60 град., в итоге мы получаем
момент 4.5-5 кгс3.
Заворачиваем на 60 град., в итоге мы получаем
момент 6-6.5 кгс4.
Заворачиваем на 60 град., в итоге мы получаем
момент 7.0-8.0 кгс
(такой разбег происходит из-за прослабления центральных болтов, поскольку вертим мы все болты на один и тот же сектор)
5.
Заворачиваем на 10 град., в итоге мы получаем
момент 8.3-8.7 кгсЗаводим двигатель, даем прогреться и остыть
(за это время можно прокачать систему ГУР)
6.
Доворачиваем на 30-50 град., получим
момент в районе 8.5-9 кгс
. Я финально затянул все болты на 8.7
кгс
, (максимальный момент при нашей размерности резьбы 10-11
кгс
.) После того как протянули все болты по порядку из мануала, не забываем возвращаться к средним и дотянуть их до нужного значения.

Авто продал
спустя 20 т.км. и пол года — не выдавило ни капли масла ни по стыку блока и ГБЦ, ни по стыку постели распреда и ГБЦ
, что зачастую происходит на заводских ланьках уже к 30 т.км., выводы делайте сами.

Пробило прокладку ГБЦ

Замена прокладки ГБЦ работа нечастая. Но, к сожалению встречается.

Пробита прокладка. Признаки

Если пробита прокладка ГБЦ, то это может быть вызвано следующими причинами.

1. Белый дым из глушителя. Охлаждающая жидкость (антифриз) быстро заканчивается. Это признак того, что пробило прокладку возле канала охлаждения и антифриз попадает в камеру сгорания. А так как в его основе вода, из глушителя начинает выходить белый дым, то есть пар. Антифриз начинает резко уходить из системы охлаждения, температура повышается и может дойти до красной зоны. Если это произошло в дороге, необходимо как можно скорее остановиться и заглушить двигатель. Старайтесь не доводить стрелку на панели приборов до красной зоны, так как это может привести к перегреву головки блока. Остановитесь, дайте двигателю остыть. К сожалению, дальнейшая эксплуатация не рекомендуется. Дело в том, что антифриз, попадая в камеру сгорания, не сгорает и не поддается сжатию. Двигатель начинает детонировать и может даже заглохнуть. Если вы попытаетесь двигаться дальше, то может произойти гидроудар, что повлечет за собой очень серьезную поломку деталей поршневой группы. Ремонт может обойтись в серьезную сумму или даже может потребоваться замена двигателя. Поэтому, мы советуем, если вы заметили такие признаки, срочно запишитесь в сервис и только на эвакуаторе.
2. Второй причиной может быть повышенный уровень масла и его смесь с антифризом в расширительном бачке. Это происходит, когда пробивает масляный канал и антифриз попадает в масляную систему. Смешиваясь с ним, масло разжижается и становится желто-бурого цвета. К сожалению, эта смесь забивает всю систему охлаждения и радиатор отопителя. Промыть ее очень трудно. Возможно, потребуется замена радиатора охлаждения и отопителя. При такой неисправности тоже не рекомендуется эксплуатировать машину.

Перегрев двигателя. Последствия

Перегрев может вызвать трещину в головке блока. Обнаружить ее можно только методом опрессовки. Через нее картерные газы попадают в систему охлаждения, антифриз начинает выдавливать через расширительный бачок. Температура двигателя держится высокой. Трещина возникает если долго ехать с низким уровнем антифриза. В связи с тем, что головка блока сделана из алюминия, при его недостатке ГБЦ перегревается и внутри головки происходит разрыв. Так появляется микротрещина, которая при нагреве расширяется. При ее обнаружении ГБЦ подлежит только замене. Восстановить такую головку невозможно. Чтобы избежать такого дорогостоящего ремонта не допускайте длительного перегрева. При нем могут «залечь» поршневые кольца. Иными словами они прикипают к поршню, перестают двигаться в его канавках и не снимают масло со стенок цилиндров, которое начинает быстро угарать. Расход его сильно увеличивается. Появляется сизый дым из глушителя. Отметим, что рост расхода масла может наступить не сразу. По мере эксплуатации накапливается нагар и кольца теряют подвижность. Наступает момент, когда они перестают снимать масло со стенок цилиндра, что влечет за собой резкое повышение его расхода. А это значит, что предстоит капитальный ремонт двигателя.

Во избежание таких последствий, следите за уровнем антифриза и не допускайте перегрева двигателя.

Какой момент затяжки у болтов ГБЦ на Шевроле Ланос

Модель Ланос, до 2007 года выпускалась под брендом корейской фирмы Daewoo. Автомобиль по праву получил статус народного, поскольку имел низкую стоимость и пользовался особой популярностью, особенно на территории Украины. В ремонте, транспортное средство Ланос достаточно простое, поэтому многие автолюбители ремонтировали силовой агрегат собственными руками.
