Замена свечей зажигания

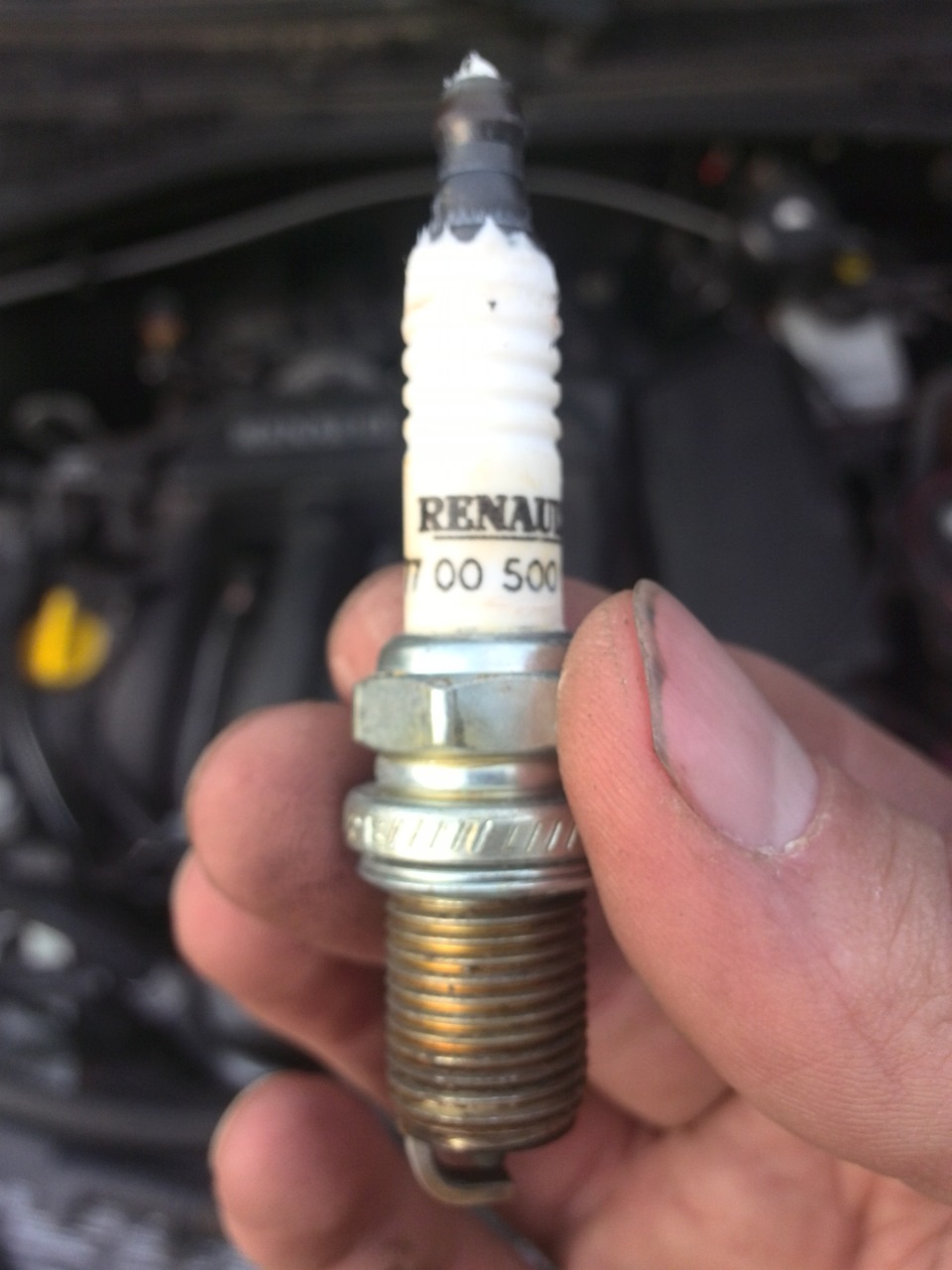

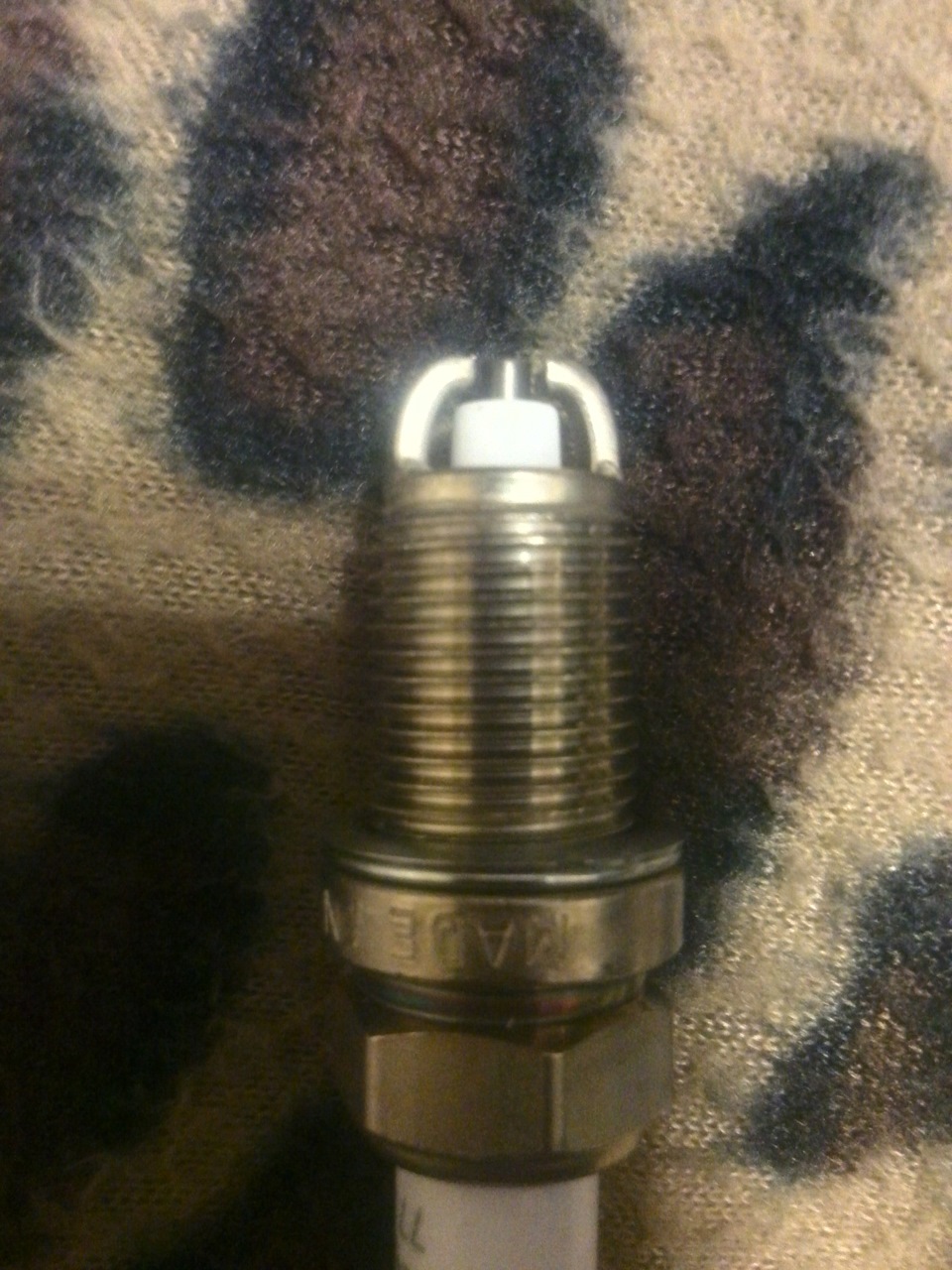

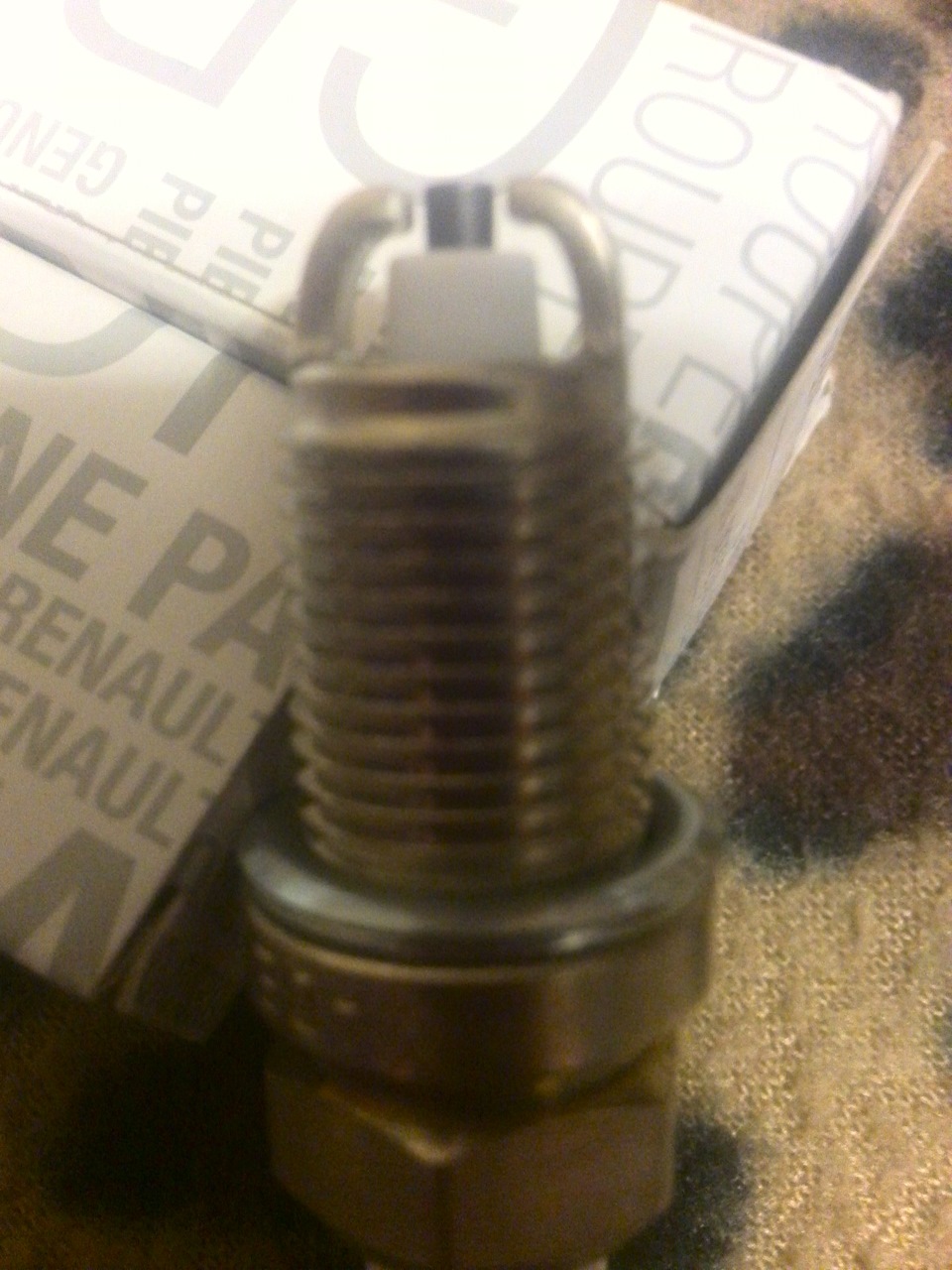

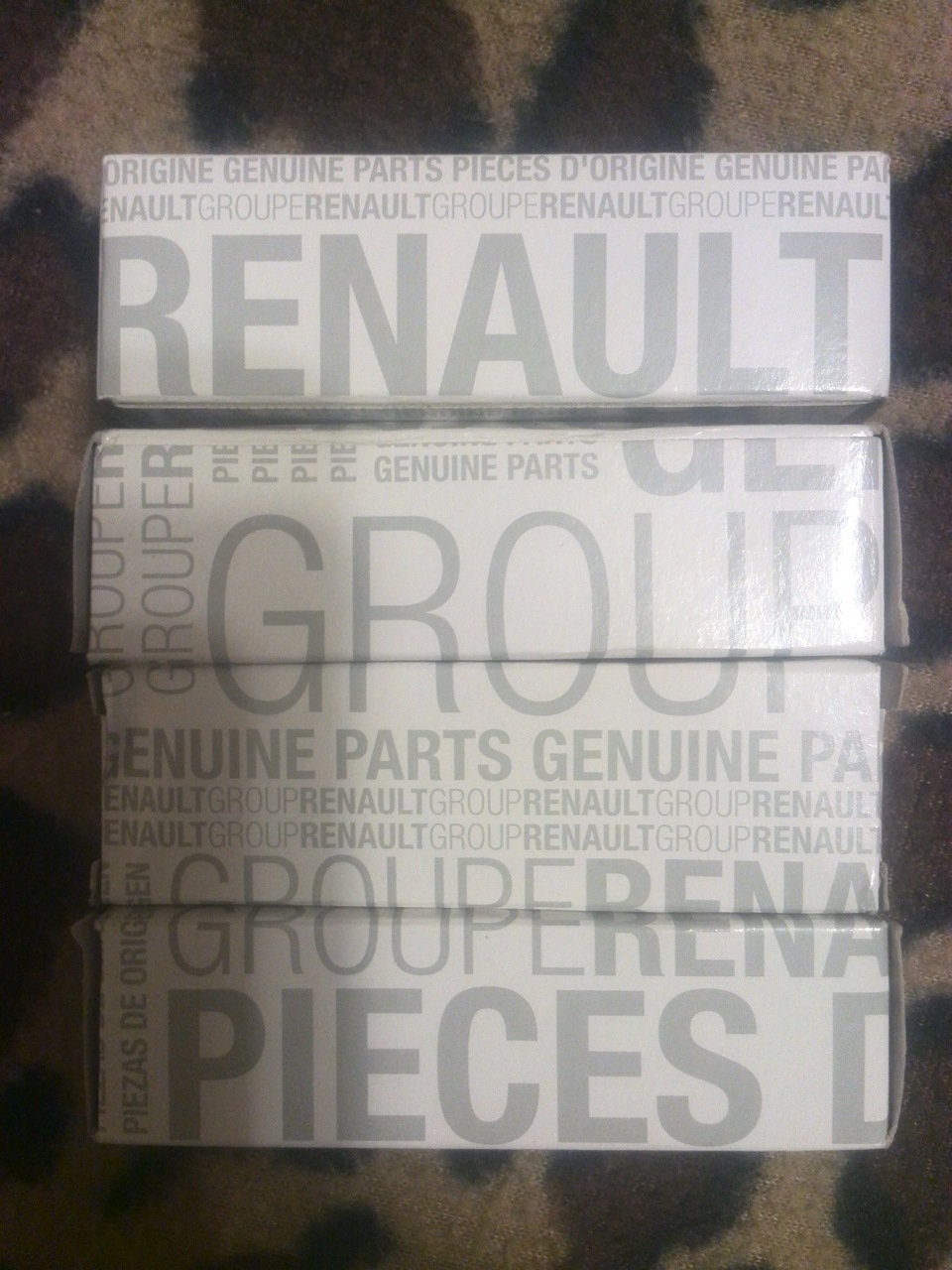

Ничего сложного, делал всё как обычно по книжке. Купил двухконтактные свечи, которые если верить интернету подходят именно для моего 16-клапанного K4M, хотя до этого стояли одноконтактные, почему мне их впарили одноконтактные в предыдущий раз я не понял, наерн подумали что 8-клапанник. Свечи покупал в Логан-шопе в своём городе.

Для выполнения работы потребуется свечной ключ на 16мм (специальный торцовый ключ для отворачивания и извлечения свечей зажигания), у меня такой есть в наборе Force. Желателен также компрессор или шинный насос. Отсоединяем клемму проводов катушки зажигания

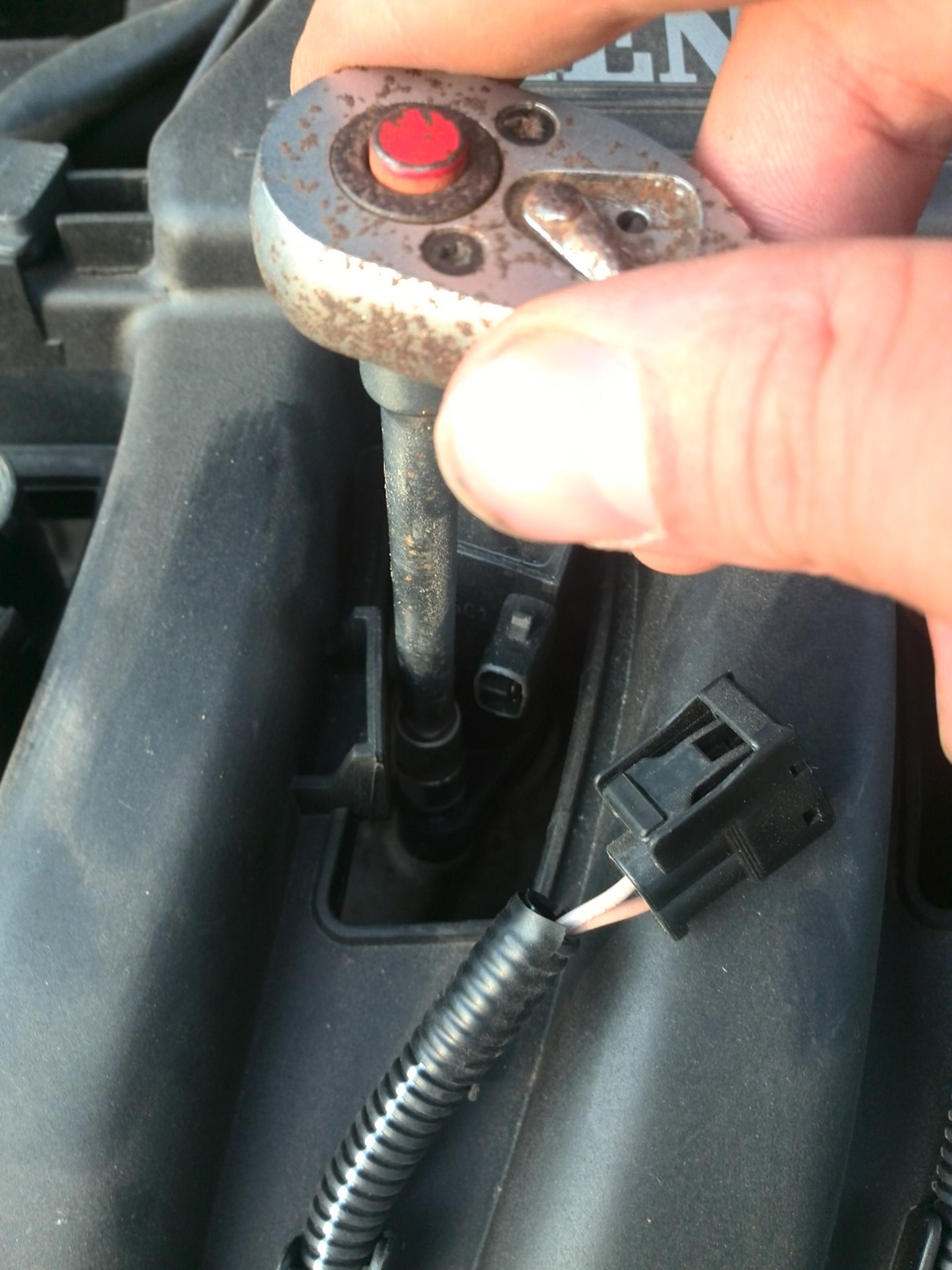

, откручиваем крепящий её болт не помню на сколько )

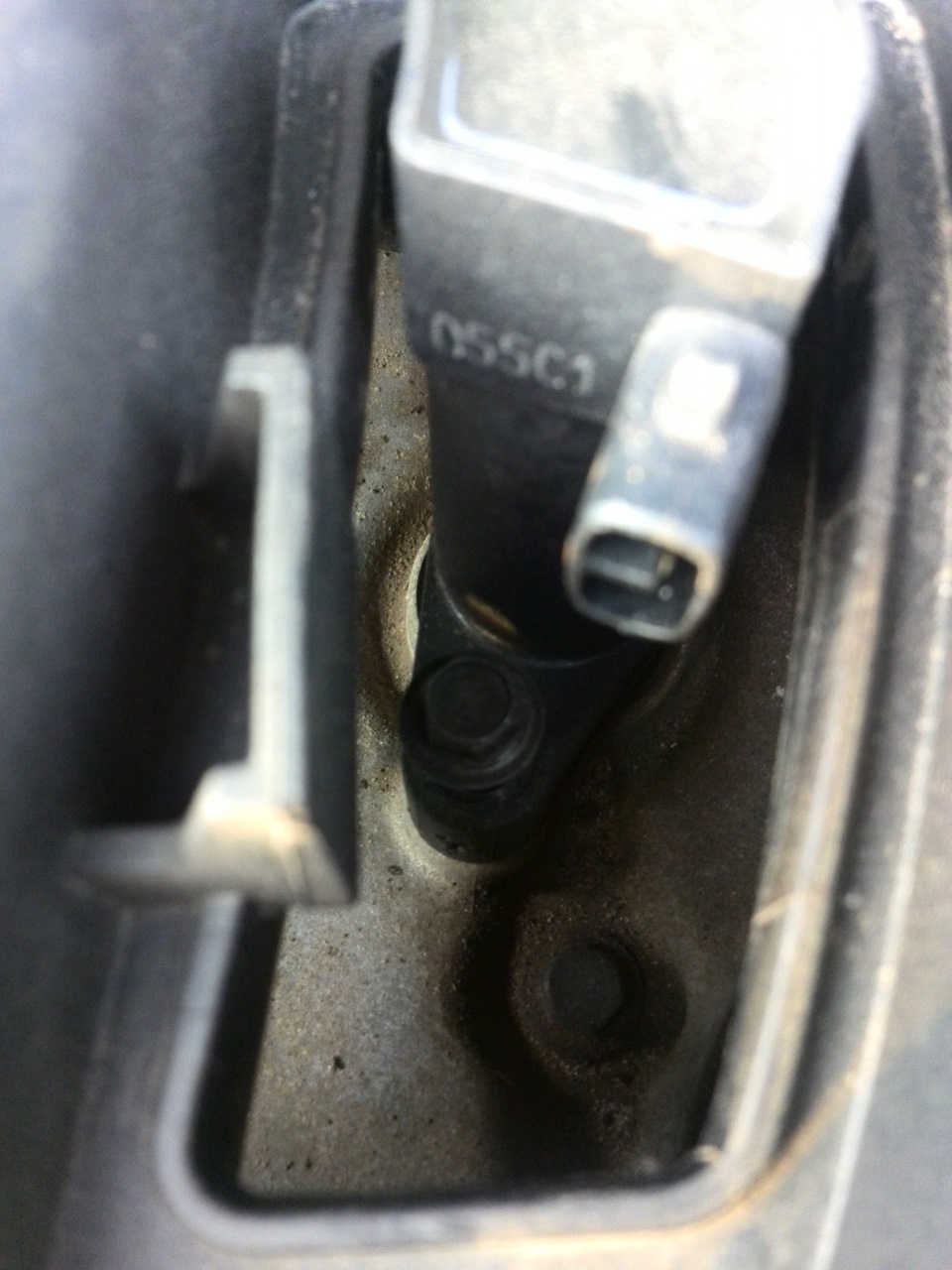

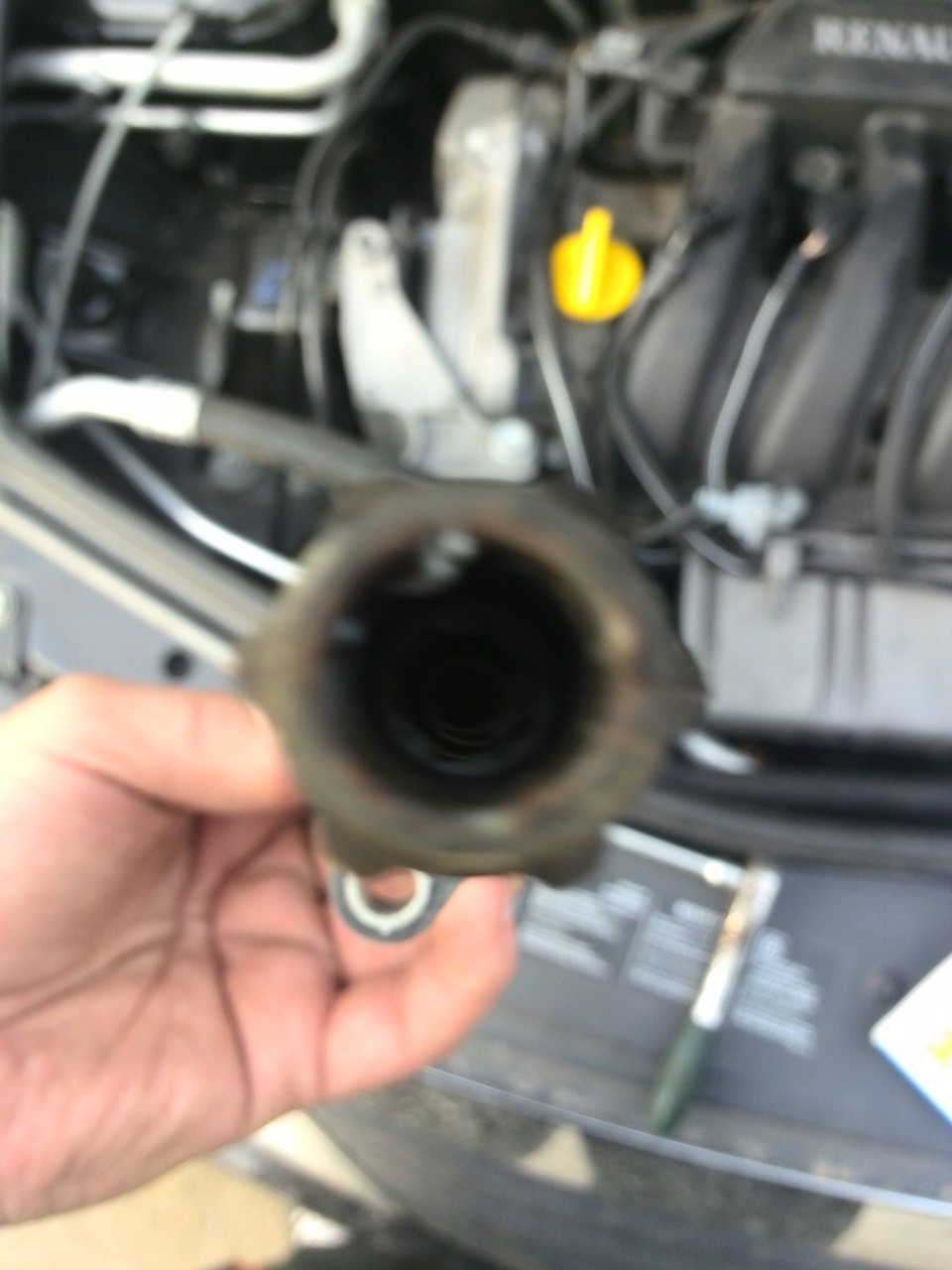

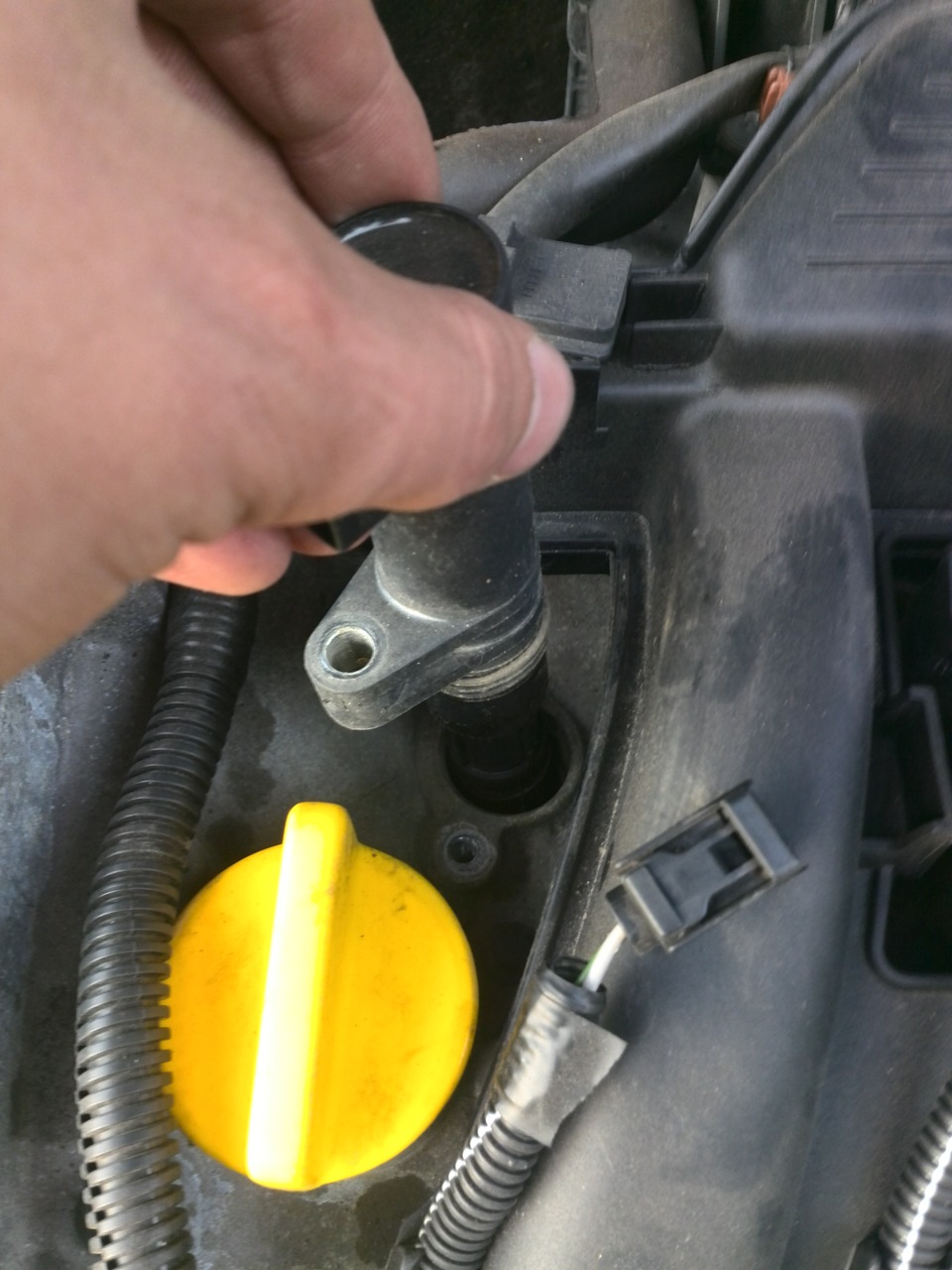

Снимаем катушку зажигания

Протираем ветошью и обдуваем воздухом от компрессора и шинного насоса место установки свечи зажигания (чтобы грязь, песчинки и т.д. не попали в цилиндр после удаления свечи). Свечным ключом на 16 мм отворачиваем свечу зажигания.

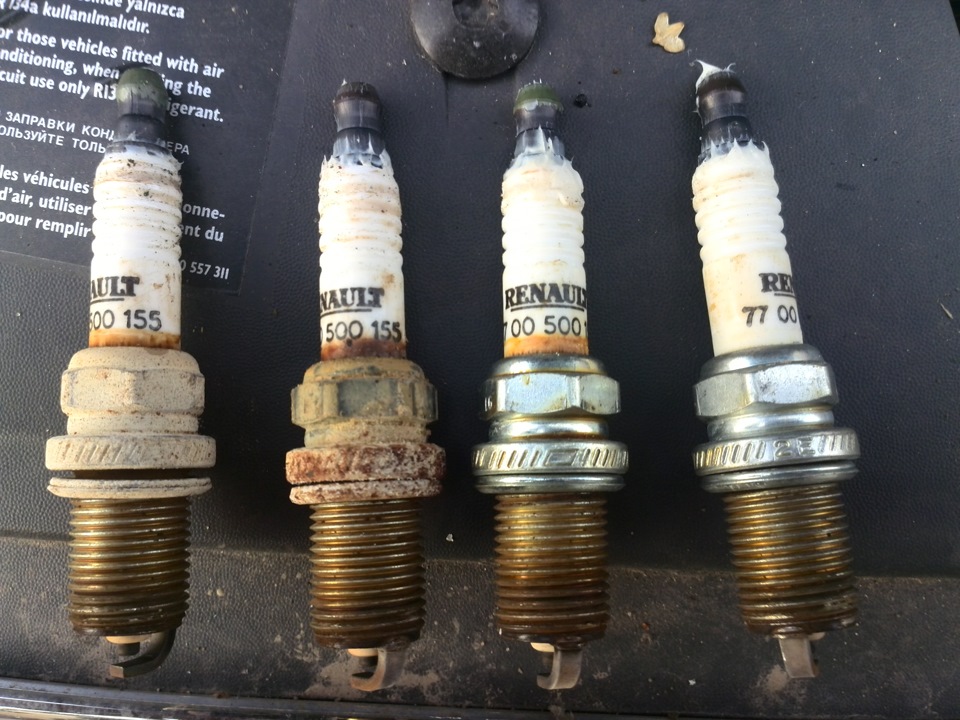

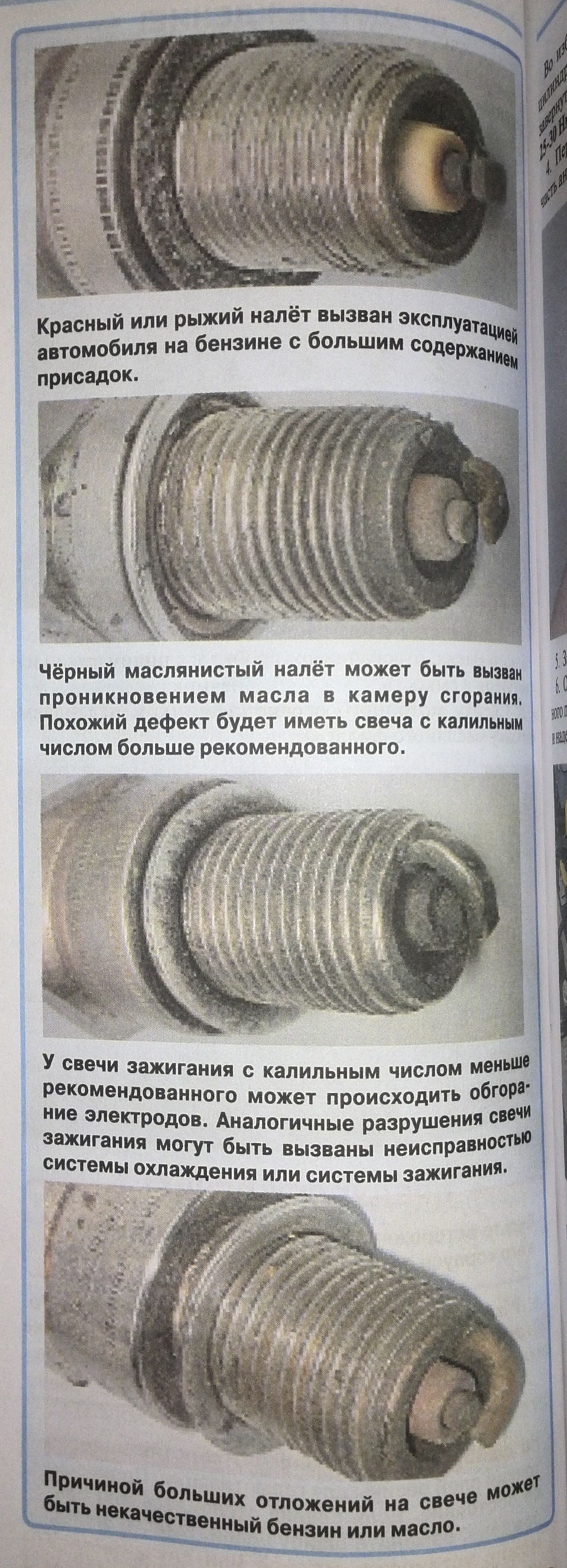

По внешнему виду свечи можно оценить техническое состояние двигателя и его систем. У исправного двигателя изолятор свечи должен иметь серый или коричневатый налёт. Смотрим какой у вас джпег )

Походу у меня самый первый вариант — 2 свечи именно такого цвета, а 2 остальных нормальные. Видимо в 95-ом на ТНК большое количество присадок и это расстраивает ( У этих же двух свечей с нагаром гайка за которую свеча вкручивается и выкручивается стала вообще бело-ржавого цвета с ужасным отваливающимся налётом. Интересно к чему бы это? Из каких цилиндров я их вывернул к сожалению не помню.

Перед установкой свечи желательно нанести на её резьбовую часть антипригарный состав, который я нигде не нашёл в продаже и соответственно не нанёс ) Чтобы не повредить резьбу в головке блока цилиндров, свечу стоит предварительно закрутить от руки а уже потом затягивать моментом 25-30Нм. Перед установкой катушки зажигания желательно равномерно нанести на внутреннюю поверхность её наконечника технический вазелин GRAISSE FLUORE на глубину 2мм, который я также нигде не нашёл в продаже и поэтому не нанёс ) Аналогично заменяем свечи остальных цилиндров.

Замена свечей Рено Логан: периодичность и выбор свеч

Автомобиль Renault Logan впервые сошел с заводского конвейера в 2004 году. Эта модель представлена на рынке сразу несколькими поколениями, оснащаемыми дизельными и бензиновыми силовыми агрегатами. Приобрести машину в автосалонах российских дилеров можно с мотором, работающим на бензине и имеющим объём в 1.4 и 1.6 литра (комплектуются модели первого поколения), 1.6 и 1.2 (комплектуются модели второго поколения). Обозначенные силовые агрегаты повсеместно используются в России, поэтому о свечах для этих движков и пойдёт речь.

Сразу обозначим, что свечи зажигания для обоих поколений модели различаются тем, сколько клапанов имеет мотор. В остальных параметрах чёткого разделения нет, даже с учётом года выпуска автомобиля. Водители, владеющие данной моделью, должны помнить, что оригинальные свечи имеют на коробке маркировку компании Renault. В упаковке может находиться деталь, произведённая Eyquem либо Champion.

Свечи зажигания Рено Логан

Автомобили Рено Логан первого поколения на российском авторынке получили под капот мотор с объёмом 1.4 (K7J) и силовой агрегат 1.6 (K7M, K4M). Первый работает на восьми клапанах. Второй — на шестнадцати. Обновленное поколение модели получило уже популярный мотор 1.6 (K4M) и новый агрегат (встречается гораздо реже) 1.2-литровый движок D4F.

Свечи зажигания для моторов первого поколения модели используется одинаковые. Завод изготовитель комплектует машину с восьмиклапанным мотором свечами, имеющими артикул 7700500168. Шестнадцатиклапанники оснащаются свечами 7700500155. Основное различие в количестве электродов. Если первые свечи зажигания получила два боковых электрода, то вторыетолько один. Все остальные характеристики свечей для Рено Логан, в том числе размер, зазор, калильное число и резьба, идентичны.

В стороне стоит 1.2-литровый мотор D4F, монтируемый в подкапотное пространство в машинах второго поколения. Здесь можно ставить только свечи зажигания Рено Логан с маркировкой 224018760R, имеющие один боковой электрод. Отличия кроются во всех параметрах, в том числе и размере.

Аналоги

В качестве аналогов оригинальной свечи на Логан 1,6 с маркировкой 7700500168 можно использовать:

• продукцию компании Bosch с индексом 0241235751;
• свечи Denso и маркировкой K20TXR.

Тем водителям, которые управляют машинами с мотором в шестнадцать клапанов, при отсутствии возможности или желания отыскать оригинальные свечи для Логана 1,6, можно рассмотреть следующие аналоги:

• свечи Bosch с индексом 0242235666;
• свечи BERU Z 193.

Самыми популярными у владельцев Логана, оснащённого мотором 1.6 и 1.4 литра, считаются свечи японского производителя Денсо IK20TT. Хозяева машин с 1.2-литровым D4F, установленного под капотом второго поколения модели, используют детали этой же марки, но с индексом IXEH20TT. Есть ещё вариант, когда владельцы Рено Логан используют свечи NGK Р с маркировкой 6418.

Когда менять свечи

Периодичность замены свечей на Рено Логан должна соблюдаться на отметке пробега в каждые 15 тысяч. Однако владельцы машины отмечают, что деталь имеет в два раза больший ресурс. Поэтому все ситуации индивидуальны и менять свечи следует при необходимости.

Процесс замены свечей

Так как самым популярным мотором, устанавливаемым на Логан в России, является К4М, то для него и стоит уделить внимание по процессу замены свеч зажигания.

Замена свечей зажигания на Рено Логан начинается со снятия катушек. Естественно, для каждого цилиндра идёт собственная катушка.

Катушки надо очистить от грязи и пыли сильным напором воздуха.

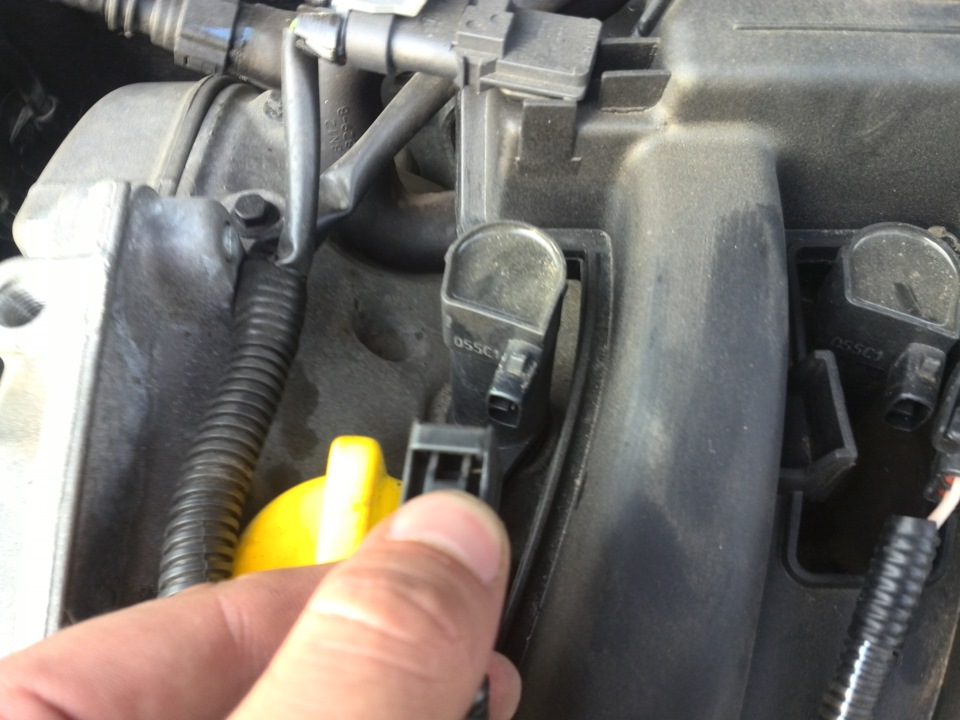

Теперь можно снимать разъёмы. Делается это простым нажатием флажка и оттягиванием самого разъёма вниз.

Провода стоит убрать в сторону, чтобы они не мешались в процессе замены свечей.

Разъёмы сняты, провода убраны, можно откручивать катушки. Для этого лучше всего вооружиться ключом и головой на 8. Зачастую болтами такого диаметра закрепляются катушки.

Когда катушки откручены, остаётся потянуть их вверх. Иногда сделать это легко, а иногда очень трудно, потому что в заводских условиях деталь закрепляется на мастику. Если катушка не идёт, можно прибегнуть к помощи отвёртки и аккуратно поддеть выступ на углу.

Главное, соблюдать аккуратность, так как можно повредить деталь.

Когда катушки изъяты, стоит проверить их на наличие следов масла и воды (быть не должно).

Далее продуваются колодцы, и начинается непосредственно процесс выкручивания старых свечей зажигания. Чтобы снять свечи зажигания на Рено Логан, используется трубчатый свечной ключ на или головка на 16. Может потребоваться приложить небольшое усилие до момента срыва свечи. Дальше процесс идёт легче.

Открученные свечи можно извлечь из колодца любым доступным способом. Идеальный инструмент для этих целей — пинцет.

Помните, что перед установкой новых свечей необходимо проверить электрод на наличие наружных повреждений. Свечи зажигания идут в коробке без специальных защитных чехлов, поэтому очень часто контакты загнуты.

Опускать новые свечи в колодец желательно с помощью специального инструмента, чтобы не бросать их.

Осталось наживить запчасти при помощи ключа до упора, а затем затянуть ключом. Один из элементов — уплотнительное кольцо. Его необходимо обжать. Если под рукой нет динамометрического ключа, то доворот свечи необходимо делать до угла в 90 градусов.

Свечи на месте. Надо поставить катушки. Сначала устанавливаем болт, а затем катушку.

Особенности замены свечей зажигания на Рено Логан

Простая на первый взгляд работа по замене свечей зажигания на автомобиле Рено Логан первого поколения на самом деле не так уж и проста.

В ней есть свои особенности без знания и соблюдения которых можно запросто загубить поршневую двигателя.

Необходимые инструменты

— Колесный насос или компрессор

— Комплект новых свечей зажигания

Например, штатные свечи для двигателей k7j 1,4 л и k7m 1,6 л — Renault 7700500168 (с двумя боковыми электродами) или Renault 7700500155 (с одним боковым электродом).

Подготовительные работы

— Даем двигателю остыть до температуры окружающего воздуха

Это важно, так как вращая свечу (а особенно затягивая ее) на горячем двигателе можно повредить резьбу в свечном отверстии. И тогда поможет только ремонтная футорка вкрученная в головку блока.

— Протираем сухой ветошью высоковольтные провода и их наконечники

— Прочищаем свечной колодец каждой свечи

На двигателе k7j и двигателе k7m автомобиля Рено Логан глубокие свечные колодцы, расположенные в передней его части по ходу автомобиля. В них довольно быстро скапливается грязь, песок и разный мусор, летящий с дороги. Всю грязь из свечных колодцев необходимо тщательно вычистить, так как если при замене свечи песок из колодца через свечное отверстие попадет в камеру сгорания — задир стенки цилиндра обеспечен. Для этого при помощи кисти выметаем всю грязь из колодцев после чего продуваем их сжатым воздухом. Для продувки можно использовать колесный насос или компрессор.

Мусор и песок в свечном колодце двигателя k7j 1,4 автомобиля Рено Логан первого поколения

Особенности замены свечей зажигания на двигателе k7j 1,4 л и k7m 1,6 л автомобиля Рено Логан первого поколения

1. Снимаем наконечник провода со свечи зажигания.

При снятии наконечника нужно взяться за него рукой и тянуть вверх покачивая его из стороны в сторону. Тянуть за провод нельзя иначе можно повредить наконечник.

2. Выкручиваем старую свечу зажигания.

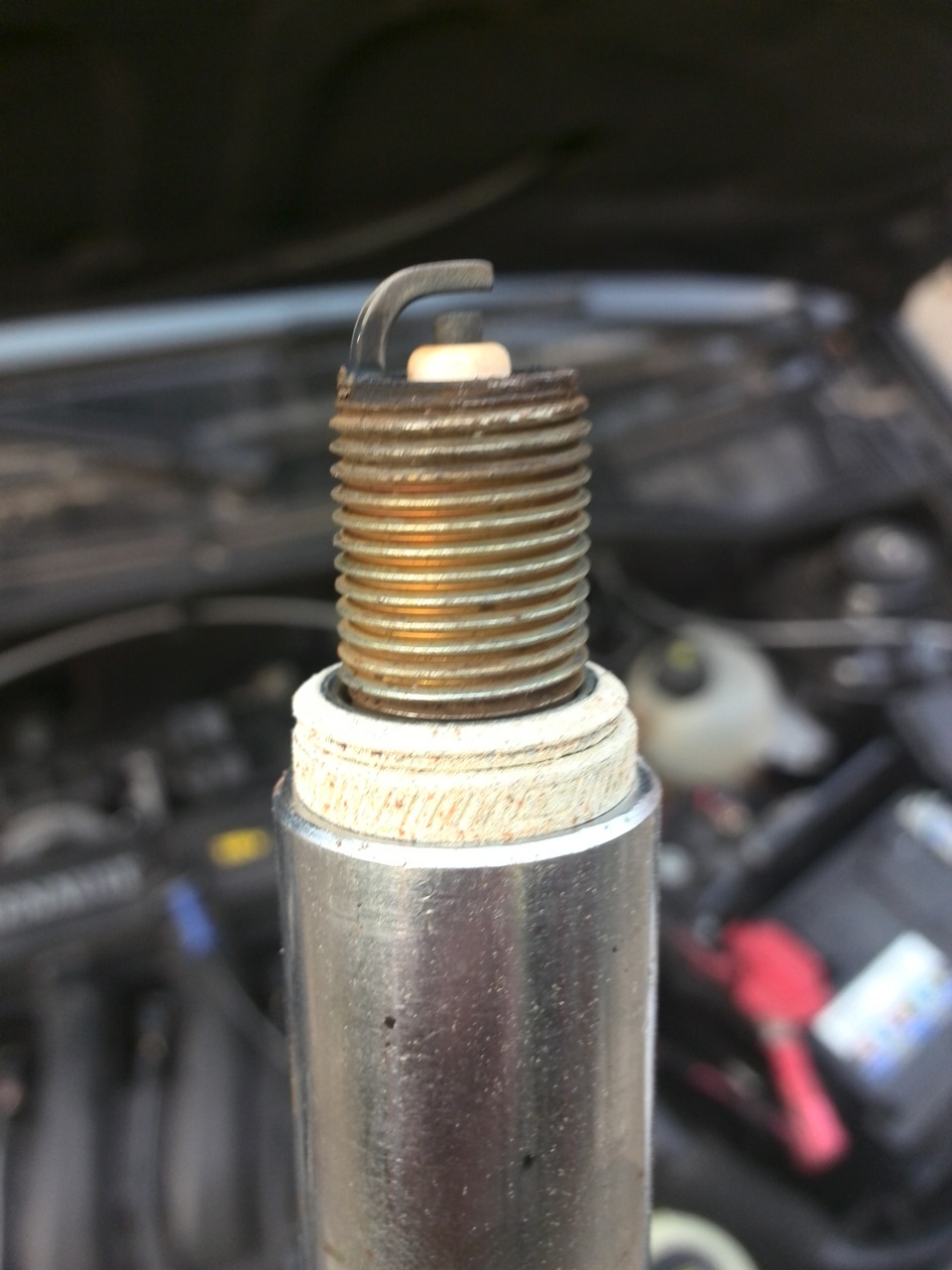

При помощи высокой головки на «16» и воротка выкручиваем старую свечу зажигания.

Замена свечей зажигания на двигателе k7j 1,4 л автомобиля Рено Логан первого поколения

3. Устанавливаем новую свечу зажигания.

Аккуратно рукой вставляем свечу в резьбовое отверстие и заворачиваем на сколько можно. После чего доворачиваем при помощи высокой головки и воротка. Слегка затягиваем. Момент затяжки 25-30 Н.м.

При заворачивании новой свечи необходимо тщательно следить за тем чтобы она пошла строго по резьбе. Если завернуть рукой свечу не получается, нужно проверить ровно ли она установлена. Иначе можно не долго думая «слизать» резьбу в головке блока двигателя после чего замена свечи плавно перетечет в ремонт двигателя.

Повторяем процедуру замены для каждой свечи.

Таким образом при самостоятельной замене свечей зажигания на двигателе автомобиля Рено Логан следует учитывать и строго соблюдать следующие особенности:

— замену свечей нужно производить только на холодном двигателе;

— для замены потребуется высокая головка на «16» или специальный свечной ключ;

— свечной колодец перед выворачиванием свечи должен быть чистым;

— свеча должна быть завернута строго по резьбе.

Примечания и дополнения

— Периодичность замены свечей зажигания на двигателях Рено Логан составляет раз в 15.000 км пробега.

— Если по каким-то причинам все высоковольтные провода были отсоединены от свечей зажигания, то присоединять их обратно нужно в определенном порядке. Провода 1-3-4-2 (номера нанесены на модуле зажигания) к свечам в цилиндрах 4-3-2-1 (первый цилиндр на Логане — это тот, что возле коробки передач).

— Если свечи с одним боковым электродом, нужно проверить зазор между ним и центральным электродом. Он должен находится в переделах 0,9 — 1,0 мм.

Меняем свечи на Рено Логан самостоятельно

Автомобили, выпускаемые под маркой Renault Logan, как правило, поставляются с двигателями, известными под индексами K7M 1.6 и K7J 1.4. Их объём различается, довольно существенно, так что, свечи для них, также, нужно подбирать разные.

Порядок действий

Замена свечей, если вы уже занимались этим когда-то, занимает не более четверти часа.

Перед тем, как начать работу, необходимо подготовить все базовые инструменты.

• самих свечах в количестве четырёх штук,
• пинцете,
• свечном ключике «на шестнадцать»
• и головке «на восемь» с воротком.

Также, помочь в работе может и обычный автомобильный компрессор, который обеспечит прочистку каналов перед выкручиванием свечи. Таким образом, вы защитите цилиндры от попадания туда ненужной грязи.

Видео работы по замене

Процесс в картинках

Снимаем наконечник свечи

Открываем капот автомобиля. Находим провод, который ведёт к свечам, и, взяв его ближе к наконечнику, снимаем его со свечей, на которых он находится. Как мы уже сказали, не забудьте продуть свечные шахты при помощи компрессора.

Свечным ключиком откручиваем свечу

Теперь используем свечной ключик, чтобы выкрутить нужные элементы со своих мест. Извлечь свечу, скорее всего, вам будет намного удобнее посредством специального свечного провода. Внимательно осмотрите свечу. Если на ней видны повреждения, или же вы недовольны работой свечей, то их необходимо заменить новыми.

Старая свеча заменяется новой

Свечи необходимо измерить. Для этого, берётся круглый щуп, которым отмеряется расстояние между зазором, располагающимся между двумя электродами. Рекомендуется, чтобы этот зазор был равен значению в 0,95 с возможными отклонениями в 0,05. Когда зазор оказывается немного меньше или больше, то его необходимо отрегулировать, просто физически воздействуя на него. Подгибать можно исключительно боковой электрод. Дело в том, что неправильное выполнение этой операции может привести к тому, что даже небольшая деформация электрода может привести к полной поломке изоляции свечи, и выхода её из строя.

Устанавливаются новые свечи в обратном разборке порядке.

Когда менять свечи (симптомы)

Симптомы, при которых может потребоваться замена свечей зажигания:

Обратите внимание, что данные симптомы могут также проявляться при засорившемся топливном фильтре и засорившемся воздушной фильтре.

Полезные советы

Отмечается, что при замене свечей, их необходимо сначала затянуть рукой, после чего уже пользоваться специальными инструментами. Также, рекомендуется вращательные движения проводить свечным ключом или же удлинителем, манипулируя при этом исключительно руками. А вот трещотка, в такой ситуации, не должна использоваться. Это же касается и воротка. Суть таких действий состоит в том, что существует опасность повреждения резьбы на свечной шахте, которую очень трудно восстановить обычными ремонтными работами.

Оптимально, провернуть свечи на четверть оборота. Если вы ощущаете проблемный ход свечи, то её нужно выкрутить, и попытаться вкрутить снова. После замены свечей, на них надеваются высоковольтные клеммы. Рекомендуется предварительно смазывать их консистентной смазкой. Рекомендуется применять FLUORINE GREASE, но можно воспользоваться и простым техническим вазелином.

Используем специальные средства

Не забывайте, что у Логана цилиндры мотора имеют нумерацию со стороны маховика.

Нестандартные особенности замены

На рассматриваемых автомобилях есть некоторые особенности замены свечей, которые уместно назвать нестандартными. Мы говорим о том, что со стандартными свечами двигатель может первое время работать с рывками на высоких и низких оборотах. Чтобы устранить проблему, снимите и наденьте клеммы ещё раз.

Индексы свечей зажигания

Если говорить конкретнее, то заводской вариант для автомобилей:

• с мотором на 1,4 литра будет звучать, как EYQUEM RFN 58 LZ,
• а вот его более мощный «собрат» 1,6 литра должен получить свечи под индексом EYQUEM RFC 58 LZ 2E.

Правильно подобранные свечи вместе с соблюдением рекомендаций по обслуживанию автомобиля позволит продлить срок службы вашего двигателя (моторесурс составляет не менее 400 000 км по заявлению Рено).

Рекомендации Рено относительно других расходников:

; ;
1. выбираем правильное моторное масло (5w30 или 5w40).

Особенности выбора

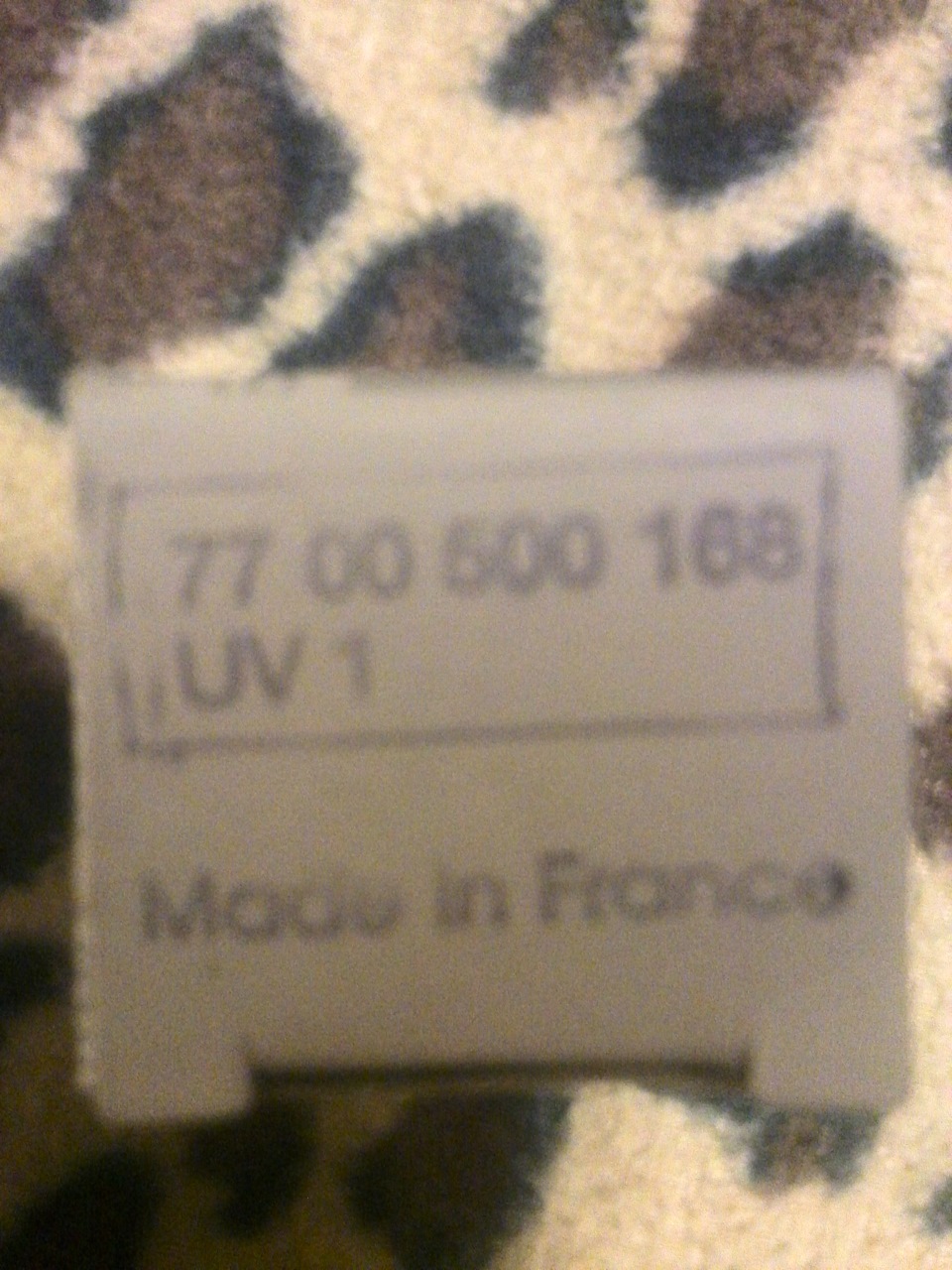

77 00 500 168 Uv 1 — свечи, которые устанавливают с завода на двигатель с объёмом 1.4 литра

77 00 500 155 — свечи, которые устанавливают с завода на двигатель с объёмом 1.6 литра

Такие свечи считаются оптимальными для нашего авто, однако это совсем не значит, что технологии стоят на месте, и нам стоит останавливаться именно на этих моделях. Так что, ничто не мешает нам найти замену от других производителей и с другими индексами. Главное, чтобы эти свечи подходили к нашему авто по всем основным спецификациям. Зачастую, они оказываются даже качественнее, однако, и их цена будет выше.

Но, также, не нужно думать, что любые дорогие свечи, лишь немного схожие с оригинальными, подойдут. В таком случае, есть большая вероятность того, что они навредят двигателю.

Проверенные артикулы свечей 1.4

NGK 6418

Проверенные артикулы свечей 1.6

Beru UXF79

Denso K20TT

Свечи Denso K20TT

Отписывайтесь в комментариях про свой опыт, что устанавливали, какая стала реакция у мотора после этого, ваши общие впечатления. Это будет полезно Французоводам.

Когда вы меняете свечи на Renault Logan с мотором на 1,4 или же 1,6 литра, то должны быть уверенными в том, что на самих свечах видна маркировка Renault. Если вы начинающий автомобилист, то вам нужно знать, что Renault не производит большинство из этих свечей, однако на них указывается соответствие автомобилям, к которым они подходят.

Двигатель Renault Logan

Не стоит использовать свечи, в которых резьбовая часть слишком короткая или же, наоборот, слишком длинная. Дело в том, что длинная резьба может привести к тому, что выступающая часть быстро покроется слоем нагара, после чего извлекать свечи из двигателя будет необычайно сложно. К тому же, резьба, которая находится непосредственно в головке, будет подвержена возможным повреждениям, а это значит, что вам сразу же придётся менять свечу.

Убедитесь в отсутствии нагара

В той ситуации, когда свеча слишком короткая, то это может привести к тому, что нагаром покроется незакрытая часть резьбы, которая располагается в головке двигателя. А это, в свою очередь, приведёт к тому, что использовать после этого свечи обычной длины будет уже невозможно.

Конкретные параметры

Если же говорить точнее, то для Renault Logan с моторами на 1,4 и 1,6 литра должны применяться свечи с калильным числом 17. Когда у вас возникает необходимость заменить стандартные свечи новыми, то можно использовать альтернативные варианты.

Это могут быть модели от Bosch, а именно — FR7DE и FLR8LDCU, модели от DENSO — IRIK20 или K20PR-4, а также NGK BKR6EZ и некоторые другие.

Оригинальные свечи Renault Logan

Менять свечи нужно тогда, когда в этом возникает необходимость. Впрочем, сам автопроизводитель рекомендует делать это не реже одного раза на пятнадцать тысяч километров пути. Если вы владеете новым автомобилем, то делать это вам придётся в рамках комплекса мер обслуживания во время прохождения ТО.

Работы по замене свечей обычно совмещают с плановыми, на которых производят следующие работы:
