Замена штатной камеры заднего вида часть 1 (установка)
Всем доброго времени суток! Сразу скажу что процесс замены камеры разделил на 2 части. Сама установка и обзор новой камеры.
Итак. Началась история у меня с того, что при покупке автомобиля камера заднего вида не срабатывала, а именно, когда включалась задняя скорость на дисплее высвечивался черный экран. Изучив вопрос выявились 2 возможные проблемы 1.Проблема в зеленом проводе соединительной фишки в крышке багажника 2.Вышел из строя преобразователь 12в под 5в. т.к наши штатные камеры работают именно под напряжение 5в.
Один раз я с alexchizhovka уже проверяли варианты. Провод на фишке был исправен а вот к преобразователю возникли вопросы. Посмотреть наличие выгоревших или оплавленных элементов не было возможности т.к его внутрянка обильно залита каким то силиконом

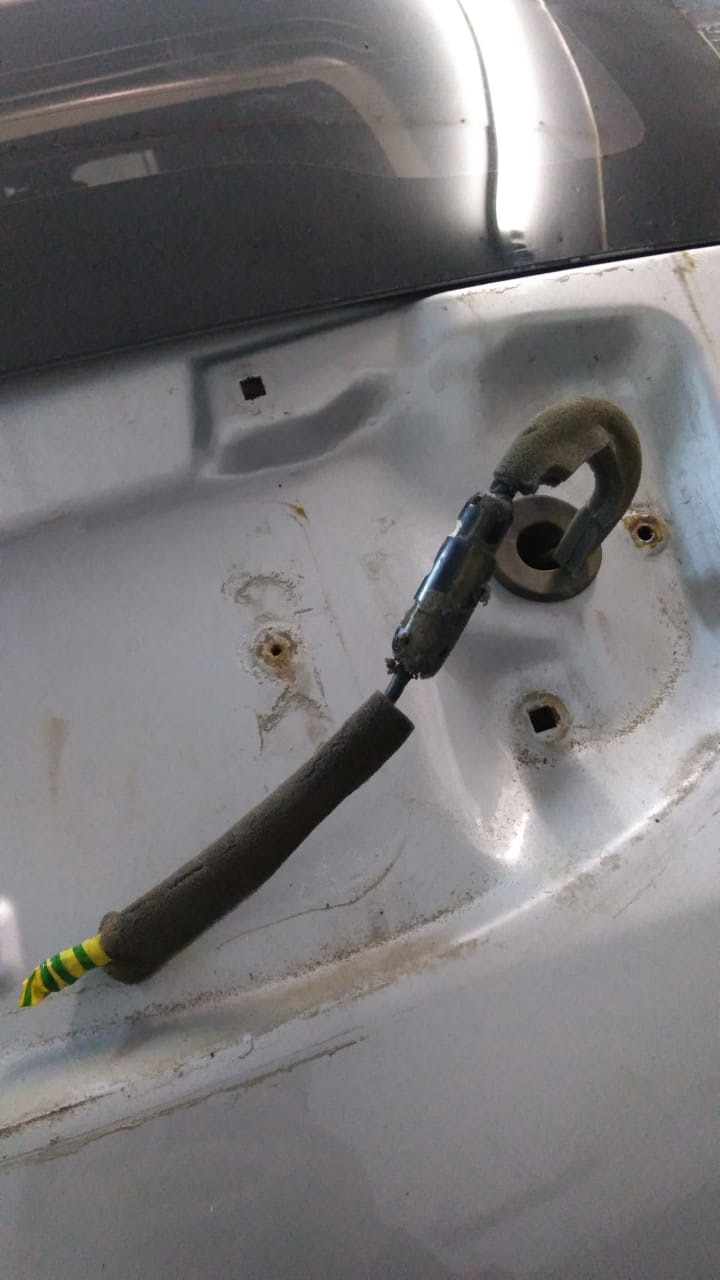

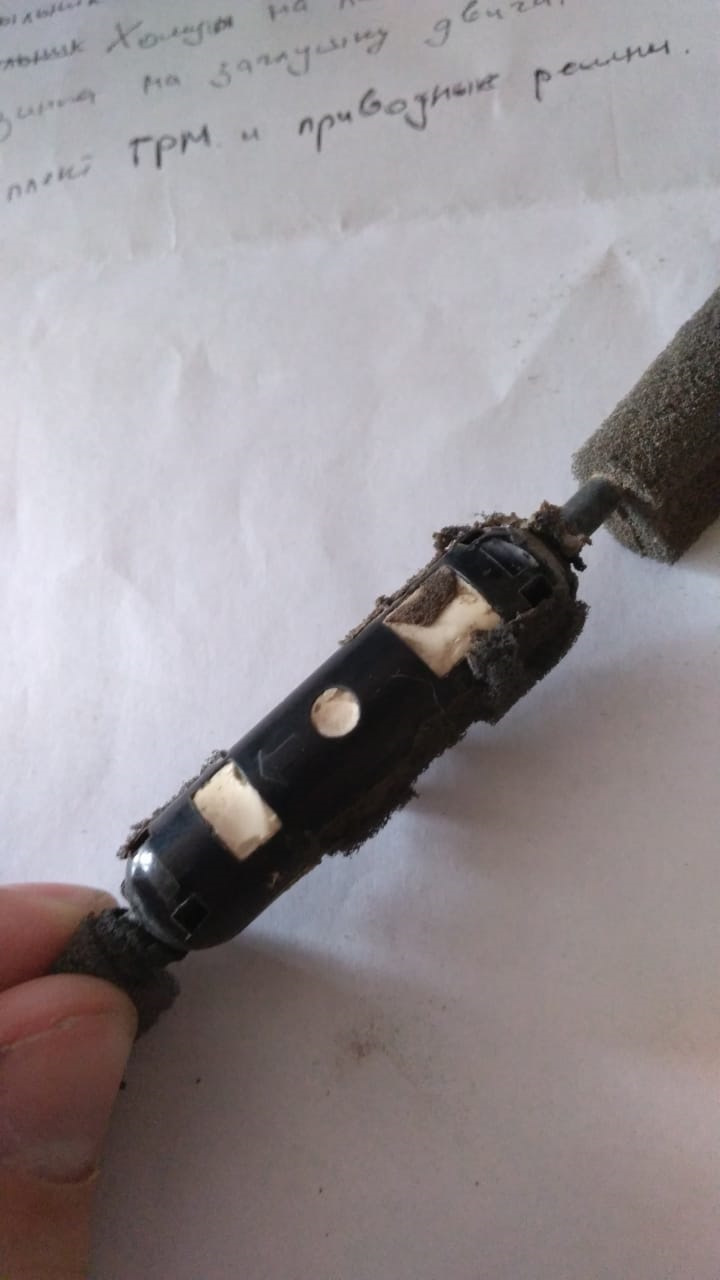

сам преобразователь

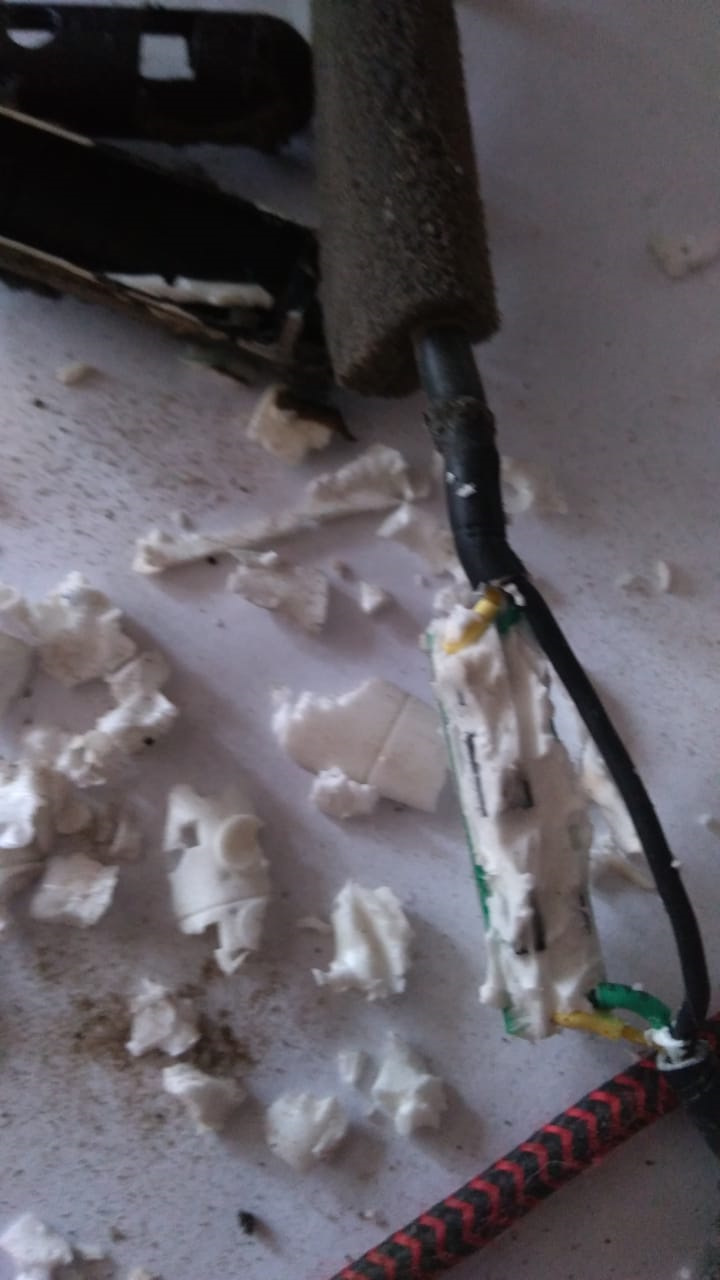

вскрытие показало, что нефиг было вскрывать!
Хорошо была возможность накинуть другую камеру. И подключив ее, изображение вывелось на экран.
В итоге я принял решение взять новую камеру и не забивать голову с чисткой и пайкой преобразователя.
О самой камере напишу во второй части, а сейчас расскажу как до нее добраться.
Итак купив новую камеру я поехал к Алексею, дабы моя рукожопость не позволила взять верх над установкой камеры. Настроение было хорошее, но время вечер и силы после рабочего дня поубавились, поэтому мы позвали с собой помощников (их вы увидите на фото отчете)
Итак приступим!

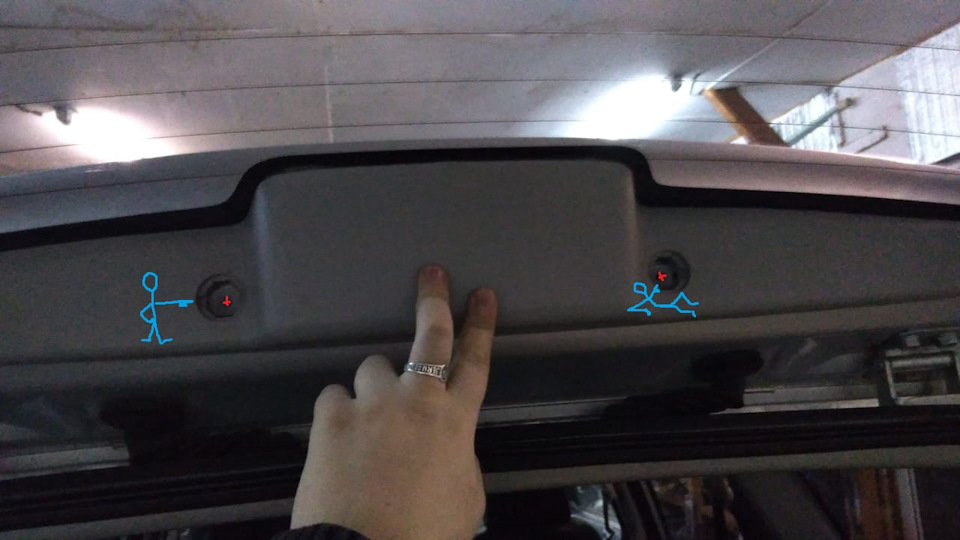

Скидываем заглушки, и откручивает 2 самореза +
Переходим на черную крышку

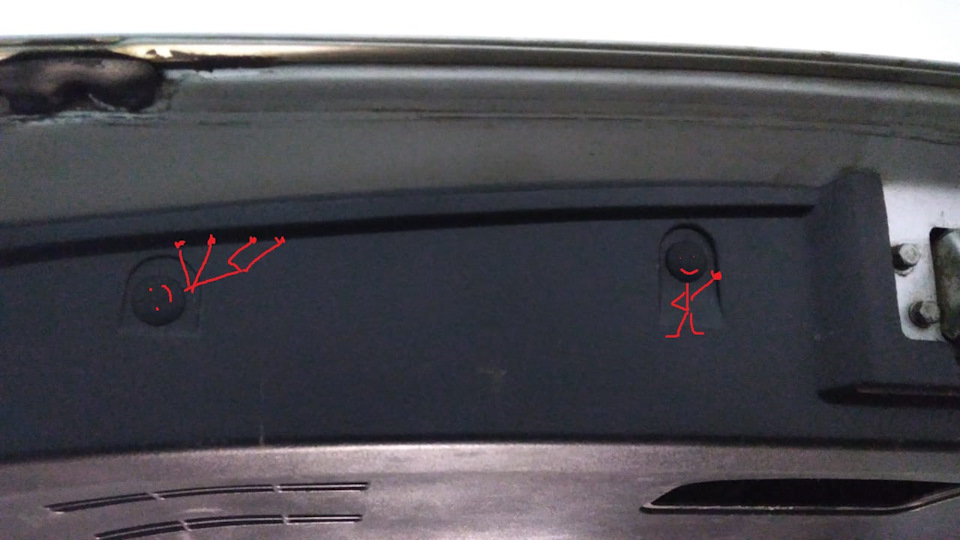

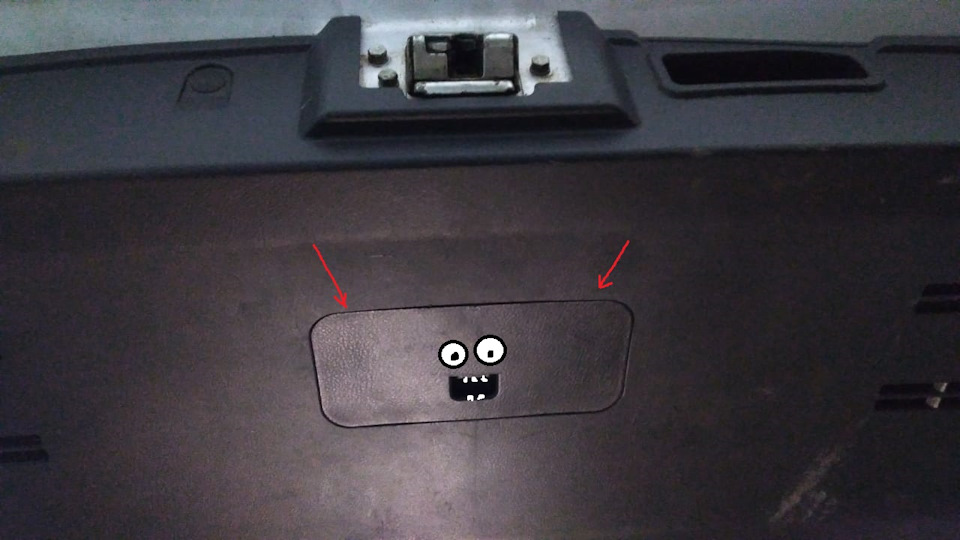

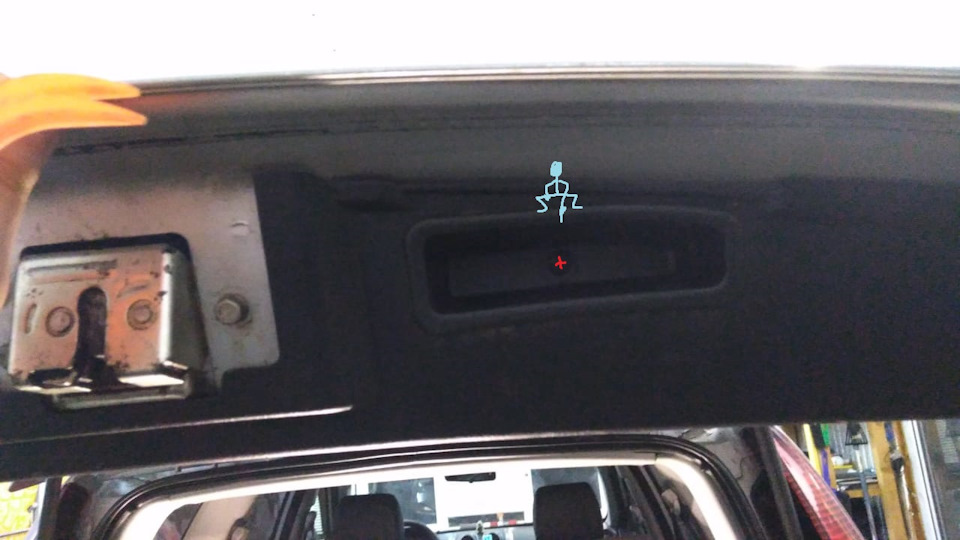

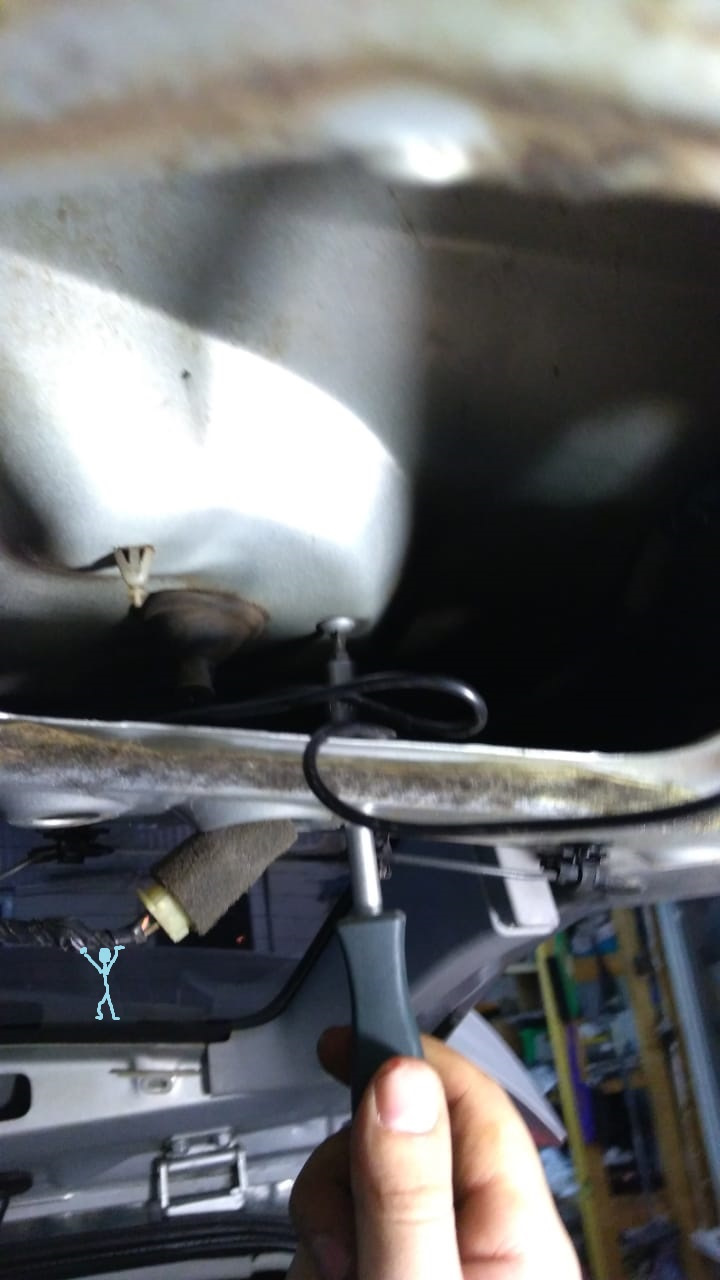

Клипсосьемом вынимаем 3 черные клипсы Ёлочка. 2 слева от замка и 1 справа от него

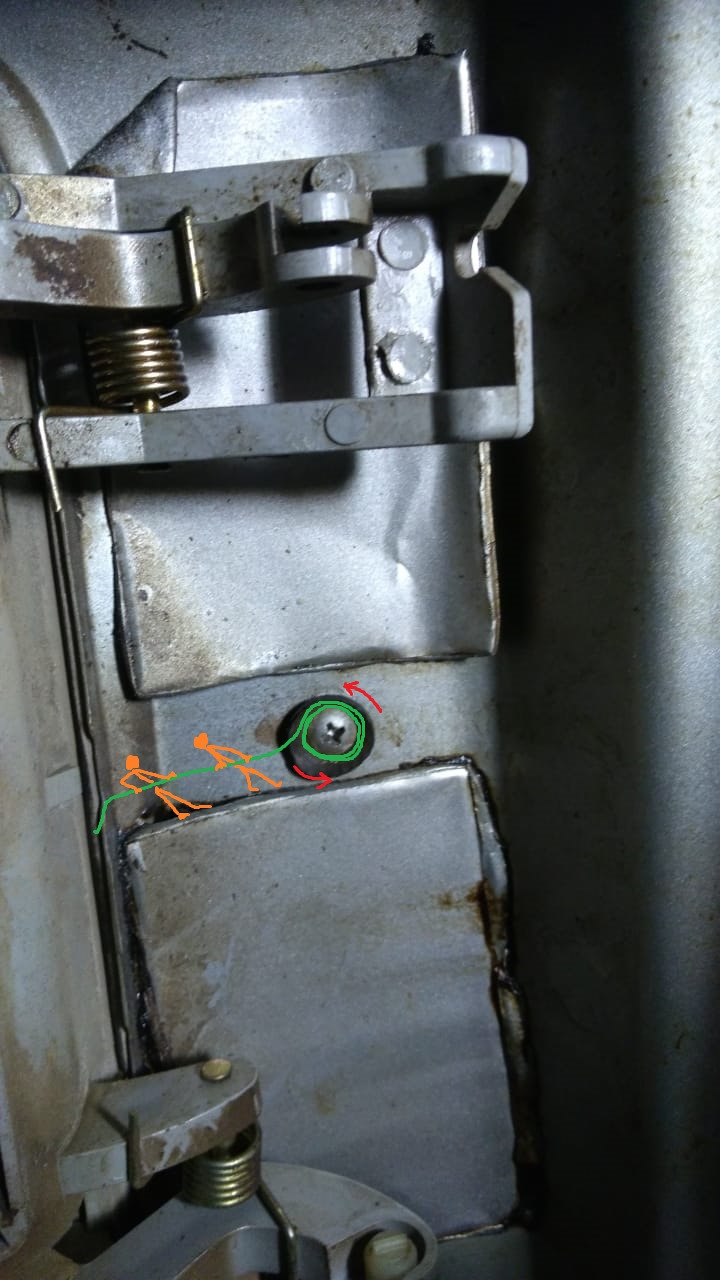

1.Саморез + 2.Вынимаем этот кармашек (хотя не обязательно)
клипсосьемом вынимаем заглушку
Далее к сожалению увлекся и не отфоткал, но по плану берем клипсосьемник и проходимся по краям черной консоли и отщелкиваем ее вместе с клипсами от посадочных мест. Серые консоли я показал как снимать для тех, кому нужно добраться до фишки соединительной. Для замены камеры достаточно скинуть только черную.
Едем дальше. Освободив пространство нужно отсоединить рамку с внешней стороны крышки багажника.
для этого понадобится выкрутить 3 самореза + и выдавить 4 клипсы.

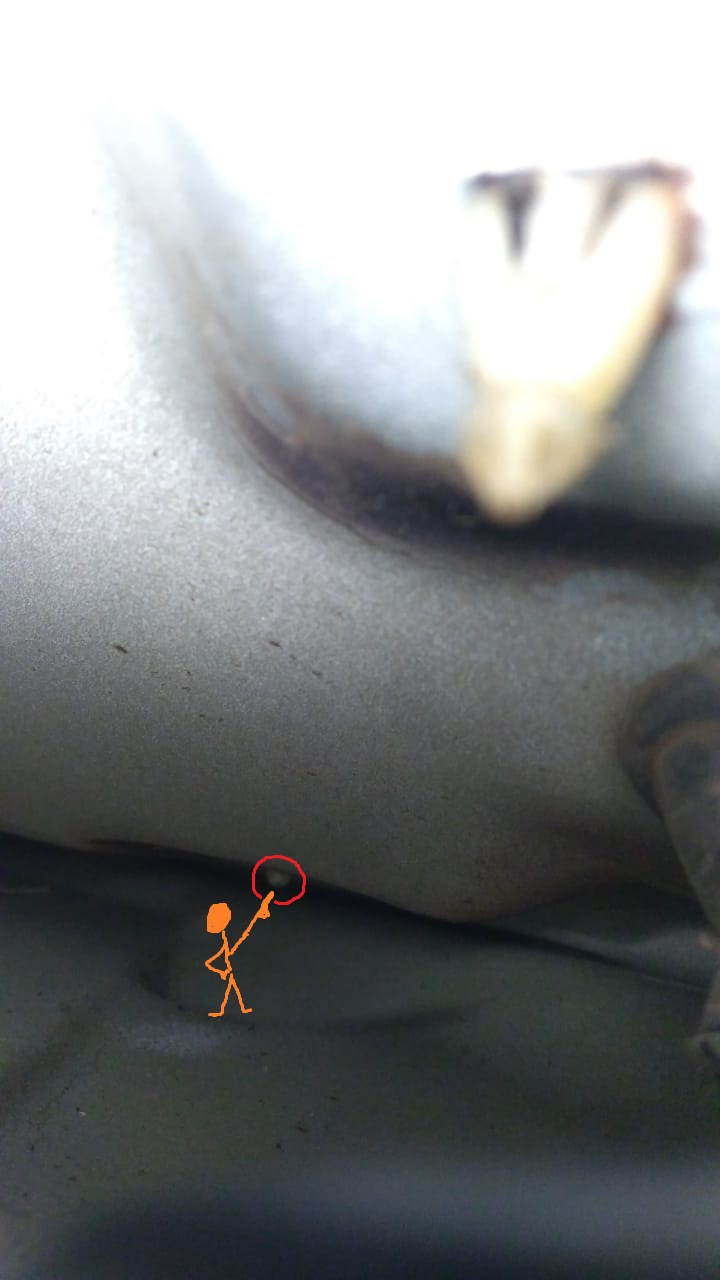

откручиваем центральный саморез
2 самореза по бокам. Первый на фото, второй зеркально на другой стороне
зажимаем губки клипсы что бы она смогла нырнуть вверх. Первая на фото, вторая зеркально с другой стороны
Дальние клипсы лучше всего отжимать ножом в предусмотренном отверстии под ней в металле. Так же первая на фото, вторая зеркально на другой стороне
Итак. Крышку скинули

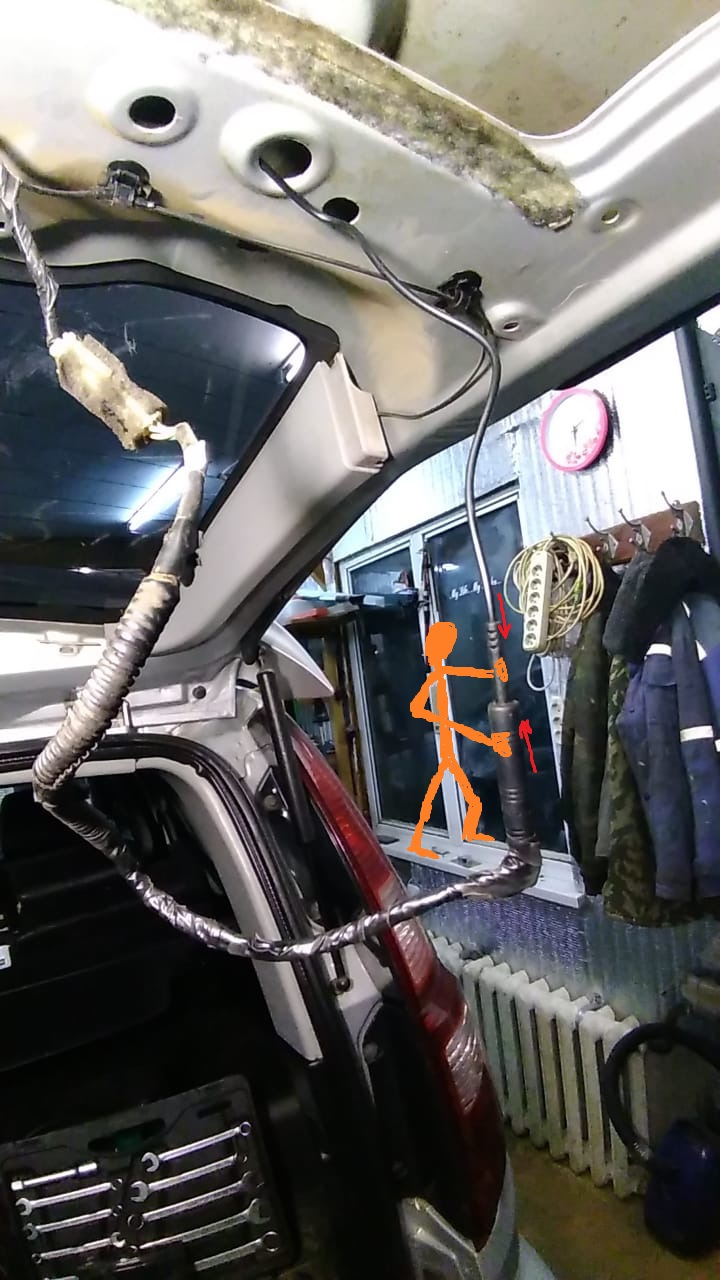

откусываем штатную камеру и преобразователь, отсоединяем фишки от подсветки номера и убираем крышку чтоб она нам не мешала

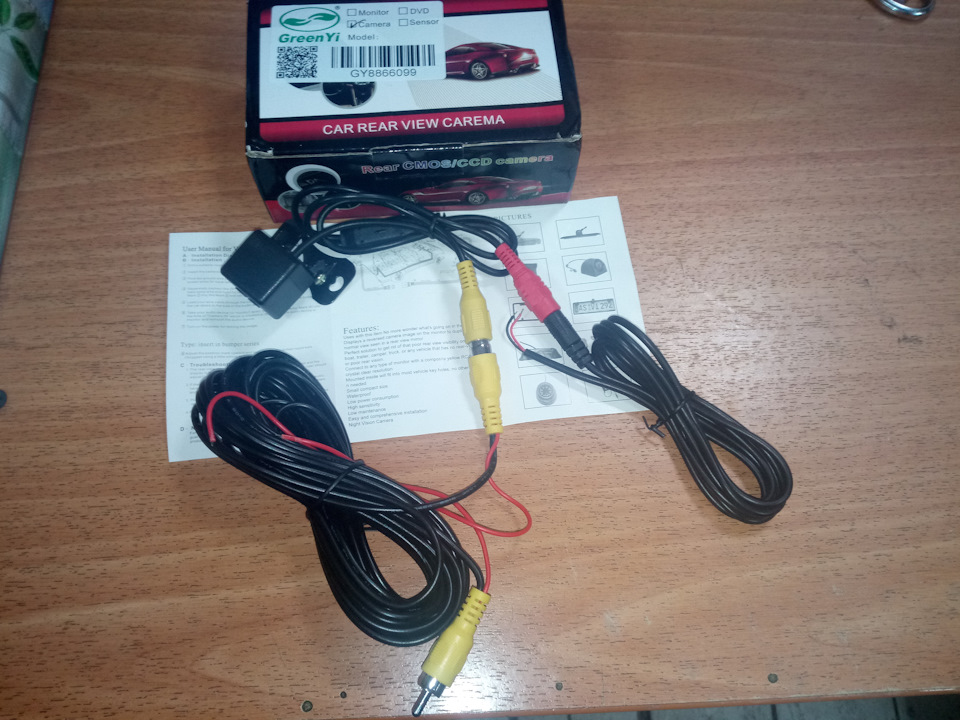

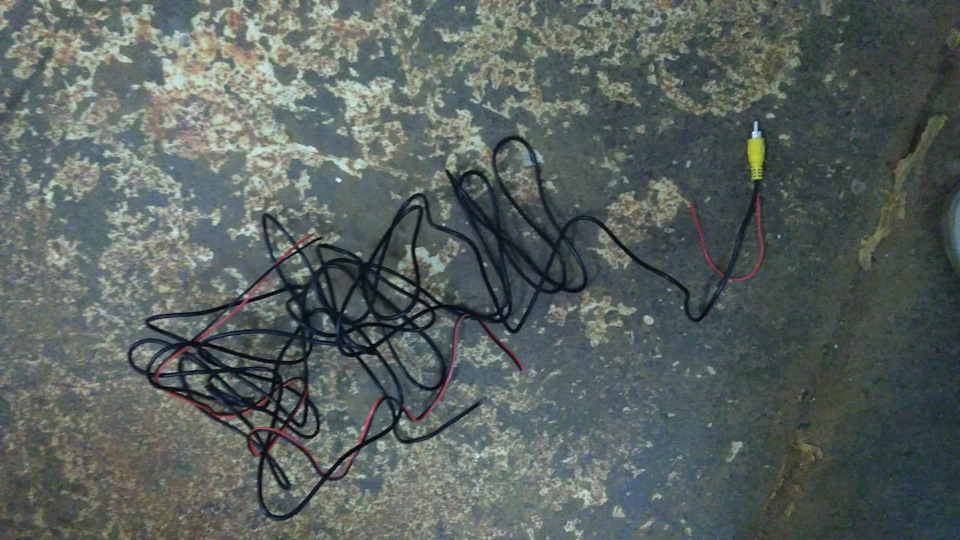

откусываем лишние потроха от новой камеры (они нужны для того, чтобы ставить камеру с нуля)

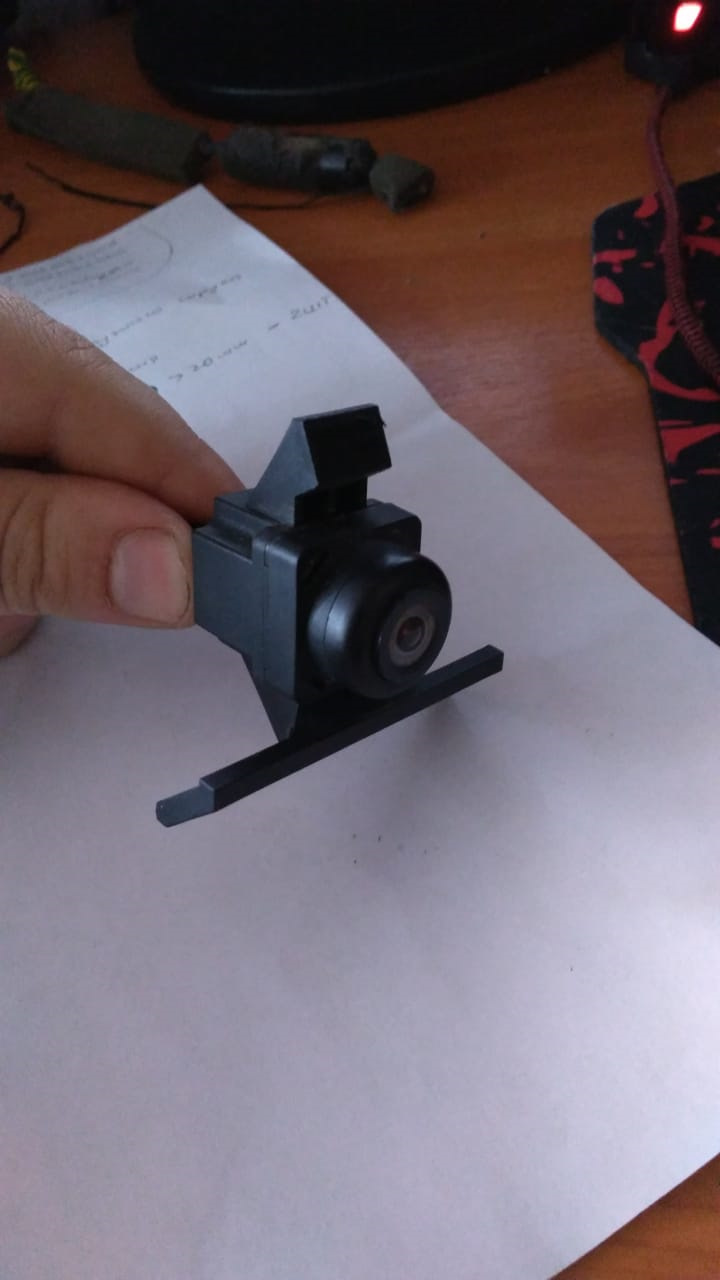

штатная камера

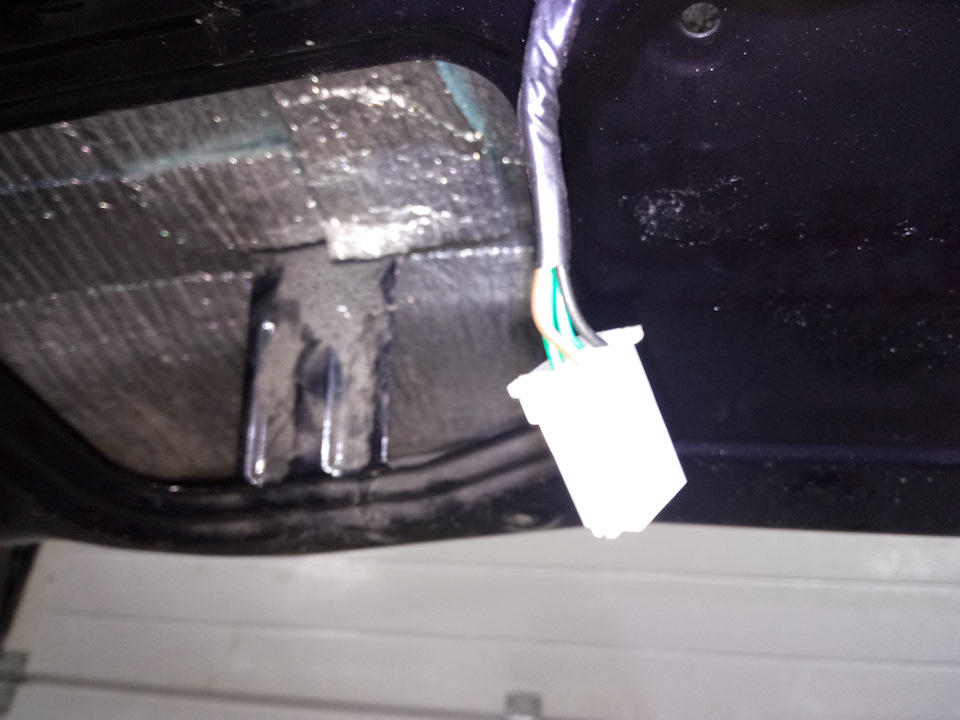

ее провода
в черном проводе проходит белый (видеосигнал) и обмотка
делаем скрутки и припаиваем

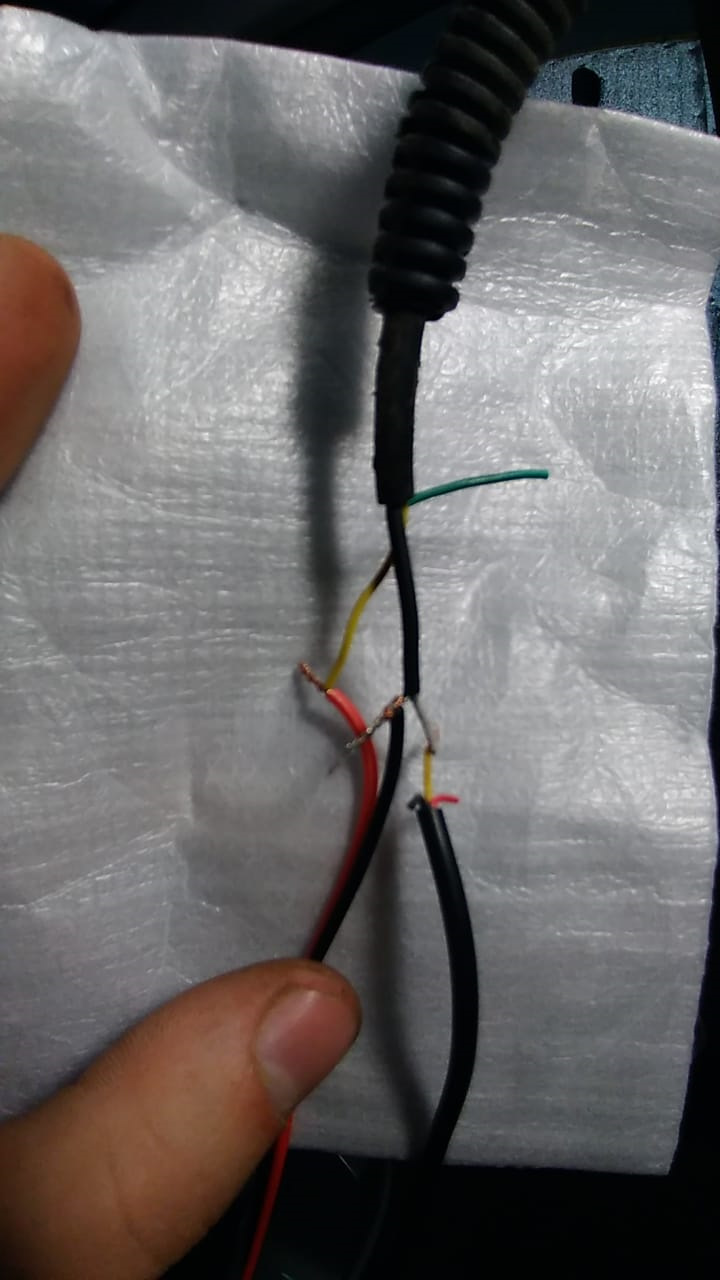

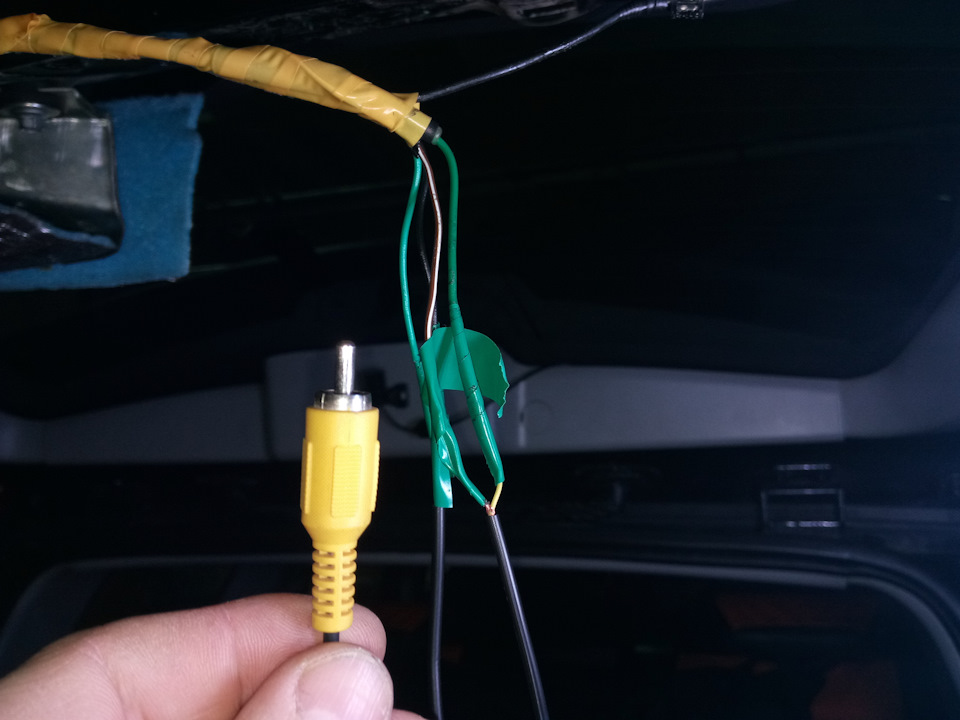

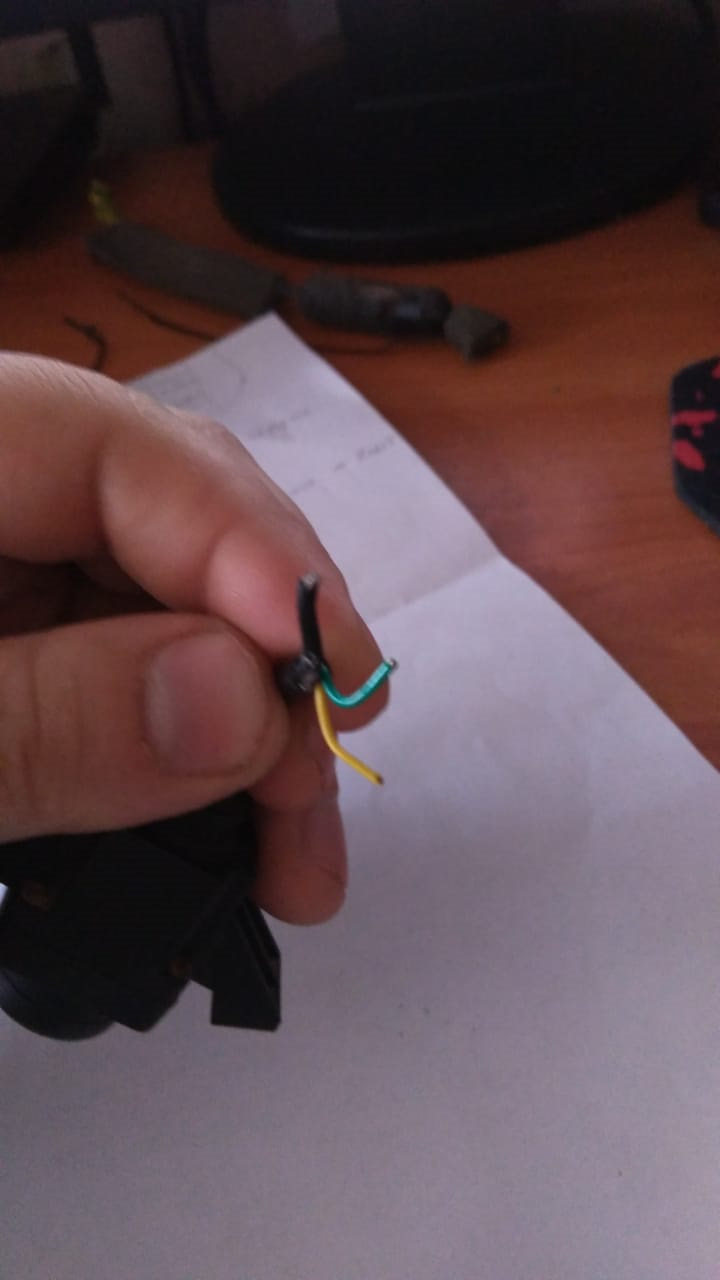

получилось так. зеленый провод откинули в сторону. Желтый соединили с красным, а черный разделили на двое. Обмотку посадили на черный минус а белый видеосигнал посадили на желтый. Красный и черный откинули в сторону. Затем все в термоусадку и обильно изолируем.

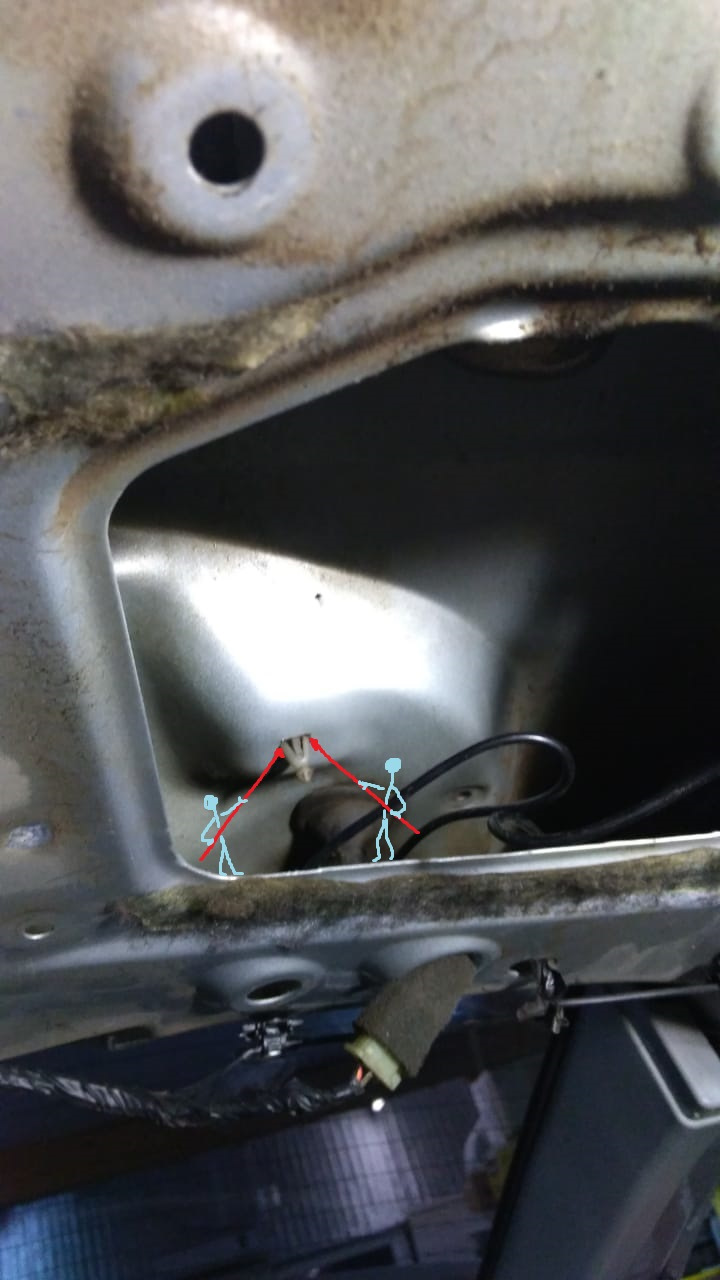

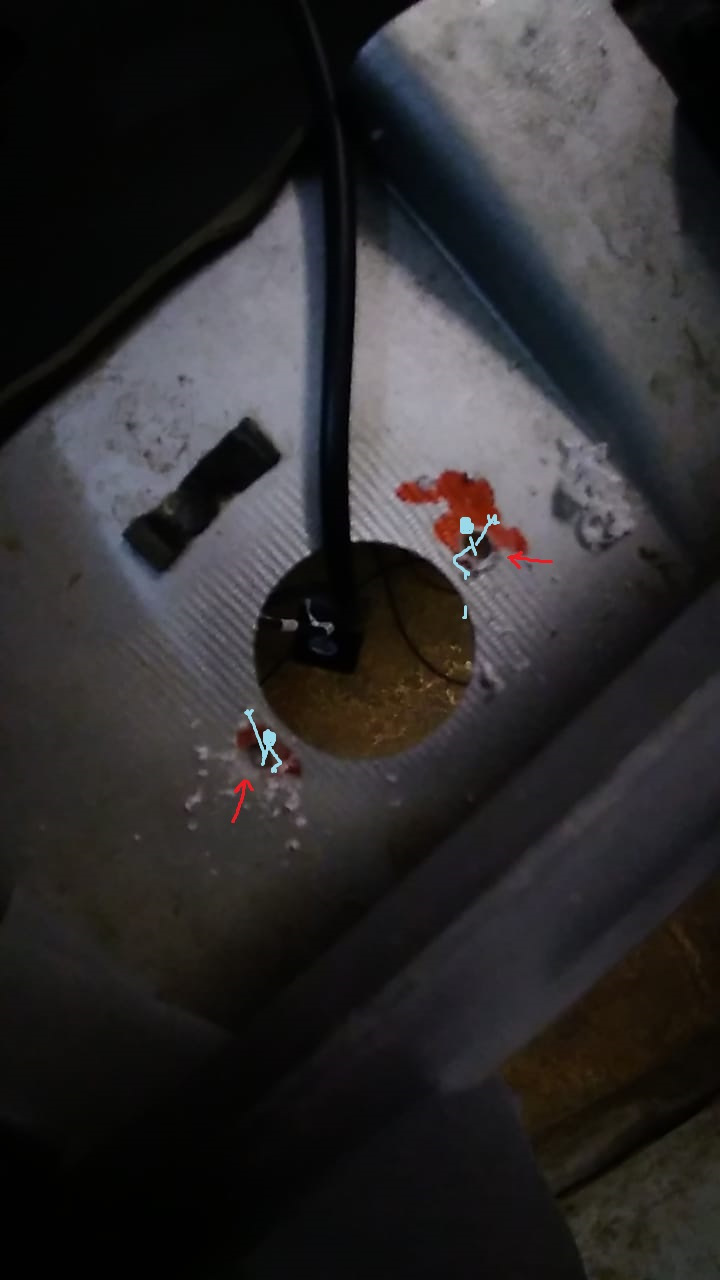

Просверливаем сверлом на 3 два отверстия по бокам места посадки штатной камеры

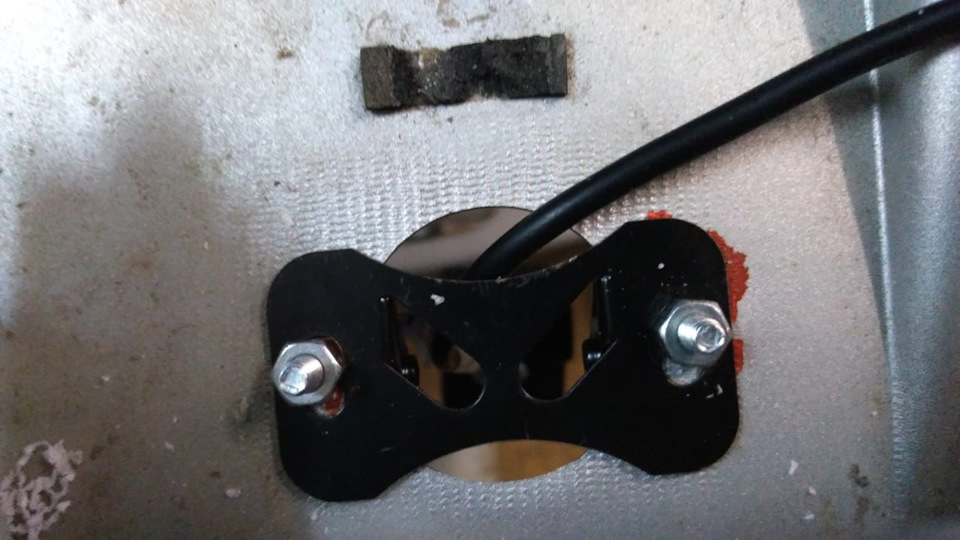

примеряем кронштейн

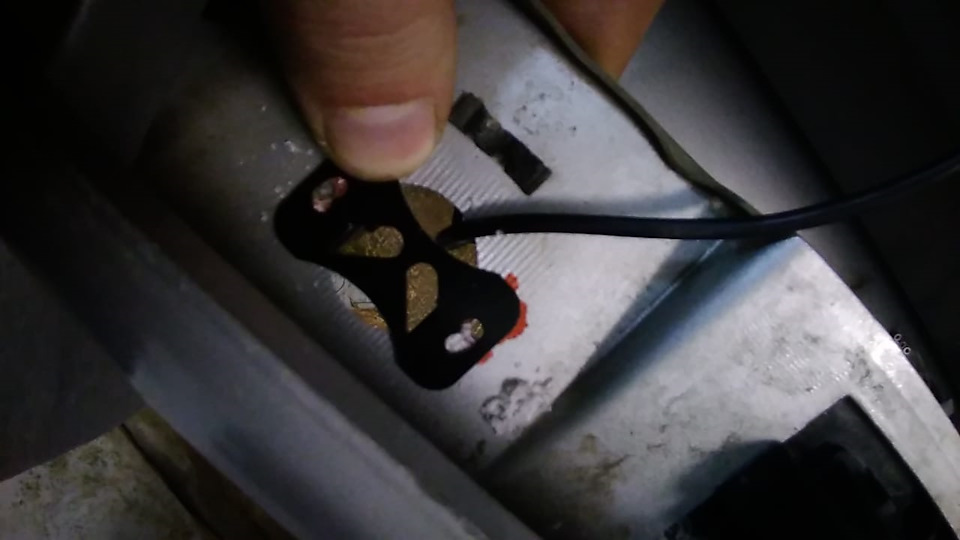

Продеваем провод от камеры, вставляем болтики с гайками и затягиваем

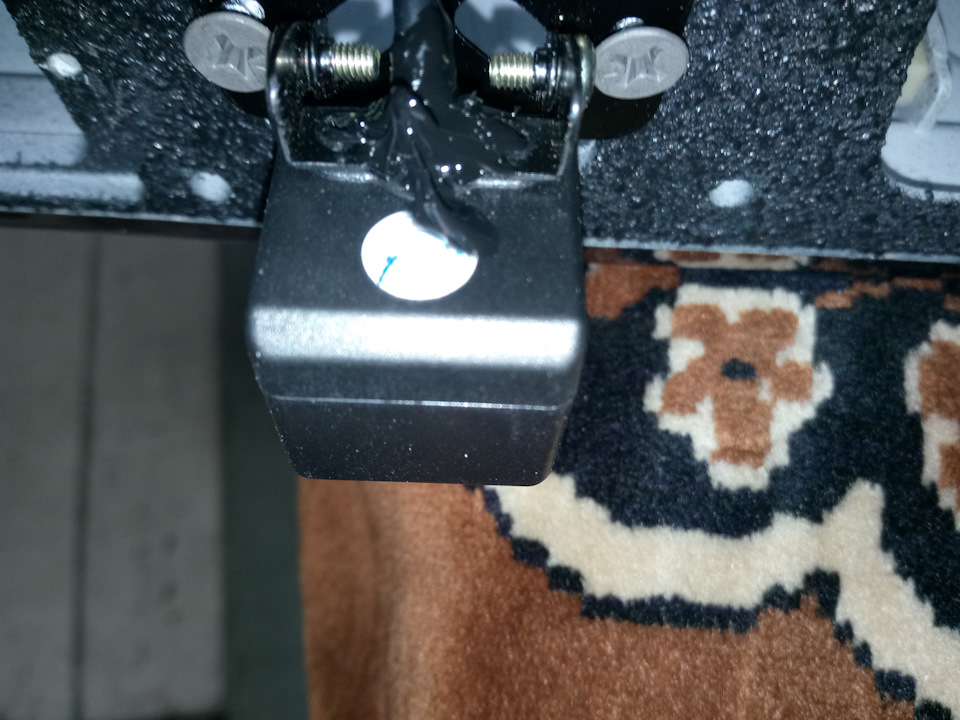

вид с улицы на посадочные места новой камеры
соединяем штекер, изолируем место стыка и приступаем к обратной сборке
